Kränzle HD7/122 Ersatzteilliste Interaktiv

> > > K1152 TST interaktive Ersatzteilliste
Komplettaggregat
Motor
Getriebe
Ventilgehäuse
Lanzen
Schmutzkiller
Teile in der Zeichnung mit Maus markieren und durch Klick in den Warenkorb legen.
Keine Artikelinformationen verfügbar!

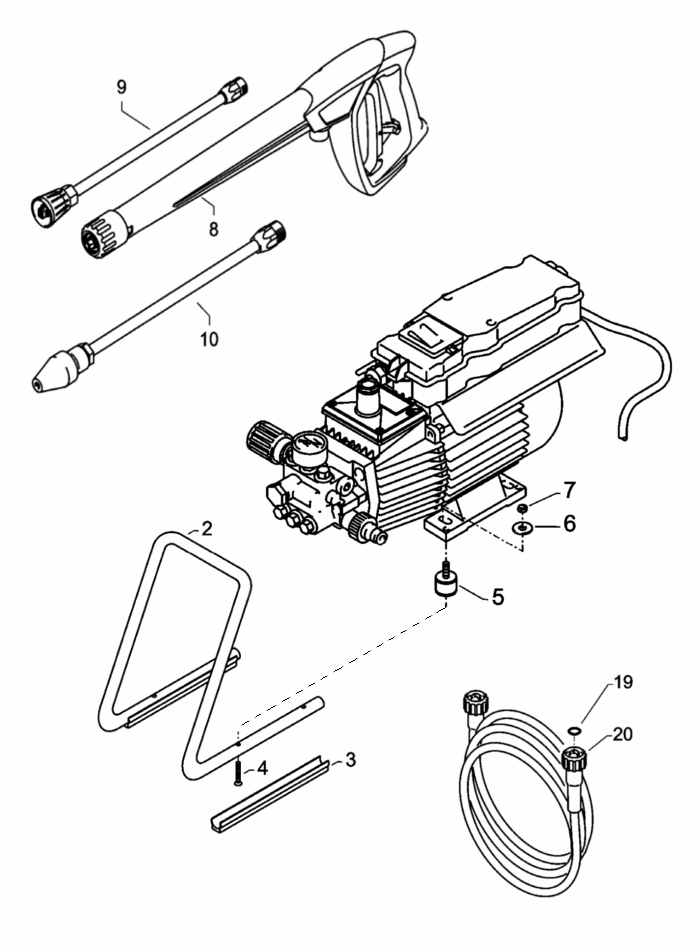

Ersatzteilliste Komplettaggregat

Position Bezeichnung Menge Preis
2 Tragbügel 1 43,27 €
3 Gummiprofilleiste 2 0,00 €
4 Senkschraube M6x20 1 0,75 €
5 Gummipuffer 30 x 20 4 5,25 €
6 Scheibe 8,4 4 0,86 €
7 Mutter DIN985 M8 4 0,75 €
8 M2000.Pistole komplett 1 58,80 €
9 Lanze komplett mit HD-Düse 028 1 28,38 €
10 Schmutzkiller 028 kpl. mit Lanze 1 65,10 €
19 O-Ring 9,3 x 2,4 2 0,96 €
20 HD-Schlauch NW 6 10 m 210 bar 1 61,69 €
Teile in der Zeichnung mit Maus markieren und durch Klick in den Warenkorb legen.
Keine Artikelinformationen verfügbar!

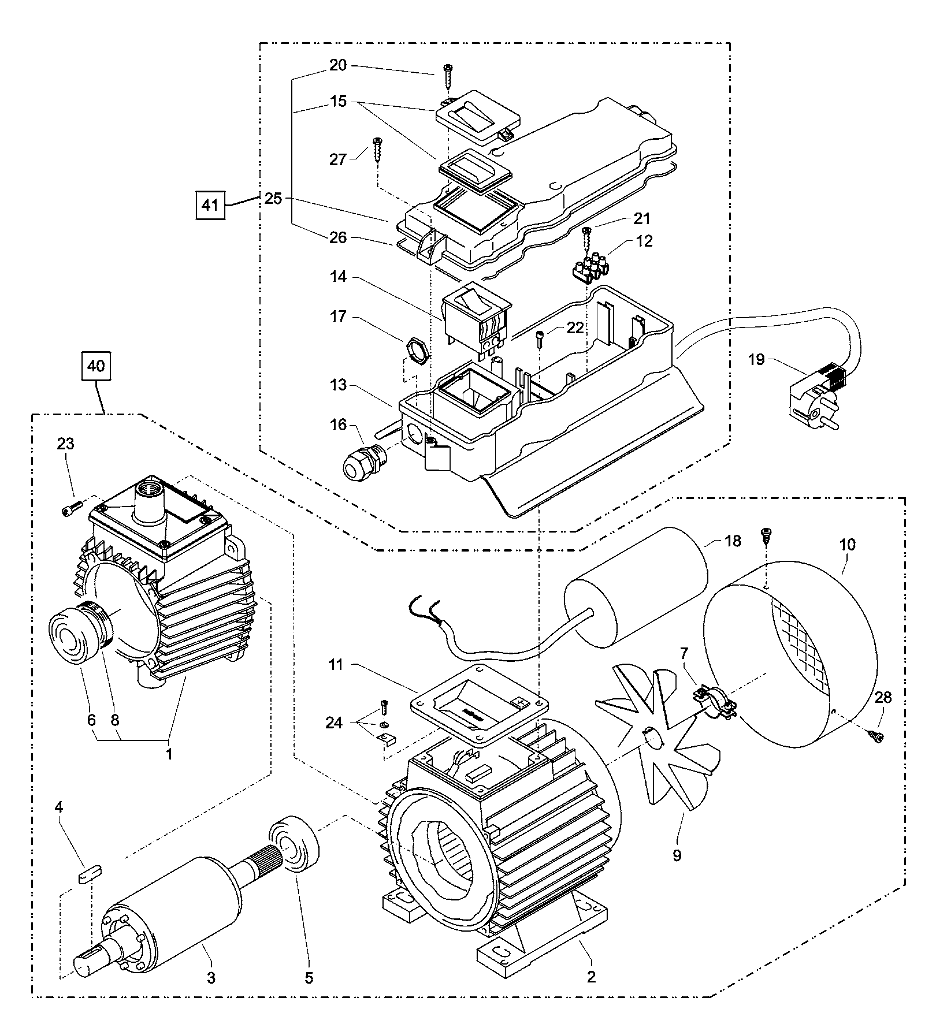

Ersatzteilliste Motor

Position Bezeichnung Menge Preis
1 Ölgehäuse mit Dichtung, Deckel, Öldichtung, Schulterlager 1 76,47 €
2 Stator 1 187,85 €
3 Motorwelle mit Rotor 1 80,97 €
4 Passfeder 6 x 6 x 20 1 3,75 €
5 Motor-Lager B-Seite Z-Lager 1 12,32 €
6 Motor-Lager A-Seite Schulterl. 1 30,20 €
7 Schelle für Lüfterrad 1 2,57 €
8 Öldichtung 25 x 35 x 7 1 6,53 €
9 Lüfterrad 1 8,78 €
10 Lüfterhaube 1 25,60 €
11 Flachdichtung 1 4,93 €
12 Lüsterklemme 3-pol. 1 2,68 €
13 Schaltkasten 1 11,67 €
14 Schalter 8,5 A 1 25,92 €
15 Klemmrahmen mit Schalterabdichtung 1 3,11 €
16 Kabelverschraubung PG 11 mit Knicks. 1 13,49 €
17 Gegenmutter PG 11 1 0,75 €
18 Kondensator 40 ?F 1 30,52 €
19 Netzkabel für 230V / 50/60Hz 1 22,71 €
20 Blechschraube 3,5 x 9,5 2 0,54 €
21 Blechschraube 2,9 x 16 1 0,54 €
22 Innensechskantschr. M 5 x 12 4 0,00 €
23 Innensechskantschr. M 5 x 30 4 2,25 €
24 Erdungsschraube kpl. 1 0,96 €
25 Deckel für Schaltkasten 1 9,10 €
26 Dichtung für Deckel 1 6,00 €
27 Kunststoffschraube 5,0 x 20 4 0,54 €
28 Blechschraube 3,9 x 9,5 3 0,43 €
40 Motor komplett 1 390,27 €
41 Schaltkasten komplett 1 84,72 €
Teile in der Zeichnung mit Maus markieren und durch Klick in den Warenkorb legen.
Keine Artikelinformationen verfügbar!

Ersatzteilliste Getriebe

Position Bezeichnung Menge Preis
1 Gehäuseplatte 1 69,19 €
2 Öldichtung 14 x 24 x 7 3 5,25 €
3 O-Ring 83 x 2 1 1,82 €
4 Plungerfeder 3 3,53 €
5 Federdruckscheibe 14 mm 3 1,18 €
6 Plunger 14 mm AZ-L 3 22,28 €
7 Sprengring 14 mm 3 0,00 €
8 Taumelscheibe 12,5° 1 32,56 €
10 Axial-Rillenkugellager 3-teilig 1 40,91 €
12 Innensechskantschraube M 8 x 25 4 1,07 €
13 Ölablassstopfen M18x1,5 mit Magnet 1 6,00 €
14 O-Ring 12 x 2 3 0,75 €
15 Ölschauglas 1 0,00 €
16 Ölverschlussschraube rot 1 5,03 €
17 Dichtung Öldeckel 1 3,11 €
18 Deckel Ölgehäuse 1 7,82 €
19 Innensechskantschraube M 5 x 12 4 0,43 €
Teile in der Zeichnung mit Maus markieren und durch Klick in den Warenkorb legen.
Keine Artikelinformationen verfügbar!

Ersatzteilliste Ventilgehäuse

Position Bezeichnung Menge Preis
1 Ventilgehäuse 1 99,71 €
2 Ventilstopfen 5 3,11 €
3 Ventilstopfen mit R1/4“ IG 1 3,75 €
4 Ventile (grün) 6 3,75 €
5 Dichtstopfen M 8 x 1 1 1,82 €
6 Dichtstopfen M 10 x 1 1 1,82 €
7 O-Ring 12 x 2 14 0,75 €
8 O-Ring 11 x 1,5 2 1,82 €
9 Edelstahlsitz 2 2,57 €
10 Sicherungsring 2 0,86 €
11.1 Edelstahlkugel 10,0 mm 1 1,82 €
11 Anlaufentlastungsventil 1 13,39 €
12 Edelstahlfeder 1 0,86 €
13 Verschlussschraube 1 2,57 €
14 Steuerkolben 6 mm für AZ mit Dichtungen 1 14,46 €
15 Parbaks für Kolben 14 mm 1 3,11 €
16 Parbaks für Spindel 6 mm 1 3,11 €
17 MS-Scheibe 1 1,18 €
18 Kolbenführung 6 mm 1 5,57 €
19 Mutter M 6 2 0,43 €
20 Feder schwarz für AZ-Pumpe 1 4,18 €
21 Federdruckscheibe 1 2,14 €
22 Kugellager 1 2,78 €
23 Handrad M 6 für AZ-Pumpe 1 4,18 €
24 Mutter M 6 mit SW 8 1 0,75 €
25 Kappe für Handrad AZ-Pumpe 1 1,07 €
26 Manometer 1 32,99 €
27 Stützring 3 0,75 €
28 Manschette 14 x 24 x 5/2,5 3 3,53 €
28.1 Gewebe-Manschette 14 x 24 x 5/2,5 3 5,14 €
29 Backring 14 x 24 6 2,25 €
30 O-Ring 24 x 2 3 0,86 €
31 Leckagering 3 6,85 €
33 Zwischenring mit Abstützung 3 2,14 €
34 Rückschlagfeder 1 0,96 €
35 Ausgangsteil für Kugelrückschlagv. 1 9,96 €
36 Verschlusstopfen 1 2,68 €
37 Aluminium-Dichtring 2 0,21 €
42 Innensechskantschr. M 8 x 25 - A2 2 1,07 €
43 Innensechskantschr. M 8 x 45 - A2 2 1,95 €
44 Dichtring Kupfer 1 0,54 €
45 Sauganschluss 1 6,75 €
46 Wasserfilter 1 1,39 €
48 Gummi Dichtring 1 2,25 €
49 Steckkupplung 1 2,85 €
50 O-Ring 1 4,93 €
52 O-Ring 18 x 2 1 0,96 €
60 Rep.-Satz Ventile (grün) 1 27,10 €
61 Reparatur-Satz Manschetten 1 54,84 €
70 Steuerkolben komplett mit Handrad 1 37,27 €
73 Ventilgehäuse komplett 1 204,67 €
Teile in der Zeichnung mit Maus markieren und durch Klick in den Warenkorb legen.
Keine Artikelinformationen verfügbar!

Ersatzteilliste Pistole und Lanzen

Position Bezeichnung Menge Preis
1 Pistolenschale re+li 1 12,53 €
2 Schraube 3,5 x 14 10 0,43 €
3 Reparatursatz M2000 1 21,74 €
18 O-Ring 9,3 x 2,4 1 0,96 €
51 Düsenschutz M12x1 1 3,86 €
52 Rohr 500 mm; bds. M12x1 1 16,17 €
53 ST 30 Nippel M 22 x 1,5 / R1/4“ m. ISK 1 3,86 €
54 Flachstrahldüse 028 1 6,43 €
55 Aluminium-Dichtring 2 0,21 €
Teile in der Zeichnung mit Maus markieren und durch Klick in den Warenkorb legen.
Keine Artikelinformationen verfügbar!

Ersatzteilliste Schmutzkiller

Position Bezeichnung Menge Preis
1 Spühkörper 1 40,27 €
2 O-Ring 6 1 1,07 €
3 Düsensitz 1 9,64 €
4 Düse 042 1 28,70 €
5 Stabilisator 1 1,18 €
6 O-Ring 1 1,39 €
7 Sprühstopfen 1 9,53 €
8 Rohr 400 mm 2x M 12 x 1 1 16,17 €
9 ST 30-Nippel M 22 x 1,5 1 3,86 €
10 Rep.Satz Schmutzkiller 042 1 38,66 €
11 Kappe vorn für Schmutzkiller 1 6,75 €
12 Kappe hinten für Schmutzkiller 042 1 3,64 €
100 Schmutzkiller 042 kpl. Mit Lanze 1 58,32 €
