Kränzle Quadro 1000 TST Ersatzteilliste Interaktiv

> > > Quadro 1000 TST interaktive Ersatzteilliste
Komplettaggregat
Wassereingang
Pumpenmotor
Unloader
Ventilgehaeuse
Schlauchtrommel
Lanzen
Turbokiller
Teile in der Zeichnung mit Maus markieren und durch Klick in den Warenkorb legen.
Keine Artikelinformationen verfügbar!

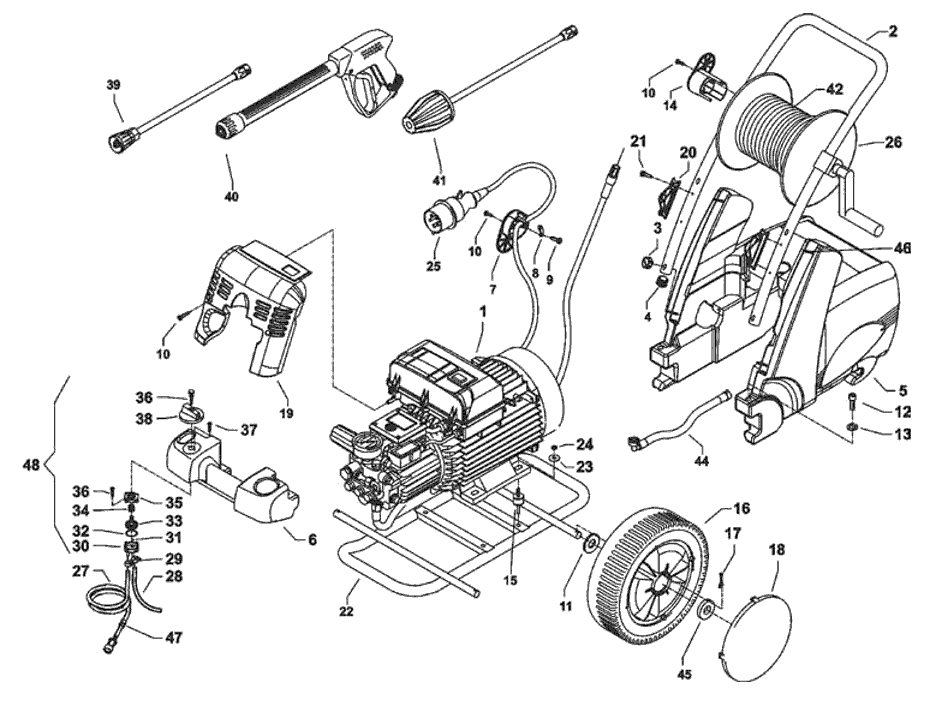

Ersatzteilliste Komplettaggregat

Position Bezeichnung Menge Preis
1 Motor-Pumpe ohne Elektrik für quadro 1000 TST 1 1.326,97 €
2 Schubbügel 1 53,44 €
3 Sterngriffmutter M8 4 3,86 €
4 Stopfen 2 0,75 €
5 Wasserkasten 1 188,71 €
6 Lanzenablage 1 41,23 €
7 Kabelaufwicklung unten 1 16,71 €
8 Zugentlastung 1 0,75 €
9 Blechschraube 3,5 x 12 2 0,64 €
10 Kunststoffschraube 5,0 x 25 6 0,86 €
11 Scheibe 21 DIN125 12 0,43 €
12 Schraube M8x50 DIN912 2 2,25 €
13 Scheibe 8,4 DIN125 2 0,75 €
14 Kabelaufwicklung oben 1 16,71 €
15 Gummipuffer 25 x 25 4 5,89 €
16 Rad 4 47,12 €
17 Splint 5x28 DIN94 4 0,96 €
18 Radkappe 4 5,03 €
19 Frontplatte quadro 1000 TST 1 28,49 €
20 Lanzenhalter 2 9,64 €
21 Blechschraube 3,5x16 DIN7981 4 0,75 €
22 Fahrgestell 1 130,77 €
23 Scheibe 8,4 DIN9021 4 0,54 €
24 Elastic-Stop-Mutter M8 4 0,75 €
25 Netzanschlusskabel 8 m 1 63,19 €
26 Schlauchtrommel kpl. 1 188,92 €
27 Chemiesaugschlauch (Gewebe) mit Filter 1 25,70 €
28 Gewebeschlauch 0,4m 1 6,21 €
29 Schlauchklemme 9 - 9 2 1,61 €
30 Gehäuse Waschmittelventil 1 7,60 €
31 O-Ring 5 x 1,5 (Viton) 1 1,39 €
32 O-Ring 28,24 x 2,62 1 0,96 €
33 Regulierkolben Chemieventil 1 25,49 €
34 Edelstahlfeder 1,8 x 15 x 15 1 1,71 €
35 Deckel für Chemieventil 1 6,96 €
36 Blechschraube 3,5 x 16 3 0,75 €
37 Blechschraube 3,5 x 19 2 0,75 €
38 Drehgriff Chemieventil mit Blendkappe 1 9,10 €
39 Lanze mit Flachstrahldüse für 1000 TST 1 31,59 €
40 Starlett -Pistole mit Verlängerung 1 62,12 €
41 Turbo-Killer 055 bei quadro 1000 TST 1 108,39 €
42 Hochdruckschlauch 20 m NW8 1 161,94 €
43 O-Ring 13 x 2,6 2 0,75 €
44 Verbindungsschlauch mit Winkel 1 31,06 €
45 Scheibe 8mm für Rad 4 0,43 €
46 Gewindestift M6x55 4 2,57 €
47 Rückschlagventil für Chemiesaugschl. 1 19,49 €
48 Chemieventil Kpl. Pos. 30-37 1 28,49 €
49 Wasserfilter 1 1,07 €
Teile in der Zeichnung mit Maus markieren und durch Klick in den Warenkorb legen.
Keine Artikelinformationen verfügbar!

Ersatzteilliste Wassereingang

Position Bezeichnung Menge Preis
1 Mutter R3/4“ 1 3,75 €
2 Revisionsdeckel 1 23,67 €
3 Sterngriffmutter M8 4 3,86 €
6 Dichtung für Schwimmerventil 1 4,39 €
7 Schwimmerventil 1 21,85 €
8 Gewindestift M6x40 4 2,46 €
9 Einströmschlauch 1 8,35 €
Teile in der Zeichnung mit Maus markieren und durch Klick in den Warenkorb legen.
Keine Artikelinformationen verfügbar!

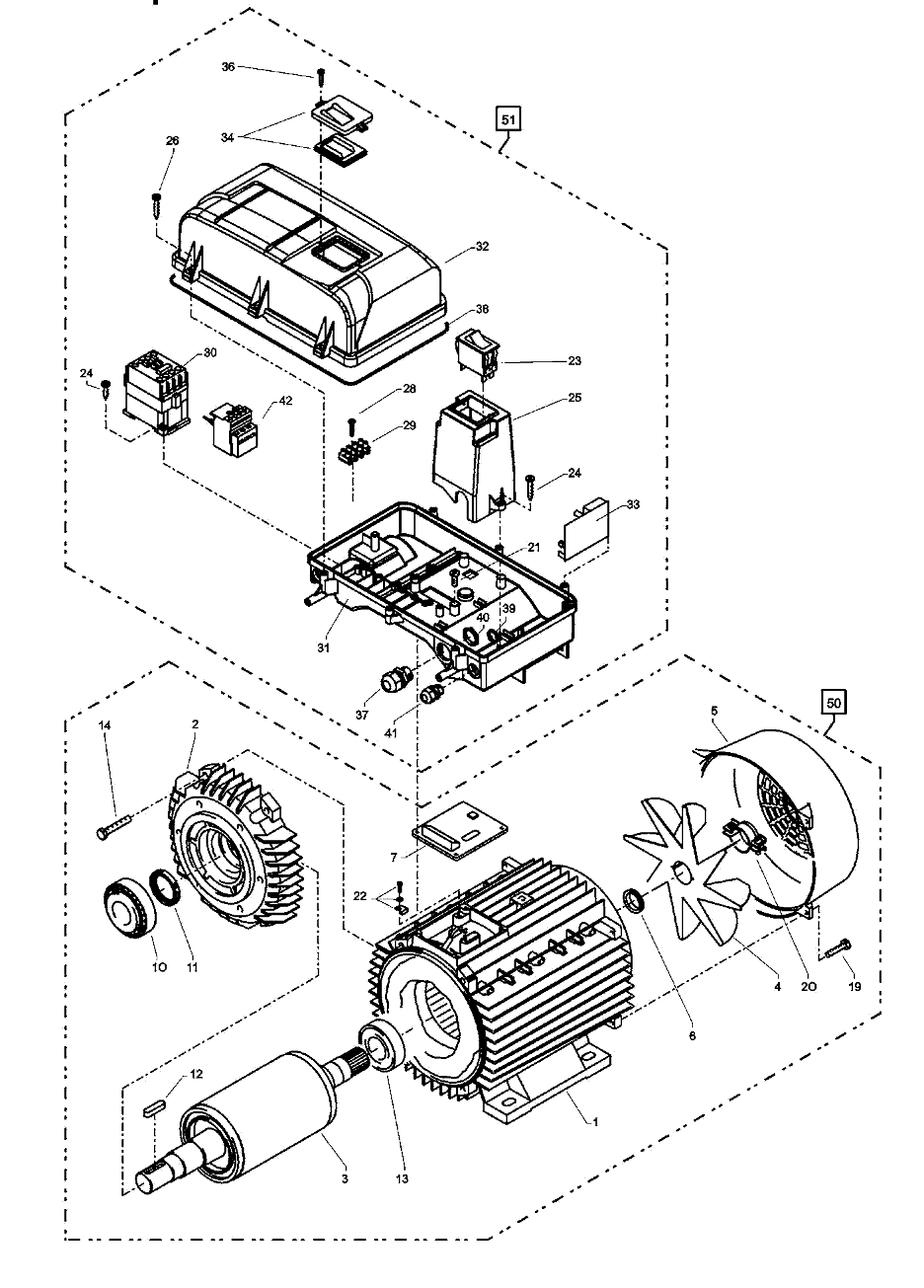

Ersatzteilliste Pumpenmotor

Position Bezeichnung Menge Preis
1 Stator 112 5,5kW 400V / 50Hz 1 259,40 €
2 A-Lager Flansch 1 95,21 €
3 Rotor 112 (400V / 50Hz) 1 61,48 €
4 Lüfterrad für BG 112 1 11,35 €
5 Lüfterhaube BG 112 1 10,60 €
6 V-Seal 1 2,68 €
7 Flachdichtung 1 4,93 €
10 Kegelrollenlager 31306 1 36,63 €
11 Öldichtung 35 x 47 x 7 1 8,78 €
12 Passfeder 8 x 7 x 28 1 8,35 €
13 Kugellager 6206 - 2Z 1 18,85 €
14 Innensechskantschraube M 6 x 30 4 0,54 €
19 Schraube M 4 x 12 4 0,54 €
20 Schelle für Lüfterrad 112 2 1,18 €
21 Schraube M 4 x 12 4 0,54 €
22 Erdungsschraube kpl. 1 0,96 €
23 Schalter 14,5 A Amazonas 1 1 20,46 €
24 Kunststoffschraube 4,0 x 16 6 0,75 €
25 Bock für Schalter 1 6,43 €
26 Kunststoffschraube 5,0 x 25 6 0,86 €
28 Kunststoffschraube 3,5 x 20 2 0,75 €
29 Lüsterklemme 5-pol. 1 4,39 €
30 Schütz 100-C12KN10 3x400V 50/60 Hz 1 82,68 €
31 Schaltkasten Unterteil 1 17,67 €
32 Schaltkasten Deckel 1 12,64 €
33 Steuerplatine Abschaltverz. 400V / 50Hz 1 54,30 €
34 Klemmrahmen mit Schalterabdichtung 1 3,11 €
36 Blechschraube 3,5 x 16 2 0,75 €
37 PG 16-Verschraubung 1 6,96 €
38 Dichtung für Schaltkastendeckel 1 6,44 €
39 Gegenmutter für PG9–Verschraubung 1 0,75 €
40 Gegenmutter für PG16–Verschraubung 1 0,75 €
41 PG 9 - Verschraubung 1 4,93 €
42 Überstromauslöser 3-polig 11,3-16A 1 31,59 €
50 Motor kpl. ohne Schalter 1 527,04 €
51 Schaltkasten kpl. 1 355,89 €
Teile in der Zeichnung mit Maus markieren und durch Klick in den Warenkorb legen.
Keine Artikelinformationen verfügbar!

Ersatzteilliste Unloader und Druckschalter

Position Bezeichnung Menge Preis
5.1 O-Ring 13,94 x 2,62 1 0,86 €
5 O-Ring 16 x 2 1 1,39 €
8 O-Ring 11 x 1,44 1 1,82 €
9 Edelstahlsitz 1 2,57 €
10 Sicherungsring 1 0,86 €
11 Edelstahlkugel 1 2,57 €
12 Edelstahlfeder 1 0,86 €
13 Verschlussschraube 1 2,57 €
14 Steuerkolben 1 21,63 €
15 Parbaks 16 mm 1 3,53 €
16 Parbaks 8 mm 1 3,21 €
17 Spanstift 1 0,54 €
18 Kolbenführung spezial 1 16,06 €
19 Kontermutter M 8 x 1 2 0,54 €
20 Ventilfeder schwarz 1 4,39 €
21 Federdruckscheibe 1 1,71 €
22 Nadellager 1 5,25 €
23 Handrad 1 6,96 €
25 Elastic-Stop-Mutter M 8 x 1 1 2,25 €
26 Manometer 0-400 Bar 1 32,99 €
27 Aluminium-Dichtring 2 0,21 €
40 Sechskant - Mutter M 4 2 0,43 €
42 Druckfeder 1 x 8,6 x 30 1 2,57 €
50 O-Ring 3,3 x 2,4 1 2,14 €
51 Führungsteil Steuerstößel 1 8,68 €
52 O-Ring 13 x 2,6 1 0,54 €
53 O-Ring 14 x 2 1 0,54 €
54 Parbaks 4 mm 2 2,14 €
55 Stützscheibe 2 0,54 €
56 Edelstahlfeder 1 2,25 €
57 Steuerstößel 1 10,92 €
58 Parbaks 7 mm 1 3,21 €
59 Stopfen M 10 x 1 (durchgebohrt) 1 2,46 €
60 Gehäuse Elektroschalter 1 5,14 €
61 Gummimanschette PG 9 1 0,96 €
62 Scheibe PG 9 1 0,43 €
63 Verschraubung PG 9 1 1,39 €
64 PVC-Kabel 2x 1,0 mm² 1 5,43 €
65 Blechschraube 2,8 x 16 6 0,43 €
66 Deckel Elektroschalter 1 5,14 €
67 O-Ring 44 x 2,5 1 2,57 €
68 Mikroschalter 1 7,60 €
69 Zylinderschraube M 4 x 20 2 0,43 €
70 Steuerkolben kpl. mit Handrad 1 37,06 €
71 Rep.- Satz Druckschaltermechanik 1 28,49 €
72 Druckschalter kpl. 1 50,44 €
73 Ventilgehäuse kpl. Quadro 1000 TST 1 377,10 €
77 Reparatur-Satz Manschetten 1 85,14 €
78 Reparatur-Satz Manschetten ohne Messingteile 1 58,16 €
79 Reparatur-Satz Ventile 1 57,73 €
Teile in der Zeichnung mit Maus markieren und durch Klick in den Warenkorb legen.
Keine Artikelinformationen verfügbar!

Ersatzteilliste Ventilgehäuse

Position Bezeichnung Menge Preis
1 Ventilgehäuse AQ mit integr. UL und Druckschalter 1 184,32 €
2 O-Ring 18 x 2 6 0,75 €
3 Einlaß- / Auslaß- Ventil 6 6,75 €
4 O-Ring 21 x 2 6 1,07 €
5.1 Ventilstopfen mit R 1/4“ IG 1 12,74 €
5 Ventilstopfen 5 9,53 €
6 Sicherungsring 4 0,75 €
7 Innensechskantschraube M 12 x 45 4 1,61 €
8 Schlauchnippel R3/8“ x 6 1 4,07 €
9 Schlauchschelle 7 - 10 1 1,61 €
10 Chemiesaugschlauch mit Filter 1 25,70 €
11 Winkel 12L x 12L 1 5,78 €
13 Gewebemanschette 3 8,03 €
14 Backring 20 mm 6 2,25 €
15 O-Ring 31,42 x 2,62 3 2,25 €
16 Leckagering 20 x 36 x 13,3 3 7,60 €
17 Cu-Dichtring 21 x 28 x 1,5 2 3,43 €
18 Gummimanschette 3 8,03 €
19 Verschlussschraube R 1/2“ 2 4,07 €
20 Distanzring mit Abstützung 3 8,35 €
21 Aluminium-Dichtring bei quadro TS 2 0,21 €
22 Verschlussstopfen bei quadro TS 1 2,68 €
23 Druckring 20 mm 3 2,25 €
24 Zwischenring 20 mm 3 9,32 €
25 O-Ring 11 x 1,5 1 1,82 €
26 Edelstahlsitz Ø 7 1 2,57 €
27 Sprengring 1 0,86 €
28 Ausgangsteil Pumpe R1/4“ x 12 1 3,86 €
29 Dichtring 17 x 22 x 1,5 (Kupfer) 1 1,82 €
30 Stopfen 3/8“ 1 2,46 €
31 Dichtstopfen M 10 x 1 1 1,82 €
32 Dichtstopfen M 8 x 1 2 1,82 €
33 Ausgangsteil für Quadro 1000 TST 1 10,28 €
34 Edelstahlkugel Ø10 1 1,82 €
35 Rückschlagfeder „K“ 1 0,96 €
37 O-Ring 18 x 2 1 0,96 €
40 Wassereingang R3/8“ AG 1 6,75 €
77 Reparatur-Satz Manschetten 1 85,14 €
78 Reparatur-Satz Manschetten ohne Mesingteile 1 58,16 €
79 Reparatur-Satz Ventile 1 57,73 €
Teile in der Zeichnung mit Maus markieren und durch Klick in den Warenkorb legen.
Keine Artikelinformationen verfügbar!

Ersatzteilliste Schlauchtrommel

Position Bezeichnung Menge Preis
1 Seitenschale Schlauchführung 1 21,21 €
2 Seitenschale Wasserführung 1 21,21 €
3 Trommel Unterteil 1 11,46 €
4 Trommel Oberteil 1 11,46 €
5 Innensechskantschraube M 4 x 25 4 0,54 €
6 Lagerklotz mit Bremse 1 8,57 €
7 Lagerklotz links 1 6,75 €
8 Klemmstück 2 3,53 €
9 Kunststoffschraube 5,0 x 20 12 0,54 €
10 Antriebswelle 1 9,96 €
11 Welle Wasserführung 1 15,85 €
12 Elastic-Stop-Mutter M 4 4 0,54 €
13 Handkurbel klappbar 1 18,96 €
14 Verriegelungsbolzen 1 3,11 €
15 Scheibe MS 16 x 24 x 2 1 3,11 €
16 Wellensicherungsring 22 mm 2 0,86 €
17 Wellensicherungsring 16 mm 1 0,75 €
20 Parbaks 16 mm 2 0,00 €
21 Sicherungsscheibe 6 DIN6799 1 0,54 €
22 Schraube M 5 x 10 1 0,54 €
23 Drehgelenk 1 18,85 €
25 Distanzring 1 2,46 €
27 O-Ring 6,86 x 1,78 1 8,25 €
28 Anschlussstück 1 5,36 €
33 O-Ring 6 x 1,5 1 0,54 €
34 Stopfen M 10 x 1 1 1,18 €
40 Überwurfmutter 1 5,25 €
42 O-Ring 9,3 x 2,4 4 0,96 €
44 Verbindungsschlauch 1 27,63 €
45 Hochdruckschlauch NW 8 20 m 1 161,94 €
50 Schlauchtrommel komplett 1 214,63 €
Teile in der Zeichnung mit Maus markieren und durch Klick in den Warenkorb legen.
Keine Artikelinformationen verfügbar!

Ersatzteilliste Pistole und Lanzen

Position Bezeichnung Menge Preis
1 Ventilkörper mit Handgriff 1 34,06 €
2 Schutzhülse 1 5,25 €
3 Abdeckschutz 1 2,68 €
4 Betätigungshebel grau 1 5,25 €
5 Sicherungshebel 1 2,68 €
6 Abschlussschraube M 16 x1 1 2,25 €
7 Stopfen 1 2,78 €
8 Gewindeführungshülse Ø3 R 1/4“ AG 1 3,00 €
9 Aufsteuerbolzen Ø3 1 3,64 €
10 Stift 1 12.148 1 0,75 €
11 Lagernadel 1 1,82 €
12 Edelstahlfeder 1 2,78 €
13 Edelstahlkugel 8,5 1 2,57 €
14 Edelstahlsitz Ø7 1 2,57 €
15 O-Ring 11 x 1,44 1 1,82 €
16 O-Ring 2,84 x 2,62 1 2,14 €
17 Blechschraube 3,9 x 8 4 0,96 €
18 Druckstück 1 0,75 €
19 Rohr kunststoffumspritzt bds. R 1/4” AG 1 14,67 €
20 Überwurfmutter ST 30 M22 x 1,5 IG 1 3,96 €
21 Außen-Sechskant-Nippel R 1/4” IG 1 1,82 €
22 O-Ring 9,3 x 2,4 1 0,96 €
23 Aluminium-Dichtring 4 0,21 €
24 O-Ring 15 x 1,5 1 2,14 €
25 Sicherungsring 1 0,86 €
26 Gleitschuh Ø3 1 1,61 €
51 Düsenschutz 1 3,86 €
52 Rohr 500 mm; bds. R1/4” 1 18,85 €
53 ST 30 Nippel M 22 x 1,5 / R1/4” m. ISK 1 3,86 €
54 Flachstrahldüse 2505 1 6,43 €
58 Starlet-Pistole mit Verlängerung 1 62,12 €
59 Rep.-Satz „Starlet II“ bestehend aus 1x 8, 9, 13-16, 24-26 1 12,53 €
Teile in der Zeichnung mit Maus markieren und durch Klick in den Warenkorb legen.
Keine Artikelinformationen verfügbar!

Ersatzteilliste Turbokiller

Position Bezeichnung Menge Preis
11 Sprühkörperschutz 1 6,85 €
12 Sprühkörper 1 62,55 €
13 O-Ring 6,88 x 1,68 1 1,07 €
14 Düsensitz 1 9,64 €
15 Düse 055 für quadro 1000 1 28,70 €
16 Ring 1 1,18 €
17 Rotor 1 13,49 €
18 Stabilisator 1 1,18 €
19 O-Ring 41 x 1,78 1 1,39 €
20 Deckel 1 23,45 €
21 Deckelschutz 045 1 3,64 €
22 Rohr 600 mm lang; bds. R1/4” 1 20,67 €
23 Nippel M22x1,5 x R1/4” IG 1 3,86 €
28 Turbokiller 055 kpl. mit Lanze 1 108,39 €
29 Rep.-Satz Turbokiller 055 1 51,41 €
