Hydraulikzylinder doppeltwirkend - Hub 800mm- 3,9 Tonnen

/hydraulik/thumbs/ch700-1.jpg
Doppeltwirkender Hydraulikzylinder
Hydraulikzylinder Anschluss
Querbuchse
Technische Zeichnung

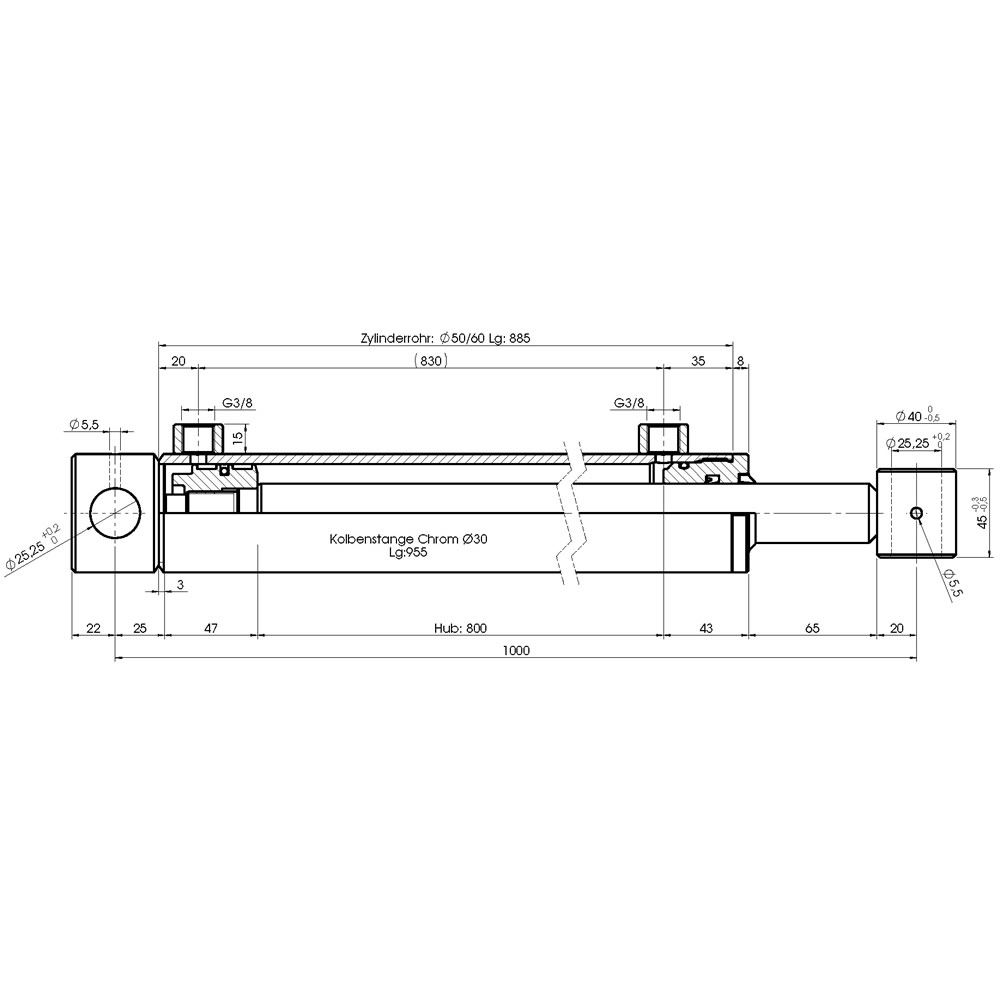

Technische Zeichnung, bemaßt

Downloads

Hydraulikzylinder doppeltwirkend - Hub 800mm, etwa 3,9 Tonnen, 200bar

Dieser doppeltwirkende Hydraulikzylinder mit 800 mm Hub ist ein Qualitätsprodukt der Marke Chapel. Ein doppeltwirkender Hydraulikzylinder (Hydraulikstempel) hat zwei Kolbenflächen, die von beiden Seiten mit Hydraulikflüssigkeit beaufschlagt werden können. Damit kann der Zylinder aktiv ein- und ausfahren. Die Wirkfläche beim Einfahren ist geringer als beim Ausfahren, weil die Kolbenstange des Zylinders an dieser Fläche befestigt ist. Damit hat der Zylinder beim Einfahren eine höhere Geschwindigkeit und eine geringere Kraft (Zugkraft) als beim Ausfahren.

Eigenschaften

  • Hub: 800mm
  • Druckkraft: 39,3kN (etwa 3,9 Tonnen) bei 200bar
  • Zugkraft: 25,1kN (etwa 2,5 Tonnen) bei 200bar
  • Max. Hubgeschwindigkeit: 0,5m/s
  • Max. Betriebsdruck: 200 bar
  • Temperaturbereich: -30°C bis +90°C

Abmessungen

  • KO: 50mm (Kolbendurchmesser)
  • ST: 30mm (Stangendurchmesser)
  • D: 25,25mm
  • E: 1000mm
  • F: 45mm
  • A: 60mm
  • I: 40mm
  • G: G3/8
  • C: 22mm
Hersteller: Chapel, Hersteller-Nr.: CH-702/8, EAN: 4051354181705
Artikel-Nr.: CH-702/8
191,21  €
Preis inkl. 19,00% Mwst.
Auf Lager - Kostenloser Versand innerhalb Deutschlands
