Hydraulikzylinder doppeltwirkend - Hub 200mm - 1,6 Tonnen

/hydraulik/thumbs/ch700-1.jpg
Doppeltwirkender Hydraulikzylinder

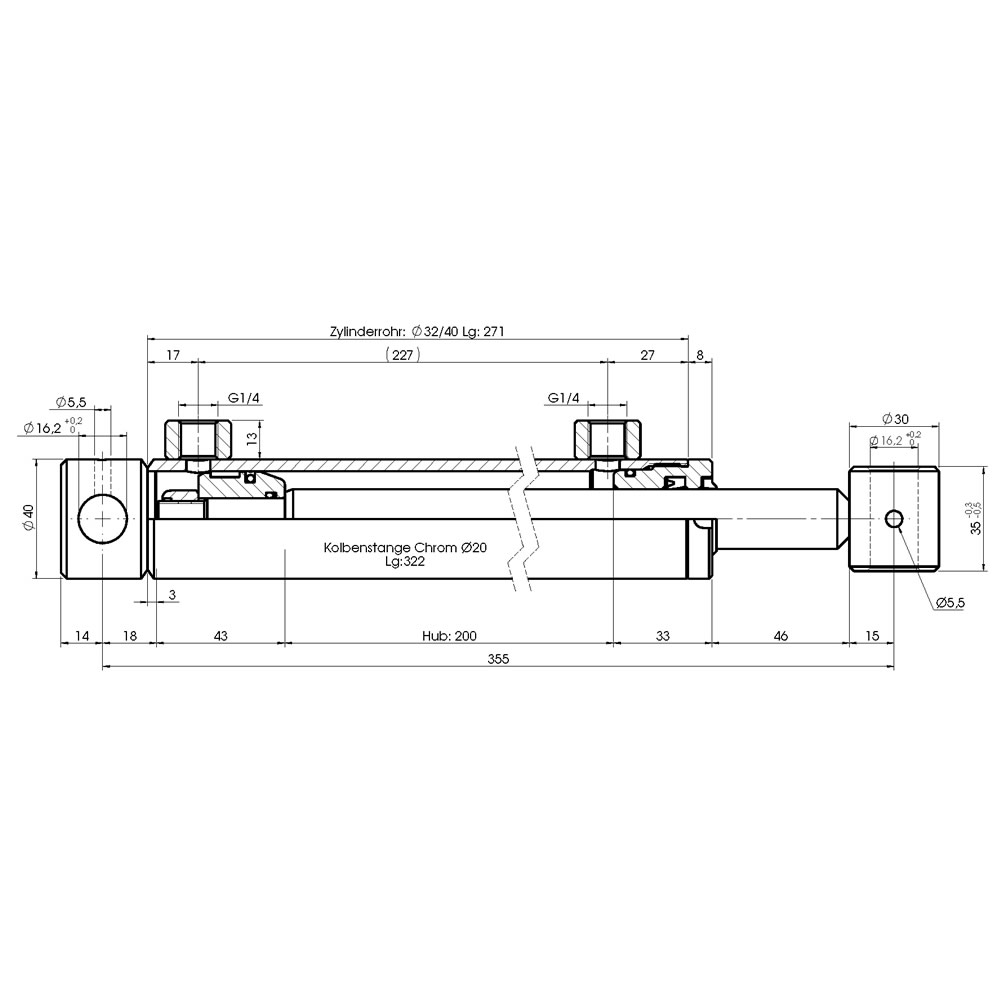

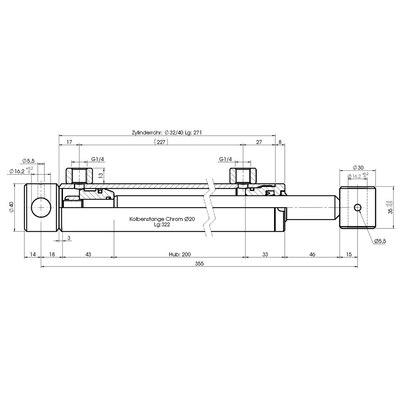

Technische Zeichnung
Hydraulikzylinder Anschluss
Querbuchse
Artikelinformationen

Hydraulikzylinder doppeltwirkend - Hub 200mm, etwa 1,6 Tonnen, 200bar

Dieser doppeltwirkende Hydraulikzylinder ist ein Qualitätsprodukt der Marke Chapel. Ein doppeltwirkender Hydraulikzylinder (Hydraulikstempel) hat zwei Kolbenflächen, die von beiden Seiten mit Hydraulikflüssigkeit beaufschlagt werden können. Damit kann der Zylinder aktiv ein- und ausfahren. Die Wirkfläche beim Einfahren ist geringer als beim Ausfahren, weil die Kolbenstange des Zylinders an dieser Fläche befestigt ist. Damit hat der Zylinder beim Einfahren eine höhere Geschwindigkeit und eine gringere Kraft (Zugkraft) als beim Ausfahren.

Eigenschaften

  • Hub: 200mm
  • Druckkraft: 16,1kN (etwa 1,6 Tonnen) bei 200bar
  • Zugkraft: 9,8kN (etwa 0,9 Tonnen) bei 200bar
  • Max. Hubgeschwindigkeit: 0,5m/s
  • Max. Betriebsdruck: 200 bar
  • Prüfdruck: 300 bar
  • Temperaturbereich: -30°C bis +90°C

Abmessungen

  • KO: 32mm (Kolbendurchmesser)
  • ST: 20mm (Stangendurchmesser)
  • D: 16,2mm
  • E: 355mm
  • F: 35mm
  • A: 40mm
  • I: 30mm
  • G: G1/4
Hersteller: Chapel, Hersteller-Nr.: 700/20, EAN: 4051354036340
Artikel-Nr.: CH-700/20
97,15  €
Preis inkl. 19,00% Mwst.
Auf Lager - Zzgl. Versandkosten
