Kränzle K1050 TS Ersatzteilliste Interaktiv

Komplettaggregat
Motor
Getriebe
Unloader
Ventilgehäuse
Schlauchtrommel
Lanzen
Schmutzkiller

Passende Ersatzteile

Hochdruckschlauch NW6 8m 165bar
beidseits Überwurfmutter M22x1,5
Sicherheit-Abschaltpistole M2000
mit Schnellwechselsystem D10
Schmutzkiller mit 500mm-Lanze Düse=042
Farbcode=Gelb
Teile in der Zeichnung mit Maus markieren und durch Klick in den Warenkorb legen.
Keine Artikelinformationen verfügbar!

Ersatzteilliste Komplettaggregat

Position Bezeichnung Menge Preis
1 Fahrgestell mit Pos. 3; 4; 5; 2x 6; 2x 7; 12; 21 1 98,64 €
2 Frontplatte "K 1050 TS" 1 43,86 €
3 Abdeckung Fahrgestell 1 25,57 €
4 Köcher Lanzen 1 18,29 €
5 Schlauchhalter 1 29,20 €
6 Rad 2 7,27 €
7 Radkappe 2 3,75 €
8 Kabelaufwicklung 1 2,36 €
9 Kabeltrompete 1 3,96 €
10 Kunststoff schraube 5,0 x 20 12 0,64 €
11 Halteschelle Motor 4 3,96 €
12 Standfuss links + rechts 1 5,25 €
13 Kabelklemme 1 1,00 €
14 Schraube 3,5 x 8 2 0,96 €
15 Schraube 6,0 x 30 4 0,96 €
21 Gummi-Anschlagpuffer 25 x 30 2 2,89 €
26 Schraube 5,0 x 14 2 0,96 €
29 Schraube 5,0 x 30 8 0,96 €
30 Schlauch NW6 8m 1 30,90 €
31 O-Ring 9,3 x 2,4 2 1,14 €
40 Pistole M2001 mit Stecksystem DN 10 1 79,49 €
41 Lanze mit Flachstrahldüse 1 26,85 €
42 Lanze mit Schmutzkillerdüse 1 46,90 €
Teile in der Zeichnung mit Maus markieren und durch Klick in den Warenkorb legen.
Keine Artikelinformationen verfügbar!

Ersatzteilliste Motor

Position Bezeichnung Menge Preis
1 Motor 230V / 50 Hz komplett ohne Elektrik 1 347,16 €
4 Haube Luftführung 1 7,70 €
5 Motor-Lager B-Seite 6203 1 15,52 €
6 Motor-Lager A-Seite 7304 1 31,88 €
7 Öldichtung 25 x 35 x 7 1 6,79 €
8 Lüfterrad 1 7,75 €
9 Wellensicherungsring 17 x 1 1 1,50 €
10 Lagerbolzen Stator 2 4,50 €
11 Gummidichtung 1 3,75 €
12 Lüfterklemme 3-pol. 1 3,43 €
13 Schaltkasten Unterteil 1 11,90 €
14 Ein-Aus-Schalter 1 11,02 €
15 Durchführungstülle Netzkabel 1 2,68 €
16 Durchführungstülle Druckschalterkabel 1 0,23 €
17 Gummilager Stator 4 3,75 €
18 Kondensator 35µF 1 32,99 €
19 Netzanschlusskabel für 3 x 1,0 mm² (EU) 1 29,63 €
21 Schraube 3,5 x 20 2 0,96 €
22 Innensechskantschraube M6 x 16 4 0,64 €
24 Erdungsschraube kpl. 1 1,29 €
25 Deckel für Schaltkasten 1 14,55 €
26 Dichtung für Deckel 1 4,28 €
27 Kunststoff schraube 5,0 x 20 4 0,64 €
28 Kabel Überstromauslöser 1 2,23 €
29 Überstromauslöser 1-polig 14 A 0 4,07 €
30 Schraube M 6 x 25 4 0,64 €
41 Schaltkasten komplett (Pos. 11 - 15, 18, 21, 22, 25 – 27) 1 80,34 €
Teile in der Zeichnung mit Maus markieren und durch Klick in den Warenkorb legen.
Keine Artikelinformationen verfügbar!

Ersatzteilliste Getriebe

Position Bezeichnung Menge Preis
1 Gehäuseplatte 1 43,86 €
2 Öldichtung 12 x 20 x 5 3 6,30 €
3 O-Ring 75,92 x 1,78 1 1,82 €
4 Plungerfeder 3 3,74 €
5 Federdruckscheibe Ø12mm 3 1,15 €
6 Plunger 12 mm AC mit Wellensicherungsring 3 9,99 €
7 Wellensicherungsring Ø12mm 3 0,86 €
8 Taumelscheibe 10,0° 1 21,93 €
9 Öleinfüllschraube 1 5,99 €
10 Axial-Rillenkugellager 3-teilig 1 19,99 €
13 Schraube M 6 x 30 3 0,86 €
14 O-Ring 13 x 2,6 1 0,64 €
Teile in der Zeichnung mit Maus markieren und durch Klick in den Warenkorb legen.
Keine Artikelinformationen verfügbar!

Ersatzteilliste Unloader und Druckschalter

Position Bezeichnung Menge Preis
7 O-Ring 12 x 2 2 0,95 €
8 O-Ring 11 x 1,5 1 2,35 €
9 Edelstahlsitz 1 3,42 €
10 Sicherungsring 1 1,06 €
11 Anlaufentlastungsventil 1 15,99 €
12 Edelstahlfeder 1 0,54 €
13 Verschlussschraube 1 4,59 €
14 Steuerkolben 6 mm für AZC mit Dichtungen 1 18,93 €
15 Parbaks für Kolben 14 mm 1 3,89 €
16 Parbaks für Spindel 6 mm 1 4,05 €
18 Kolbenführung 6 mm 1 7,27 €
20 Feder schwarz für AZ-Pumpe 1 4,85 €
21 Federdruckmutter 1 4,93 €
49 Druckfeder 1 x 8,6 x 30 1 3,43 €
50 O-Ring 3,3 x 2,4 1 2,77 €
51 Führungsteil Steuerstößel 1 13,48 €
52 O-Ring 13 x 2,6 1 0,64 €
53 O-Ring 14 x 2 1 0,64 €
54 Parbaks 4 mm 2 2,59 €
55 Stützscheibe 2 0,64 €
57 Steuerstößel lang 1 13,65 €
58 Parbaks 7 mm 1 4,27 €
59 Stopfen M10x1 (durchgebohrt) 1 3,20 €
60 Gehäuse Elektroschalter 1 7,06 €
61 Gummimanschette 1 1,39 €
62 Sechskant-Mutter M 4 2 0,54 €
63 Überwurfmutter PG 11 1 0,54 €
64 Kabel 2 x 1,5 mm² 1 7,27 €
65 Blechschraube 2,8 x 16 6 0,54 €
66 Deckel Elektroschalter 1 4,71 €
67 O-Ring 44 x 2,5 1 3,15 €
68 Mikroschalter 1 8,66 €
69 Zylinderschraube M 4 x 22 2 0,54 €
71 Rep.-Satz Druckschaltermechanik 1 32,99 €
72 Druckschalter kpl. ohne Mechanik 1 27,50 €
73 Ventilgehäuse kpl. für K1050 TST 1 274,19 €
73.1 Ventilgehäuse kpl. für K1050 ohne Schlauchtrommel 1 274,19 €
74 Rep.-Satz Unloaderventil 1 19,40 €
Teile in der Zeichnung mit Maus markieren und durch Klick in den Warenkorb legen.
Keine Artikelinformationen verfügbar!

Ersatzteilliste Ventilgehäuse

Position Bezeichnung Menge Preis
1 Ventilgehäuse 1 119,07 €
2 Ventilstopfen mit intgr. Ventil 6 7,89 €
3 O-Ring 10 x 2 6 0,96 €
4 O-Ring 12 x 2 6 0,95 €
5 Dichtstopfen M 8 x 1 4 2,36 €
6 Dichtstopfen M 10 x 1 1 2,46 €
8 O-Ring 11 x 1,5 3 2,35 €
9 Edelstahlsitz 1 3,42 €
10 Sicherungring 1 1,06 €
11.1 Edelstahlkugel 10,0 mm 1 3,10 €
12 Aluminium - Dichtring 3 0,32 €
13 Verschraubung Ermeto R1/4“ x 8 mm (TST) 1 6,29 €
13.1 Stopfen 1/4“ (TS) 1 1,49 €
14 Leckagering 3 7,27 €
15 Distanzring mit Abstützung 3 2,04 €
16 Manschette 12 x 20 x 5,2 3 1,93 €
16.1 Manschette 12 x 20 x 5,3/2,8 (Gewebe) 3 6,30 €
17 O-Ring 22 x 2 3 1,29 €
18 Innensechskantschraube M 6 x 80 4 2,14 €
34 Rückschlagfeder 4 1,29 €
35.1 Ausgangsteil für Kugelrückschlagventil (TS) 1 12,40 €
35 Ausgangsverschlussstück (TST) 1 12,20 €
40 Wassereingangsfilter 1 4,18 €
52 O-Ring 18 x 2 1 0,96 €
60 Reparatursatz Ventile 0 58,99 €
61 Reparatursatz Manschetten 0 46,99 €
62 Rep.-Satz Rückschlagventil 0 11,23 €
Teile in der Zeichnung mit Maus markieren und durch Klick in den Warenkorb legen.
Keine Artikelinformationen verfügbar!

Ersatzteilliste Schlauchtrommel

Position Bezeichnung Menge Preis
1 Seitenschale 2 20,99 €
2 Trommelteil 1 14,88 €
3 Knickschutz 1 12,50 €
4 Kunststoff schraube 5,0 x 20 5 0,64 €
5 Antriebswelle 1 12,09 €
7 Lagerklotz links 1 5,56 €
8 Schraube 6,0 x 30 4 0,96 €
9 Lagerklotz rechts 1 5,56 €
10 Verbindungsrohr 1 18,29 €
11 Wasser-Eingangsteil incl. Pos. 18 1 23,00 €
12 O-Ring 6 x 0,8 2 0,69 €
13 Handkurbel 1 19,15 €
14 Schraube M 5 x 14 1 0,64 €
15 Scheibe Ø 5,3 1 0,54 €
16 Wellensicherungsring 22 mm 2 1,07 €
17 O-Ring 9,3 x 2,4 1 1,14 €
18 Dichtsatz 1 13,70 €
19 Hochdruckschlauch 12m NW6 1 99,50 €
25 Schlauchtrommel kpl. mit HD-Schlauch 0 205,51 €
Teile in der Zeichnung mit Maus markieren und durch Klick in den Warenkorb legen.
Keine Artikelinformationen verfügbar!

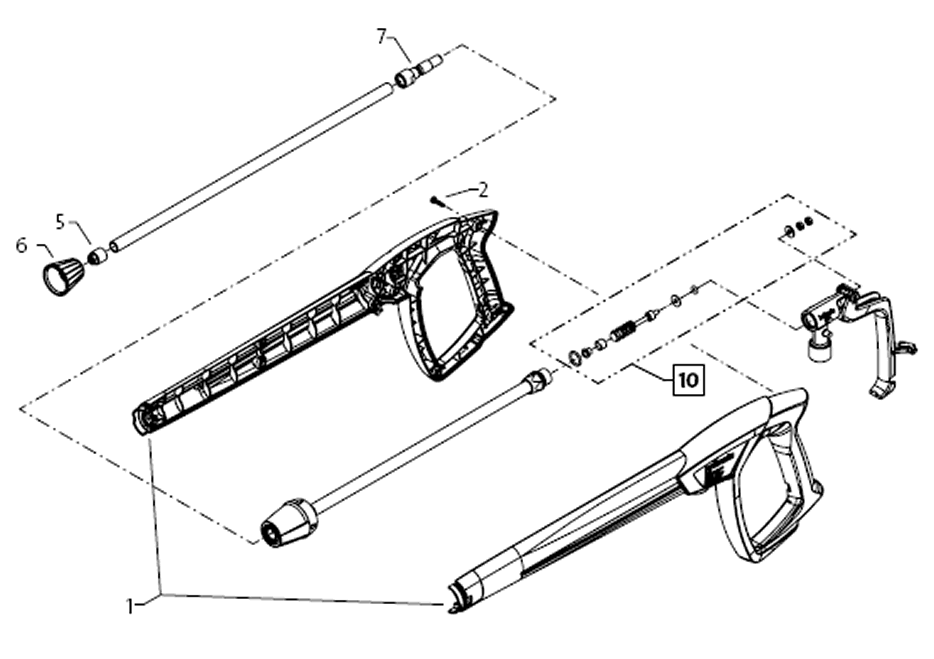

Ersatzteilliste Pistole und Lanzen

Position Bezeichnung Menge Preis
1 Pistolenschale rechts + links 1 16,36 €
2 Schraube 3,5 x 14 10 0,54 €
5 Jet-Düse 03 1 0,00 €
6 Düsenschutz Jet-Düse 1 3,75 €
7 Nippel für Steckkupplung DN10; M 12 x 1 IG 1 10,99 €
10 Reparatursatz M2000 Midi-Mechanik 0 25,99 €
Teile in der Zeichnung mit Maus markieren und durch Klick in den Warenkorb legen.
Keine Artikelinformationen verfügbar!

Ersatzteilliste Schmutzkiller

Position Bezeichnung Menge Preis
1 Sprühkörper 1 29,20 €
6 O-Ring 16 x 2 1 1,69 €
11 Schutzkappe 1 4,50 €
12 Kappe hinten für Schmutzkiller 03 1 0,00 €
20 Reparatursatz Schmutzkiller 03 1 0,00 €
