Kränzle K1151 T Ersatzteilliste Interaktiv

> > > K1152 TST interaktive Ersatzteilliste
Komplettaggregat
Motor
Getriebe
Unloader
Ventilgehäuse
Schlauchtrommel
Lanzen
Schmutzkiller
Teile in der Zeichnung mit Maus markieren und durch Klick in den Warenkorb legen.
Keine Artikelinformationen verfügbar!

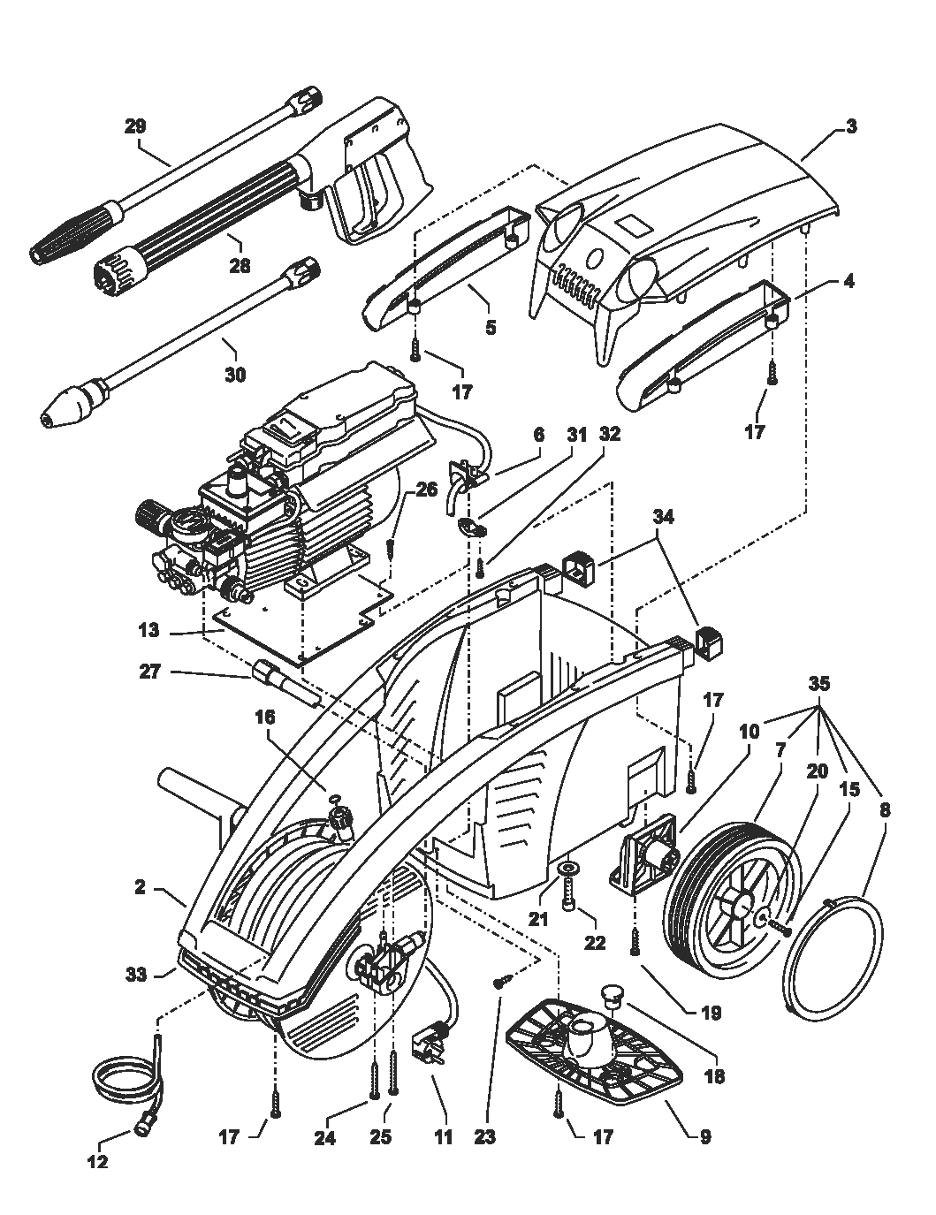

Ersatzteilliste Komplettaggregat

Position Bezeichnung Menge Preis
2 Fahrgestell 1 52,69 €
3.1 Frontplatte„K1151T„ 1 22,17 €
3 Frontplatte„K1151„ 1 22,17 €
4 Köcher groß 1 2,68 €
5 Köcher klein 1 2,46 €
6 Knickschutz 1 2,25 €
7 Rad 2 11,67 €
8 Radkappe 2 4,82 €
9 Kabelhalteplatte 1 3,53 €
10 Achse 2 5,36 €
11 Netzanschlusskabel 1 22,71 €
12 Chemikaliensaugschlauch mit Filter 1 6,00 €
13 Versteifungsplatte 1 4,39 €
15 Kunststoffsenkschraube 5,0 x 20 2 0,54 €
16 O-Ring 9,3 x 2,4 2 0,96 €
17 Kunststoffschraube 5,0 x 20 20 0,54 €
18 Auflagepuffer 2 2,25 €
19 Kunststoffschraube 5,0 x 30 2 0,75 €
20 Scheibe 40 x 6 x 1,5 (Stahl) 2 0,54 €
21 Unterlegscheibe 8,4 4 0,75 €
22 Innensechskantschraube M 8x 30 4 1,61 €
23 Kunststoffschraube 4,0 x 16 2 0,75 €
24 Kunststoffschraube 5,0 x 50 2 0,86 €
25 Kunststoffschraube 5,0 x 70 2 0,43 €
26 Kunststoffschraube 3,5 x 14 2 0,43 €
27 Anschlussleitung Schlauchtrommel 1 16,39 €
28 Midi-Pistole 1 50,95 €
29 Vario-Jet 045 kpl. mit Lanze 1 38,77 €
30 Schmutzkiller 1 58,32 €
31 Kabelklemme 1 0,75 €
32 Schraube 3.5 x 16 1 0,75 €
33 Griffabdeckung 1 15,74 €
34 Gummipuffer links+rechts 1 9,00 €
35 Rad kpl. (7, 8, 10, 15, 20) 2 19,92 €
Teile in der Zeichnung mit Maus markieren und durch Klick in den Warenkorb legen.
Keine Artikelinformationen verfügbar!

Ersatzteilliste Motor

Position Bezeichnung Menge Preis
1 Ölgehäuse mit Dichtung, Deckel Öldichtung, Schulterlager 1 76,47 €
2 Motorgehäuse mit Stator 1 176,72 €
3 Motorwelle mit Rotor 1 80,97 €
4 Passfeder 6 x 6 x 20 1 3,75 €
5 Motor-Lager B-Seite Z-Lager 1 12,32 €
6 Motor-Lager A-Seite Schulterl. 1 30,20 €
7 Schelle für Lüfterrad 1 2,57 €
8 Öldichtung 25 x 35 x 7 1 6,53 €
9 Lüfterrad 1 17,78 €
10 Lüfterhaube 1 25,60 €
11 Flachdichtung 1 4,93 €
12 Lüsterklemme 3-pol. 1 2,68 €
13 Schaltkasten 1 22,17 €
14 Schalter mit 12 A-Überstromauslöser 1 24,85 €
15 Klemmrahmen mit Schalterabdichtung 1 3,11 €
16 Kabelverschraubung PG 11 2 6,96 €
17 Gegenmutter PG 11 2 0,75 €
18 Kondensator 40µF 1 30,52 €
19 Netzkabel für 230V / 50/60Hz 1 22,71 €
20 Blechschraube 3,5 x 9,5 2 0,54 €
21 Blechschraube 2,9 x 16 1 0,54 €
22 Innensechskantschr. M 5 x 12 4 0,75 €
23 Innensechskantschr. M 5 x 30 4 2,25 €
24 Erdungsschraube kpl. 1 0,96 €
25 Deckel für Schaltkasten 1 9,10 €
26 Dichtung für Deckel 1 6,00 €
27 Kunststoffschraube 5,0 x 20 4 0,54 €
28 Blechschraube 3,9 x 9,5 3 0,43 €
29 Toleranzhülse 1 6,96 €
40 Motor 230V / 50 Hz komplett mit Ölgehäuse und Lüfterrad, ohne Elektrik 1 387,81 €
41 Schaltkasten komplett 1 84,72 €
Teile in der Zeichnung mit Maus markieren und durch Klick in den Warenkorb legen.
Keine Artikelinformationen verfügbar!

Ersatzteilliste Getriebe

Position Bezeichnung Menge Preis
1 Gehäuseplatte 1 69,19 €
2 Öldichtung 14 x 24 x 7 3 5,25 €
3 O-Ring 83 x 2 1 1,82 €
4 Plungerfeder 3 3,53 €
5 Federdruckscheibe 14 mm 3 1,18 €
6 Plunger 14 mm 3 20,78 €
7 Sprengring 14 mm 3 0,75 €
8 Taumelscheibe 9,25° 1 32,56 €
10 Axial-Rillenkugellager 3-teilig 1 40,91 €
12 Innensechskantschraube M8 x 25 4 1,07 €
13 Verschlussschraube M 18 x 1,5 1 3,11 €
14 O-Ring 12 x 2 3 0,75 €
15 Ölschauglas 1 4,18 €
16 Ölverschlussschraube rot 1 5,03 €
17 Dichtung Öldeckel 1 3,11 €
18 Deckel Ölgehäuse 1 7,82 €
19 Innensechskantschraube M 5 x 12 4 0,43 €
Teile in der Zeichnung mit Maus markieren und durch Klick in den Warenkorb legen.
Keine Artikelinformationen verfügbar!

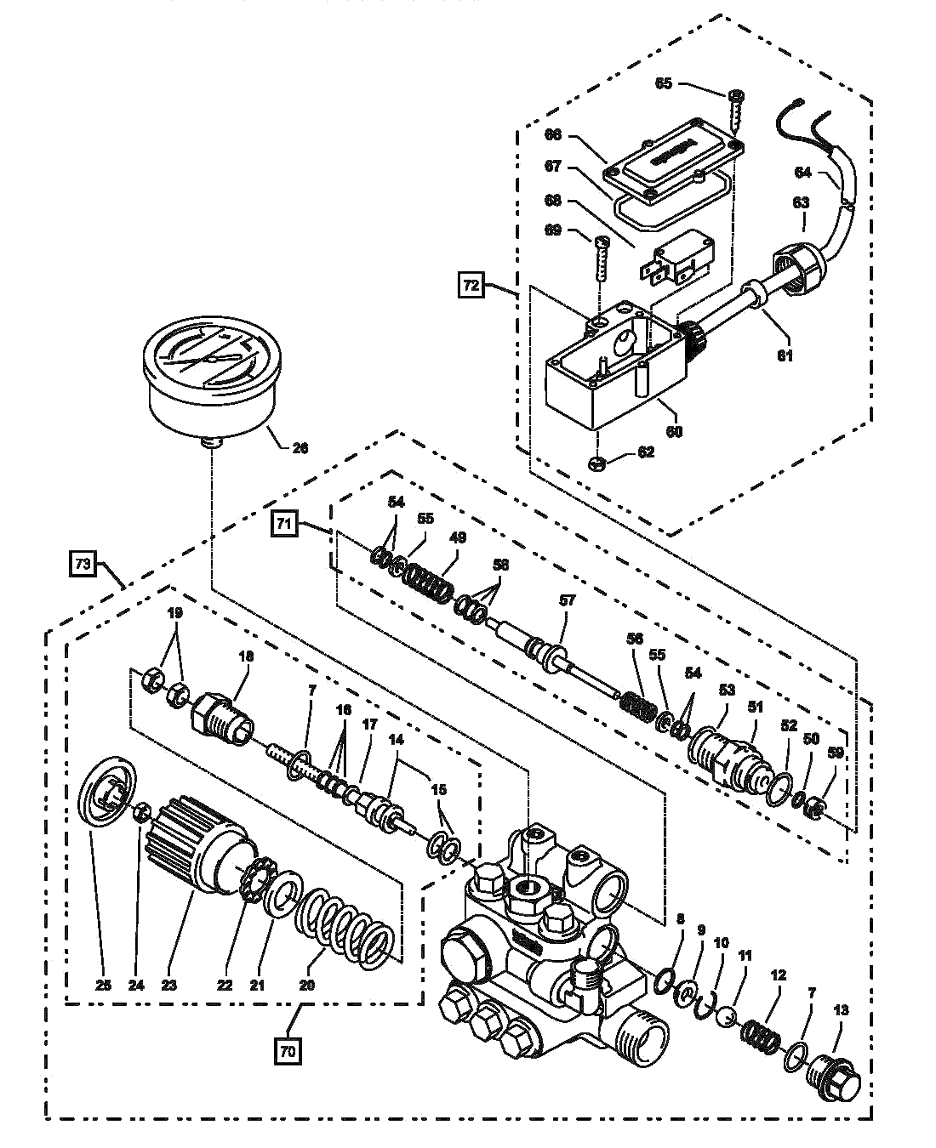

Ersatzteilliste Unloader und Druckschalter

Position Bezeichnung Menge Preis
7 O-Ring 12 x 2 2 0,75 €
8 O-Ring 11 x 1,5 1 1,82 €
9 Edelstahlsitz 1 2,57 €
10 Sicherungsring 1 0,86 €
11 Edelstahlkugel 8,5 mm 1 2,57 €
12 Edelstahlfeder 1 0,86 €
13 Verschlussschraube 1 2,57 €
14 Steuerkolben 6 mm für AZ mit Dichtungen 1 14,46 €
15 Parbaks für Kolben 14 mm 1 3,11 €
16 Parbaks für Spindel 6 mm 1 0,00 €
17 MS-Scheibe 1 1,18 €
18 Kolbenführung 6 mm 1 5,57 €
19 Mutter M 6 2 0,43 €
20 Feder schwarz für AZ-Pumpe 1 3,86 €
21 Federdruckscheibe 1 2,14 €
22 Kugellager 1 2,78 €
23 Handrad M 6 für AZ-Pumpe 1 4,18 €
24 Mutter M 6 mit SW 8 1 0,75 €
25 Kappe für Handrad AZ-Pumpe 1 1,07 €
26 Manometer 1 32,99 €
49 Druckfeder 1 x 8,6 x 30 1 2,57 €
50 O-Ring 3,3 x 2,4 1 2,14 €
51 Führungsteil Steuerstößel 1 8,68 €
52 O-Ring 13 x 2,6 1 0,54 €
53 O-Ring 14 x 2 1 0,54 €
54 Parbaks 4 mm 2 2,14 €
55 Stützscheibe 2 0,54 €
56 Edelstahlfeder 1 2,25 €
57 Steuerstößel lang 1 10,92 €
58 Parbaks 7 mm 1 3,21 €
59 Stopfen M10x1 (durchgebohrt) 1 2,46 €
60 Gehäuse Elektroschalter 1 5,36 €
61 Gummimanschette 1 1,07 €
62 Sechskant-Mutter M 4 2 0,43 €
63 Überwurfmutter PG 11 1 0,43 €
64 Kabel 2 x 1,5 mm² 1 5,57 €
65 Blechschraube 2,8 x 16 6 0,43 €
66 Deckel Elektroschalter 1 3,53 €
67 O-Ring 44 x 2,5 1 2,57 €
68 Mikroschalter 1 6,64 €
69 Zylinderschraube M 4 x 22 2 0,43 €
70 Steuerkolben kpl. m. Handrad 1 37,27 €
71 Rep.-Satz Druckschaltermechanik 1 28,49 €
72 Druckschalter kpl. ohne Mechanik 1 23,24 €
73 Ventilgehäuse kpl. für K1151 1 246,54 €
73.1 Ventilgehäuse kpl. für K1151 T 1 246,54 €
Teile in der Zeichnung mit Maus markieren und durch Klick in den Warenkorb legen.
Keine Artikelinformationen verfügbar!

Ersatzteilliste Ventilgehäuse

Position Bezeichnung Menge Preis
1 Ventilgehäuse 1 95,75 €
2 Ventilstopfen 5 3,11 €
3 Ventilstopfen mit R1/4“ IG 1 3,75 €
4 Ventile (rot) 6 3,75 €
5 Dichtstopfen M 8 x 1 3 1,82 €
6 Dichtstopfen M 10 x 1 1 1,82 €
7 O-Ring 12 x 2 12 0,75 €
8 O-Ring 11 x 1,5 1 1,82 €
9 Edelstahlsitz 1 2,57 €
10 Sicherungsring 1 0,86 €
11 Edelstahlkugel 10,0 mm 1 1,82 €
26 Manometer 1 32,99 €
27 Stützring 3 0,75 €
28 Gewebemanschette 14x24x5 3 5,14 €
29 Backring 14 x 24 3 2,25 €
30 O-Ring 26 x 2 3 0,86 €
31 Leckagering 3 2,57 €
32 Manschette 14 x 20 x 4/2 3 3,11 €
33 Zwischenring mit Abstützung 3 2,14 €
34 Rückschlagfeder 1 0,96 €
35.1 Verschlussstopfen für Kugelrücks.v. (K1151 T) 1 7,60 €
35 Ausgangsst. Inj. ST30 M22x1,5 (incl. 2x37, 2x38, 39, 40, 41, 52) 1 23,56 €
36.1 Ermetowinkel R1/4”x8 (K1151 T) 1 6,96 €
36 Verschlusstopfen 1/4“ (K1151) 1 2,68 €
37 Verschlussschraube M10x1 1 1,18 €
38 O-Ring 6x1,5 2 0,54 €
39 Saugzapfen Schlauchanschluss 1 6,96 €
40 Edelstahlkugel 5,5 mm 1 0,96 €
41 Edelstahlfeder 1 0,86 €
42 Innensechskantschr. M 8 x 25 2 1,07 €
43 Innensechskantschr. M 8 x 40 2 1,39 €
44 Dichtring Kupfer 1 0,54 €
45 Sauganschluss 1 6,75 €
46 Wasserfilter 1 1,39 €
48 Gummi Dichtring 1 2,25 €
49 Steckkupplung 1 2,85 €
50 O-Ring 1 0,54 €
51 Alu-Dichtring 1 0,21 €
52 O-Ring 18 x 2 1 0,96 €
60 Reparatur-Satz Ventile 1 27,10 €
61 Reparatur-Satz Manschetten 1 36,52 €
Teile in der Zeichnung mit Maus markieren und durch Klick in den Warenkorb legen.
Keine Artikelinformationen verfügbar!

Ersatzteilliste Schlauchtrommel

Position Bezeichnung Menge Preis
1 Schale groß 1 20,35 €
2 Schale klein 1 15,32 €
3 Knickschutz 1 10,60 €
4 Antriebswelle 1 9,96 €
5 Kurbel 1 14,03 €
6 Lagerklotz links 1 3,00 €
7 Lagerklotz rechts 1 3,00 €
8 Drehgelenk 1 18,85 €
9 Achse mit Wasserführung 1 18,85 €
10 Eingangsinjektror 1 15,32 €
11 HD-Schlauch NW 6 15 m 1 76,90 €
12 Schraube M 6 x 16 1 0,86 €
13 Schraube M 5 x 10 1 0,54 €
14 Anschlussrohr Ermeto Edelstahl 1 16,39 €
15 Parbaks 16 mm 2 3,53 €
16 O-Ring 10 x 2 1 0,75 €
17 Sicherungsring 16 mm 1 0,75 €
18 Scheibe MS 16 x 24 x 2 1 3,11 €
19 O-Ring 6,68 x 1,78 1 0,64 €
20 Mutter M18 x 1 1 2,14 €
21 Kunststoffschraube 5,0 x 20 4 0,54 €
22 Zahnscheibe 6,4 1 0,32 €
23 Scheibe DIN9021 6,4 1 0,54 €
25 Saugzapfen Schlauchanschluss 1 6,96 €
26 Edelstahlkugel 5,5 mm 1 0,96 €
27 Edelstahlfeder 1 0,86 €
28 Chemikaliensaugschlauch mit Filter 1 6,00 €
29 O-Ring 6 x 0,8 2 0,54 €
Teile in der Zeichnung mit Maus markieren und durch Klick in den Warenkorb legen.
Keine Artikelinformationen verfügbar!

Ersatzteilliste Pistole und Lanzen

Position Bezeichnung Menge Preis
5 Rohranschlußteil R1/4“ incl. Pos. 3, 4, 21 1 8,68 €
6 Scheibe 5,3 DIN9021 1 0,43 €
7 Abzug-Hebel kpl. 1 11,14 €
15 Rohr kunststoffumspritzt bds. R 1/4“ AG 1 15,10 €
16 Überwurfmutter ST 30 M22 x 1,5 IG 1 3,96 €
17 Außen-Sechskant-Nippel R 1/4“ IG 1 1,82 €
18 O-Ring 9,3 x 2,4 1 0,96 €
19 ST 30-Nippel M 22 x 1,5 1 3,86 €
20 Rohr 400 lang, bds. M12 x 1 1 15,96 €
21 Aluminium Dichtring 6 0,21 €
30 Klemmstück 1 4,39 €
31 Halterung für Klemmstück 1 3,75 €
32 Kunstoffhülle 1 7,60 €
33 Vario-Jet 045 1 32,34 €
68 Rep.-Kit (Pos: 3, 4, 5, 8, 9,10, 12, 15, 21) 1 27,85 €
70 Midi-Pistole kpl. 1 50,95 €
71 Lanze kpl. mit Vario-Jet 1 38,77 €
Teile in der Zeichnung mit Maus markieren und durch Klick in den Warenkorb legen.
Keine Artikelinformationen verfügbar!

Ersatzteilliste Schmutzkiller

Position Bezeichnung Menge Preis
1 Spühkörper 1 40,27 €
2 O-Ring 6,88 x 1,68 1 1,07 €
3 Düsensitz 1 9,64 €
4 Düse 045 1 28,70 €
5 Stabilisator 1 1,18 €
6 O-Ring 1 1,39 €
7 Sprühstopfen 1 9,53 €
8 Rohr 400 mm 2x M 12 x 1 1 16,17 €
9 ST 30-Nippel M 22 x 1,5 1 3,86 €
10 Rep.Satz Schmutzkiller 045 1 38,66 €
11 Kappe vorn für Schmutzkiller 1 6,75 €
12 Kappe hinten für Schmutzkiller 045 1 3,64 €
100 Schmutzkiller 045 kpl. Mit Lanze 1 67,79 €
