Kränzle K1152 TS T Ersatzteilliste Interaktiv

> > > K1152 TST interaktive Ersatzteilliste
Komplettaggregat
Motor
Getriebe
Unloader
Ventilgehäuse
Schlauchtrommel
Lanzen
Schmutzkiller

Passendes Zubehör\Ersatzteile

Hochdruckreiniger-Pistole M2000
Schmutzkiller mit 500mm-Lanze Düse=042
Farbcode=Gelb
Lanze 500mm mit Vario-Jet-Düse 042 gelb
Hochdruckschlauch NW6, 15meter
für Schlauchtrommel, schwarz
Teile in der Zeichnung mit Maus markieren und durch Klick in den Warenkorb legen.
Keine Artikelinformationen verfügbar!

Ersatzteilliste Komplettaggregat

Position Bezeichnung Menge Preis
2 Fahrgestell 1 103,89 €
3 Frontplatte "K 1152 TST" 1 44,23 €
4 Versteifungsplatte 1 5,03 €
5 Kunststoffschraube 6,0 x 30 6 0,75 €
6 Kabeltrompete 1 3,00 €
7 Rad 2 11,67 €
8 Radkappe 2 4,82 €
9 Scheibe 40 x 6 x 1,5 (Stahl) 2 0,54 €
10 Kunststoffsenkschraube 5,0 x 20 2 0,54 €
11 Achshalter 1 21,31 €
12 Schraube M6 x 35 2 0,43 €
13 Standfuss links+rechts 1 4,18 €
14 Schraube 5,0 x 30 8 0,75 €
15 Kabelaufwicklung K1152 1 1,82 €
16 Schraube 5,0 x 20 2 0,54 €
17 Gummi-Anschlag-Dämpfer 20 x 30 2 2,46 €
18 Schraube 5,0 x 14 2 0,75 €
19 Kabelklemme 1 0,75 €
20 Schraube 3,5 x 16 2 0,75 €
21 Schraube M 8 x 12 4 0,75 €
22 Käfigmutter M6 2 0,96 €
28 O-Ring 9,3 x 2,4 2 0,96 €
29 HD-Schlauch NW 6 15m (K1152 TST) 1 97,68 €
30 Pistole M2000 1 58,80 €
31 Vario-Jet 042 kpl. Mit Lanze 1 38,77 €
32 Schmutzkiller 1 58,32 €
35 Achse kpl. Mit Räder 1 35,56 €
36 Fahrgestell kpl. 1 139,44 €
39 Schlauchtrommel kpl. Ohne HD-Schlauch 1 126,70 €
40 Motor 230V / 50 Hz komplett mit Ölgehäuse und Lüfterrad, ohne Elektrik 4 387,81 €
41 Schaltkasten komplett 3 74,22 €
Teile in der Zeichnung mit Maus markieren und durch Klick in den Warenkorb legen.
Keine Artikelinformationen verfügbar!

Ersatzteilliste Motor

Position Bezeichnung Menge Preis
1 Ölgehäuse mit Dichtung Deckel Öldichtung Schulterlager 1 76,47 €
2 Motorgehäuse mit Stator 1 176,72 €
3 Motorwelle mit Rotor 1 80,97 €
4 Passfeder 6 x 6 x 20 1 3,75 €
5 Motor-Lager B-Seite Z-Lager 1 12,32 €
6 Motor-Lager A-Seite Schulterl. 1 30,20 €
7 Schelle für Lüfterrad 1 2,57 €
8 Öldichtung 25 x 35 x 7 1 6,53 €
9 Lüfterrad 1 17,78 €
10 Lüfterhaube 1 25,60 €
11 Flachdichtung 1 4,93 €
12 Lüsterklemme 3-pol. 1 2,68 €
13 Schaltkasten 1 8,25 €
14 Schalter mit 12 A-Überstromauslöser 1 24,85 €
15 Klemmrahmen mit Schalterabdichtung 1 3,11 €
16 Kabelverschraubung PG 13,5 2 0,54 €
17 Gegenmutter PG 13,5 2 0,64 €
18 Kondensator 40 µF 1 30,52 €
19 Netzkabel für 230V / 50/60Hz 1 22,71 €
20 Blechschraube 3,5 x 9,5 2 0,54 €
21 Blechschraube 2,9 x 16 1 0,54 €
22 Innensechskantschr. M 5 x 12 4 0,75 €
23 Innensechskantschr. M 5 x 30 4 2,25 €
24 Erdungsschraube kpl. 1 0,96 €
25 Deckel für Schaltkasten 1 10,07 €
26 Dichtung für Deckel 1 3,11 €
27 Kunststoffschraube 5 1 0,54 €
28 Blechschraube 3,9 x 13 1 0,54 €
40 Motor 230V / 50 Hz komplett mit Ölgehäuse und Lüfterrad, ohne Elektrik 4 387,81 €
41 Schaltkasten komplett 3 74,22 €
Teile in der Zeichnung mit Maus markieren und durch Klick in den Warenkorb legen.
Keine Artikelinformationen verfügbar!

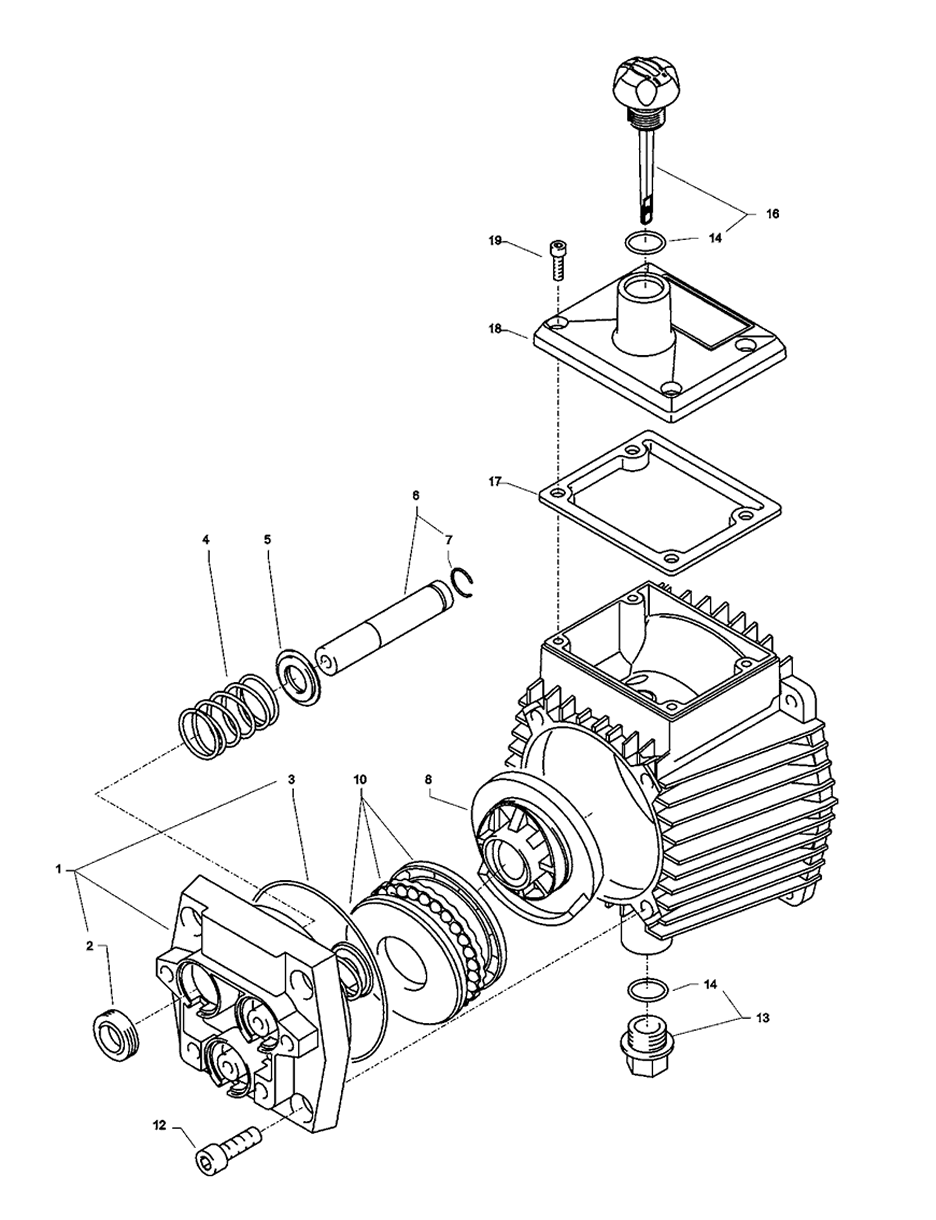

Ersatzteilliste Getriebe

Position Bezeichnung Menge Preis
1 Gehäuseplatte 1 69,19 €
2 Öldichtung 14 x 24 x 7 3 5,25 €
3 O-Ring 83 x 2 1 1,82 €
4 Plungerfeder 3 3,53 €
5 Federdruckscheibe 14 mm 3 1,18 €
6 Plunger 14 mm AZ-L 3 22,28 €
7 Sprengring 14 mm 3 0,75 €
8 Taumelscheibe 9,25° 1 32,56 €
10 Axial-Rillenkugellager 3-teilig 1 40,91 €
12 Innensechskantschraube M 8 x 25 4 1,07 €
13 Ölablassstopfen M18x1,5 mit Magnet 1 6,00 €
14 O-Ring 14 x 2 1 0,54 €
16 Ölmessstab 1 3,75 €
17 Dichtung Öldeckel 1 3,11 €
18 Deckel Ölgehäuse 1 7,82 €
19 Innensechskantschraube M 5 x 12 4 0,43 €
Teile in der Zeichnung mit Maus markieren und durch Klick in den Warenkorb legen.
Keine Artikelinformationen verfügbar!

Ersatzteilliste Unloader und Druckschalter

Position Bezeichnung Menge Preis
7 O-Ring 12 x 2 2 0,75 €
8 O-Ring 11 x 1,5 1 1,82 €
9 Edelstahlsitz 1 2,57 €
10 Sicherungsring 1 0,86 €
11 Anlaufentlastungsventil 1 13,39 €
12 Edelstahlfeder 1 0,86 €
13 Verschlussschraube 1 2,57 €
14 Steuerkolben 6mm für AZ mit Dichtungen 1 14,46 €
15 Parbaks für Kolben 14mm 1 3,11 €
16 Parbaks für Spindel 6mm 1 3,11 €
17 MS-Scheibe 1 1,18 €
18 Kolbenführung 6mm 1 5,57 €
19 Mutter M6 2 0,43 €
20 Feder schwarz für AZ-Pumpe 1 3,86 €
21 Federdruckscheibe 1 2,14 €
22 Kugellager 11 2,78 €
23 Handrad M6 für AZ-Pumpe 1 4,18 €
24 Mutter M6 mit SW 8 1 0,75 €
25 Kappe für Handrad AZ-Pumpe 11 1,07 €
26 Manometer 11 32,99 €
49 Druckfeder 1 x 8,6 x 30 1 2,57 €
50 O-Ring 3,3 x 2,4 1 2,14 €
51 Führungsteil Steuerstößel 1 8,68 €
52 O-Ring 13x 2,6 1 0,54 €
53 O-Ring 14 x 2 1 0,54 €
54 Parbaks 4mm 2 2,14 €
55 Stützscheibe 2 0,54 €
56 Edelstahlfeder 1 2,25 €
57 Steuerstößel lang 1 10,92 €
58 Parbaks 7mm 1 3,21 €
59 Stopfen M10x 1 (durchgebohrt) 1 2,46 €
60 Gehäuse Elektroschalter 1 5,36 €
61 Gummimanschette 1 1,07 €
62 Sechskant-Mutter M4 2 0,43 €
63 Überwurfmutter PG 11 1 0,43 €
64 Kabel 2x 1,5mm² 1 5,57 €
65 Blechschraube 2,8 x 16 6 0,43 €
66 Deckel Elektroschalter 1 3,53 €
67 O-Ring 44 x 2,5 1 2,57 €
68 Mikroschalter 1 6,64 €
69 Zylinderschraube m4 x 22 2 0,43 €
70 Steuerkolben kpl. Mit Handrad 1 37,27 €
71 Rep.-Satz Druckschaltermechanik 1 28,49 €
72 Druckschalter kpl. Ohne Mechanik 1 23,24 €
73 Ventilgehäuse kpl. Für K1152 TST 1 222,45 €
Teile in der Zeichnung mit Maus markieren und durch Klick in den Warenkorb legen.
Keine Artikelinformationen verfügbar!

Ersatzteilliste Ventilgehäuse

Position Bezeichnung Menge Preis
1 Ventilgehäuse 1 102,71 €
2 Ventilstopfen 5 3,11 €
3 Ventilstopfen mit R1/4“ IG 1 3,75 €
4 Ventile (rot) 6 3,75 €
5 Dichtstopfen M8 x 1 3 1,82 €
6 Dichtstopfen M10 x 1 1 1,82 €
7 O-Ring 12 x 2 12 0,75 €
8 O-Ring 11 x 1,5 1 1,82 €
9 Edelstahlsitz 1 2,57 €
10 Sicherungsring 1 0,86 €
11 Edelstahlkugel 10,0mm 1 1,82 €
12 Aluminium – Dichtring 3 0,21 €
13 Verschraubung Ermeto R1/4“ x 8 1 5,03 €
26 Manometer 1 32,99 €
27 Stützring 3 0,75 €
28 Manschette 14 x 24 x 5/2 3 3,53 €
28.1 Gewebe-Manschette 14 x 24 x 5/2 3 5,14 €
29 Backring 14 x 24 6 2,25 €
30 O-Ring 24 x 2 3 0,86 €
31 Leckagering 3 6,85 €
33 Zwischenring mit Abstützung 3 2,14 €
34 Rückschlagfeder 1 0,96 €
35 Ausgangsteil (TST) 1 10,28 €
42 Innensechskantschr. M 8 x 25 2 1,07 €
43 Innensechskantschr. M 8 x 40 2 1,39 €
44 Dichtring Kupfer 1 0,54 €
45 Sauganschluss 1 6,75 €
46 Wasserfilter 1 1,39 €
49 Steckkupplung 1 2,85 €
52 O-Ring 18 x 2 1 0,96 €
60 Reparatur-Satz Ventile 1 27,10 €
61 Reparatur-Satz Manschetten 1 54,84 €
Teile in der Zeichnung mit Maus markieren und durch Klick in den Warenkorb legen.
Keine Artikelinformationen verfügbar!

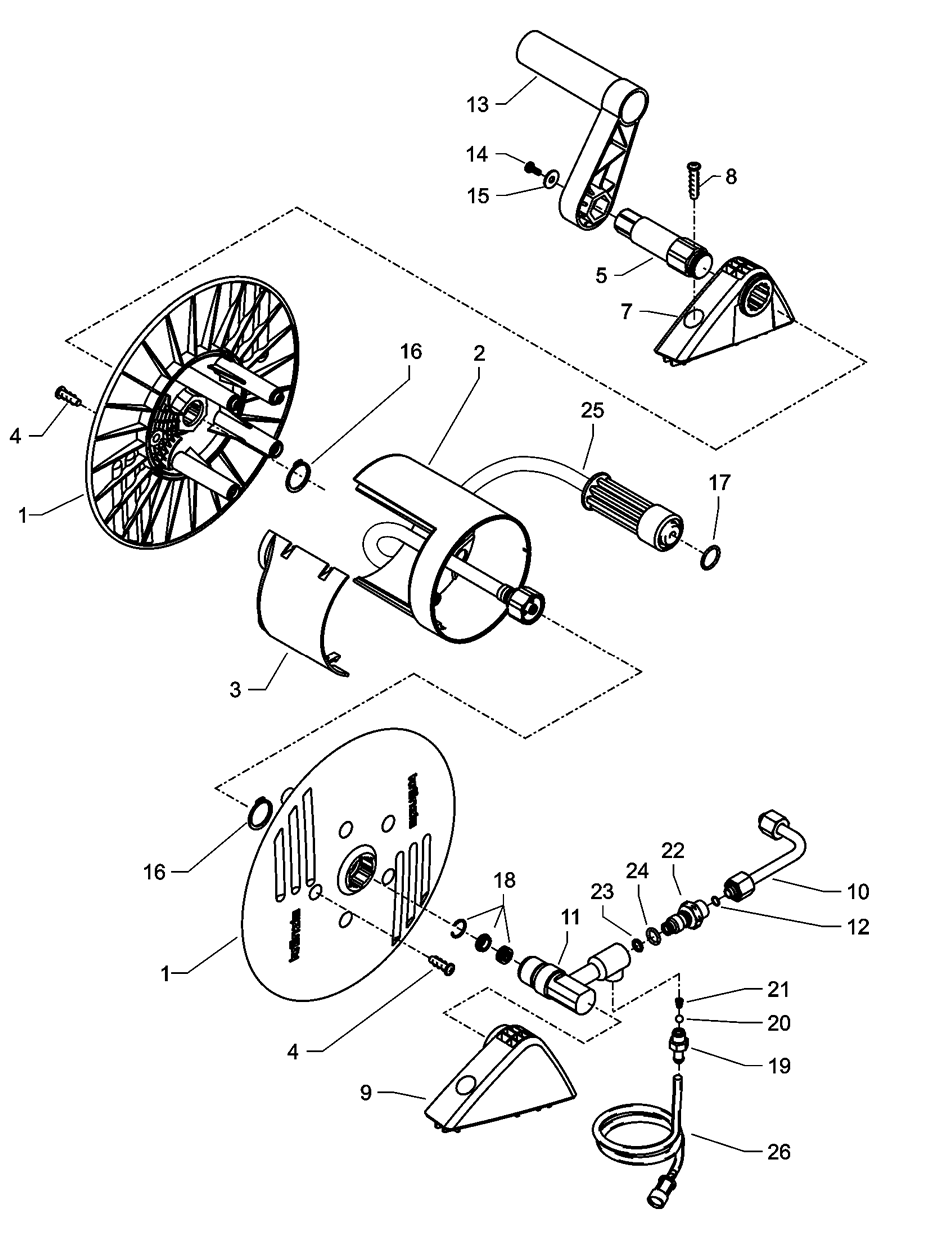

Ersatzteilliste Schlauchtrommel

Position Bezeichnung Menge Preis
1 Seitenschale 2 17,78 €
2 Trommelteil 1 11,35 €
3 Knickschutz 1 10,60 €
4 Kunststoffschraube 5,0 x 20 5 0,54 €
5 Antriebswelle 1 24,42 €
7 Lagerklotz links 1 6,21 €
8 Schraube 6,0 x 30 4 0,75 €
9 Lagerklotz rechts 1 6,21 €
10 Verbindungsrohr 1 14,24 €
11 Wasser.-Eingangsteil 1 18,42 €
12 O-Ring 6 x 0,8 2 0,54 €
13 Handkurbel 1 14,67 €
14 Schraube M5 x 14 1 0,54 €
15 Scheibe 5,3 1 0,43 €
16 Wellensicherungsring 22mm 2 0,86 €
17 O-Ring 19,3 x 2,4 1 0,96 €
18 Dichtsatz 1 10,50 €
19 Saugzapfen Schlauchanschluss 1 6,96 €
20 Edelstahlkugel 5,5mm 1 0,96 €
21 Edelstahlfeder 1 0,86 €
22 Eingangsinjektor 1 15,32 €
23 O-Ring 10,2 1 0,75 €
24 O-Ring 6,68 x 1,78 1 0,64 €
25 Hochdruckschlauch 15m NW6 1 97,68 €
26 Chemikaliensaugschlauch mit Filter 1 6,00 €
30 Schlauchtrommel kpl. Ohne HD-Schlauch 1 126,70 €
Teile in der Zeichnung mit Maus markieren und durch Klick in den Warenkorb legen.
Keine Artikelinformationen verfügbar!

Ersatzteilliste Pistole und Lanzen

Position Bezeichnung Menge Preis
1 Pistolenschale rechts + links 1 12,53 €
2 Schraube 3,5 x 14 10 0,43 €
18 O-Ring 9,3 x 2,4 1 0,96 €
19 ST 30-Nippel M 22 x 1,5AG/ M12 x 1 1 3,86 €
20 Rohr 400 lang, bds. M12 x 1 1 15,96 €
30 Klemmstück 1 4,39 €
31 Halterung für Klemmstück 1 3,75 €
32 Kunstoffhülle 1 7,60 €
33 Vario-Jet 042 1 32,34 €
100 Lanze kpl. mit Vario-Jet 042 41.156 1 38,77 €
100 M2000-Pistole kpl. 12.480 1 58,80 €
Teile in der Zeichnung mit Maus markieren und durch Klick in den Warenkorb legen.
Keine Artikelinformationen verfügbar!

Ersatzteilliste Schmutzkiller

Position Bezeichnung Menge Preis
1 Spühkörper 1 40,27 €
2 O-Ring 6 1 1,07 €
3 Düsensitz 1 9,64 €
4 Düse 042 1 28,70 €
5 Stabilisator 1 1,18 €
6 O-Ring 1 1,39 €
7 Sprühstopfen 1 9,53 €
8 Rohr 400 mm 2x M 12 x 1 1 16,17 €
9 ST 30-Nippel M 22 x 1,5 1 3,86 €
10 Rep.Satz Schmutzkiller 042 1 38,66 €
11 Kappe vorn für Schmutzkiller 1 6,75 €
12 Kappe hinten für Schmutzkiller 042 1 3,64 €
100 Schmutzkiller 042 kpl. Mit Lanze 1 58,32 €
