Kränzle Therm 895 Ersatzteilliste Interaktiv

> > > Therm 895 interaktive Ersatzteilliste
Komplettaggregat
Schaltkasten Elektronik
Wasserversorgung
Brennstoffversorgung
Brennkammer
Brenner
FlowSafetyBlock
Schlauchtrommel
Ventilgehäuse

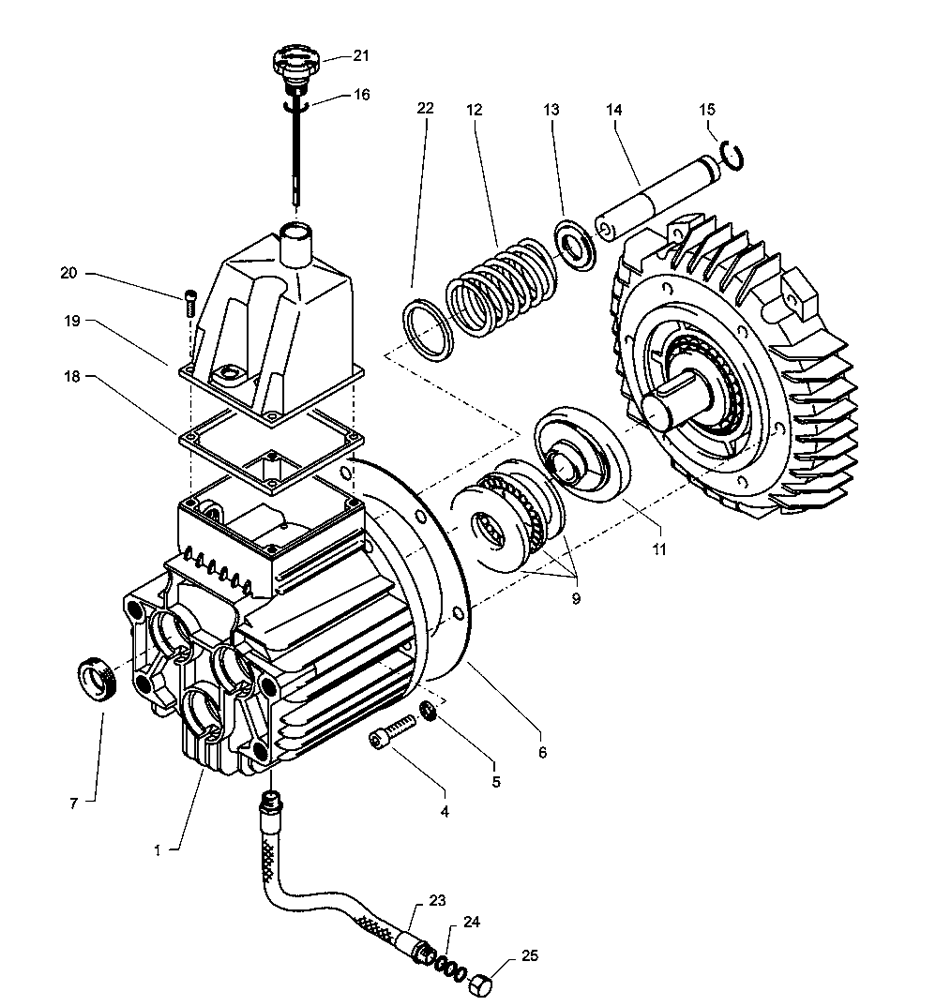

Antrieb
Motor
Lanzen
Wasserfilter
Turbokiller
Teile in der Zeichnung mit Maus markieren und durch Klick in den Warenkorb legen.
Keine Artikelinformationen verfügbar!

Ersatzteilliste Komplettaggregat

Position Bezeichnung Menge Preis
1 Cockpit 1 176,82 €
2 Brennstofftank 1 188,82 €
3 Wassertank 1 70,90 €
4 Kabelaufwicklung 1 28,49 €
5 Lanzenköcher 1 28,49 €
6 Haube rechts 1 47,12 €
7 Haube links 1 47,12 €
8 Rad 4 47,12 €
9 Radkappe 4 5,03 €
10 Bremspedal 1 11,89 €
11 Bremshebel 1 11,89 €
12 Bremsklotz 1 11,89 €
13 Tankdeckel mit O-Ring 1 6,96 €
14 Fahrgestell 1 332,55 €
15 Frontbügel 1 23,67 €
16 Schubbügel 1 28,38 €
17 Reeling 1 45,52 €
18 Top-Strebe 1 23,67 €
19 Starlock-kappe 20 mm 4 1,93 €
20 O-Ring 70 x 5 1 2,57 €
21 Innensechskantschraube M 8 x 12 4 0,75 €
22 Innensechskantschraube M 8 x 40 2 0,75 €
23 Unterlegschiebe 8,4 DIN 9021 4 0,54 €
24 Schraube 3,9 x 16 4 0,43 €
25 Stift 6 x 50 1 1,18 €
26 Starlockkappe 8 mm 1 0,86 €
27 Schlossschraube M 8 x 35 2 0,86 €
28 Ablassschraube Brennstofftank 1 5,25 €
29 Stift 6 x 40 1 1,18 €
30 Elastic-Stop-Mutter M 8 2 0,75 €
31 Dichtung für Ablassschraube 1 2,25 €
32 Netzanschlussleitung mit Stecker 1 63,19 €
33 Kunststoffschraube 6 x 30 8 0,75 €
35 Scheibe 4 3,11 €
36 Sterngriff 4 3,86 €
37 Hochdruckschlauch NW 8 10 m 1 0,00 €
37.1 Hochdruckschlauch NW 8 20 m 1 161,94 €
38 O-Ring 9,3 x 2,4 Viton 2 0,96 €
39 Pistole mit Verlängerung - Starlett II 1 62,12 €
40 Lanze mit Flachstrahldüse 25045 1 0,00 €
Teile in der Zeichnung mit Maus markieren und durch Klick in den Warenkorb legen.
Keine Artikelinformationen verfügbar!

Ersatzteilliste Schaltkasten und Elektronik

Position Bezeichnung Menge Preis
1 Elektrokasten 1 56,23 €
2 Deckel für Elektrokasten 1 41,55 €
3 Frontplatte Manometer 1 7,60 €
4 Kabelaufwicklung 2 8,25 €
5 Schraube 5 x 25 10 0,86 €
6 Bock für Schalter 1 6,00 €
7 Schraube 5,0 x 14 10 0,75 €
8 Bock für Thermostat 1 6,43 €
9 Dichtung für Thermostat 1 1,82 €
10 Dichtung für Schalter 1 3,96 €
11 Schalter 2 14,24 €
12 Mutter M4 4 0,54 €
13 Dichtung für Deckel Übertemp. 1 1,82 €
14 Bedienteil für Steuerplatine 1 148,01 €
15 Deckel für Übertemperaturauslöser 1 11,35 €
16 Steuerplatine Übertemperaturauslöser 1 58,37 €
17 Schraube 3,5 x 8 3 0,75 €
18 Schraube 4,0 x 16 8 0,75 €
19 Erdungsklemme 1 40,27 €
21 Scheibe 4,3 DIN9021 3 0,43 €
22 Steuerplatine 400 V / 50/60 Hz 1 186,78 €
23 Schütz 400 V / 50/60 Hz 1 82,68 €
24 Schraube 4,0 x 25 mit angepr. Scheibe 2 0,75 €
25 Überstromauslöser 15A 3-pol. 1 30,31 €
26 Kabeltrompete mit Zugentlastung 1 6,64 €
27 Zugentlastungsschelle 1 0,75 €
28 Schraube 3,5 x 14 2 0,43 €
29 Netzanschlussleitung Drehstrom 1 63,19 €
30 PG16-Verschraubung 1 Durchführung 2 9,00 €
31 PG16-Verschraubung 2 Durchführungen 3 3,11 €
32 PG16-Verschraubung 3 Durchführungen 1 3,11 €
33 Manometer 1 32,99 €
34 Brennstoffmanometer 1 16,92 €
35 Stecknippel DN6 x R1/4“ IG 1 5,57 €
37 Feinsicherung 1,25 A träge 1 3,86 €
38 Feinsicherung 2,0 A träge 1 3,86 €
39 Feinsicherung 630 mA träge 1 3,86 €
40 Haltebrücke 1 12,64 €
41 Schraube M 5 x 10 2 0,54 €
42 Feinsicherung 32 mA träge 1 3,86 €
45 Durchführungstülle für Kapillarrohr 2 2,25 €
47 Dichtung Elektrokasten 1 5,57 €
48 Klemmbügel für Manometer 1 1,18 €
49 Anschlussmuffe Manometer 1 3,64 €
50 Abdeckung Elektrokasten 1 9,00 €
55 Druckmessleitung 1 28,49 €
Teile in der Zeichnung mit Maus markieren und durch Klick in den Warenkorb legen.
Keine Artikelinformationen verfügbar!

Ersatzteilliste Wasserversorgung

Position Bezeichnung Menge Preis
1 Wassertank 1 70,90 €
2 Schwimmerventil 1 21,85 €
5 Anschlussstück R 3/8“ IG 1 7,07 €
6 O-Ring 13x2,6 2 0,54 €
7 Einströmschlauch 1 5,03 €
9 O-Ring 13 x 2,6 1 0,75 €
13 Wassereingangsschlauch 1 6,96 €
16 HD-Schlauch Wasserausgang 1 40,27 €
17 Haltescheibe 1 10,17 €
18 Schraube DIN912 M 5 x 12 2 0,43 €
20 Wasserausgangsteil 1 10,17 €
25 Verschlussschraube 1 3,53 €
26 Dichtring 1 2,14 €
30 Chemieventil kpl. 1 22,71 €
31 Grundteil Eckventil 1 16,92 €
32 Ventilnadel 1 2,68 €
33 Scheibe 2 1,18 €
34 Parbaks 6 mm 1 3,21 €
35 O-Ring 1 1,82 €
36 Führungsteil 1 5,14 €
37 Handrad 1 3,64 €
38 Schraube M 4x8 Messing 1 0,96 €
39 Mutter M18 x 1 1 2,14 €
40 Saugzapfen M6 1 6,10 €
41 Schlauchschelle 2 2,14 €
42 Kunststoffschlauch für Waschmittelansaugung 1 2,57 €
43 Kunststoffschlauch mit Filter 1 6,00 €
Teile in der Zeichnung mit Maus markieren und durch Klick in den Warenkorb legen.
Keine Artikelinformationen verfügbar!

Ersatzteilliste Brennstoffversorgung

Position Bezeichnung Menge Preis
1 Deckel Brennstoffversorgung 1 5,03 €
2 Flansch mit Brennstoffleitungen 1 28,49 €
3 Gummidichtung 1 5,03 €
4 PA-Schlauch DN6 0 2,68 €
5 Schwimmerschalter 1 35,24 €
6 Steckverbinder 6 -6 1 3,53 €
7 Brennstoffleitung Pumpe 1 11,14 €
8 PA-Schlauch DN6 0 2,68 €
9 PA-Schlauch DN6 0 2,68 €
10 Steckverbinderwinkel 1/4“ x 6 2 9,85 €
11 Schraube 5,0 x 25 3 0,86 €
12 Steckverbinderstutzen 1/8“ x 6 1 8,57 €
13 Ermeto-Verschraubung R1/8“ x 6L 1 6,00 €
14 Steckverbinderwinkel 1/8“ x 6 1 9,85 €
16 Anschlussteil Brennstofffilter 2 4,07 €
17 Gummidichtung 3/4“ 2 2,25 €
18 Filtergrundkörper 1 6,75 €
19 Gummidichtung 1 2,46 €
20 Siebkörper Brennstofffilter 1 6,43 €
21 Filterbecher 1 7,82 €
22 Einschraubwinkel R1/4“ AG x 10L 2 6,96 €
23 Brennstoffpumpe mit Magnetventil 1 99,28 €
24 PA-Schlauch DN6 0 2,68 €
25 Spule für Magnetventil 1 28,49 €
26 Magnetventil 1 27,31 €
27 Abstandsrohr 128 mm 1 5,03 €
40 Brennstoffpumpe kpl. 1 95,75 €
41 Brennstofffilter kpl. 1 33,09 €
Teile in der Zeichnung mit Maus markieren und durch Klick in den Warenkorb legen.
Keine Artikelinformationen verfügbar!

Ersatzteilliste Brennkammer

Position Bezeichnung Menge Preis
1 Halteblech Zündtrafo 1 4,93 €
2 Haltesockel Zündkabel 1 1,07 €
3 Zündtrafo 1 75,61 €
4 Schraube M 5 x 50 2 0,86 €
5 Hochspannungs-Zündkabel 2 27,31 €
7 Ringmutter M 8 DIN 582 3 3,64 €
8 Federring A 8 5 0,86 €
9 Edelstahlmutter M 8 2 1,07 €
10 Haltesockel-Zündkabel 1 1,07 €
11 Brennstoffleitung „Düsenstock“ 115mm 1 8,03 €
12 Winkelverschraubung 6L x 6L 1 6,00 €
13 Brennstoffleitung Pumpe 1 11,14 €
14 Edelstahlschraube M 6 x 10 3 0,75 €
16 Blechschraube 6,3 x 13 7 0,43 €
17 Unterlegscheibe A 10,5 DIN 9021 3 0,54 €
18 Sechskantschraube M 10 x 20 DIN 933 3 1,07 €
19 Druckmessleitung 1 28,49 €
20 Gebläsestutzen 1 23,67 €
21 Gebläsegehäuse 1 21,21 €
22 Lüfterrad 1 32,56 €
23 Gebläsedeckel 1 18,42 €
24 Brennermotor 230 V / 50 Hz 1 94,46 €
25 Steckkupplung 1 3,64 €
26 HD-Schlauch Eingang Brennkammer 1 16,06 €
27 Luftschieber 1 5,03 €
28 Schraube 5,0 x 14 2 0,75 €
29 Schraube M 5 x 12 1 0,75 €
30 Schraube 5,0 x 25 9 0,86 €
31 Unterlegscheibe 4,3 4 0,43 €
32 Schraube M 4 x 8 5 0,75 €
33 Gewindestift M 6 x 8 DIN 914 2 0,75 €
34 Scheibe 5,3 1 0,43 €
39 HD-Schlauch Wasserausgang 1 40,27 €
40 Temperaturfühler 1 16,06 €
41 Ermetomutter 12 mm 2 0,96 €
42 T-Einschraub-Verschraubung 1 16,71 €
43 Einschraubwinkelverschr. 3/8“ x 12L 1 6,96 €
51 Abschlussring 2 5,03 €
52 Gewindestift M 6 x 8 DIN 914 2 0,75 €
53.1 Blechschraube 4,8 x 13 2 0,43 €
53 Blechschraube 4,8 x 13 4 0,43 €
54 Übertemperatur-Fühler 1 31,06 €
55 Mutter 1 3,53 €
56 Scheibe 6,4 1 0,54 €
57 Drehknopf für Luftschieber 1 1,61 €
58 Sicherungsscheibe 2 0,54 €
59 Gegenlager für Luftverstellung 1 0,86 €
60 Welle für Luftverstellung 1 4,28 €
61 Zahnrad Antrieb Luftschieber 1 0,86 €
62 Schraube 3,5 x 14 1 0,43 €
82 Gebläseeinheit 1 213,88 €
Teile in der Zeichnung mit Maus markieren und durch Klick in den Warenkorb legen.
Keine Artikelinformationen verfügbar!

Ersatzteilliste Brenner

Position Bezeichnung Menge Preis
1 Außenmantel mit Grundplatte 1 94,46 €
2 Deckel Düsenstock 1 16,39 €
3 Innenmantel mit Bodenplatte 1 162,04 €
5 Innendeckel mit Flammrohr 1 138,05 €
6 Außendeckel 1 59,12 €
7 Brennstoffdüse 60° B 1,50 gph bei 895-1 1 17,89 €
8 Blockelektrode 1 28,49 €
9 Düsenstock Ø 25 mm, 6 Schlitze 1 52,05 €
10 Düsenhalter 1 6,96 €
11 Edelstahlschraube M 6 x 10 3 0,75 €
12 Klemmblech für Elektrode 1 5,03 €
13 Zyl.schraube mit ISK M 5 x 15 DIN6912 1 0,75 €
15 Zwischenhülse 2 6,96 €
19 Edelstahlmutter M 8 7 1,07 €
20 Federring A 8 7 0,86 €
21 Flammsensor optisch 1 50,66 €
22 Schraube M 4 x 10 4 0,75 €
25 Heizschlange 1 369,92 €
27 Isolationsplatte 1 29,67 €
Teile in der Zeichnung mit Maus markieren und durch Klick in den Warenkorb legen.
Keine Artikelinformationen verfügbar!

Ersatzteilliste Flow Safety Block

Position Bezeichnung Menge Preis
1 Ventilkörper FSB250 1 69,08 €
3 Dichtstopfen M 8 x 1 1 1,82 €
4 Ermetoverschraubung R 3/8“ x 12 mm Rohrstutzen 1 0,00 €
7 Ermetowinkel R 1/4“ x 8L 1 6,96 €
9 Ermetowinkel R 1/4“ x 6L 1 6,00 €
10 Spanstift 1 0,54 €
11 Steuerkolben 1 19,39 €
12 O-Ring 1 1,39 €
13 Kolbenführung 1 6,75 €
14 Parbaks 16 mm 1 3,53 €
15 Parbaks 8 mm 1 3,21 €
18 Hydrospeicher 1 69,19 €
19 L-Verschraubung 1 15,74 €
20 Anschlussmuffe 1 8,25 €
21 Ventilfeder 1 4,39 €
22 Federdruckscheibe 1 1,71 €
23 Sechskantmutter M 8 x 1 2 0,54 €
24 O-Ring 11 x 1,44 1 1,82 €
25 Edelstahlsitz 7,0 mm 1 2,57 €
26 Sprengring 1 0,86 €
27 Edelstahlkugel 10 mm 1 1,82 €
28 Edelstahlfeder 1 0,86 €
29 O-Ring 13,94 x 2,62 1 0,86 €
30 Verschlussschraube 1 2,57 €
32 Schlauchschelle 1 2,14 €
33 PVC-Schlauch DN 6 0 2,68 €
34 Winkeltülle R 1/4“ x 8 1 6,85 €
35 HD-Schlauch Eingang Brennkammer 1 16,06 €
38 Strömungskörper incl. Stopfen und Feder 1 21,74 €
39 Druckfeder 1 4,07 €
40 Anschlagstopfen mit Zapfen 1 0,00 €
41 O-Ring 14x2 1 0,54 €
42 Strömungskörper 1 14,14 €
43 Abdeckung 1 4,07 €
44 Schraube M 4 x 10 4 0,54 €
45 Verschraubung M18x1,5 x 12L 1 5,57 €
46 Magnetschalter 1 36,74 €
50 Steuerkolben kpl. Pos. 10 -15; 21 - 23 1 19,49 €
51 Flow-Safety-Block kpl. Pos. 1 - 15; 21 - 45 1 155,72 €
Teile in der Zeichnung mit Maus markieren und durch Klick in den Warenkorb legen.
Keine Artikelinformationen verfügbar!

Ersatzteilliste Unloader und Druckschalter

Position Bezeichnung Menge Preis
5.1 O-Ring 13,94 x 2,62 1 0,86 €
5 O-Ring 16 x 2 1 1,39 €
8 O-Ring 11 x 1,44 1 1,82 €
9 Edelstahlsitz 1 2,57 €
10 Sicherungsring 1 0,86 €
11 Edelstahlkugel 8,5 mm 1 2,57 €
12 Edelstahlfeder 1 0,86 €
13 Verschlussschraube 1 2,57 €
14 Steuerkolben 1 21,63 €
15 Parbaks 16 mm 1 3,53 €
16 Parbaks 8 mm 1 3,21 €
17 Spannstift 1 0,54 €
18 Kolbenführung spezial 1 16,06 €
19 Mutter M 8 x 1 2 0,54 €
20 Ventilfeder schwarz 1 4,39 €
21 Federdruckscheibe 1 1,71 €
22 Nadellager 1 5,25 €
23 Handrad 1 6,96 €
25 Elastic-Stop-Mutter 1 2,25 €
26 Parbaks 7 mm 1 3,21 €
27 Ausgangsteil R3/8” AG 1 5,36 €
49 O-Ring 3,3 x 2,4 1 2,14 €
50 O-Ring 5 x 1,5 1 0,54 €
51 Führungsteil Steuerstößel 1 8,68 €
52 O-Ring 12,3 x 2,4 2 0,54 €
53 O-Ring 14 x 2 1 0,54 €
54 Parbaks 4 mm 2 2,14 €
55 Stützscheibe dm 5 1 0,54 €
55.1 Stützscheibe dm 4 2 0,54 €
56 Edelstahlfeder 2 2,25 €
57 Steuerstößel lang 1 10,92 €
58 Parbaks 1 3,21 €
59 Stopfen M10x1 (durchgebohrt) 1 2,46 €
60 Gehäuse Elektroschalter (schwarz) 2 5,14 €
60.1 Gehäuse Elektroschalter (rot) 1 5,36 €
61 Gummimanschette PG 9 2 0,96 €
62 Scheibe PG 9 2 0,43 €
63 Verschraubung PG 9 2 1,39 €
64.1 Kabel 2 x 1,0 mm² 0,70 m grau 1 11,46 €
64 Kabel 2 x 1,0 mm² 0,70 m schwarz 1 0,00 €
65 Blechschraube 2,9 x 16 12 0,43 €
66 Deckel Elektroschalter (schwarz) 1 5,14 €
66.1 Deckel Elektroschalter (rot) 1 5,36 €
67 O-Ring 44 x 2,5 2 2,57 €
68 Mikroschalter 2 7,60 €
69 Zylinderschraube M 4 x 20 4 0,43 €
70 Sechskant-Mutter M 4 4 0,43 €
72 Druckfeder 1 x 8,6 x 30 1 2,57 €
73 Grundteil Elektroschalter 1 6,75 €
74 Steuerkolben 1 8,14 €
80 Steuerkolben kpl. mt Handrad 1 37,06 €
81 Rep.-Satz Druckschaltermechanik 1 28,49 €
82 Druckschalter (rt) ohne Mechanik 1 17,78 €
83 Ventilgehäuse kpl. ohne E-Schalter 1 377,10 €
84 Rep.-Satz Druckschalter 3/8" AG 1 28,49 €
85 Druckschalter (sw) ohne Mechanik 1 18,10 €
86 Druckschalter (rt) mit Mechanik (Pos. 81 + 82) 1 33,09 €
87 Druckschalter (sw) mit Mechanik (Pos. 84 + 85) 1 33,09 €
Teile in der Zeichnung mit Maus markieren und durch Klick in den Warenkorb legen.
Keine Artikelinformationen verfügbar!

Ersatzteilliste Ventilgehäuse

Position Bezeichnung Menge Preis
1 Ventilgehäuse 1 184,32 €
2 O-Ring 18 x 2 6 0,75 €
3 Ein- / Auslassventil 6 6,75 €
4 O-Ring 21 x 2 6 1,07 €
5 Ventilstopfen 5 9,53 €
6 Sicherungsring 4 0,75 €
7 Innensechskantschraube M 12 x 45 4 1,61 €
13 Gewebemanschette 20 mm 3 8,03 €
14 Backring 20 mm 6 2,25 €
15 O-Ring 31,42 x 2,62 3 2,25 €
16 Leckagering 20 mm 3 7,60 €
17 Cu-Dichtring 21 x 28 x 1,5 2 3,43 €
18 Manschette 20 mm 3 8,03 €
19 Verschlussschraube R 1/2“ 1 4,07 €
20 Distanzring mit Abstützung 3 8,35 €
21 Verschlussschraube R 1/2“ mit Tülle 1 9,10 €
23 Druckring 20 mm 3 2,25 €
24 Zwischenring 20 mm 3 9,32 €
25 O-Ring 11 x 1,5 1 1,82 €
26 Edelstahlsitz Ø 7 1 2,57 €
27 Sprengring 1 0,86 €
28 Ausgangsteil Pumpe R1/4“ x 12L 1 5,36 €
29 Dichtring 1 1,82 €
30 Stopfen 3/8“ 1 2,46 €
31 Dichtstopfen M 10 x 1 1 1,82 €
32 Dichtstopfen M 8 x 1 2 1,82 €
33 Ausgangsteil 1 10,28 €
34 Edelstahlkugel Ø10 1 1,82 €
35 Rückschlagfeder „K“ 1 0,96 €
37 O-Ring 18 x 2 1 0,96 €
38 Cu-Dichtring 17x22x1,5 2 1,82 €
39 Sauganschluss 3/8"AGx 3/4"AG 1 6,75 €
40 O-Ring 13*2,6 1 0,54 €
41 Ansaugschlauch 1 42,95 €
42 Verschlussstopfen R3/8" 1 3,11 €
Teile in der Zeichnung mit Maus markieren und durch Klick in den Warenkorb legen.
Keine Artikelinformationen verfügbar!

Ersatzteilliste Antrieb

Position Bezeichnung Menge Preis
Ölgehäuse AQ kpl. ohne Taumelscheibe 1 216,98 €
1 Ölgehäuse 1 86,22 €
4 Innensechskantschraube M8 x 30 6 1,61 €
5 Sicherungsscheibe 6 0,86 €
6 Flachdichtung 1 3,86 €
7 Öldichtung 20 x 30 x 7 3 6,64 €
9 Axial-Rollenkäfig 1 34,70 €
11 Taumelscheibe 9,5° 1 57,73 €
12 Plungerfeder 3 6,00 €
13 Federdruckscheibe 3 3,11 €
14 Plunger 20mm (lang) 3 34,70 €
15 Sprengring 3 1,71 €
16 O-Ring 14 x 2 2 0,54 €
18 Flachdichtung 1 3,11 €
19 Deckel 1 8,68 €
20 Innensechskantschraube M5 x 12 4 0,43 €
21 Ölmessstab 1 11,89 €
22 Stützscheibe für Plungerfeder 3 3,75 €
23 Ölablassschlauch 1 15,42 €
24 Kupferring 8 x 14 x 1,5 1 0,54 €
25 Verschlusskappe 3 3,64 €
Teile in der Zeichnung mit Maus markieren und durch Klick in den Warenkorb legen.
Keine Artikelinformationen verfügbar!

Ersatzteilliste Motor

Position Bezeichnung Menge Preis
1 Stator 112 5,5W 400V / 50Hz 1 259,40 €
2 A-Lager Flansch 1 95,21 €
3 Rotor 112 400V / 50Hz 1 61,48 €
4 Lüfterrad BG 112 1 11,35 €
5 Lüfterhaube BG112 1 10,60 €
6 Klemmkasten 1 29,67 €
7 Flachdichtung 1 4,93 €
8 Lüsterklemme 2,5mm² 4-polig 1 2,57 €
9 PG-Verschraubung PG 13,5 1 7,07 €
10 Kegelrollenlager 31306 1 36,63 €
11 Öldichtung 35x 47 x 7 1 8,78 €
12 Passfeder 8 x 7 x 28 1 8,35 €
13 Kugellager 6206 - 2Z 1 18,85 €
14 Innensechskantschraube M6 x 30 4 0,54 €
16 Blechschraube 2,9 x 16 1 0,54 €
19 Schraube M4 x 12 4 0,54 €
20 Schelle für Lüfterrad BG112 2 1,18 €
21 Schraube M4 x 12 4 0,54 €
22 Erdungsschraube kpl. 1 0,96 €
25 Aggregathalterung 1 47,12 €
26 Schwingmetall 30x30 4 5,89 €
27 Unterlegscheibe 7 0,54 €
28 Innensechskantschraube M8*40 3 1,39 €
29 Gummipuffer 15x15 2 2,68 €
Teile in der Zeichnung mit Maus markieren und durch Klick in den Warenkorb legen.
Keine Artikelinformationen verfügbar!

Ersatzteilliste Pistole und Lanzen

Position Bezeichnung Menge Preis
1 Ventilkörper mit Handgriff 1 34,06 €
2 Schutzhülse 1 5,25 €
3 Abdeckschutz 1 2,68 €
4 Betätigungshebel 1 5,25 €
5 Sicherungshebel 1 2,68 €
6 Abschlußschraube M16 x 1 1 2,25 €
7 Stopfen 1 2,78 €
8 Gewindeführungshülse R1/4" AG 1 3,64 €
9 Aufsteuerbolzen 1 3,64 €
10 Stift 1 0,75 €
11 Lagernadel 1 1,82 €
12 Edelstahlfeder 1 2,78 €
13 Edelstahlkugel 1 2,57 €
14 Edelstahlsitz 1 3,00 €
15 O-Ring 11 x 1,44 1 1,82 €
16 O-Ring 3.3 x 2.4 1 2,14 €
17 Blechschraube 3.9 x 8 4 0,96 €
18 Druckstück 1 0,75 €
19 Rohr kunststoffumspritzt bds. R 1/4" AG 1 14,67 €
20 Überwurfmutter ST 30 M22 x 1.5 IG 1 3,96 €
21 Außen-Sechskant-Nippel R 1/4" IG 1 1,82 €
22 O-Ring 9,3 x 2,4 1 0,96 €
23 Aluminium-Dichtring 4 0,21 €
24 O-Ring 15 x 1,5 1 2,14 €
25 Sicherungsring 1 0,86 €
51 Düsenschutz 1 3,86 €
52 Rohr 500mm; bds. R1/4" 1 18,85 €
53 ST 30 Nippel M22 x 1,5 / R1/4" m.ISK 1 3,86 €
54 Flachstrahldüse 25045 1 6,43 €
58 Starlet-Pistole kpl. mit Verlängerung 1 62,12 €
59 Rep.-Satz „Starlet II“ bestehend aus 1x 8, 9, 13-16, 24-26 1 12,53 €
Teile in der Zeichnung mit Maus markieren und durch Klick in den Warenkorb legen.
Keine Artikelinformationen verfügbar!

Ersatzteilliste Wasserfilter

Position Bezeichnung Menge Preis
1 Filtergrundkörper 1 6,75 €
2 Filterbecher 1 7,82 €
3 Siebkörper 1 3,53 €
4 Gummidichtung 1 2,46 €
8 O-Ring 14 x 2 1 0,54 €
9 Tülle 1 9,53 €
10 O-Ring 13 x 2.6 1 0,75 €
11 Überwurfmutter 1 4,93 €
12 Filter komplett (Pos 1 - 11) 1 24,20 €
