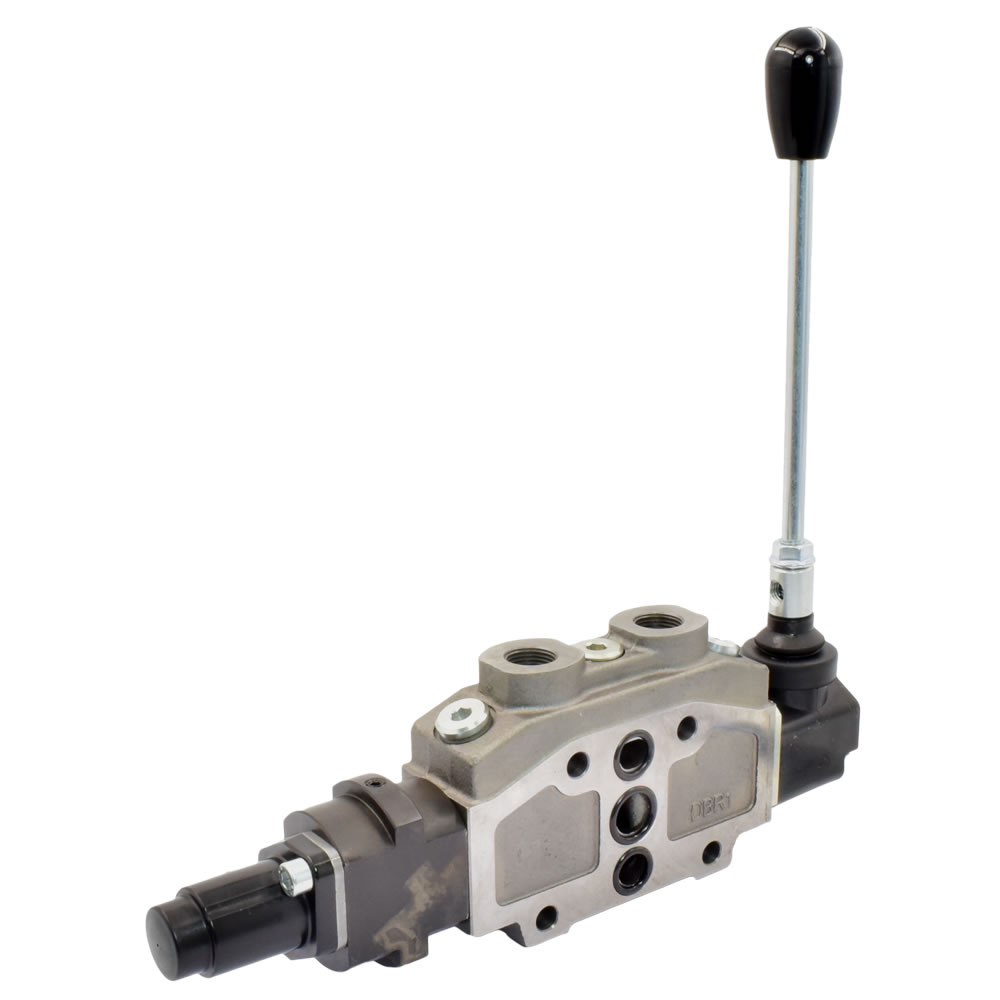

Handhebelventile 50 Liter, Selbstmontage

Eingangselement

Mit Druckbegrenzungsventil, einstellbar (Standardeinstelldruck 180 bar)

Anschluss:

G1/2"

Kenngrößen:

Max. Durchfluss: 50 l/min
Max. Druck: 300 bar
Max. Rücklaufdruck: 35 bar
Temperaturbereich: -30 °C bis + 90 °C

Ausgangselement

Anschluss:

G1/2"

Kenngrößen:

Max. Durchfluss: 50 l/min
Max. Druck: 300 bar
Max. Rücklaufdruck: 35 bar
Temperaturbereich: -30 °C bis + 90 °C

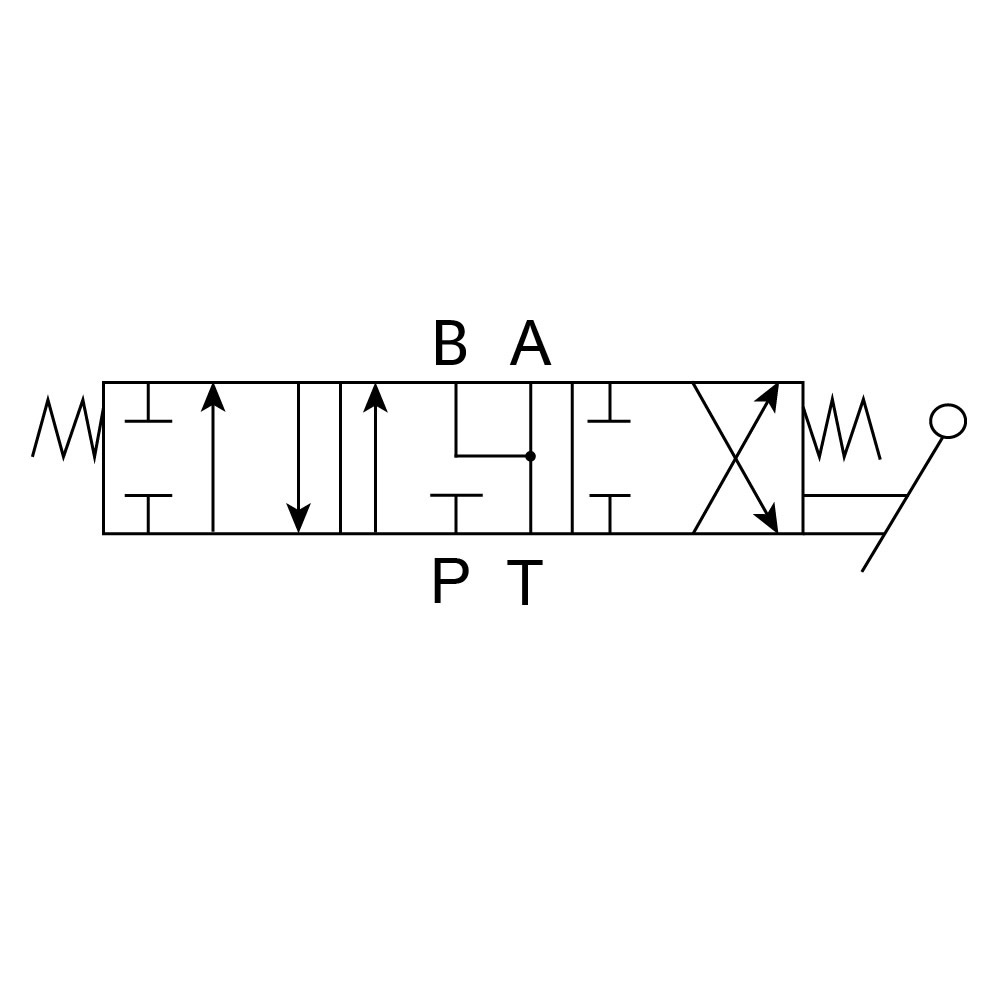

Doppeltwirkendes Flanschventil

Anschluss:

G3/8"

Kenngrößen:

Max. Durchfluss: 50 l/min
Max. Druck: 300 bar
Max. Rücklaufdruck: 35 bar
Temperaturbereich: -30 °C bis + 90 °C

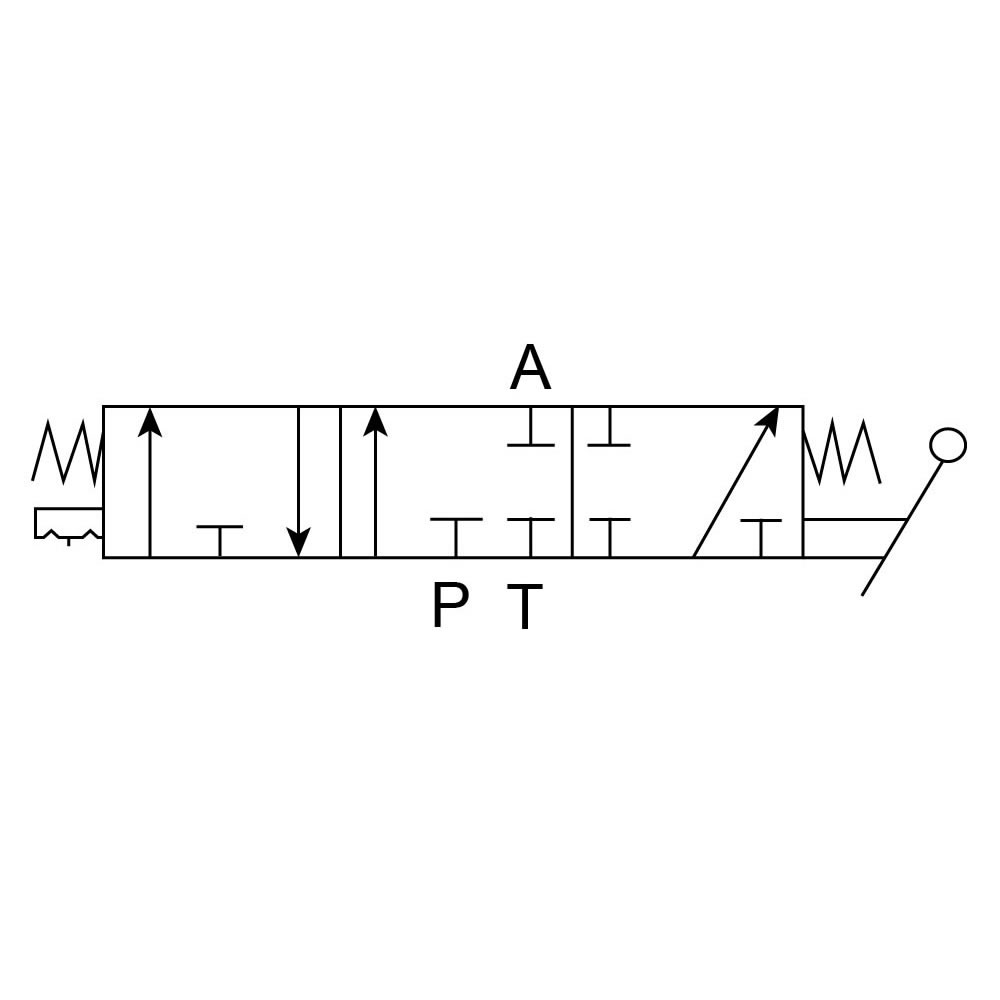

Einfachwirkendes Flanschventil

Anschluss:

G3/8"

Kenngrößen:

Max. Durchfluss: 50 l/min
Max. Druck: 300 bar
Max. Rücklaufdruck: 35 bar
Temperaturbereich: -30 °C bis + 90 °C

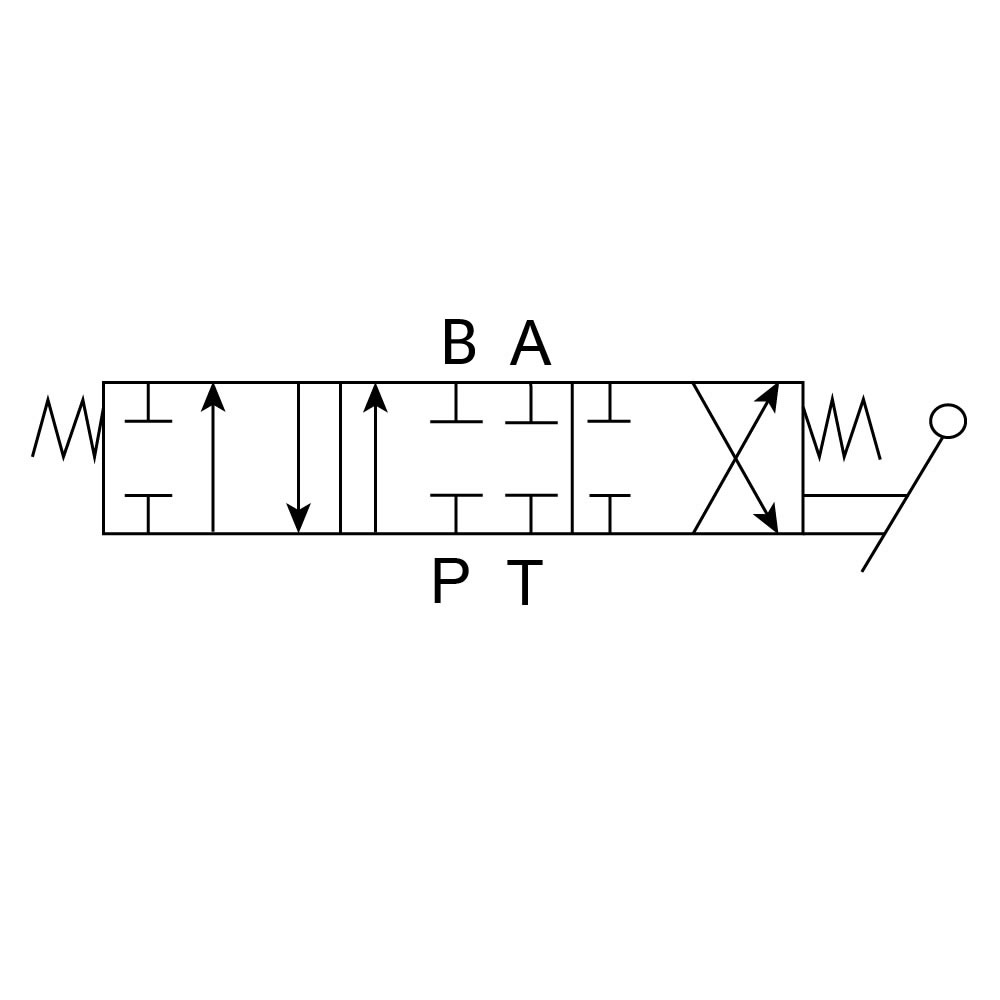

Doppeltwirkendes Flanschventil für Motor- oder Sperrventilbetrieb

Anschluss:

G3/8"

Kenngrößen:

Max. Durchfluss: 50 l/min
Max. Druck: 300 bar
Max. Rücklaufdruck: 35 bar
Temperaturbereich: -30 °C bis + 90 °C

Anwendungsbeispiele:

- Abtrommeln einer Seilwinde von Hand im Freilauf
- Verhindern des selbstständigen Ausfahrens eines Zylinders (in Verbindung mit einem Sperrventil)

Doppeltwirkendes Flanschventil mit zusätzlicher Schwimmstellung

In Schwimmstelleung rastet der Hebel ein.

Anschluss:

G3/8"

Kenngrößen:

Max. Durchfluss: 50 l/min
Max. Druck: 300 bar
Max. Rücklaufdruck: 35 bar
Temperaturbereich: -30 °C bis + 90 °C

Stehbolzen-Montagesatz für Steuerblöcke

Die benötigte Größe ist gleich der Anzahl der gewünschten Flanschventile. Eingangs- und Ausgangselement zählen nicht dazu.

Rastenbausatz

Zum Nachrüsten einer Hebelfeststellraste in der gewünschten Schaltstellung.

Verschlussstopfen

Die Handhebelventile unserer Baureihe haben serienmäßig Neutralumlauf. Benötigen Sie gesperrten Neutralumlauf (z.B. für John-Deere mit Regelpumpe) oder Druckölweiterleitung, dann muss der Verschlussstopfen in das Ausgangselement eingeschraubt werden (eine ausführliche Beschreibung liegt bei).

Handhebel mit Kunststoffknopf

Gewinde M8, L=180mm

Schaltkopf komplett

Dichtsatz für CH50

- passend zu 50l-Handhebelventilen

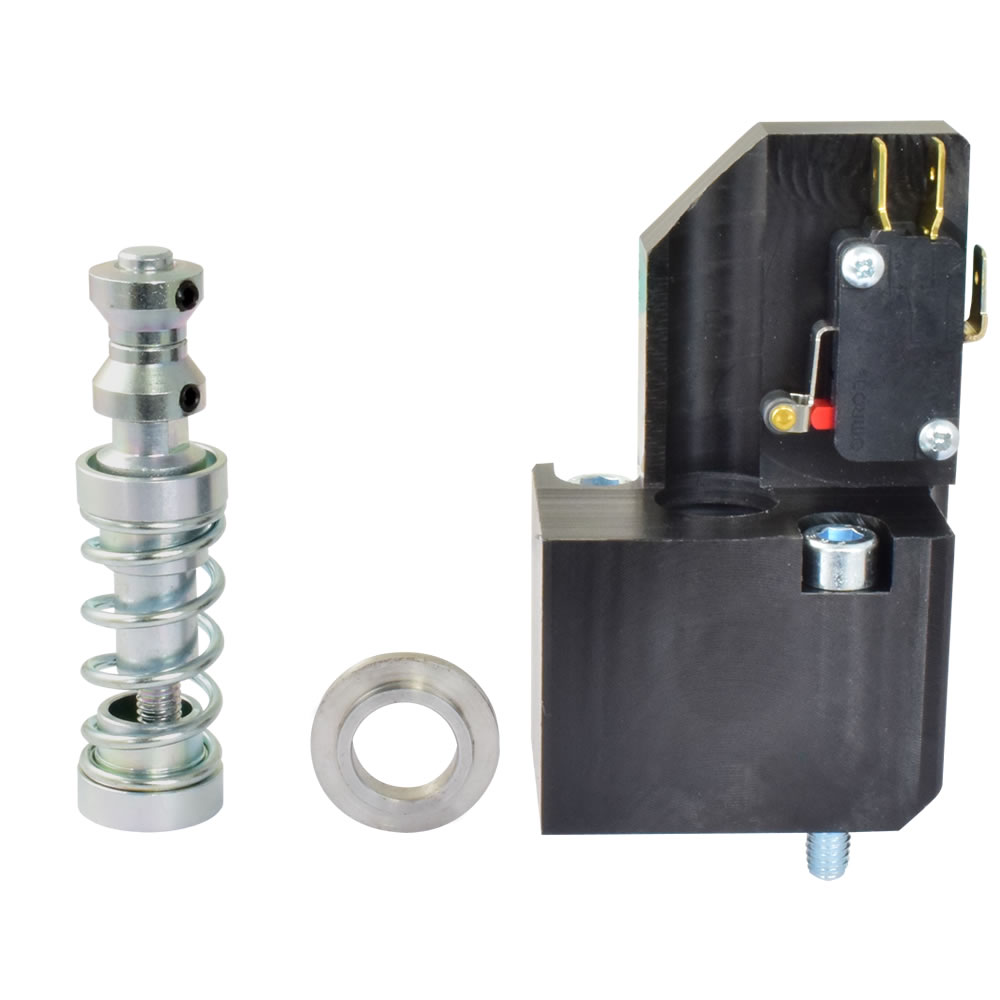

Mikroschalter für Handventil

Einhebelbetätigung (Kreuzhebelstellung)

Zum Steuern von zwei Flanschventilen mit nur einem Hebel (Joystick- steuerung). Es können sowohl beide Ventile gleichzeitig als auch getrennt gesteuert werden.

Fernbetätigung (per Kabelzug)

Zum Steuern von zwei Flanschventilen mit nur einem Hebel (Joystick- steuerung). Es können sowohl beide Ventile gleichzeitig als auch getrennt gesteuert werden. Ideal geeignet zum Steuern Ihres Frontladers, wenn Sie die Steuerventile außerhalb der Kabine anbringen müssen.
