Wegeventile (Hydraulische Weichen) und Schaltgriffe

Startseite | Hydraulikkomponenten | Magnetventile | Wegeventile (Hydraulische Weichen), Schaltgriffe
6/2-Wegeventil, M18x1,5, 80 l/min
6/2-Wegeventil, G3/8, 50 l/min
8/3-Wegeventil, M18x1,5, 60 l/min
Schaltgriff mit 14 mm Bohrung
Schaltgriff mit Innengewinde M10
  • Pfeil links
  • Pfeil rechts
6/2-Wegeventil, M18x1,5, 80 l/min
6/2-Wegeventil, M18x1,5, 80 l/min

6/2-Wegeventil, M18x1,5, 80 l/min

Besitzt die Funktion einer hydraulischen Weiche.

Anwendung

Ermöglicht die wechselseitige Bedienung zweier doppeltwirkender Verbraucher mit nur einem Steuerventil. Die Betätigung erfolgt durch einen Magneten, der über Drucktaster am Hebel des Steuerventils angesteuert wird.

Schaltfunktion

Im stromlosen Zustand sind die Anschlüsse T und A sowie P und B miteinander verbunden, bei bestromter Spule werden die Anschlüsse T und C sowie P und D verbunden.

Kenngrößen

Anschlüsse: M18x1,5
Max. Druck: 250 bar
Max. Durchfluss: 80 l/min
6/2-Wegeventil
vergrößern 6/2-Wege...
Schaltplan HE-SV165A.
vergrößern Schaltpl...
Datenblatt Eigenschaften
Datenblatt E...
Menge
Spannung
Filter
Artikel-Nr.
Preis

12V DC HE-SV165A/012312,29 €Mehr Informationen
24V DC HE-SV165A/024 312,29 €
6/2-Wegeventil, G3/8, 50 l/min
6/2-Wegeventil, G3/8, 50 l/min

6/2-Wegeventil, G3/8, 50 l/min

Besitzt die Funktion einer hydraulischen Weiche.

Anwendung

Ermöglicht die wechselseitige Bedienung zweier doppeltwirkender Verbraucher mit nur einem Steuerventil. Die Betätigung erfolgt durch einen Magneten, der über Drucktaster am Hebel des Steuerventils angesteuert wird.

Schaltfunktion

Im stromlosen Zustand sind die Anschlüsse X und C sowie Y und D miteinander verbunden, bei bestromter Spule werden die Anschlüsse X und A sowie Y und B verbunden.

Kenngrößen

Anschlüsse: G3/8
Max. Druck: 210 bar
Max. Durchfluss: 50 l/min
6/2-Wegeventil
vergrößern 6/2-Wege...
Schaltplan HE-SV142.
vergrößern Schaltpl...
Datenblatt Eigenschaften
Datenblatt E...
Menge
Spannung
Filter
Artikel-Nr.
Preis

12V DC HE-SV142/012155,44 €Mehr Informationen
24V DC HE-SV142/024 155,44 €
8/3-Wegeventil, M18x1,5, 60 l/min
8/3-Wegeventil, M18x1,5, 60 l/min

8/3-Wegeventil, M18x1,5, 60 l/min

Besitzt die Funktion einer hydraulischen Doppelweiche.

Anwendung

Ermöglicht die wechselseitige Bedienung dreier doppelt wirkender Verbraucher mit nur einem Steuerventil. Die Betätigung erfolgt durch einen Magneten, der über Drucktaster am Hebel des Steuerventils angesteuert wird.

Schaltfunktion

Im stromlosen Zustand sind die Anschlüsse P und C sowie T und D miteinander verbunden.
Bei Spannung am Magnetstecker S1 sind die Anschlüsse P und A sowie T und B verbunden.
Bei Spannung am Magnetstecker S2 sind die Anschlüsse P und E sowie T und F verbunden.

Kenngrößen

Anschlüsse: M18x1,5
Max. Druck: 250 bar
Max. Durchfluss: 60 l/min
Hinweis
vergrößernvergrößern
Datenblatt Eigenschaften
Datenblatt E...
Menge
Spannung
Filter
Artikel-Nr.
Preis

12V DC HE-SV177/012622,11 €Mehr Informationen
24V DC HE-SV177/024 622,11 €
Schaltgriff mit 14 mm Bohrung
Schaltgriff mit 14 mm Bohrung

Schaltgriff mit 14 mm Bohrung

Die Befestigung erfolgt über eine 14-mm-Bohrung im Handgriff.
Schaltgriff HE-ET133 Anschlüsse
vergrößern Schaltgr...
Schaltgriff HE-ET133S01 Anschlüsse
vergrößern Schaltgr...
Schaltgriff HE-ET133S02 Anschlüsse
vergrößern Schaltgr...
Schaltgriff HE-ET133S01+02 Anschlüsse
vergrößern Schaltgr...
Menge
Ausstattung
Filter
max. bedienbare
Magnete
Filter
max. zeitgleich
ansteuerbare Magnete
Filter
Artikel-Nr.
Preis

1 Drucktaster 1 1 HE-ET13344,32 €Mehr Informationen
1 Wipptaster 2 1 HE-ET133S01 43,80 €
2 Wipptaster 4 2 HE-ET133S02 50,89 €
Schaltgriff mit Innengewinde
Schaltgriff mit Innengewinde

Schaltgriff mit Innengewinde M10

Die Befestigung erfolgt über ein Innengewinde M10 im Handgriff.
Schaltgriff HE-ET133 Anschlüsse
vergrößern Schaltgr...
Schaltgriff HE-ET133 Anschlüsse
vergrößern Schaltgr...
Schaltgriff HE-ET134S03 Anschlüsse
vergrößern Schaltgr...
Schaltgriff HE-ET134S03 Anschlüsse
vergrößern Schaltgr...
Schaltgriff HE-ET134S03 Anschlüsse
vergrößern Schaltgr...
Menge
Ausstattung
Filter
max. bedienbare
Magnete
Filter
max. zeitgleich
ansteuerbare Magnete
Filter
Artikel-Nr.
Preis

1 Drucktaster 1 1 HE-ET134 73,86 €

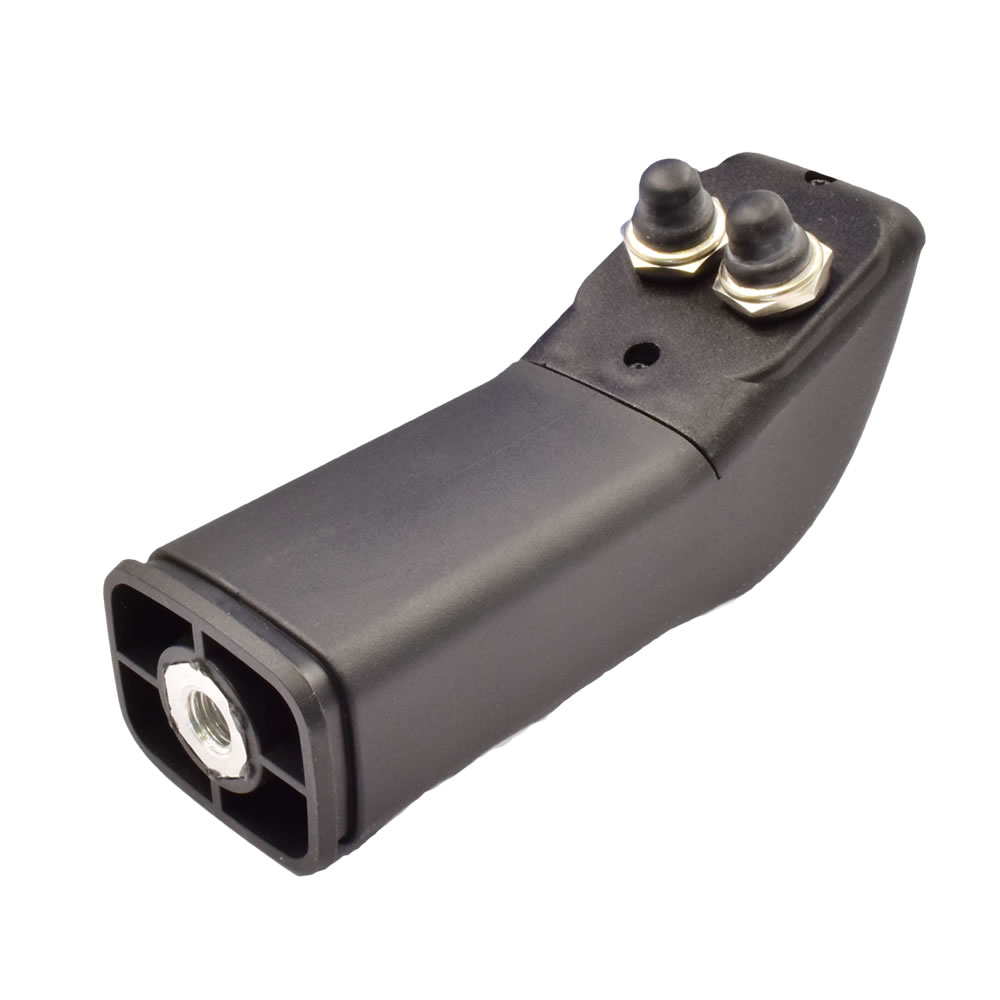

2 Drucktaster 2 2 HE-ET134S01 88,57 €

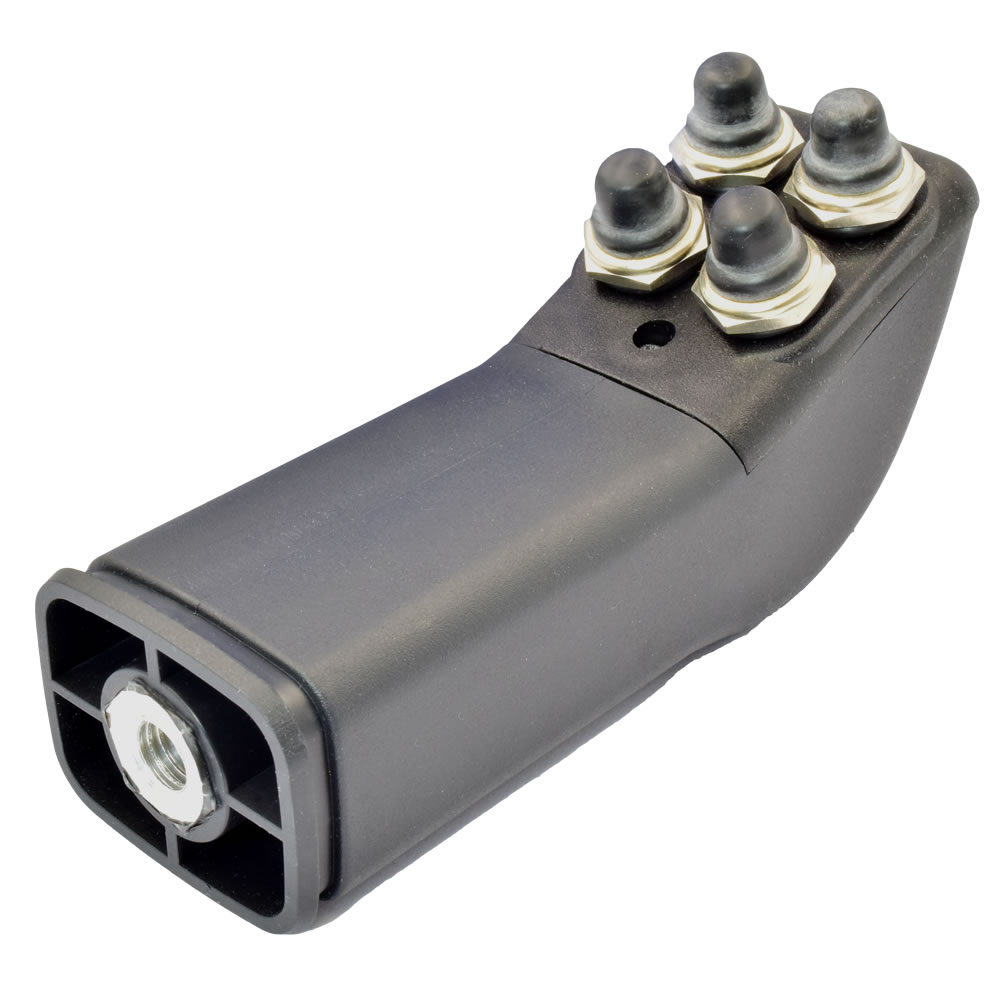

4 Drucktaster 4 4 HE-ET134S02121,99 €Mehr Informationen
1 Wipptaster 2 1 HE-ET134S03 83,18 €
2 Wipptaster 4 2 HE-ET134S04 110,21 €
