Hydraulikzylinder doppeltwirkend - Hub 1000mm, Druckkraft ca. 7,7 t, 200bar

Doppeltwirkender Hydraulikzylinder
Hydraulikzylinder Anschluss
Querbuchse
Technische Zeichnung

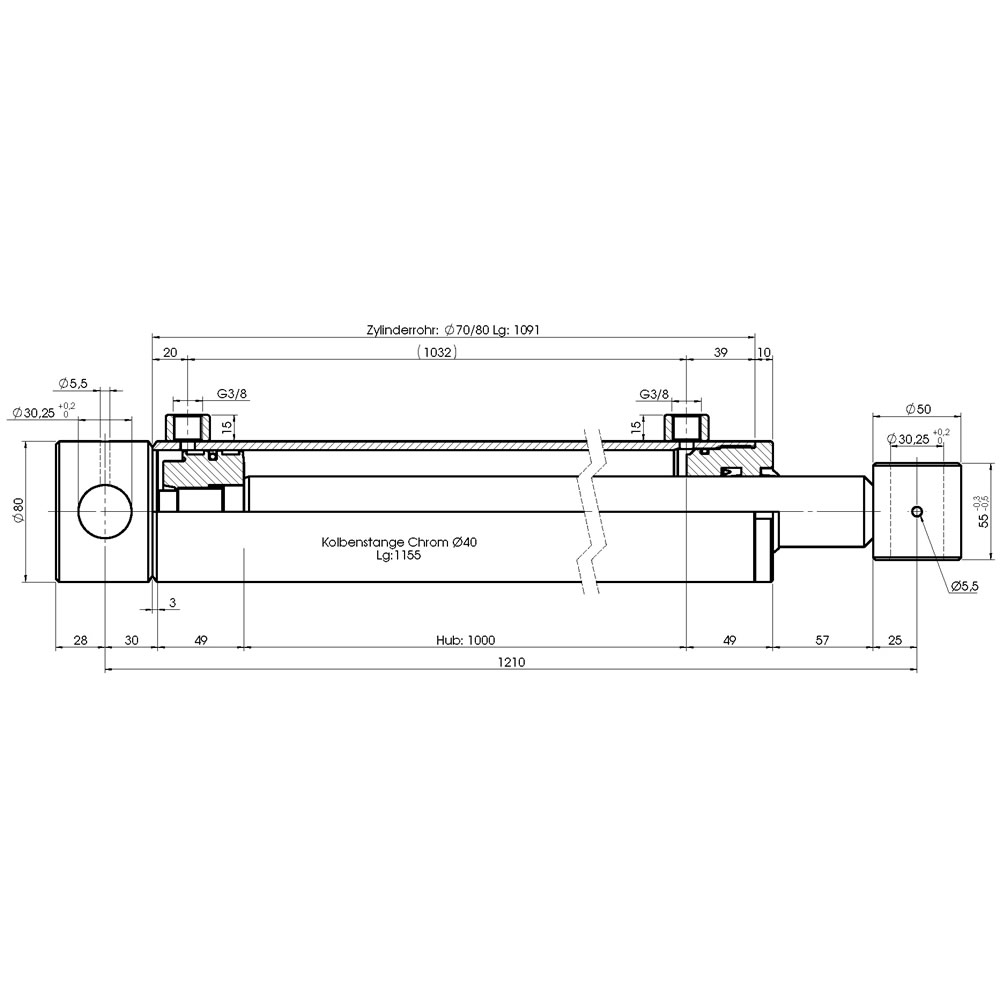

Technische Zeichnung, bemaßt
305,12  €
Preis inkl. 19,00% Mwst.
Auf Lager - Kostenloser Versand innerhalb Deutschlands
Versand
Zzgl. GLS: 6,65 EUR, DHL: 14,65 EUR innerhalb Deutschlands, sonst 20,00 EUR.
Artikel-Nr.: CH-704/10
  • Qualitätsprodukt der Marke Chapel
  • Doppeltwirkend
  • Hub: 1000mm
  • Druckkraft: 77kN (etwa 7,7 Tonnen) bei 200bar

Hydraulikzylinder doppeltwirkend - Hub 1000mm, Druckkraft ca. 7,7 Tonnen, 200bar

Dieser doppeltwirkende Hydraulikzylinder mit 1000 mm Hub ist ein Qualitätsprodukt der Marke Chapel. Ein doppeltwirkender Hydraulikzylinder (Hydraulikstempel) hat zwei Kolbenflächen, die von beiden Seiten mit Hydraulikflüssigkeit beaufschlagt werden können. Damit kann der Zylinder aktiv ein- und ausfahren. Die Wirkfläche beim Einfahren ist geringer als beim Ausfahren, weil die Kolbenstange des Zylinders an dieser Fläche befestigt ist. Damit hat der Zylinder beim Einfahren eine höhere Geschwindigkeit und eine geringere Kraft (Zugkraft) als beim Ausfahren.

Eigenschaften

  • Hub: 1000mm
  • Druckkraft: 77kN (etwa 7,7 Tonnen) bei 200bar
  • Zugkraft: 51,8kN (etwa 5,1 Tonnen) bei 200bar
  • Max. Hubgeschwindigkeit: 0,5m/s
  • Max. Betriebsdruck: 200 bar
  • Temperaturbereich: -30°C bis +90°C

Abmessungen

  • KO: 70mm (Kolbendurchmesser)
  • ST: 40mm (Stangendurchmesser)
  • D: 30,25mm
  • E: 1210mm
  • F: 55mm
  • A: 80mm
  • I: 50mm
  • G: G3/8
  • C: 28mm
Hersteller: Chapel, Hersteller-Nr.: 704/10, EAN: 4051354181743
