Hydraulikzylinder doppeltwirkend - Hub 500mm, Druckkraft ca. 7,7 Tonnen, 200bar

229,07 €

Preis inkl. 19,00% Mwst.

Artikel-Nr.: CH-704/5

Qualitätsprodukt der Marke Chapel
Doppeltwirkend
Hub: 500mm
Druckkraft: 77kN (etwa 7,7 Tonnen) bei 200bar

Beschreibung

Hydraulikzylinder doppeltwirkend - Hub 500mm, Druckkraft ca. 7,7 Tonnen, 200bar

Dieser doppeltwirkende Hydraulikzylinder mit 500 mm Hub ist ein Qualitätsprodukt der Marke Chapel. Ein doppeltwirkender Hydraulikzylinder (Hydraulikstempel) hat zwei Kolbenflächen, die von beiden Seiten mit Hydraulikflüssigkeit beaufschlagt werden können. Damit kann der Zylinder aktiv ein- und ausfahren. Die Wirkfläche beim Einfahren ist geringer als beim Ausfahren, weil die Kolbenstange des Zylinders an dieser Fläche befestigt ist. Damit hat der Zylinder beim Einfahren eine höhere Geschwindigkeit und eine geringere Kraft (Zugkraft) als beim Ausfahren.

Eigenschaften

Hub: 500mm
Druckkraft: 77kN (etwa 7,7 Tonnen) bei 200bar
Zugkraft: 51,8kN (etwa 5,1 Tonnen) bei 200bar
Max. Hubgeschwindigkeit: 0,5m/s
Max. Betriebsdruck: 200 bar
Temperaturbereich: -30°C bis +90°C

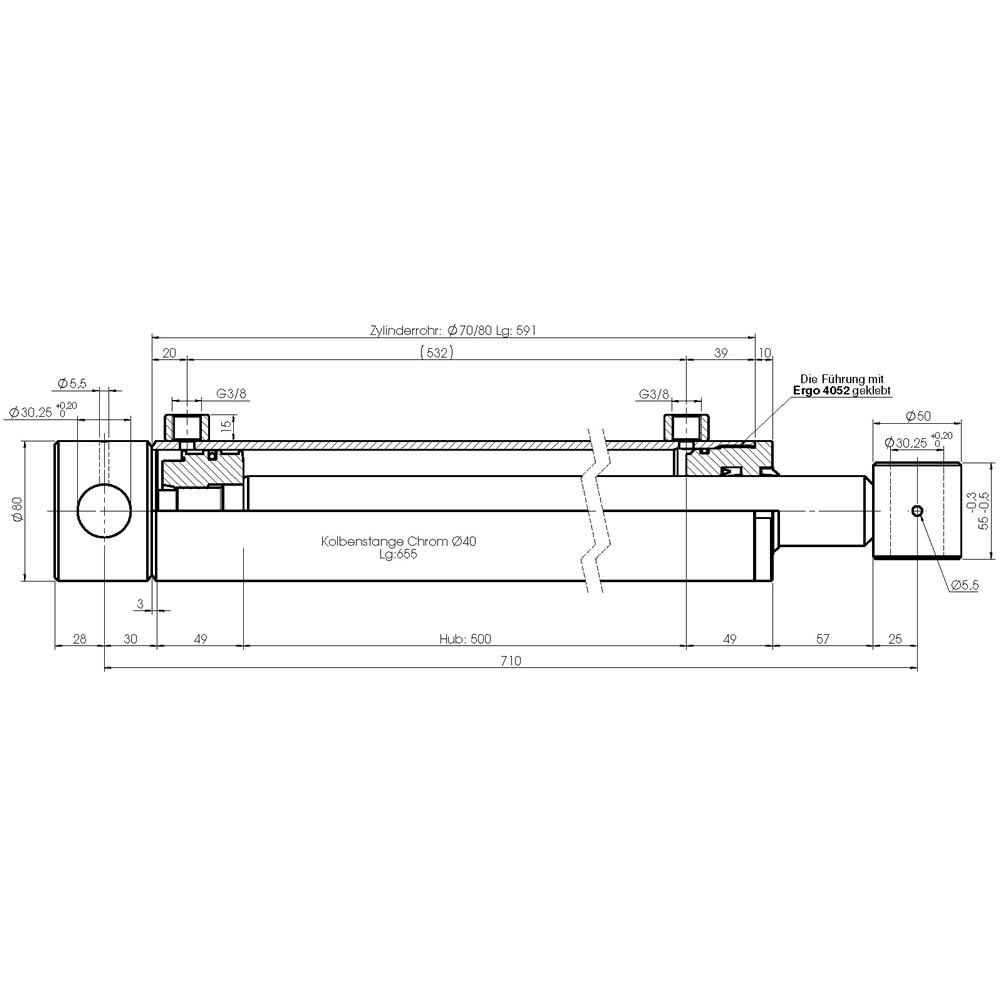

Abmessungen

KO: 70mm (Kolbendurchmesser)
ST: 40mm (Stangendurchmesser)
D: 30,25mm
E: 710mm
F: 55mm
A: 80mm
I: 50mm
G: G3/8
C: 28mm

Hersteller: Chapel, Hersteller-Nr.: 704/5, EAN: 4051354036586

Downloads

Download

Download der CAD STEP-Dateialt="Download der CAD STEP-Datei"

Datenblätter

Datenblatt
