Hydraulikzylinder doppeltwirkend - Hub 200mm, Druckkraft ca. 10 Tonnen, 200bar

227,48 €

Preis inkl. 19,00% Mwst.

Artikel-Nr.: CH-705/2

Qualitätsprodukt der Marke Chapel
Doppeltwirkend
Hub: 200mm
Druckkraft: 100,5kN (etwa 10 Tonnen) bei 200bar

Beschreibung

Hydraulikzylinder doppeltwirkend - Hub 200mm, Druckkraft ca. 10 Tonnen, 200bar

Dieser doppeltwirkende Hydraulikzylinder mit 200 mm Hub ist ein Qualitätsprodukt der Marke Chapel. Ein doppeltwirkender Hydraulikzylinder (Hydraulikstempel) hat zwei Kolbenflächen, die von beiden Seiten mit Hydraulikflüssigkeit beaufschlagt werden können. Damit kann der Zylinder aktiv ein- und ausfahren. Die Wirkfläche beim Einfahren ist geringer als beim Ausfahren, weil die Kolbenstange des Zylinders an dieser Fläche befestigt ist. Damit hat der Zylinder beim Einfahren eine höhere Geschwindigkeit und eine geringere Kraft (Zugkraft) als beim Ausfahren.

Eigenschaften

Hub: 200mm
Druckkraft: 100,5kN (etwa 10 Tonnen) bei 200bar
Zugkraft: 75,4kN (etwa 7,5 Tonnen) bei 200bar
Max. Hubgeschwindigkeit: 0,5m/s
Max. Betriebsdruck: 200 bar
Temperaturbereich: -30°C bis +90°C

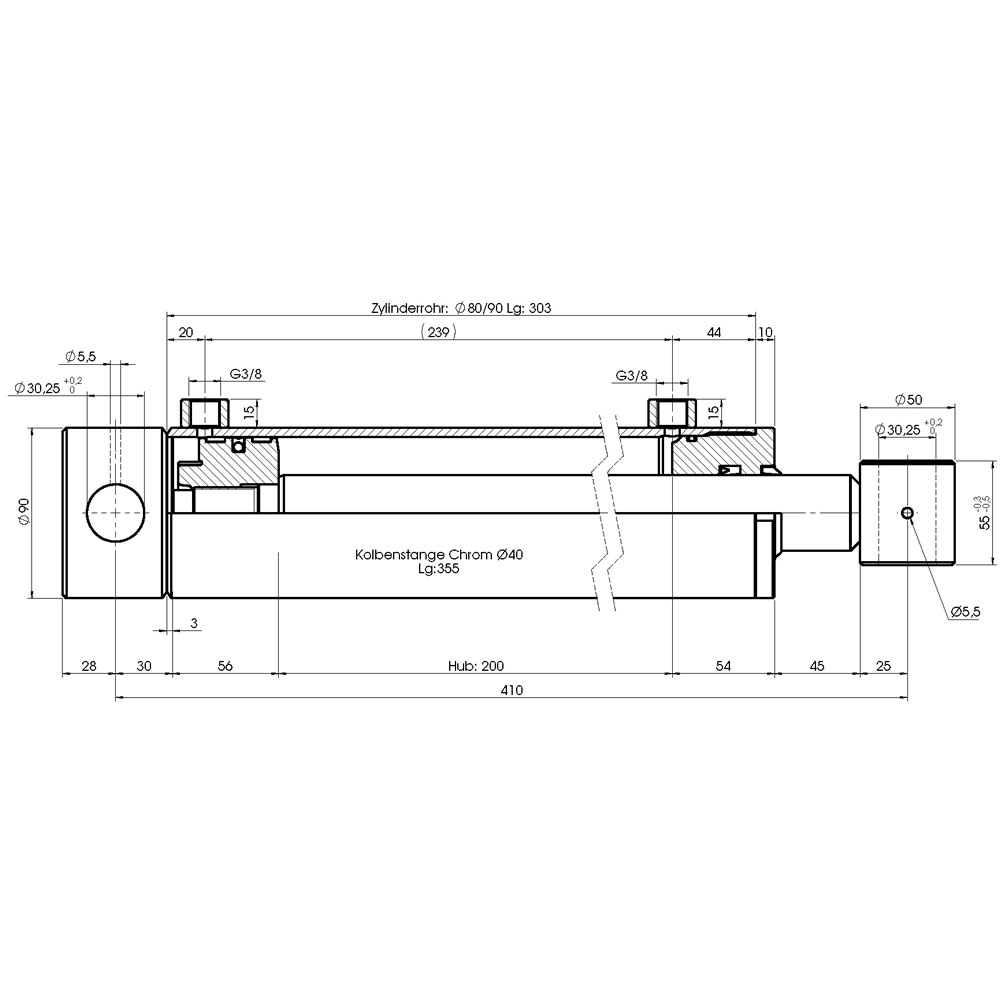

Abmessungen

KO: 80mm (Kolbendurchmesser)
ST: 40mm (Stangendurchmesser)
D: 30,25mm
E: 410mm
F: 55mm
A: 90mm
I: 50mm
G: G3/8
C: 28mm

Hersteller: Chapel, Hersteller-Nr.: 705/2, EAN: 4051354036616

Downloads

Download

Download der CAD STEP-Dateialt="Download der CAD STEP-Datei"

Datenblätter

Datenblatt
