Oberlenker

Hydraulischer Oberlenker
Oberlenker-Kugelgelenk
Oberlenker-Fanghaken
Sperrventil für hydraulische Oberlenker
Kugelgelenk für Oberlenker
Oberlenker-Kugel für Fanghaken
Unterlenker-Kugel
  • Pfeil links
  • Pfeil rechts

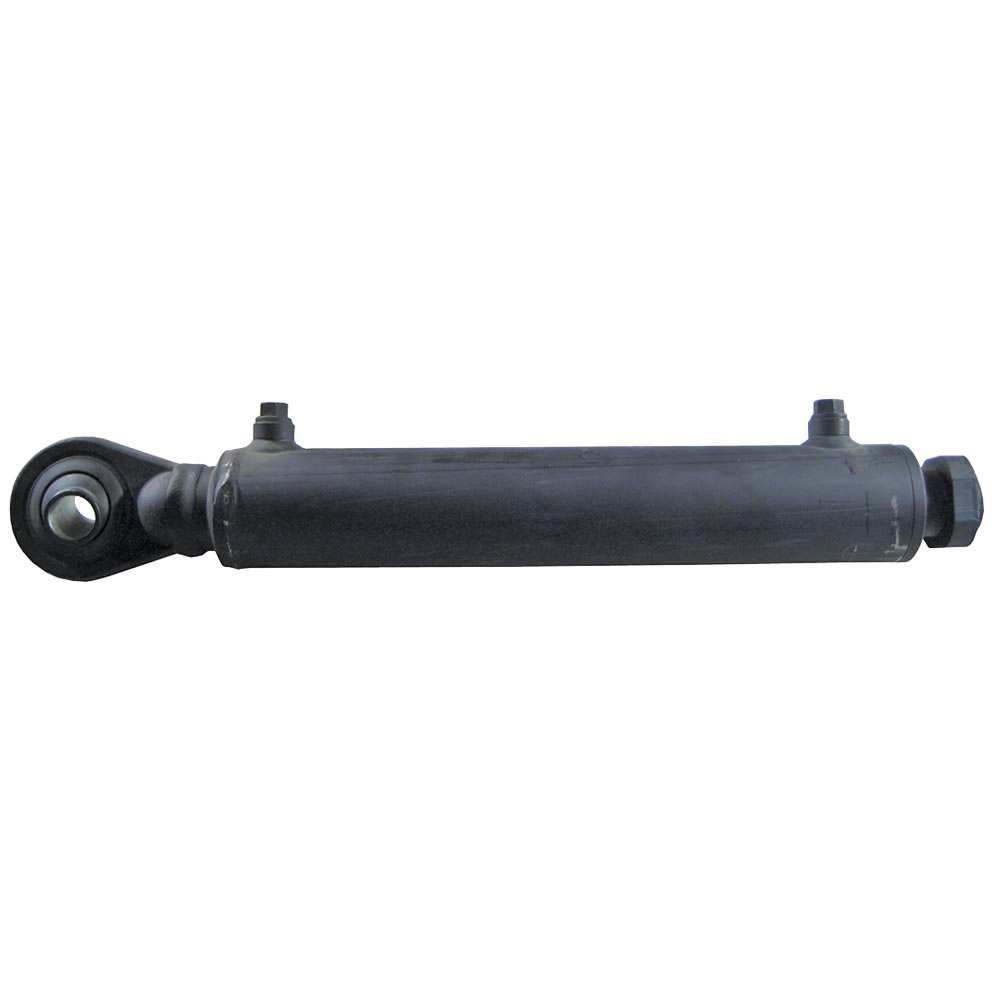

Hydraulischer Oberlenker
Hydraulischer Oberlenker

Hydraulischer Oberlenker

Für Traktoren mit einer Leistung von max. 66 kW (90 PS). Mittels eines doppeltwirkenden Steuerventils ist der Zylinder bequem aus der Kabine heraus bedienbar.

Ausführung:

Mit Innengewinde M30 x 3, dadurch besteht die Möglichkeit zur Ausstattung mit einem weiteren Kugelgelenk oder Fanghaken.
technische Zeichnung
vergrößern technische Zeichnung
Eigenschaften
Eigenschaften
Technische Daten
Technische Daten
Menge
Traktorleistung
Filter
A
mm
Filter
B
mm
Filter
Hub (Z)
mm
Filter
E
mm
Filter
G
mm
H
mm
Filter
K
mm
Filter
L
mm
Filter
Artikel-Nr.
Preis

bis 51 kW (70 PS) 40 60 250 480 70 40 45 280 CH-746/B1207,54 €Mehr Informationen
bis 51 kW (70 PS) 40 60 300 530 70 40 45 330 CH-746/C1207,54 €Mehr Informationen
bis 66 kW (90 PS) 45 70 250 485 80 39 49 282 CH-747/B1238,25 €Mehr Informationen
bis 66 kW (90 PS) 45 70 300 535 80 39 49 332 CH-747/C1239,79 €Mehr Informationen

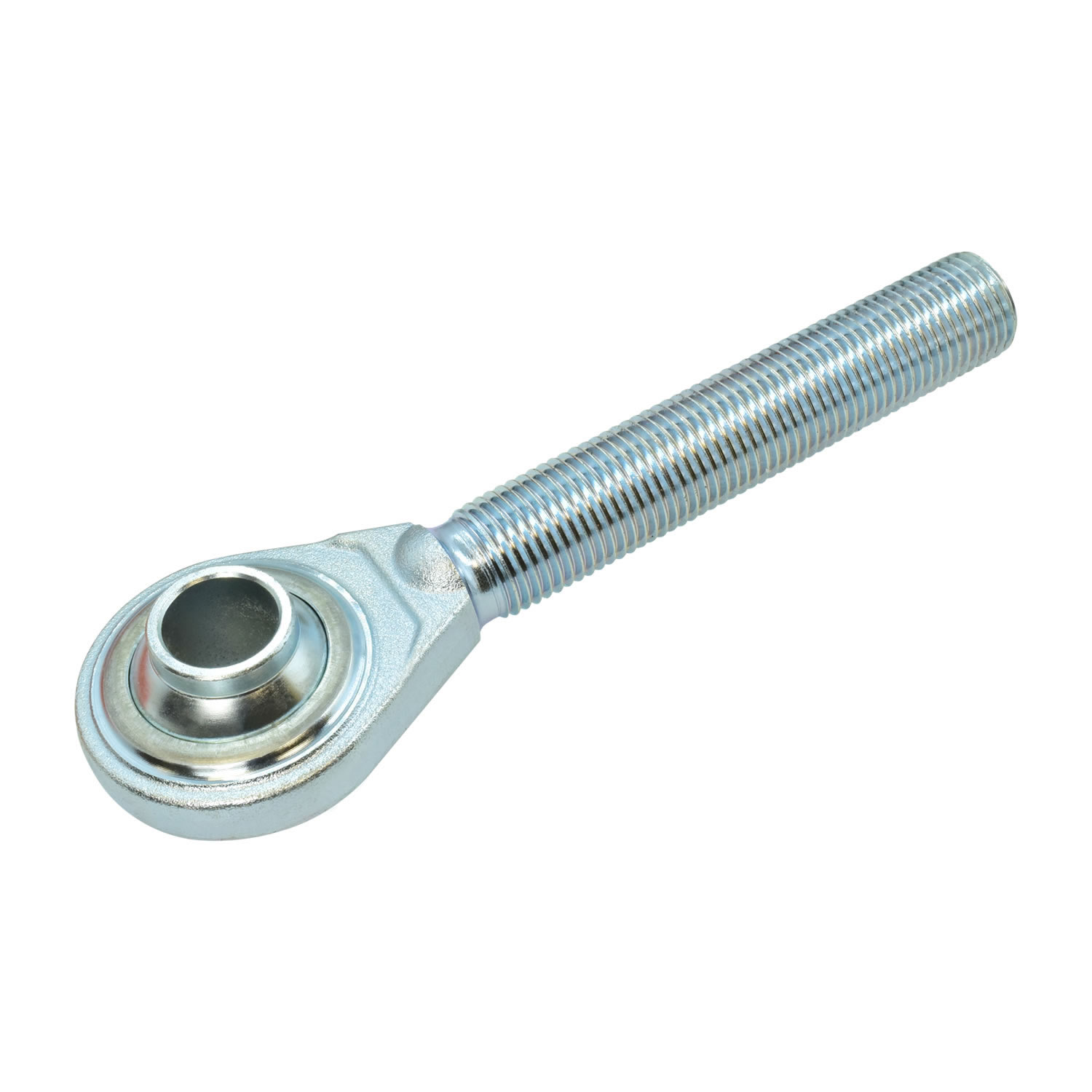

Oberlenker-Kugelgelenk Kat. 2
Oberlenker-Kugelgelenk Kat. 2

Oberlenker-Kugelgelenk Kat. 2

Mit Außengewinde M30 x 3, zum Einschrauben in den hydraulischen Oberlenker Kat. 2.
Mithilfe der mitgelieferten Kontermutter einfach zu fixieren.
technische Zeichnung
vergrößern technische Zeichnung
Menge
Artikel-Nr.
Preis

CH-KF2532,36 €Mehr Informationen
Oberlenker-Fanghaken Kat. 2
Oberlenker-Fanghaken Kat. 2

Oberlenker-Fanghaken Kat. 2

Mit Außengewinde M30 x 3, zum Einschrauben in den hydraulischen Oberlenker Kat. 2.
Mithilfe der mitgelieferten Kontermutter einfach zu fixieren.
technische Zeichnung
vergrößern technische Zeichnung
Menge
Artikel-Nr.
Preis

CH-OF5098,59 €Mehr Informationen

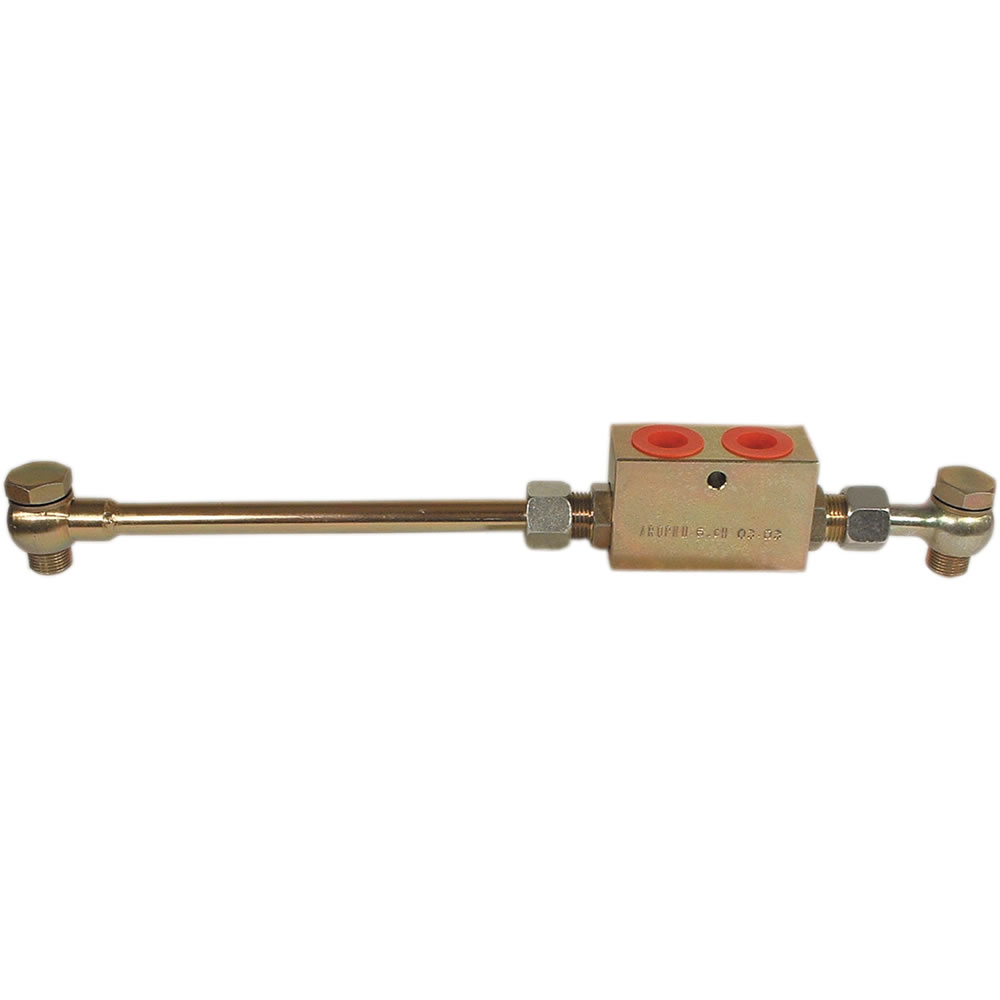

Sperrventil für hydraulischen Oberlenker
Sperrventil für hydraulischen Oberlenker

Sperrventil für hydraulischen Oberlenker

Verhindert ein selbstständiges Verstellen des hydraulischen Oberlenkers.

Anschlüsse:

G3/8 Bei Bedarf kann das Sperrventil ganz einfach selbst gekürzt werden.
technische Zeichnung
vergrößern technische Zeichnung
Schaltplan
vergrößern Schaltplan
Menge
Artikel-Nr.
Preis

CH-ARDP142,79 €Mehr Informationen
Kugelgelenk für Oberlenker, zum Anschweißen
Kugelgelenk für Oberlenker, zum Anschweißen

Kugelgelenk für Oberlenker, zum Anschweißen

technische Zeichnung
vergrößern technische Zeichnung
Menge
A
mm
Filter
B
mm
Filter
C
mm
Filter
D
mm
Filter
E
mm
Filter
Artikel-Nr.
Preis

19 (Kat. 1) 25 48 44 53 CH-KG19/A9,45 €Mehr Informationen
19 (Kat. 1) 34 60 44 62 CH-KG19/B10,71 €Mehr Informationen
25,4 (Kat. 2) 30 73 51 72 CH-KG25/A10,31 €Mehr Informationen
32,1 (Kat. 3) 50 70 51 80 CH-KG3217,41 €Mehr Informationen
Oberlenkerkugel für Fanghaken
Oberlenkerkugel für Fanghaken

Oberlenkerkugel für Fanghaken

Werkstoff:

Stahl, verzinkt
Technische Zeichnung Oberlenkerkugel
vergrößern Technische Zeichnung Oberlenkerkugel
Menge
A
mm
Filter
B
mm
Filter
Artikel-Nr.
Preis

25 (Kat. 2) 50 (Kat. 2) CH-OK25-504,52 €Mehr Informationen
25 (Kat. 2) 60 (Kat. 3) CH-OK25-606,47 €Mehr Informationen
32 (Kat. 3) 60 (Kat. 3) CH-OK32-606,47 €Mehr Informationen
Unterlenker-Kugel CH-UK37-64
Unterlenker-Kugel CH-UK37-64

Unterlenker-Kugel

Unterlenker-Kugel, verzinkt
CH-UK28-64
vergrößern CH-UK28-64
CH-UK28-56
vergrößern CH-UK28-56
Datenblatt
Datenblatt
Menge
Kugel-∅ [mm]
Filter
Bohrung-∅ [mm]
Filter
Artikel-Nr.
Preis

56 28 (Kat.2) CH-UK28-56 4,85 €
64 28 (Kat.3/2) CH-UK28-64 5,80 €
64 37 (Kat.3) CH-UK37-64 6,20 €
