Einstellbare Verschraubungen

Gerades Rohrstück Typ EVG
Einstellbare W-Verschraubungen EVW
W-Verschraubung Typ XEW
Einstellbare 45°-W-Verschraubung 45EVW
Einstellbare L-Verschraubung EVL
Einstellbare L-Verschraubung Typ XEL
Einstellbare T-Verschraubung Typ EVT
T-Verschraubung Typ XET
Gerader Einschraubstutzen, zöllig
Gerader Einschraubstutzen, metrisch

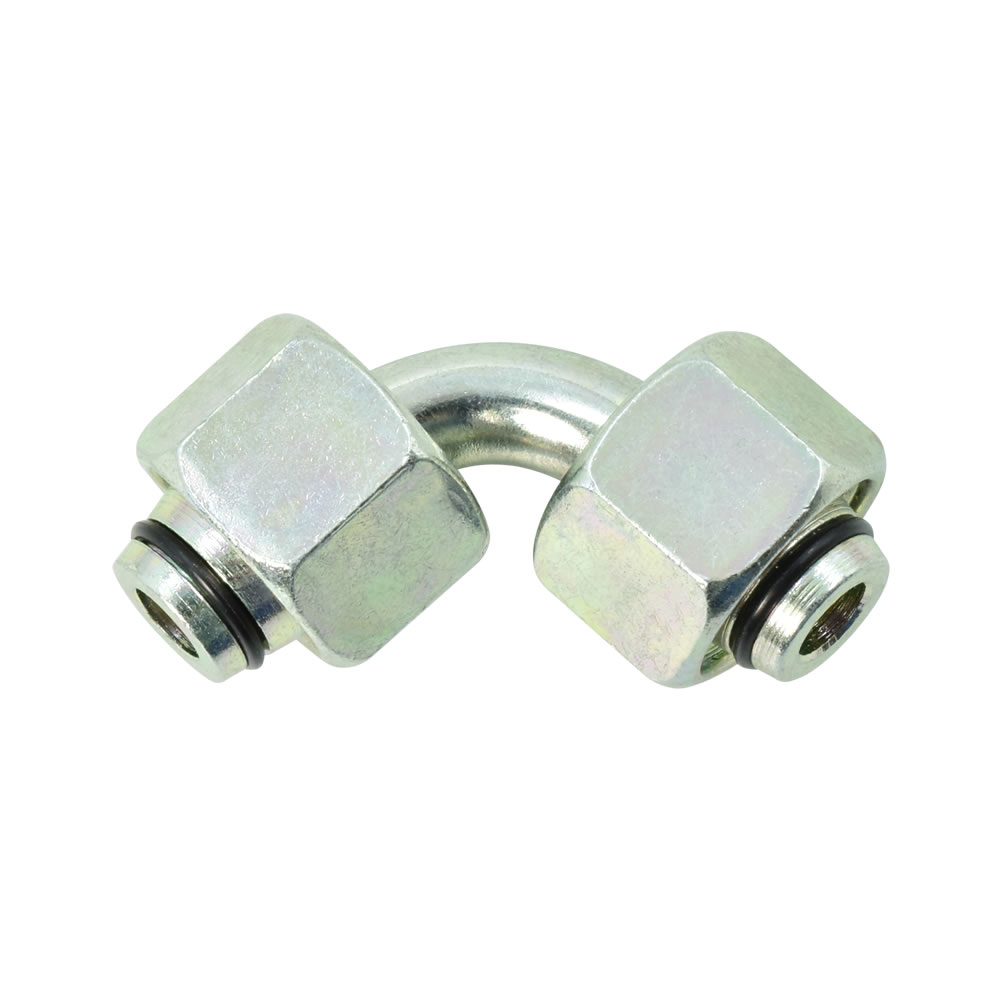

90°-Doppelverbinder Typ 90GVO
  • Pfeil links
  • Pfeil rechts
Für diese Artikel erhalten Sie Mengenrabatt.
  • ab 10 Stk. = 10%
  • ab 50 Stk. = 20%
  • ab 100 Stk. = 30%
Rabattlabel
Gerades Rohrstück Typ EVG
Gerades Rohrstück Typ EVG

Gerades Rohrstück Typ EVG

(Rohrverschraubung/Schneidringverschraubung nach DIN2353)

Lieferumfang:

Rohrstück montiert mit 2 Überwurfmuttern und Schneidringen.

Werkstoff:

Stahl, verzinkt

Anwendungsbeispiel:

Zum Verbinden von zwei Außengewinden.
Isometrische Ansicht Gerades Rohrstück Typ EVG
vergrößern Isometrische Ansicht Gerades Rohrstück Typ EVG
Detailbild Gerades Rohrstück Typ EVG
vergrößern Detailbild Gerades Rohrstück Typ EVG
Menge
Leitungsanschluss
Filter
M
SW
Filter
L
Filter
Nenndruck
Filter
Artikel-Nr.
Preis

  6-L      (M12x1,5)M12x1,51439315 barPE-EVG 6-L5,55 €
  8-L      (M14x1,5)M14x1,51739315 barPE-EVG 8-L3,38 €
10-L      (M16x1,5)M16x1,51942315 barPE-EVG10-L3,45 €
12-L      (M18x1,5)M18x1,52242315 barPE-EVG12-L3,55 €
15-L      (M22x1,5)M22x1,52745315 barPE-EVG15-L4,58 €
18-L      (M26x1,5)M26x1,53248315 barPE-EVG18-L5,16 €
22-L      (M30x2)M30x23653160 barPE-EVG22-L8,73 €
28-L      (M36x2)M36x24153160 barPE-EVG28-L12,65 €
35-L      (M45x2)M45x25060160 barPE-EVG35-L13,77 €
42-L      (M52x2)M52x26060160 barPE-EVG42-L34,48 €
  6-S      (M14x1,5)M14x1,51744630 barPE-EVG 6-S5,33 €
  8-S      (M16x1,5)M16x1,51944630 barPE-EVG 8-S5,87 €
10-S      (M18x1,5)M18x1,52247630 barPE-EVG10-S6,33 €
12-S      (M20x1,5)M20x1,52447630 barPE-EVG12-S6,42 €
14-S      (M22x1,5)M22x1,52754630 barPE-EVG14-S6,82 €
16-S      (M24x1,5)M24x1,53054400 barPE-EVG16-S5,45 €
20-S      (M30x2)M30x23663400 barPE-EVG20-S8,78 €
25-S      (M36x2)M36x24668400 barPE-EVG25-S12,20 €
30-S      (M42x2)M42x25073400 barPE-EVG30-S21,17 €
38-S      (M52x2)M52x26082315 barPE-EVG38-S31,99 €
  6-L/S   (M12x1,5/M14x1,5)M12x1,5/M14x1,514/1742315 barPE-EVG 6-L/ 6-S3,81 €
  8-L/S   (M14x1,5/M16x1,5)M14x1,5/M16x1,517/1942315 barPE-EVG 8-L/ 8-S5,47 €
10-L/S  (M16x1,5/M18x1,5)M16x1,5/M18x1,519/2245315 barPE-EVG10-L/10-S6,28 €
12-L/S  (M18x1,5/M20x1,5)M18x1,5/M20x1,522/2445315 barPE-EVG12-L/12-S6,70 €
Bitte warten... OK
Einstellbare W-Verschraubung Typ EVW
Einstellbare W-Verschraubung Typ EVW

Einstellbare W-Verschraubung Typ EVW

Einstellbare Winkelverschraubung
(Rohrverschraubung/Schneidringverschraubung nach DIN2353)

Lieferumfang:

Lieferung inklusive 2 Überwurfmuttern und Schneidringen (1x vormontiert).

Werkstoff:

Stahl, verzinkt

Anwendungsbeispiel:

Verbinden von einer Rohr- oder Schlauchleitungen mit einem Außengewinde.
Isometrische Ansicht Einstellbare W-Verschraubung Typ EVW
vergrößern Isometrische Ansicht Einstellbare W-Verschraubung Typ EVW
Detailbild Einstellbare W-Verschraubung Typ EVW
vergrößern Detailbild Einstellbare W-Verschraubung Typ EVW
Menge
Leitungsanschluss
Filter
M
SW
Filter
Nenndruck
Filter
Artikel-Nr.
Preis

  6-L      (M12x1,5)M12x1,514315 barPE-EVW 6-PL4,52 €
  8-L      (M14x1,5)M14x1,517315 barPE-EVW 8-PL4,61 €
10-L      (M16x1,5)M16x1,519315 barPE-EVW10-PL5,12 €
12-L      (M18x1,5)M18x1,522315 barPE-EVW12-PL6,32 €
15-L      (M22x1,5)M22x1,527315 barPE-EVW15-PL7,38 €
18-L      (M26x1,5)M26x1,532315 barPE-EVW18-PL10,64 €
22-L      (M30x2)M30x236160 barPE-EVW22-PL14,50 €
28-L      (M36x2)M36x241160 barPE-EVW28-PL22,79 €
35-L      (M45x2)M45x250160 barPE-EVW35-PL34,19 €
42-L      (M52x2)M52x260160 barPE-EVW42-PL45,84 €
  6-S      (M14x1,5)M14x1,517630 barPE-EVW 6-PS5,10 €
  8-S      (M16x1,5)M16x1,519630 barPE-EVW 8-PS5,65 €
10-S      (M18x1,5)M18x1,522630 barPE-EVW10-PS6,58 €
12-S      (M20x1,5)M20x1,524630 barPE-EVW12-PS6,99 €
14-S      (M22x1,5)M22x1,527630 barPE-EVW14-PS10,61 €
16-S      (M24x1,5)M24x1,530400 barPE-EVW16-PS10,79 €
20-S      (M30x2)M30x236400 barPE-EVW20-PS15,61 €
25-S      (M36x2)M36x246400 barPE-EVW25-PS24,23 €
30-S      (M42x2)M42x250400 barPE-EVW30-PS34,97 €
38-S      (M52x2)M52x260315 barPE-EVW38-PS50,26 €
Bitte warten... OK

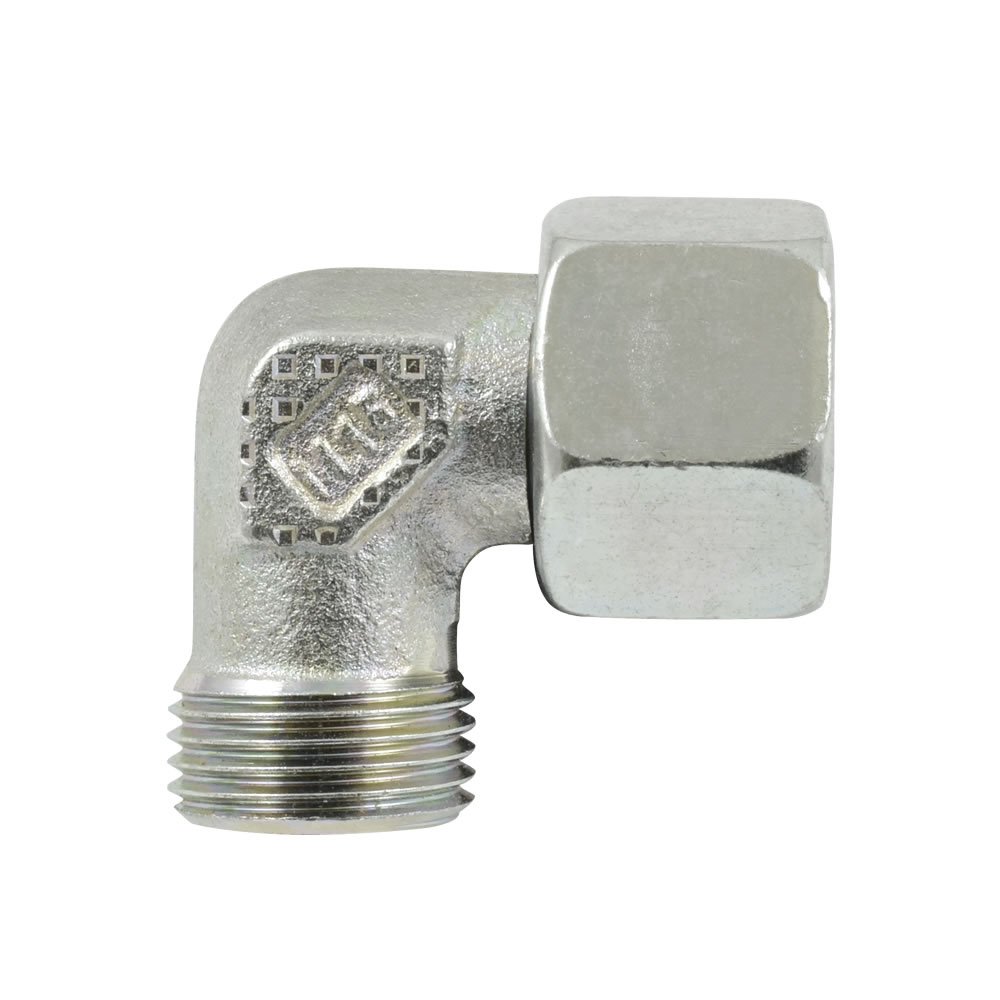

W-Verschraubung Typ XEW
W-Verschraubung Typ XEW

W-Verschraubung Typ XEW, Dichtkopf mit O-Ring (DKO)
(ohne Muttern und Schneidringe)

Winkelverschraubung
(Rohrverschraubung/Schneidringverschraubung nach DIN2353)

Lieferumfang:

Einstellbare W-Verschraubung in X-Ausführung

Werkstoff:

Stahl, verzinkt

Anwendungsbeispiel:

Verbinden von einer Rohr- oder Schlauchleitung mit einem Außengewinde
Draufsicht W-Verschraubung Typ XEW
vergrößern Draufsicht W-Verschraubung Typ XEW
Menge
Leitungsanschluss
Filter
M
SW
Filter
Nenndruck
Filter
Artikel-Nr.
Preis

  6-L      (M12x1,5)M12x1,514315 barPE-XEW 6-L4,26 €
  8-L      (M14x1,5)M14x1,517315 barPE-XEW 8-L4,56 €
10-L      (M16x1,5)M16x1,519315 barPE-XEW10-L5,15 €
12-L      (M18x1,5)M18x1,522315 barPE-XEW12-L5,88 €
15-L      (M22x1,5)M22x1,527315 barPE-XEW15-L5,91 €
18-L      (M26x1,5)M26x1,532315 barPE-XEW18-L8,21 €
22-L      (M30x2)M30x236160 barPE-XEW22-L11,65 €
28-L      (M36x2)M36x241160 barPE-XEW28-L20,92 €
35-L      (M45x2)M45x250160 barPE-XEW35-L39,10 €
42-L      (M52x2)M52x260160 barPE-XEW42-L37,90 €
  6-S      (M14x1,5)M14x1,517630 barPE-XEW 6-S5,65 €
  8-S      (M16x1,5)M16x1,519630 barPE-XEW 8-S6,20 €
10-S      (M18x1,5)M18x1,522630 barPE-XEW10-S6,62 €
12-S      (M20x1,5)M20x1,524630 barPE-XEW12-S6,94 €
14-S      (M22x1,5)M22x1,527630 barPE-XEW14-S9,98 €
16-S      (M24x1,5)M24x1,530400 barPE-XEW16-S10,46 €
20-S      (M30x2)M30x236400 barPE-XEW20-S14,42 €
25-S      (M36x2)M36x246400 barPE-XEW25-S21,32 €
30-S      (M42x2)M42x250400 barPE-XEW30-S39,75 €
38-S      (M52x2)M52x260315 barPE-XEW38-S51,62 €
Bitte warten... OK
Einstellbare W-Verschraubung Typ 45EVW
Einstellbare W-Verschraubung Typ 45EVW

Einstellbare W-Verschraubung Typ 45EVW

Einstellbare 45°-Winkelverschraubung
(Rohrverschraubung/Schneidringverschraubung nach DIN2353)

Lieferumfang:

Lieferung inklusive 2 Überwurfmuttern und Schneidringen (1x vormontiert).

Werkstoff:

Stahl, verzinkt

Anwendungsbeispiel:

Verbinden von einer Rohr- oder Schlauchleitungen mit einem Außengewinde.
Isometrische Ansicht Einstellbare W-Verschraubung Typ 45EVW
vergrößern Isometrische Ansicht Einstellbare W-Verschraubung Typ 45EVW
Explosionsbild Einstellbare W-Verschraubung Typ 45EVW
vergrößern Explosionsbild Einstellbare W-Verschraubung Typ 45EVW
Detailbild Einstellbare W-Verschraubung Typ 45EVW
vergrößern Detailbild Einstellbare W-Verschraubung Typ 45EVW
Menge
Leitungsanschluss
Filter
M
SW
Filter
Nenndruck
Filter
Artikel-Nr.
Preis

  8-L      (M14x1,5)M14x1,517315 barPE-45EVW 8-PL18,92 €
10-L      (M16x1,5)M16x1,519315 barPE-45EVW10-PL19,03 €
12-L      (M18x1,5)M18x1,522315 barPE-45EVW12-PL19,15 €Mehr Informationen
15-L      (M22x1,5)M22x1,527315 barPE-45EVW15-PL21,88 €
18-L      (M26x1,5)M26x1,533315 barPE-45EVW18-PL31,26 €
Bitte warten... OK
Einstellbare L-Verschraubung Typ EVL
Einstellbare L-Verschraubung Typ EVL

Einstellbare L-Verschraubung Typ EVL

Einstellbare L-Verschraubung
(Rohrverschraubung/Schneidringverschraubung nach DIN2353)

Lieferumfang:

Lieferung inklusive 3 Überwurfmuttern und Schneidringen (1x vormontiert).

Werkstoff:

Stahl, verzinkt

Anwendungsbeispiel:

Verbinden von zwei Rohr- oder Schlauchleitungen mit einem Außengewinde.
Isometrische Ansicht Einstellbare L-Verschraubung Typ EVL
vergrößern Isometrische Ansicht Einstellbare L-Verschraubung Typ EVL
Explosionsbild Einstellbare L-Verschraubung Typ EVL
vergrößern Explosionsbild Einstellbare L-Verschraubung Typ EVL
Detailbild Einstellbare L-Verschraubung Typ EVL
vergrößern Detailbild Einstellbare L-Verschraubung Typ EVL
Menge
Leitungsanschluss
Filter
M
SW
Filter
Nenndruck
Filter
Artikel-Nr.
Preis

  6-L      (M12x1,5)M12x1,514315 barPE-EVL 6-PL6,95 €
  8-L      (M14x1,5)M14x1,517315 barPE-EVL 8-PL7,23 €
10-L      (M16x1,5)M16x1,519315 barPE-EVL10-PL8,00 €
12-L      (M18x1,5)M18x1,522315 barPE-EVL12-PL9,06 €
15-L      (M22x1,5)M22x1,527315 barPE-EVL15-PL11,89 €
18-L      (M26x1,5)M26x1,532315 barPE-EVL18-PL16,25 €
22-L      (M30x2)M30x236160 barPE-EVL22-PL23,81 €
28-L      (M36x2)M36x241160 barPE-EVL28-PL36,49 €
35-L      (M45x2)M45x250160 barPE-EVL35-PL49,54 €
42-L      (M52x2)M52x260160 barPE-EVL42-PL65,75 €
  6-S      (M14x1,5)M14x1,517630 barPE-EVL 6-PS7,89 €
  8-S      (M16x1,5)M16x1,519630 barPE-EVL 8-PS8,76 €
10-S      (M18x1,5)M18x1,522630 barPE-EVL10-PS9,97 €
12-S      (M20x1,5)M20x1,524630 barPE-EVL12-PS11,10 €
14-S      (M22x1,5)M22x1,527630 barPE-EVL14-PS17,39 €
16-S      (M24x1,5)M24x1,530400 barPE-EVL16-PS17,49 €
20-S      (M30x2)M30x236400 barPE-EVL20-PS25,36 €
25-S      (M36x2)M36x246400 barPE-EVL25-PS38,91 €
30-S      (M42x2)M42x250400 barPE-EVL30-PS51,24 €
38-S      (M52x2)M52x260315 barPE-EVL38-PS75,17 €
Bitte warten... OK
Einstellbare L-Verschraubung Typ XEL
Einstellbare L-Verschraubung Typ XEL

Einstellbare L-Verschraubung Typ XEL, Dichtkopf mit O-Ring (DKO)
(ohne Muttern und Schneidringe)

Einstellbare L-Verschraubung
(Rohrverschraubung/Schneidringverschraubung nach DIN2353)

Lieferumfang:

Einstellbare L-Verschraubung in X-Ausführung

Werkstoff:

Stahl, verzinkt

Anwendungsbeispiel:

Verbinden von zwei Rohr- oder Schlauchleitungen mit einem Außengewinde.
Isometrische Ansicht Einstellbare L-Verschraubung Typ XEL
vergrößern Isometrische Ansicht Einstellbare L-Verschraubung Typ XEL
Detailbild Einstellbare L-Verschraubung Typ XEL
vergrößern Detailbild Einstellbare L-Verschraubung Typ XEL
Menge
Leitungsanschluss
Filter
M
SW
Filter
Nenndruck
Filter
Artikel-Nr.
Preis

  6-L      (M12x1,5)M12x1,514315 barPE-XEL 6-L7,37 €
  8-L      (M14x1,5)M14x1,517315 barPE-XEL 8-L7,48 €
10-L      (M16x1,5)M16x1,519315 barPE-XEL10-L8,10 €
12-L      (M18x1,5)M18x1,522315 barPE-XEL12-L8,13 €
15-L      (M22x1,5)M22x1,527315 barPE-XEL15-L10,34 €
18-L      (M26x1,5)M26x1,532315 barPE-XEL18-L14,00 €
22-L      (M30x2)M30x236160 barPE-XEL22-L22,46 €
28-L      (M36x2)M36x241160 barPE-XEL28-L34,87 €
35-L      (M45x2)M45x250160 barPE-XEL35-L51,29 €
42-L      (M52x2)M52x260160 barPE-XEL42-L71,30 €
  6-S      (M14x1,5)M14x1,517630 barPE-XEL 6-S8,33 €
  8-S      (M16x1,5)M16x1,519630 barPE-XEL 8-S8,45 €
10-S      (M18x1,5)M18x1,522630 barPE-XEL10-S9,63 €
12-S      (M20x1,5)M20x1,524630 barPE-XEL12-S11,10 €
14-S      (M22x1,5)M22x1,527630 barPE-XEL14-S16,81 €
16-S      (M24x1,5)M24x1,530400 barPE-XEL16-S16,61 €
20-S      (M30x2)M30x236400 barPE-XEL20-S23,68 €
25-S      (M36x2)M36x246400 barPE-XEL25-S34,57 €
30-S      (M42x2)M42x250400 barPE-XEL30-S51,80 €
38-S      (M52x2)M52x260315 barPE-XEL38-S73,49 €
Bitte warten... OK
Einstellbare T-Verschraubung Typ EVT
Einstellbare T-Verschraubung Typ EVT

Einstellbare T-Verschraubung Typ EVT

Einstellbare T-Verschraubung
(Rohrverschraubung/Schneidringverschraubung nach DIN2353)

Lieferumfang:

Lieferung inklusive 3 Überwurfmuttern und Schneidringen (1x vormontiert).

Werkstoff:

Stahl, verzinkt

Anwendungsbeispiel:

Verbinden von zwei Rohr- oder Schlauchleitungen mit einem Außengewinde.
Isometrische Ansicht Einstellbare T-Verschraubung Typ EVT
vergrößern Isometrische Ansicht Einstellbare T-Verschraubung Typ EVT
Explosionsbild Einstellbare T-Verschraubung Typ EVT
vergrößern Explosionsbild Einstellbare T-Verschraubung Typ EVT
Menge
Leitungsanschluss
Filter
M
SW
Filter
Nenndruck
Filter
Artikel-Nr.
Preis

  6-L      (M12x1,5)M12x1,514315 barPE-EVT 6-PL6,75 €
  8-L      (M14x1,5)M14x1,517315 barPE-EVT 8-PL7,13 €
10-L      (M16x1,5)M16x1,519315 barPE-EVT10-PL8,20 €
12-L      (M18x1,5)M18x1,522315 barPE-EVT12-PL8,57 €Mehr Informationen
15-L      (M22x1,5)M22x1,527315 barPE-EVT15-PL11,38 €
18-L      (M26x1,5)M26x1,532315 barPE-EVT18-PL15,45 €
22-L      (M30x2)M30x236160 barPE-EVT22-PL24,00 €
28-L      (M36x2)M36x241160 barPE-EVT28-PL36,10 €
35-L      (M45x2)M45x250160 barPE-EVT35-PL48,61 €
42-L      (M52x2)M52x260160 barPE-EVT42-PL66,23 €
  6-S      (M14x1,5)M14x1,517630 barPE-EVT 6-PS7,75 €
  8-S      (M16x1,5)M16x1,519630 barPE-EVT 8-PS8,51 €
10-S      (M18x1,5)M18x1,522630 barPE-EVT10-PS9,65 €
12-S      (M20x1,5)M20x1,524630 barPE-EVT12-PS11,02 €
14-S      (M22x1,5)M22x1,527630 barPE-EVT14-PS16,91 €
16-S      (M24x1,5)M24x1,530400 barPE-EVT16-PS15,84 €
20-S      (M30x2)M30x236400 barPE-EVT20-PS25,52 €
25-S      (M36x2)M36x246400 barPE-EVT25-PS38,58 €
30-S      (M42x2)M42x250400 barPE-EVT30-PS50,13 €
38-S      (M52x2)M52x260315 barPE-EVT38-PS73,37 €
Bitte warten... OK
W-Verschraubung Typ XET
W-Verschraubung Typ XET

T-Verschraubung Typ XET, Dichtkopf mit O-Ring (DKO)
(ohne Muttern und Schneidringe)

PE-XET Winkelverschraubung
(Rohrverschraubung/Schneidringverschraubung nach DIN2353)

Lieferumfang:

Einstellbare T-Verschraubung in X-Ausführung

Werkstoff:

Stahl, verzinkt

Anwendungsbeispiel:

Verbinden von zwei Rohr- oder Schlauchleitungen mit einem Außengewinde.
Isometrische Ansicht Einstellbare T-Verschraubung Typ XET
vergrößern Isometrische Ansicht Einstellbare T-Verschraubung Typ XET
DetailbildEinstellbare T-Verschraubung Typ XET
vergrößern DetailbildEinstellbare T-Verschraubung Typ XET
Menge
Leitungsanschluss
Filter
M
SW
Filter
Nenndruck
Filter
Artikel-Nr.
Preis

  6-L      (M12x1,5)M12x1,514315 barPE-XET 6-L7,14 €
  8-L      (M14x1,5)M14x1,517315 barPE-XET 8-L7,02 €
10-L      (M16x1,5)M16x1,519315 barPE-XET10-L8,34 €
12-L      (M18x1,5)M18x1,522315 barPE-XET12-L7,89 €
15-L      (M22x1,5)M22x1,527315 barPE-XET15-L11,03 €
18-L      (M26x1,5)M26x1,532315 barPE-XET18-L14,24 €
22-L      (M30x2)M30x236160 barPE-XET22-L22,60 €
28-L      (M36x2)M36x241160 barPE-XET28-L31,59 €
35-L      (M45x2)M45x250160 barPE-XET35-L51,39 €
42-L      (M52x2)M52x260160 barPE-XET42-L67,94 €
  6-S      (M14x1,5)M14x1,517630 barPE-XET 6-S8,01 €
  8-S      (M16x1,5)M16x1,519630 barPE-XET 8-S8,87 €
10-S      (M18x1,5)M18x1,522630 barPE-XET10-S9,71 €
12-S      (M20x1,5)M20x1,524630 barPE-XET12-S10,98 €
14-S      (M22x1,5)M22x1,527630 barPE-XET14-S16,22 €
16-S      (M24x1,5)M24x1,530400 barPE-XET16-S14,89 €
20-S      (M30x2)M30x236400 barPE-XET20-S23,10 €
25-S      (M36x2)M36x246400 barPE-XET25-S34,25 €
30-S      (M42x2)M42x250400 barPE-XET30-S51,89 €
38-S      (M52x2)M52x260315 barPE-XET38-S71,02 €
Bitte warten... OK
Gerader Einschraubstutzen Typ EVGE
Gerader Einschraubstutzen Typ EVGE

Gerader Einschraubstutzen Typ EVGE, zöllig

Whitworth-Rohrgewinde (Zoll-Gewinde)
(Rohrverschraubung/Schneidringverschraubung nach DIN2353)

Lieferumfang:

Lieferung inklusive vormontierter Überwurfmutter und Schneidring.

Werkstoff:

Stahl, verzinkt

Anwendungsbeispiel:

Zum Einschrauben in Zylinder, Ventile, Steuerblöcke. Abdichtung durch Gummi-Weichdichtung.
Isometrische Ansicht Verschraubung mit Gummi-Weichdichtung
vergrößern Isometrische Ansicht Verschraubung mit Gummi-Weichdichtung
Einschraubgewinde Verschraubung mit Gummi-Weichdichtung
vergrößern Einschraubgewinde Verschraubung mit Gummi-Weichdichtung
Detailbild Verschraubung mit Schneidring
vergrößern Detailbild Verschraubung mit Schneidring
Menge
Einschraubgewinde G
Leitungsanschluss
Filter
M
SW
Filter
Nenndruck
Filter
Artikel-Nr.
Preis

G1/8A  6-L      (M12x1,5)M12x1,514315 barPE-EVGE 6-PLR-ED3,77 €
G1/4A  8-L      (M14x1,5)M14x1,517315 barPE-EVGE 8-PLR-ED3,71 €
G1/4A10-L      (M16x1,5)M16x1,519315 barPE-EVGE10-PLR-ED4,62 €
G3/8A10-L      (M16x1,5)M16x1,519315 barPE-EVGE10-PL/R3/8-ED3,92 €
G1/4A12-L      (M18x1,5)M18x1,522315 barPE-EVGE12-PL/R1/4-ED4,59 €
G3/8A12-L      (M18x1,5)M18x1,522315 barPE-EVGE12-PLR-ED3,44 €
G1/2A12-L      (M18x1,5)M18x1,522315 barPE-EVGE12-PL/R1/2-ED7,12 €
G1/2A15-L      (M22x1,5)M22x1,527315 barPE-EVGE15-PLR-ED5,38 €
G1/2A18-L      (M26x1,5)M26x1,532315 barPE-EVGE18-PLR-ED6,07 €
G3/4A22-L      (M30x2)M30x236160 barPE-EVGE22-PLR-ED8,76 €
G1A28-L      (M36x2)M36x241160 barPE-EVGE28-PLR-ED15,45 €
G1 1/4A35-L      (M45x2)M45x250160 barPE-EVGE35-PLR-ED24,00 €
G1 1/2A42-L      (M52x2)M52x260160 barPE-EVGE42-PLR-ED28,01 €
G1/4A  6-S      (M14x1,5)M14x1,517630 barPE-EVGE 6-PSR-ED3,93 €
G1/4A  8-S      (M16x1,5)M16x1,519630 barPE-EVGE 8-PSR-ED3,37 €
G3/8A10-S      (M18x1,5)M18x1,522630 barPE-EVGE10-PSR-ED3,83 €
G3/8A12-S      (M20x1,5)M20x1,524630 barPE-EVGE12-PSR-ED3,58 €
G1/2A12-S      (M20x1,5)M20x1,524630 barPE-EVGE12-PS/R1/2-ED6,22 €
G1/2A14-S      (M22x1,5)M22x1,527630 barPE-EVGE14-PSR-ED7,32 €
G1/2A16-S      (M24x1,5)M24x1,530400 barPE-EVGE16-PSR-ED7,21 €
G3/4A20-S      (M30x2)M30x236400 barPE-EVGE20-PSR-ED10,84 €
G1A25-S      (M36x2)M36x246400 barPE-EVGE25-PSR-ED15,11 €
G1 1/4A30-S      (M42x2)M42x250400 barPE-EVGE30-PSR-ED22,92 €
G1 1/2A38-S      (M52x2)M52x260315 barPE-EVGE38-PSR-ED36,70 €
Bitte warten... OK
Gerader Einschraubstutzen Typ EVGE
Gerader Einschraubstutzen Typ EVGE

Gerader Einschraubstutzen Typ EVGE, metrisch

Metrisches Einschraubgewinde
(Rohrverschraubung/Schneidringverschraubung nach DIN2353)

Lieferumfang:

Lieferung inklusive vormontierter Überwurfmutter und Schneidring.

Werkstoff:

Stahl, verzinkt

Anwendungsbeispiel:

Zum Einschrauben in Zylinder, Ventile, Steuerblöcke. Abdichtung durch Gummi-Weichdichtung.
Isometrische Ansicht Verschraubung mit Gummi-Weichdichtung
vergrößern Isometrische Ansicht Verschraubung mit Gummi-Weichdichtung
Einschraubgewinde Verschraubung Verschraubung mit Gummi-Weichdichtung
vergrößern Einschraubgewinde Verschraubung Verschraubung mit Gummi-Weichdichtung
Detailbild Verschraubung mit Schneidring
vergrößern Detailbild Verschraubung mit Schneidring
Menge
Einschraubgewinde G
Leitungsanschluss
Filter
M
SW
Filter
Nenndruck
Filter
Artikel-Nr.
Preis

M10x1  6-L      (M12x1,5)M12x1,514315 barPE-EVGE 6-PLM-ED2,84 €
M12x1,5  8-L      (M14x1,5)M14x1,517315 barPE-EVGE 8-PLM-ED3,61 €
M14x1,510-L      (M16x1,5)M16x1,519315 barPE-EVGE10-PLM-ED3,85 €
M16x1,512-L      (M18x1,5)M18x1,522315 barPE-EVGE12-PLM-ED4,44 €
M18x1,512-L      (M18x1,5)M18x1,522315 barPE-EVGE12-PL/M18x1,5-ED5,31 €
M18x1,515-L      (M22x1,5)M22x1,527315 barPE-EVGE15-PLM-ED5,51 €
M22x1,515-L      (M22x1,5)M22x1,522315 barPE-EVGE15-PL/M22x1,5-ED7,10 €
M22x1,518-L      (M26x1,5)M26x132315 barPE-EVGE18-PLM-ED6,25 €
M26x1,522-L      (M30x2)M30x236160 barPE-EVGE22-PLM-ED10,25 €
M33x228-L      (M36x2)M36x241160 barPE-EVGE28-PLM-ED16,12 €
M42x235-L      (M45x2)M45x250160 barPE-EVGE35-PLM-ED23,16 €
M48x242-L      (M52x2)M52x260160 barPE-EVGE42-PLM-ED28,79 €
M12x1,5  6-S      (M14x1,5)M14x1,517630 barPE-EVGE 6-PSM-ED3,36 €
M14x1,5  8-S      (M16x1,5)M16x1,519630 barPE-EVGE 8-PSM-ED4,48 €
M16x1,510-S      (M18x1,5)M18x1,522630 barPE-EVGE10-PSM-ED4,49 €
M18x1,512-S      (M20x1,5)M20x1,524630 barPE-EVGE12-PSM-ED5,11 €
M20x1,514-S      (M22x1,5)M22x1,527630 barPE-EVGE14-PSM-ED10,10 €
M22x1,516-S      (M24x1,5)M24x1,530400 barPE-EVGE16-PSM-ED8,01 €
M27x220-S      (M30x2)M30x236400 barPE-EVGE20-PSM-ED11,27 €
M33x225-S      (M36x2)M36x246400 barPE-EVGE25-PSM-ED18,21 €
M42x230-S      (M42x2)M42x250400 barPE-EVGE30-PSM-ED23,55 €
M48x238-S      (M52x2)M52x260315 barPE-EVGE38-PSM-ED36,67 €
Bitte warten... OK
90°-Doppelverbinder Typ 90GVO
90°-Doppelverbinder Typ 90GVO

90°-Doppelverbinder Typ 90GVO

(Rohrverschraubung/Schneidringverschraubung nach DIN2353)

Lieferumfang:

Rohrbogen mit 2 Überwurfmuttern und Dichtkegel mit O-Ring

Werkstoff:

Stahl, verzinkt
Menge
Leitungsanschluss
Filter
M
SW
Filter
L
Filter
Nenndruck
Filter
Artikel-Nr.
Preis

10-L      (M16x1,5)M16x1,519NN315 barPE-90GVO10-L25,53 €
12-L      (M18x1,5)M18x1,52237315 barPE-90GVO12-L24,75 €
15-L      (M22x1,5)M22x1,527NN315 barPE-90GVO15-L29,10 €
Bitte warten... OK
© 1998 - 2026 Hytec-Hydraulik OHG. Alle Rechte vorbehalten. Alle Preise beinhalten, wenn nicht anders beschrieben, die gesetzliche MwSt. zzgl. Versandkosten.
nach oben
