Winkel-Flanschverschraubung mit Schneidringanschluss Typ BFW
Winkel-Flanschverschraubung mit Schneidringanschluss Typ BFW

Winkel-Flanschverschraubung mit Schneidringanschluss Typ BFW

Werkstoff:

Stahl, verzinkt
O-Ring: NBR

Anwendungsbeispiele:

Passend für Saug- und Druckleitungen von Zahnradpumpen deutscher Norm (z. B. Bosch).
Lieferumfang Winkel-Flanschverschraubung mit Schneidringanschluss Typ BFW
vergrößern Lieferumfang Winkel-Flanschverschraubung mit Schneidringanschluss Typ BFW
Ansicht von unten Winkel-Flanschverschraubung mit Schneidringanschluss Typ BFW
vergrößern Ansicht von unten Winkel-Flanschverschraubung mit Schneidringanschluss Typ BFW
Menge
Reihe
Filter
Rohr-AD
Filter
Nenndruck
Filter
LK Lochkreis
Filter
M
O-Ring
Filter
Artikel-Nr.
Preis

L 10 mm PB315 35 mm M6 passender O-Ring PE-BFW10-PL/LK35 15,80 €
L 12 mm PB315 35 mm M6 passender O-Ring PE-BFW12-PL/LK35 13,93 €
L 15 mm PB250 35 mm M6 passender O-Ring PE-BFW15-PL/LK35 15,78 €
S 16 mm PB315 35 mm M6 passender O-Ring PE-BFW16-PS/LK35 20,46 €
S 20 mm PB315 35 mm M6 passender O-Ring PE-BFW20-PS/LK35 37,56 €
L 15 mm PB100 40 mm M6 passender O-Ring PE-BFW15-PL/LK40 20,50 €
L 18 mm PB100 40 mm M6 passender O-Ring PE-BFW18-PL/LK40 16,55 €
L 22 mm PB100 40 mm M6 passender O-Ring PE-BFW22-PL/LK40 17,06 €
L 28 mm PB100 40 mm M6 passender O-Ring PE-BFW28-PL/LK40 33,44 €
S 20 mm PB250 40 mm M6 passender O-Ring PE-BFW20-PS/LK40 37,56 €
L 35 mm PB100 55 mm M8 passender O-Ring PE-BFW35-PL/LK55 57,42 €
S 20 mm PB250 55 mm M8 passender O-Ring PE-BFW20-PS/LK55 32,05 €
S 25 mm PB250 55 mm M8 passender O-Ring PE-BFW25-PS/LK55 50,82 €
S 30 mm PB250 55 mm M8 passender O-Ring PE-BFW30-PS/LK55 38,19 €
Bitte warten... OK

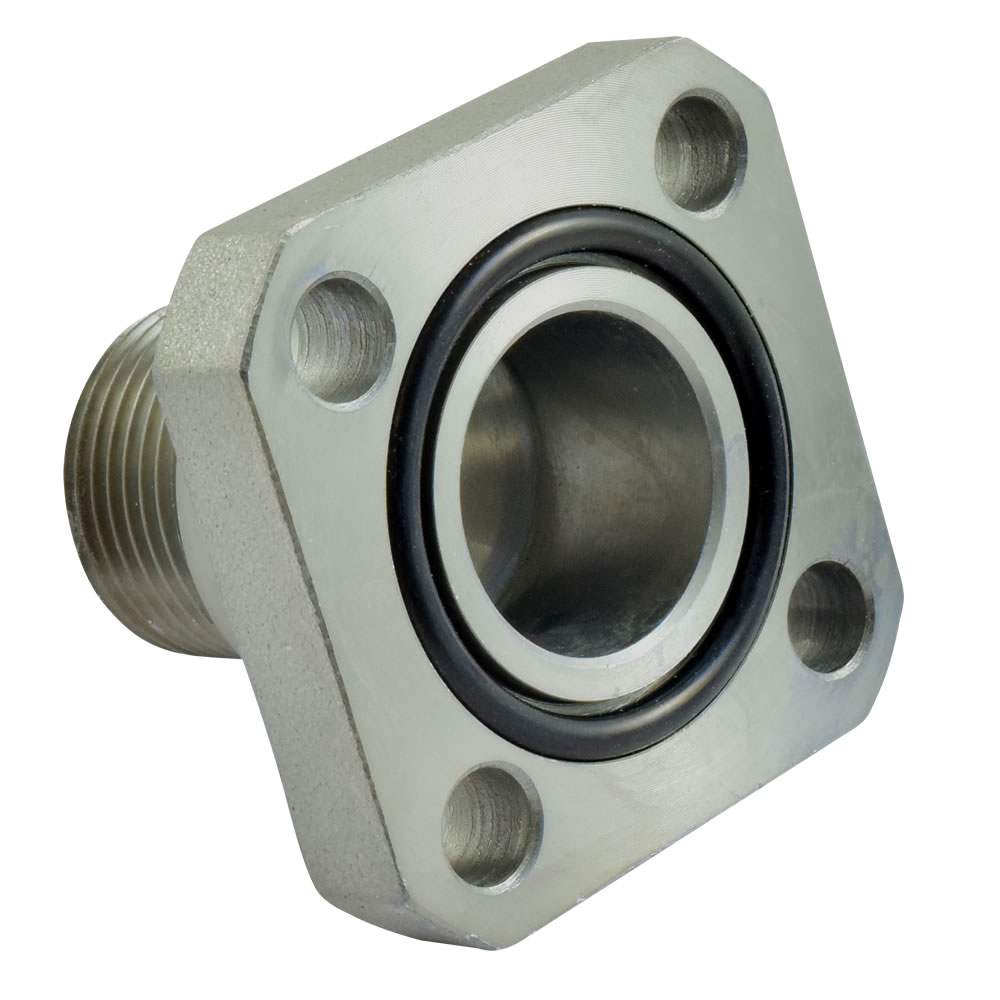

Gerade Flanschverschraubung mit Schneidringanschluss Typ BFG
Gerade Flanschverschraubung mit Schneidringanschluss Typ BFG

Gerade Flanschverschraubung mit Schneidringanschluss Typ BFG

Werkstoff:

Stahl, verzinkt
O-Ring: NBR

Anwendungsbeispiele:

Passend für Saug- und Druckleitungen von Zahnradpumpen deutscher Norm (z. B. Bosch).
Lieferumfang Gerade Flanschverschraubung mit Schneidringanschluss Typ BFG
vergrößern Lieferumfang Gerade Flanschverschraubung mit Schneidringanschluss Typ BFG
Ansicht von unten Gerade Flanschverschraubung mit Schneidringanschluss Typ BFG
vergrößern Ansicht von unten Gerade Flanschverschraubung mit Schneidringanschluss Typ BFG
Menge
Reihe
Filter
Rohr-AD
Filter
Nenndruck
Filter
LK Lochkreis
Filter
M
O-Ring
Filter
Artikel-Nr.
Preis

L 10 mm PB315 35 mm M6 passender O-Ring PE-BFG10-PL/LK35 15,89 €
L 12 mm PB315 35 mm M6 passender O-Ring PE-BFG12-PL/LK35 16,01 €
L 15 mm PB250 35 mm M6 passender O-Ring PE-BFG15-PL/LK35 16,65 €
S 16 mm PB315 35 mm M6 passender O-Ring PE-BFG16-PS/LK35 16,79 €
L 15 mm PB100 40 mm M6 passender O-Ring PE-BFG15-PL/LK40 18,39 €
L 18 mm PB100 40 mm M6 passender O-Ring PE-BFG18-PL/LK40 19,22 €
L 22 mm PB100 40 mm M6 passender O-Ring PE-BFG22-PL/LK40 20,29 €
L 28 mm PB100 40 mm M6 passender O-Ring PE-BFG28-PL/LK40 34,44 €
Bitte warten... OK
Winkel-Flanschverschraubung mit Innengewinde Typ WDS
Winkel-Flanschverschraubung mit Innengewinde Typ WDS

Winkel-Flanschverschraubung mit Innengewinde Typ WDS

Werkstoff:

Stahl, verzinkt
O-Ring: NBR

Anwendungsbeispiele:

Passend für Saug- und Druckleitungen von Zahnradpumpen italienischer Norm (z. B. Plessey).
Lieferumfang Winkel-Flanschverschraubung mit Innengewinde Typ WDS
vergrößern Lieferumfang Winkel-Flanschverschraubung mit Innengewinde Typ WDS
Ansicht von unten Winkel-Flanschverschraubung mit Innengewinde Typ WDS
vergrößern Ansicht von unten Winkel-Flanschverschraubung mit Innengewinde Typ WDS
Menge
Nenndruck
Filter
LK Lochkreis
Filter
G
M
O-Ring
Filter
Artikel-Nr.
Preis

PB315 26 mm G3/8 M5 passender O-Ring HV-WDS05/38 20,25 €
PB315 30 mm G1/2 M6 passender O-Ring HV-WDS1/12 20,33 €
PB315 40 mm G1/2 M8 passender O-Ring HV-WDS2/12 22,38 €
PB315 40 mm G3/4 M8 passender O-Ring HV-WDS2/34 22,38 €
PB315 51 mm G3/4 M10 passender O-Ring HV-WDS3/34 31,49 €
PB315 51 mm G1 M10 passender O-Ring HV-WDS3/100 31,49 €
Bitte warten... OK
Gerade Flanschverschraubung Typ F
Gerade Flanschverschraubung Typ F

Gerade Flanschverschraubung Typ F

Werkstoff:

Stahl, verzinkt
O-Ring: NBR

Anwendungsbeispiele:

Passend für Saug- und Druckleitungen von Zahnradpumpen italienischer Norm (z. B. Plessey).
Lieferumfang Gerade Flanschverschraubung Typ F
vergrößern Lieferumfang Gerade Flanschverschraubung Typ F
Ansicht von unten Gerade Flanschverschraubung Typ F
vergrößern Ansicht von unten Gerade Flanschverschraubung Typ F
Menge
Nenndruck
Filter
LK Lochkreis
Filter
G
M
O-Ring
Filter
Artikel-Nr.
Preis

PB315 30 mm G3/8 M6 passender O-Ring HV-F1 10,38 €
PB315 40 mm G1/2 M8 passender O-Ring HV-F2 12,60 €
PB315 51 mm G3/4 M10 passender O-Ring HV-F3 27,76 €
Bitte warten... OK
SAE-Einschraubflansch Typ HV-AFS
SAE-Einschraubflansch Typ HV-AFS

SAE-Einschraubflansch Typ HV-AFS

Werkstoff:

Stahl, verzinkt
O-Ring: NBR

Anwendungsbeispiele:

Passend für Saug- und Druckleitungen nach amerikanischer SAE-Norm, z. B. Kolbenpumpen und Baggerhydraulik.
Lieferumfang SAE-Einschraubflansch Typ HV-AFS
vergrößern Lieferumfang SAE-Einschraubflansch Typ HV-AFS
Ansicht von unten SAE-Einschraubflansch Typ HV-AFS
vergrößern Ansicht von unten SAE-Einschraubflansch Typ HV-AFS
Menge
Nenndruck
Filter
SAE
Größe
Filter
Size
Filter
Nenndruck
Filter
A
Filter
B
Filter
G
M
O-Ring
(im Lieferumfang enthalten)
Filter
Artikel-Nr.
Preis

3000 psi 1/2 08 345 38,1 17,5 G1/2 M8 passender O-Ring HV-AFS080GM-012 17,54 €
3000 psi 3/4 12 345 47,6 22,3 G3/4 M10 passender O-Ring HV-AFS100GM-034 19,65 €
3000 psi 1 16 345 52,4 26,2 G1 M10 passender O-Ring HV-AFS102GM-100 22,85 €
3000 psi 20 276 58,7 30,2 G1¼ M10 passender O-Ring HV-AFS104GM-114 30,42 €
3000 psi 24 207 69,9 35,7 G1½ M12 passender O-Ring HV-AFS106GM-112 34,55 €
3000 psi 2 32 207 77,8 42,9 G1½ M12 passender O-Ring HV-AFS108GM-112 41,93 €
6000 psi 1/2 08 414 40,5 18,2 G1/2 M8 passender O-Ring HV-AFS401GM-012 19,00 €
6000 psi 3/4 12 414 50,8 23,8 G3/4 M10 passender O-Ring HV-AFS402GM-034 23,13 €
6000 psi 1 16 414 57,2 27,8 G1 M12 passender O-Ring HV-AFS403GM-100 28,30 €
6000 psi 20 414 66,7 31,8 G1¼ M14 passender O-Ring HV-AFS404GM-114 39,47 €
6000 psi 24 414 79,4 36,5 G1½ M16 passender O-Ring HV-AFS405GM-112 67,97 €
Bitte warten... OK
SAE-Flanschhälfte, Standardserie 3000 psi
SAE-Flanschhälfte, Standardserie 3000 psi

SAE-Flanschhälfte, Standardserie 3000 psi

Werkstoff:

Stahl, verzinkt

Anwendungsbeispiele:

Zum Anschließen eines Hydraulikschlauches mit SAE-Flansch an eine Maschine werden zwei dieser Flanschhälften benötigt.Passende Schrauben finden Sie in unserem Schraubenshop.
Menge
SAE Größe
Filter
Durchmesser ⌀
Filter
Size
Filter
A
Filter
B
Filter
Artikel-Nr.
Preis

1/2" 30,2 mm 08 38,1 8,5 GA-08PA 3,74 €
3/4" 38,1 mm 12 47,6 10,5 GA-12PA 4,02 €
1" 44,5 mm 16 52,4 10,5 GA-16PA 4,56 €
1¼" 50,8 mm 20 58,7 12,0 GA-20PA 5,53 €
1½" 60,3 mm 24 69,9 13,5 GA-24PA 7,58 €
2" 71,4 mm 32 77,8 13,5 GA-32PA 10,38 €
Bitte warten... OK

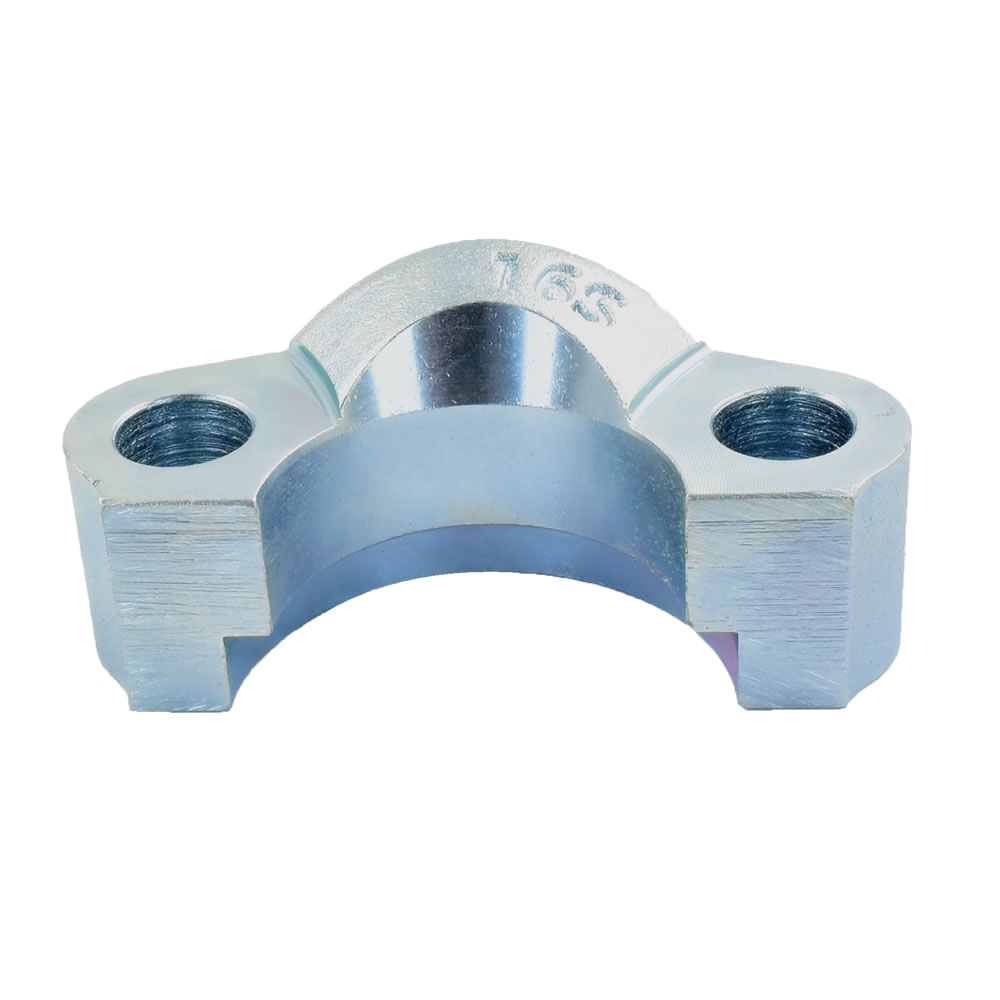

SAE-Flanschhälfte, Hochdruckserie 6000 psi
SAE-Flanschhälfte, Hochdruckserie 6000 psi

SAE-Flanschhälfte, Hochdruckserie 6000 psi

Werkstoff:

Stahl, verzinkt

Anwendungsbeispiele:

Zum Anschließen eines Hydraulikschlauches mit SAE-Flansch an eine Maschine werden zwei dieser Flanschhälften benötigt.Passende Schrauben finden Sie in unserem Schraubenshop.
Menge
SAE Größe
Filter
Durchmesser ⌀
Filter
Size
Filter
A
Filter
B
Filter
Artikel-Nr.
Preis

1/2" 31,8 08 40,5 8,5 GA-08PH 4,08 €
3/4" 41,3 12 50,8 10,5 GA-12PH 5,27 €
1" 47,6 16 57,2 12,5 GA-16PH 6,83 €
1¼" 54,0 20 66,7 14,5 GA-20PH 8,69 €
1½" 63,5 24 79,4 17,0 GA-24PH 15,24 €
2" 79,4 32 96,8 21,0 GA-32PH 22,31 €
Bitte warten... OK

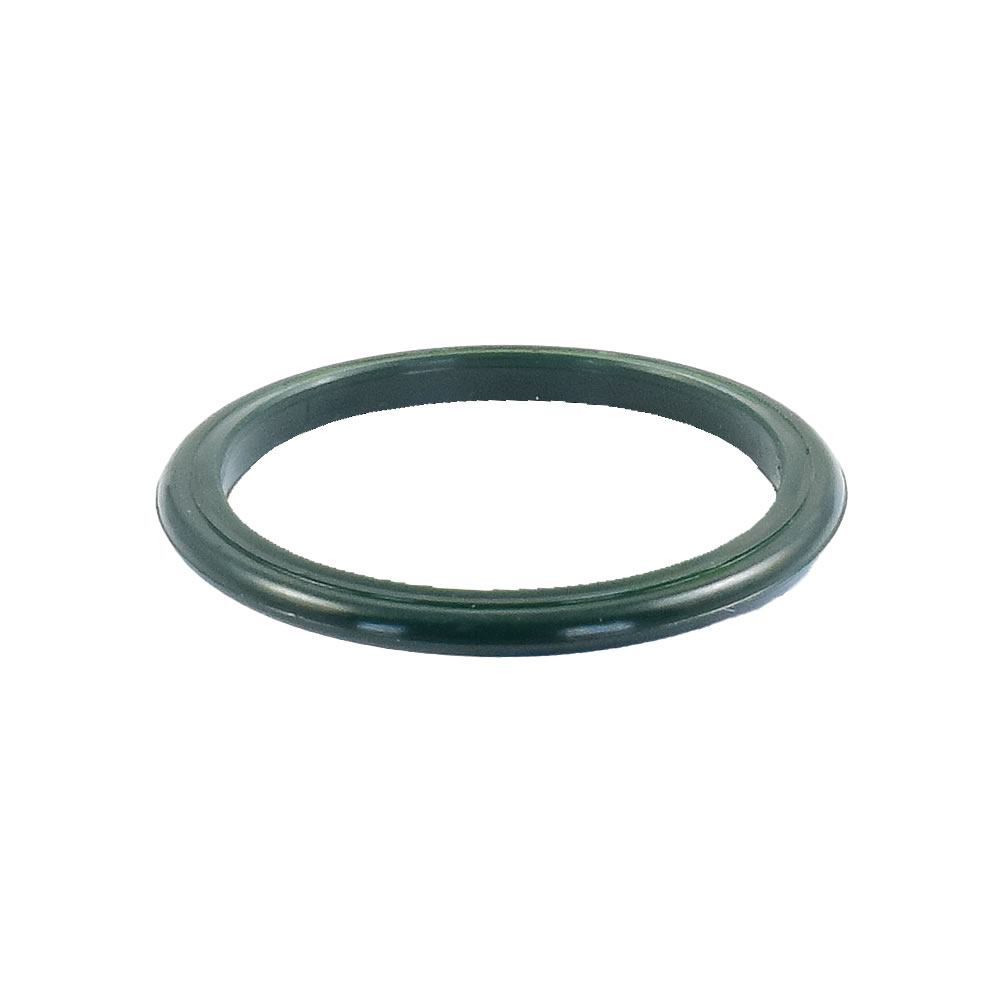

Flanschdichtung
Flanschdichtung

Flanschdichtung

Speziell für SAE-Flansche entwickelte Dichtung mit verbesserter Dichtwirkung gegenüber O-Ringen. Durch die Geometrie wird die „Pumpwirkung“ verhindert. Auch bei Minustemperaturen elastisch.

Werkstoff:

Polyurethan

Anwendungsbeispiele:

Wird statt des üblichen O-Ringes an problematischen Dichtstellen verwendet.
Menge
SAE Größe
Filter
Size
Filter
Abmessung [mm]
Filter
Artikel-Nr.
Preis

1/2 08 17,0 x 25,4 x 2,85 HA-PH08/PA08 4,26 €
3/4 12 23,4 x 31,8 x 2,85 HA-PH12/PA12 4,32 €
1 16 31,3 x 39,7 x 2,85 HA-PH16/PA16 4,47 €
20 36,1 x 44,5 x 2,85 HA-PH20/PA20 5,86 €
24 45,4 x 53,8 x 2,85 HA-PH24/PA24 5,91 €
2 32 55,0 x 63,4 x 2,85 HA-PH32/PA32 6,33 €
Bitte warten... OK

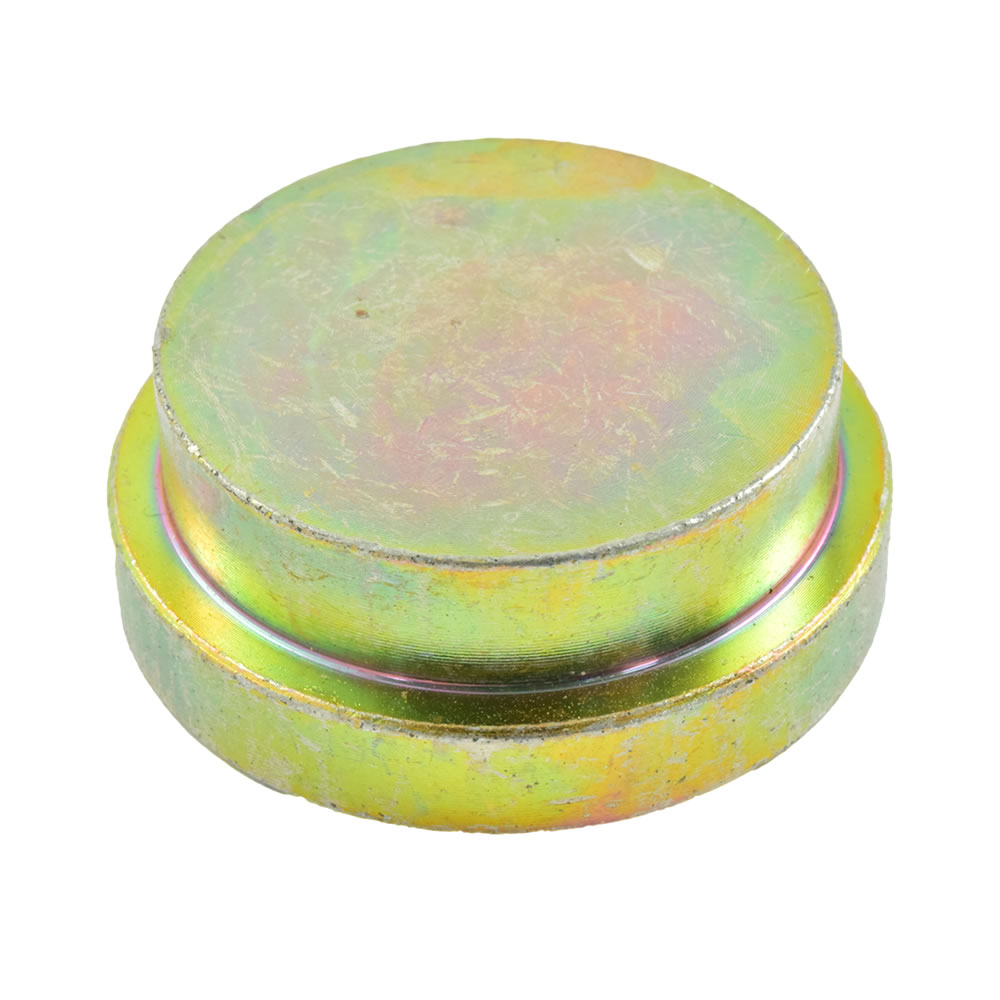

SAE-Blindteller 3000psi
SAE-Blindteller 3000psi

SAE-Blindteller

Standardserie:

3000psi

Werkstoff:

Stahl

Anwendungsbeispiel:

Zum Verschließen eines SAE-Flansches an einer Maschine

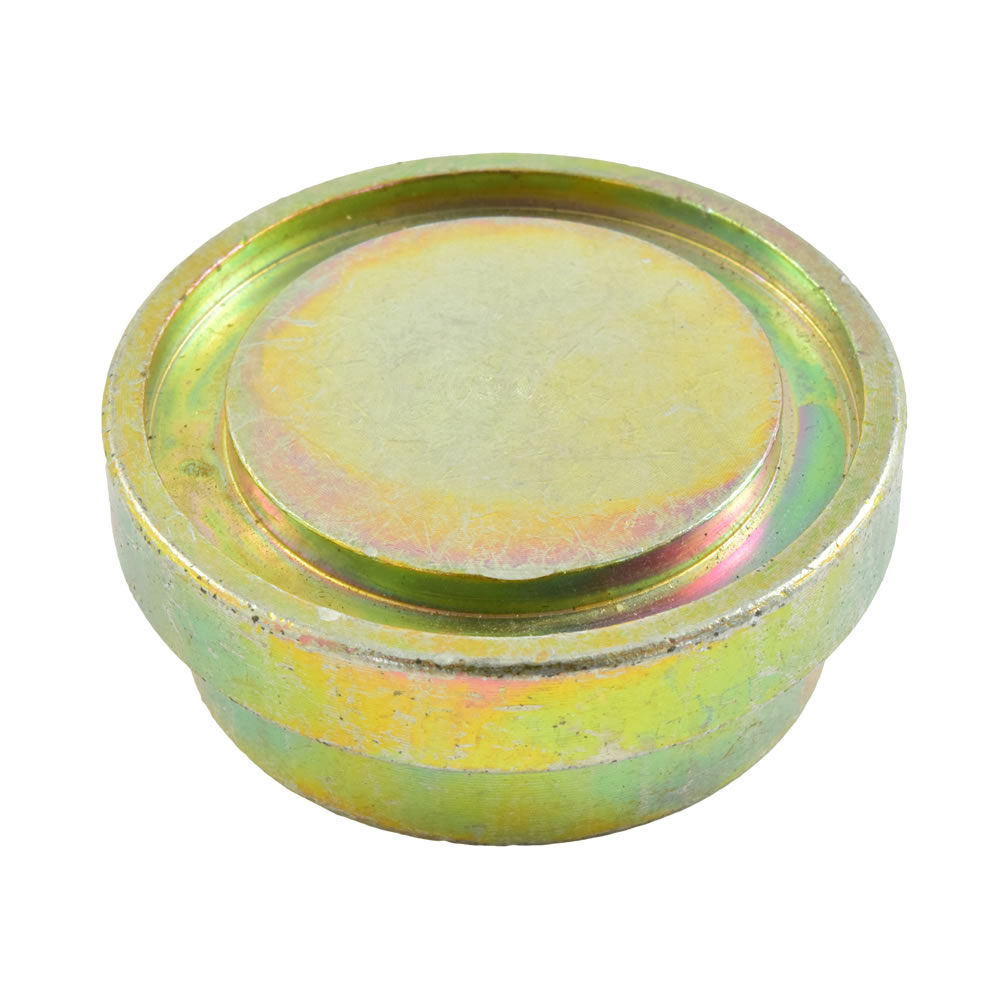

Detailbild SAE-Blindteller
vergrößern Detailbild SAE-Blindteller
Menge
Größe
Filter
Durchmesser ⌀
Filter
O-Ring
(nicht im Lieferumfang enthalten)
Filter
Artikel-Nr.
Preis

1/2" 30,2 mm passender O-Ring HV-BS3001 5,85 €
3/4" 38,1 mm passender O-Ring HV-BS3002 9,03 €
1" 44,5 mm passender O-Ring HV-BS3003 9,71 €
1 1/4" 50,8 mm passender O-Ring HV-BS3004 12,52 €
1 1/2" 60,3 mm passender O-Ring HV-BS3005 17,35 €
Bitte warten... OK
SAE-Blindteller 6000psi
SAE-Blindteller 6000psi

SAE-Blindteller

Hochdruckserie:

6000psi

Werkstoff:

Stahl

Anwendungsbeispiel:

Zum Verschließen eines SAE-Flansches an einer Maschine
Detailbild SAE-Blindteller
vergrößern Detailbild SAE-Blindteller
Menge
Größe
Filter
Durchmesser ⌀
Filter
O-Ring
(nicht im Lieferumfang enthalten)
Filter
Artikel-Nr.
Preis

1/2" 31,8 mm passender O-Ring HV-BS6001 6,28 €
3/4" 41,3 mm passender O-Ring HV-BS6002 9,72 €
1" 47,6 mm passender O-Ring HV-BS6003 10,43 €
1 1/4" 54,0 mm passender O-Ring HV-BS6004 13,89 €
1 1/2" 63,5 mm passender O-Ring HV-BS6005 19,46 €
Bitte warten... OK
Gewindeflansch DIN 2566 PN10/16
Gewindeflansch DIN 2566 PN10/16

Gewindeflansch DIN 2566 PN10/16

Werkstoff:

Stahl, verzinkt

Anwendungsbeispiele:

Wasserleitung, Dampfleitung, hydraulische Rücklaufleitung.
Menge
NW
Filter
G
Außen-Ø D
Filter
LK Lochkreis
Filter
Artikel-Nr.
Preis

25 G1 115 mm 85 mm GWS-FL16-025 14,43 €
32 G1¼ 140 mm 100 mm GWS-FL16-032 19,56 €
40 G1½ 150 mm 110 mm GWS-FL16-040 22,02 €
50 G2 165 mm 125 mm GWS-FL16-050 27,66 €
65 G2½ 185 mm 145 mm GWS-FL16-065 43,38 €
80 G3 200 mm 160 (8x) mm GWS-FL16-080 44,91 €
Bitte warten... OK
Gewindeflansch DIN 2566 PN06
Gewindeflansch DIN 2566 PN06

Gewindeflansch DIN 2565 PN06

Werkstoff:

Stahl, verzinkt

Anwendungsbeispiele:

Wasserleitung, Dampfleitung, hydraulische Rücklaufleitung.
Menge
NW
Filter
G
Außen-Ø D
Filter
LK Lochkreis
Filter
Artikel-Nr.
Preis

25 G1 100 mm 75 mm GWS-FL06-025 15,39 €
32 G1¼ 120 mm 90 mm GWS-FL06-032 16,08 €
40 G1½ 130 mm 100 mm GWS-FL06-040 21,85 €
50 G2 140 mm 110 mm GWS-FL06-050 27,46 €
65 G2½ 160 mm 130 mm GWS-FL06-065 34,39 €
80 G3 190 mm 150 mm GWS-FL06-080 42,97 €
Bitte warten... OK
Flanschdichtung DIN 2690 für Flansch PN10/16
Flanschdichtung DIN 2690 für Flansch PN10/16

Flanschdichtung DIN 2690 für Flansch PN10/16

Werkstoff:

Asbestfrei

Kenngrößen:

max. Temperatur: 300 °C
PN max.: 100 bar
Stärke: 1,8 mm.
Menge
NW
Filter
Innen-Ø d
Filter
Außen-Ø D
Filter
Artikel-Nr.
Preis

25 35 mm 70 mm GWS-FL16-025-DI 2,52 €
32 43 mm 82 mm GWS-FL16-032-DI 1,96 €
40 49 mm 92 mm GWS-FL16-040-DI 2,17 €
50 61 mm 107 mm GWS-FL16-050-DI 3,19 €
65 77 mm 127 mm GWS-FL16-065-DI 4,32 €
80 90 mm 142 mm GWS-FL16-080-DI 5,05 €
Bitte warten... OK
Flanschdichtung DIN 2690 für Flansch PN06
Flanschdichtung DIN 2690 für Flansch PN06

Flanschdichtung DIN 2690 für Flansch PN06

Werkstoff:

Asbestfrei

Kenngrößen:

max. Temperatur: 300 °C
PN max.: 100 bar
Stärke: 1,8 mm.
Menge
NW
Filter
Innen-Ø d
Filter
Außen-Ø D
Filter
Artikel-Nr.
Preis

25 35 mm 63 mm GWS-FL06-025-DI 1,48 €
32 43 mm 75 mm GWS-FL06-032-DI 1,66 €
40 49 mm 85 mm GWS-FL06-040-DI 2,05 €
50 61 mm 95 mm GWS-FL06-050-DI 2,26 €
65 77 mm 115 mm GWS-FL06-065-DI 3,09 €
80 90 mm 132 mm GWS-FL06-080-DI 3,92 €
Bitte warten... OK
© 1998 - 2024 Hytec-Hydraulik OHG. Alle Rechte vorbehalten. Alle Preise beinhalten, wenn nicht anders beschrieben, die gesetzliche MwSt. zzgl. Versandkosten.
Shop powered by Hyreka GmbH.
nach oben
