UNF-Verschraubungen, Bördelverschraubungen

UNF ( Unifiyed National Fitting ) Verschraubungen werden hauptsächlich in den USA verwendet um Hydraulikrohre und Schläuche miteinander zu verbinden. Amerikanische Zollrohre werden...

Triple-Lok Winkeleinschraubverschraubung

45°- einstellbare Winkelaufschraubverschraubung

Gerade Einschraubverschraubung Typ GE

37°-Bördelverschraubung

Einschraubzapfen:

Whitworth-Rohrgewinde, zylindrisch, mit Weichdichtung

Werkstoff:

Stahl, verzinkt

Anwendungsbeispiele:

Zum Einschrauben in Zylinder, Ventile, Steuerblöcke

Isometrische Ansicht Gerade Einschraubverschraubung Typ GE

Einschraubgewinde G	Leitungsanschluss	U	für Rohr-AD	Artikel-Nr.	Preis
G1/8A	06 (7/16-20)	7/16-20 UNF	6 mm	TL-GE06-G1/8A	2,02 €
G1/4A	06 (7/16-20)	7/16-20 UNF	6 mm	TL-GE06-G1/4A	3,17 €
G3/8A	06 (7/16-20)	7/16-20 UNF	6 mm	TL-GE06-G3/8A	5,98 €
G1/8A	08 (1/2-20)	1/2-20 UNF	8 mm	TL-GE08-G1/8A	3,40 €
G1/4A	08 (1/2-20)	1/2-20 UNF	8 mm	TL-GE08-G1/4A	2,40 €
G3/8A	08 (1/2-20)	1/2-20 UNF	8 mm	TL-GE08-G3/8A	8,09 €
G1/2A	10 (9/16-18)	9/16-18 UNF	10 mm	TL-GE10-G1/2A	6,79 €
G1/4A	10 (9/16-18)	9/16-18 UNF	10 mm	TL-GE10-G1/4A	2,41 €
G3/8A	10 (9/16-18)	9/16-18 UNF	10 mm	TL-GE10-G3/8A	2,72 €
G1/4A	12 (3/4-16)	3/4-16 UNF	12 mm	TL-GE12-G1/4A	2,97 €
G3/8A	12 (3/4-16)	3/4-16 UNF	12 mm	TL-GE12-G3/8A	2,61 €
G1/2A	12 (3/4-16)	3/4-16 UNF	12 mm	TL-GE12-G1/2A	4,27 €
G3/4A	12 (3/4-16)	3/4-16 UNF	12 mm	TL-GE12-G3/4A	10,18 €
G3/8A	16 (7/8-14)	7/8-14 UNF	14, 15, 16 mm	TL-GE16-G3/8A	6,07 €
G1/2A	16 (7/8-14)	7/8-14 UNF	14, 15, 16 mm	TL-GE16-G1/2A	4,27 €
G3/4A	16 (7/8-14)	7/8-14 UNF	14, 15, 16 mm	TL-GE16-G3/4A	9,15 €
G1/2A	20 (1 1/16-12)	1 1/16-12 UN	18, 20 mm	TL-GE20-G1/2A	7,68 €
G3/4A	20 (1 1/16-12)	1 1/16-12 UN	18, 20 mm	TL-GE20-G3/4A	6,16 €
G1A	25 (1 5/16-12)	1 5/16-12 UN	25 mm	TL-GE25-G1A	9,54 €

Gerade Einschraubverschraubung Typ GE

37°-Bördelverschraubung

Einschraubzapfen:

UN/UNF-Gewinde mit O-Ring-Abdichtung

Werkstoff:

Stahl, verzinkt

Anwendungsbeispiele:

Zum Einschrauben in Zylinder, Ventile, Steuerblöcke

Einschraubgewinde G	Leitungsanschluss	U	für Rohr-AD	Artikel-Nr.	Preis
7/16-20 UNF	06 (7/16-20)	7/16-20 UNF	6 mm	TL-GE06-7/16-20	1,37 €
1/2-20 UNF	08 (1/2-20)	1/2-20 UNF	8 mm	TL-GE08-1/2-20	3,51 €
9/16-18 UNF	10 (9/16-18)	9/16-18 UNF	10 mm	TL-GE10-9/16-18	1,66 €
3/4-16 UNF	12 (3/4-16)	3/4-16 UNF	12 mm	TL-GE12-3/4-16	2,44 €
7/8-14 UNF	16 (7/8-14)	7/8-14 UNF	14, 15, 16 mm	TL-GE16-7/8-14	3,77 €
1 1/16-12 UN	20 (1 1/16-12)	1 1/16-12 UN	18, 20 mm	TL-GE20-1 1/16-12	5,30 €
1 5/16-12 UN	25 (1 5/16-12)	1 5/16-12 UN	25 mm	TL-GE25-1 5/16-12	14,18 €

Gerade Verschraubung Typ G

37°-Bördelverschraubung

Werkstoff:

Stahl, verzinkt

Anwendungsbeispiele:

Verbinden von Rohr- oder Schlauchleitungen

Leitungsanschluss	U	für Rohr-AD	Artikel-Nr.	Preis
06 (7/16-20)	7/16-20 UNF	6 mm	TL-G06	1,37 €
08 (1/2-20)	1/2-20 UNF	8 mm	TL-G08	1,53 €
10 (9/16-18)	9/16-18 UNF	10 mm	TL-G10	1,70 €
12 (3/4-16)	3/4-16 UNF	12 mm	TL-G12	2,07 €
16 (7/8-14)	7/8-14 UNF	14, 15, 16 mm	TL-G16	3,27 €
20 (1 1/16-12)	1 1/16-12 UN	18, 20 mm	TL-G20	4,63 €
25 (1 5/16-12)	1 5/16-12 UN	25 mm	TL-G25	7,96 €
30 (1 5/8-12)	1 5/8-12 UN	30, 32 mm	TL-G30	13,28 €
38 (1 7/8-12)	1 7/8-12 UN	38 mm	TL-G38	27,70 €

Gerader Einschraubstutzen mit Mutter Typ EVGE

37°-Bördelverschraubung

Einschraubzapfen:

Whitworth-Rohrgewinde, zylindrisch, mit O-Ring-Abdichtung

Werkstoff:

Stahl, verzinkt

Anwendungsbeispiele:

Zum Einschrauben in Zylinder, Ventile, Steuerblöcke

Isometrische Ansicht Gerader Einschraubstutzen mit Mutter Typ EVGE

Einschraubgewinde G	Leitungsanschluss	U	für Rohr-AD	Artikel-Nr.	Preis
G1/8A	06 (7/16-20)	7/16-20 UNF	6 mm	TL-EVGE06-G1/8A	6,72 €
G1/4A	06 (7/16-20)	7/16-20 UNF	6 mm	TL-EVGE06-G1/4A	9,64 €
G1/4A	08 (1/2-20)	1/2-20 UNF	8 mm	TL-EVGE08-G1/4A	7,41 €
G1/4A	10 (9/16-18)	9/16-18 UNF	10 mm	TL-EVGE10-G1/4A	6,98 €
G3/8A	10 (9/16-18)	9/16-18 UNF	10 mm	TL-EVGE10-G3/8A	9,41 €
G3/8A	12 (3/4-16)	3/4-16 UNF	12 mm	TL-EVGE12-G3/8A	8,09 €
G1/2A	12 (3/4-16)	3/4-16 UNF	12 mm	TL-EVGE12-G1/2A	9,78 €
G1/2A	16 (7/8-14)	7/8-14 UNF	14, 15, 16 mm	TL-EVGE16-G1/2A	9,13 €
G3/4A	20 (1 1/16-12)	1 1/16-12 UN	18, 20 mm	TL-EVGE20-G3/4A	17,01 €
G1/2A	20 (1 1/16-12)	1 1/16-12 UN	20 mm	TL-EVGE20-G1/2A	17,80 €
G1A	25 (1 5/16-12)	1 5/16-12 UN	25 mm	TL-EVGE25-G1A	31,67 €
G3/4A	25 (1 5/16-12)	1 5/16-12 UN	25 mm	TL-EVGE25-G3/4A	19,78 €

Einstellbare W-Einschraubverschraubung Typ EWE

37°-Bördelverschraubung

Einschraubzapfen:

Whitworth-Rohrgewinde, zylindrisch, mit O-Ring-Abdichtung

Werkstoff:

Stahl, verzinkt

Anwendungsbeispiele:

Zum Einschrauben in Zylinder, Ventile, Steuerblöcke

Einschraubgewinde G	Leitungsanschluss	U	für Rohr-AD	Artikel-Nr.	Preis
G1/8A	06 (7/16-20)	7/16-20 UNF	6 mm	TL-EWE06-G1/8A	8,02 €
G1/4A	08 (1/2-20)	1/2-20 UNF	8 mm	TL-EWE08-G1/4A	11,41 €
G1/4A	10 (9/16-18)	9/16-18 UNF	10 mm	TL-EWE10-G1/4A	6,92 €
G3/8A	12 (3/4-16)	3/4-16 UNF	12 mm	TL-EWE12-G3/8A	8,21 €
G1/2A	16 (7/8-14)	7/8-14 UNF	14, 15, 16 mm	TL-EWE16-G1/2A	10,64 €
G3/4A	20 (1 1/16-12)	1 1/16-12 UN	18, 20 mm	TL-EWE20-G3/4A	19,44 €

Winkeleinschraubverschraubung Typ EWE

Einstellbare W-Einschraubverschraubung Typ EWE

Einschraubzapfen:

UN/UNF-Gewinde mit O-Ring-Abdichtung

Werkstoff:

Stahl, verzinkt

Anwendungsbeispiele:

Zum Einschrauben in Zylinder, Ventile, Steuerblöcke

Einschraubgewinde G	Leitungsanschluss	U	für Rohr-AD	Artikel-Nr.	Preis
7/16-20 UNF	06 (7/16-20)	7/16-20 UNF	6 mm	TL-EWE06-7/16-20UNF	10,36 €
1/2-20 UNF	08 (1/2-20)	1/2-20 UNF	8 mm	TL-EWE08-1/2-20UNF	11,80 €
7/16-20 UNF	10 (9/16-18)	9/16-18 UNF	10 mm	TL-EWE10-7/16-20UNF	14,72 €
9/16-18 UNF	10 (9/16-18)	9/16-18 UNF	10 mm	TL-EWE10-9/16-18UNF	8,41 €
7/8-14 UNF	10 (9/16-18)	9/16-18 UNF	10 mm	TL-EWE10-7/8-14UNF	18,18 €
3/4-16 UNF	12 (3/4-16)	3/4-16 UNF	12 mm	TL-EWE12-3/4-16UNF	11,75 €
7/8-14 UNF	12 (3/4-16)	3/4-16 UNF	12 mm	TL-EWE12-7/8-14UNF	17,12 €
7/8-14 UNF	16 (7/8-14)	7/8-14 UNF	16 mm	TL-EWE16-7/8-14UNF	16,52 €
1 1/16-12 UN	20 (1 1/16-12)	1 1/16-12 UN	20 mm	TL-EWE20-1 1/16-12UN	21,75 €
1 5/16-12 UN	25 (1 5/16-12)	1 5/16-12 UN	25 mm	TL-EWE25-1 5/16-12UN	29,70 €
1 5/8-12 UN	30 (1 5/8-12)	1 5/8-12 UN	30 mm	TL-EWE30-1 5/8-12UN	63,35 €
1 7/8-12 UN	38 (1 7/8-12)	1 7/8-12 UN	38 mm	TL-EWE38-1 7/8-12UN	83,18 €

45°- einstellbare Winkelaufschraubverschraubung

Einstellbare W-Einschraubverschraubung Typ EWE 45°

Einschraubzapfen:

mit O-Ring-Abdichtung

Werkstoff:

Stahl, verzinkt

Anwendungsbeispiele:

Zum Einschrauben in Zylinder, Ventile, Steuerblöcke

Isometrische Ansicht 45°- einstellbare Winkelaufschraubverschraubung

Einschraubgewinde G	Leitungsanschluss	U	für Rohr-AD	Artikel-Nr.	Preis
G1/2A	16 (7/8-14)	7/8-14 UNF	14, 15, 16 mm	TL-45EWE16-G1/2A	25,38 €
1 1/16-12 UN	20 (1 1/16-12)	1 1/16-12 UN	20 mm	TL-45EWE20-1 1/16-12	28,76 €
M33x2	25 (1 5/16-12)	1 5/16-12 UN	25 mm	TL-45EWE25-M33x2	61,89 €

L-Einschraubverschraubung Typ ELE

Einstellbare L-Einschraubverschraubung Typ ELE

Einschraubzapfen:

UN/UNF-Gewinde mit O-Ring-Abdichtung

Werkstoff:

Stahl, verzinkt

Anwendungsbeispiele:

Zum Einschrauben in Zylinder, Ventile, Steuerblöcke

Einschraubgewinde G	Leitungsanschluss	U	für Rohr-AD	Artikel-Nr.	Preis
G1/8A	06 (7/16-20)	7/16-20 UNF	6 mm	TL-ELE06-G1/8A	auf Anfrage
G1/4A	08 (1/2-20)	1/2-20 UNF	8 mm	TL-ELE08-G1/4A	auf Anfrage
G1/4A	10 (9/16-18)	9/16-18 UNF	10 mm	TL-ELE10-G1/4A	auf Anfrage
G3/8A	12 (3/4-16)	3/4-16 UNF	12 mm	TL-ELE12-G3/8A	14,68 €
G1/2A	16 (7/8-14)	7/8-14 UNF	14, 15, 16 mm	TL-ELE16-G1/2A	auf Anfrage
G3/4A	20 (1 1/16-12)	1 1/16-12 UN	18, 20 mm	TL-ELE20-G3/4A	auf Anfrage
G1A	25 (1 5/16-12)	1 5/16-12 UN	25 mm	TL-ELE25-G1A	auf Anfrage

Einstellbare T-Einschraubverschraubung Typ ETE

Einschraubzapfen:

UN/UNF-Gewinde mit O-Ring-Abdichtung

Werkstoff:

Stahl, verzinkt

Anwendungsbeispiele:

Zum Einschrauben in Zylinder, Ventile, Steuerblöcke

Einschraubgewinde G	Leitungsanschluss	U	für Rohr-AD	Artikel-Nr.	Preis
G1/8A	06 (7/16-20)	7/16-20 UNF	6 mm	TL-ETE06-G1/8A	auf Anfrage
G1/4A	08 (1/2-20)	1/2-20 UNF	8 mm	TL-ETE08-G1/4A	auf Anfrage
G1/4A	10 (9/16-18)	9/16-18 UNF	10 mm	TL-ETE10-G1/4A	auf Anfrage
G3/8A	12 (3/4-16)	3/4-16 UNF	12 mm	TL-ETE12-G3/8A	auf Anfrage
G1/2A	16 (7/8-14)	7/8-14 UNF	14, 15, 16 mm	TL-ETE16-G1/2A	18,62 €
G3/4A	20 (1 1/16-12)	1 1/16-12 UN	18, 20 mm	TL-ETE20-G3/4A	auf Anfrage
G1A	25 (1 5/16-12)	1 5/16-12 UN	25 mm	TL-ETE25-G1A	auf Anfrage

Gerades Rohrstück Typ EVG

37°-Bördelverschraubung

Werkstoff:

Stahl, verzinkt

Anwendungsbeispiele:

Verbinden von Rohr- oder Schlauchleitungen

Leitungsanschluss	U	für Rohr-AD	Artikel-Nr.	Preis
06 (7/16-20)	7/16-20 UNF	6 mm	TL-EVG06	8,79 €
08 (1/2-20)	1/2-20 UNF	8 mm	TL-EVG08	10,38 €
10 (9/16-18)	9/16-18 UNF	10 mm	TL-EVG10	10,58 €
12 (3/4-16)	3/4-16 UNF	12 mm	TL-EVG12	11,02 €
16 (7/8-14)	7/8-14 UNF	14, 15, 16 mm	TL-EVG16	11,24 €
20 (1 1/16-12)	1 1/16-12 UN	18, 20 mm	TL-EVG20	18,61 €
25 (1 5/16-12)	1 5/16-12 UN	25 mm	TL-EVG25	34,90 €
30 (1 5/8-12)	1 5/8-12 UN	30 mm	TL-EVG30	70,89 €
38 (1 7/8-12)	1 7/8-12 UN	38 mm	TL-EVG38	73,78 €

W-Verschraubung Typ W

37°-Bördelverschraubung

Werkstoff:

Stahl, verzinkt

Anwendungsbeispiele:

Verbinden von Rohr- oder Schlauchleitungen

Leitungsanschluss	U	für Rohr-AD	Artikel-Nr.	Preis
06 (7/16-20)	7/16-20 UNF	6 mm	TL-W06	4,27 €
08 (1/2-20)	1/2-20 UNF	8 mm	TL-W08	5,38 €
10 (9/16-18)	9/16-18 UNF	10 mm	TL-W10	4,70 €
12 (3/4-16)	3/4-16 UNF	12 mm	TL-W12	5,26 €
16 (7/8-14)	7/8-14 UNF	14, 15, 16 mm	TL-W16	7,41 €
20 (1 1/16-12)	1 1/16-12 UN	18, 20 mm	TL-W20	11,90 €
25 (1 5/16-12)	1 5/16-12 UN	25 mm	TL-W25	16,17 €
30 (1 5/8-12)	1 5/8-12 UN	30 mm	TL-W30	23,91 €
38 (1 7/8-12)	1 7/8-12 UN	38 mm	TL-W38	41,84 €

T-Verschraubung Typ T

37°-Bördelverschraubung

Werkstoff:

Stahl, verzinkt

Anwendungsbeispiele:

Verbinden von Rohr- oder Schlauchleitungen

Leitungsanschluss	U	für Rohr-AD	Artikel-Nr.	Preis
06 (7/16-20)	7/16-20 UNF	6 mm	TL-T06	6,35 €
08 (1/2-20)	1/2-20 UNF	8 mm	TL-T08	6,86 €
10 (9/16-18)	9/16-18 UNF	10 mm	TL-T10	7,47 €
12 (3/4-16)	3/4-16 UNF	12 mm	TL-T12	10,50 €
16 (7/8-14)	7/8-14 UNF	14, 15, 16 mm	TL-T16	11,53 €
20 (1 1/16-12)	1 1/16-12 UN	18, 20 mm	TL-T20	15,76 €
25 (1 5/16-12)	1 5/16-12 UN	25 mm	TL-T25	26,16 €
30 (1 5/8-12)	1 5/8-12 UN	30 mm	TL-T30	74,29 €
38 (1 7/8-12)	1 7/8-12 UN	38 mm	TL-T38	76,55 €

Einstellbare W-Verschraubung Typ EVW 90°

37°-Bördelverschraubung

Werkstoff:

Stahl, verzinkt

Anwendungsbeispiele:

Verbinden von Rohr- oder Schlauchleitungen

Isometrische Ansicht Einstellbare W-Verschraubung Typ EVW 90°

Leitungsanschluss	U	für Rohr-AD	Artikel-Nr.	Preis
06 (7/16-20)	7/16-20 UNF	6 mm	TL-EVW06	6,08 €
08 (1/2-20)	1/2-20 UNF	8 mm	TL-EVW08	6,70 €
10 (9/16-18)	9/16-18 UNF	10 mm	TL-EVW10	6,70 €
12 (3/4-16)	3/4-16 UNF	12 mm	TL-EVW12	8,85 €
16 (7/8-14)	7/8-14 UNF	14, 15, 16 mm	TL-EVW16	11,53 €
20 (1 1/16-12)	1 1/16-12 UN	18, 20 mm	TL-EVW20	15,16 €
25 (1 5/16-12)	1 5/16-12 UN	25 mm	TL-EVW25	21,09 €
30 (1 5/8-12)	1 5/8-12 UN	30, 32 mm	TL-EVW30	36,55 €

45°-Winkelaufschraubverschraubung

Einstellbare W-Verschraubung Typ EVW 45°

37°-Bördelverschraubung

Werkstoff:

Stahl, verzinkt

Anwendungsbeispiele:

Verbinden von Rohr- oder Schlauchleitungen

Draufsicht 45°-Winkelaufschraubverschraubung

Leitungsanschluss	U	für Rohr-AD	Artikel-Nr.	Preis
06 (7/16-20)	7/16-20 UNF	6 mm	TL-45EVW06	14,20 €
08 (1/2-20)	1/2-20 UNF	8 mm	TL-45EVW08	10,70 €
10 (9/16-18)	9/16-18 UNF	10 mm	TL-45EVW10	12,17 €
12 (3/4-16)	3/4-16 UNF	12 mm	TL-45EVW12	14,52 €
16 (7/8-14)	7/8-14 UNF	14, 15, 16 mm	TL-45EVW16	18,73 €
20 (1 1/16-12)	1 1/16-12 UN	18, 20 mm	TL-45EVW20	24,34 €
25 (1 5/16-12)	1 5/16-12 UN	25 mm	TL-45EVW25	45,48 €
30 (1 5/8-12)	1 5/8-12 UN	30, 32 mm	TL-45EVW30	64,32 €

Einstellbare L-Verschraubung Typ EVL

37°-Bördelverschraubung

Werkstoff:

Stahl, verzinkt

Anwendungsbeispiele:

Verbinden von Rohr- oder Schlauchleitungen

Leitungsanschluss	U	für Rohr-AD	Artikel-Nr.	Preis
06 (7/16-20)	7/16-20 UNF	6 mm	TL-EVL06	8,30 €
08 (1/2-20)	1/2-20 UNF	8 mm	TL-EVL08	10,36 €
10 (9/16-18)	9/16-18 UNF	10 mm	TL-EVL10	10,36 €
12 (3/4-16)	3/4-16 UNF	12 mm	TL-EVL12	15,06 €
16 (7/8-14)	7/8-14 UNF	14, 15, 16 mm	TL-EVL16	19,49 €
20 (1 1/16-12)	1 1/16-12 UN	18, 20 mm	TL-EVL20	24,87 €

Einstellbare T-Verschraubung Typ EVT

37°-Bördelverschraubung

Werkstoff:

Stahl, verzinkt

Anwendungsbeispiele:

Verbinden von Rohr- oder Schlauchleitungen

Leitungsanschluss	U	für Rohr-AD	Artikel-Nr.	Preis
06 (7/16-20)	7/16-20 UNF	6 mm	TL-EVT06	8,30 €
08 (1/2-20)	1/2-20 UNF	8 mm	TL-EVT08	11,83 €
10 (9/16-18)	9/16-18 UNF	10 mm	TL-EVT10	10,59 €
12 (3/4-16)	3/4-16 UNF	12 mm	TL-EVT12	15,12 €
16 (7/8-14)	7/8-14 UNF	14, 15, 16 mm	TL-EVT16	20,74 €
20 (1 1/16-12)	1 1/16-12 UN	18, 20 mm	TL-EVT20	25,50 €

Gerade Aufschraubverschraubung Typ GAI

37°-Bördelverschraubung

Aufschraubgewinde:

Whitworth-Rohrgewinde

Werkstoff:

Stahl, verzinkt

Anwendungsbeispiele:

Zum Verbinden eines vorhandenen Außengewindes mit einer Rohrleitung (z. B. Druckschalter, Sonderadapter).

Ansicht Gewinde U Gerade Aufschraubverschraubung Typ GAI

Innengewinde IG	Leitungsanschluss	U	für Rohr-AD	Artikel-Nr.	Preis
G1/8	06 (7/16-20)	7/16-20 UNF	6 mm	TL-GAI06-G1/8	4,83 €
G1/4	08 (1/2-20)	1/2-20 UNF	8 mm	TL-GAI08-G1/4	5,65 €
G1/4	10 (9/16-18)	9/16-18 UNF	10 mm	TL-GAI10-G1/4	6,33 €
G3/8	12 (3/4-16)	3/4-16 UNF	12 mm	TL-GAI12-G3/8	6,95 €
G1/2	16 (7/8-14)	7/8-14 UNF	14, 15, 16 mm	TL-GAI16-G1/2	8,25 €
G3/4	20 (1 1/16-12)	1 1/16-12 UN	18, 20 mm	TL-GAI20-G3/4	8,21 €

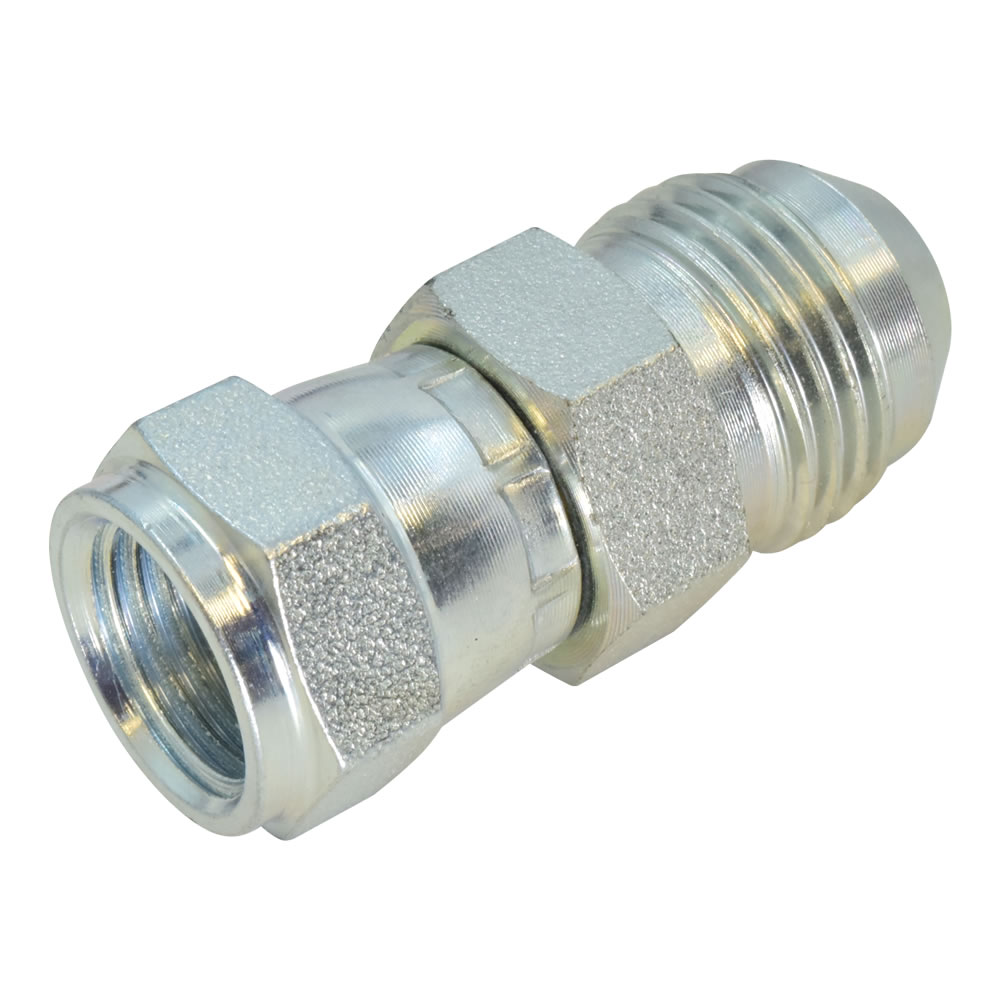

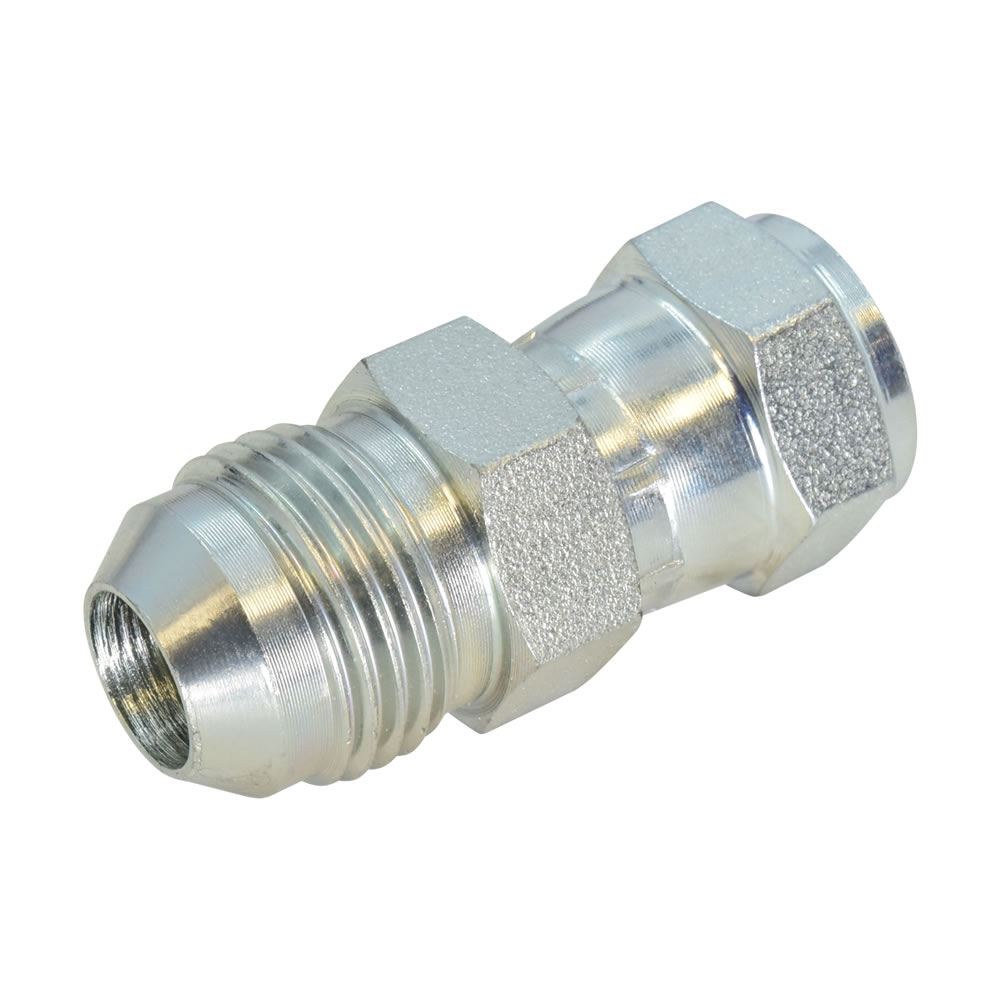

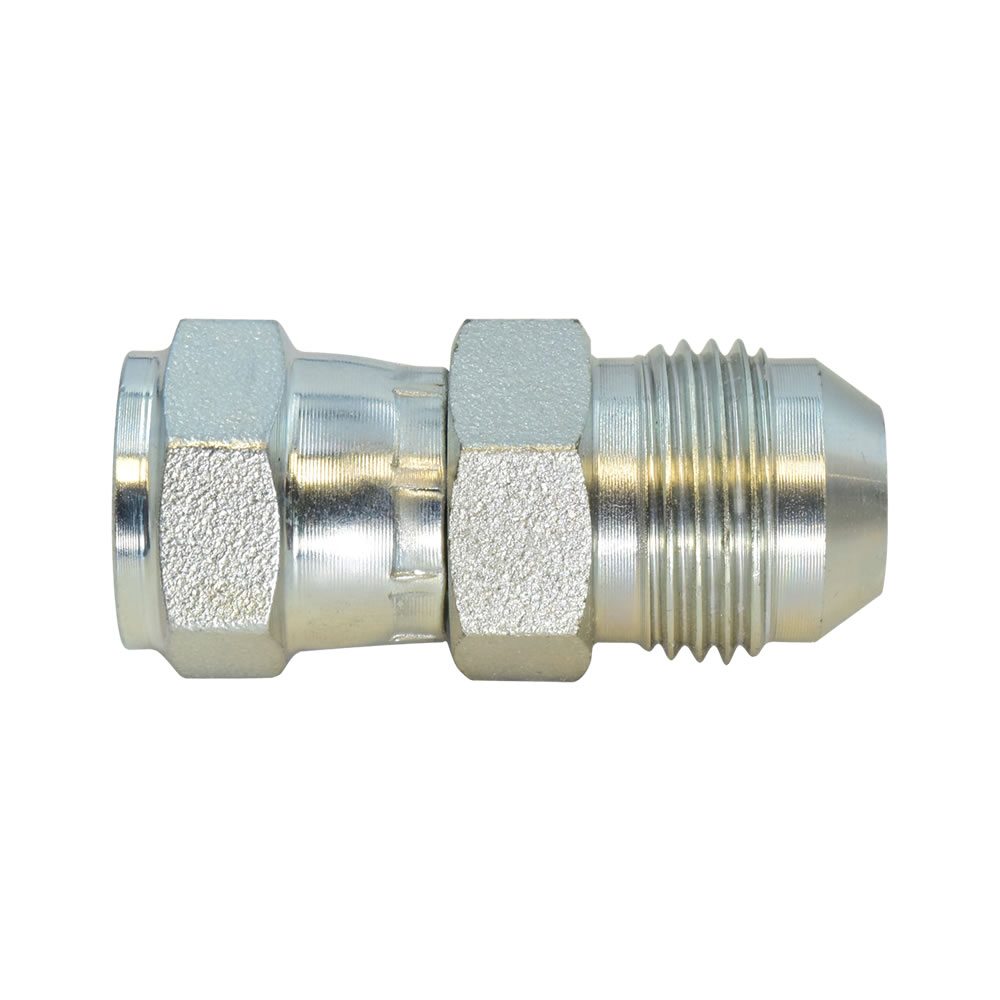

Gerade Reduzierverschraubung Typ KOR

37°-Bördelverschraubung

Werkstoff:

Stahl, verzinkt

Anwendungsbeispiele:

Zum Reduzieren eines Außengewindes.

Ansicht Gewinde U Gerade Reduzierverschraubung Typ KOR

U1	U	für Rohr-AD 1	für Rohr-AD	Artikel-Nr.	Preis
9/16-18 UNF	1/2-20 UNF	10 mm	8 mm	TL-KOR10/08	9,09 €
3/4-16 UNF	9/16-18 UNF	12 mm	10 mm	TL-KOR12/10	6,79 €
7/8-14 UNF	9/16-18 UNF	14, 15, 16 mm	10 mm	TL-KOR16/10	9,67 €
7/8-14 UNF	3/4-16 UNF	14, 15, 16 mm	12 mm	TL-KOR16/12	7,88 €
1 1/16-12 UN	3/4-16 UNF	18, 20 mm	12 mm	TL-KOR20/12	11,09 €
1 1/16-12 UN	7/8-14 UNF	18, 20 mm	14, 15, 16 mm	TL-KOR20/16	9,59 €
1 5/16-12 UN	1 1/16-12 UN	25 mm	18, 20 mm	TL-KOR25/20	10,14 €
1 5/8-12 UN	1 5/16-12 UN	30, 32 mm	25 mm	TL-KOR30/25	12,58 €

Gerade Schottverschraubung Typ SV

37°-Bördelverschraubung

Werkstoff:

Stahl, verzinkt

Anwendungsbeispiele:

Verbinden von Rohr- oder Schlauchleitungen

Isometrische Ansicht Gerade Schottverschraubung Typ SV

Leitungsanschluss	U	für Rohr-AD	Artikel-Nr.	Preis
06 (7/16-20)	7/16-20 UNF	6 mm	TL-SV06	8,07 €
08 (1/2-20)	1/2-20 UNF	8 mm	TL-SV08	8,46 €
10 (9/16-18)	9/16-18 UNF	10 mm	TL-SV10	7,38 €
12 (3/4-16)	3/4-16 UNF	12 mm	TL-SV12	9,52 €
16 (7/8-14)	7/8-14 UNF	14, 15, 16 mm	TL-SV16	13,38 €
20 (1 1/16-12)	1 1/16-12 UN	18, 20 mm	TL-SV20	16,93 €
25 (1 5/16-12)	1 5/16-12 UN	25 mm	TL-SV25	26,69 €
30 (1 5/8-12)	1 5/8-12 UN	30, 32 mm	TL-SV30	42,24 €
38 (1 7/8-12)	1 7/8-12 UN	38 mm	TL-SV38	54,10 €

Winkel-Schottverschraubung Typ WSV

37°-Bördelverschraubung

Werkstoff:

Stahl, verzinkt

Anwendungsbeispiele:

Verbinden von Rohr- oder Schlauchleitungen

Leitungsanschluss	U	für Rohr-AD	Artikel-Nr.	Preis
06 (7/16-20)	7/16-20 UNF	6 mm	TL-WSV06	12,44 €
08 (1/2-20)	1/2-20 UNF	8 mm	TL-WSV08	11,45 €
10 (9/16-18)	9/16-18 UNF	10mm	TL-WSV10	11,63 €
12 (3/4-16)	3/4-16 UNF	12mm	TL-WSV12	15,07 €
16 (7/8-14)	7/8-14 UNF	16mm	TL-WSV16	17,31 €
20 (1 1/16-12)	1 1/16-12 UN	20mm	TL-WSV20	26,36 €
25 (1 5/16-12)	1 5/16-12 UN	25mm	TL-WSV25	41,64 €

L-Schottverschraubung Typ LSV

37°-Bördelverschraubung

Werkstoff:

Stahl, verzinkt

Anwendungsbeispiele:

Verbinden von Rohr- oder Schlauchleitungen

Menge	Leitungsanschluss		U		für Rohr-AD		Artikel-Nr.	Preis
	12 (3/4-16)		3/4-16 UNF		12mm		TL-LSV12	30,85 €

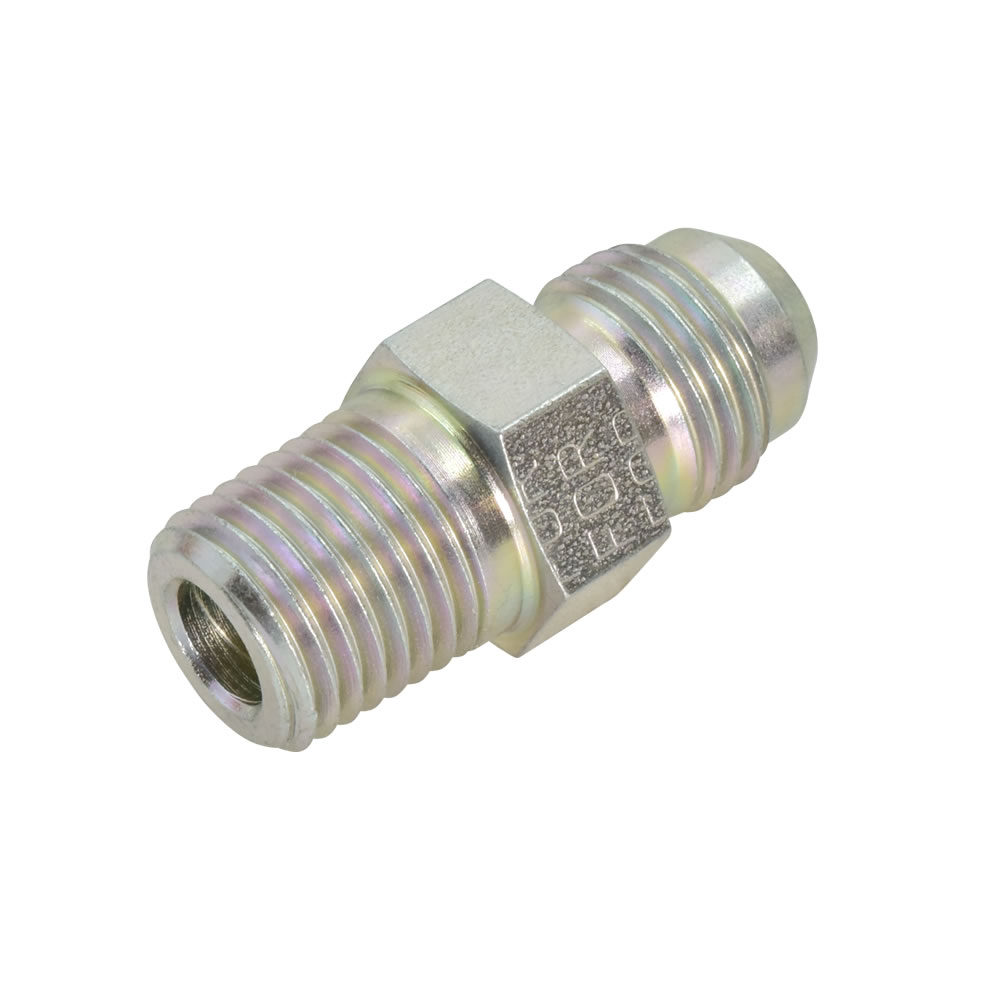

Gerade Einschraubverschraubung

Gerade Einschraubverschraubung Typ GE

Einschraubzapfen:

kegeliges Einschraubgewinde

Werkstoff:

Stahl, verzinkt

Anwendungsbeispiele:

Zum Einschrauben in Zylinder, Ventile, Steuerblöcke

Einschraubgewinde G	Leitungsanschluss	U	für Rohr-AD	Artikel-Nr.	Preis
R1/4-keg.	06 (7/16-20)	7/16-20 UNF	6 mm	TL-GE06-R1/4K	auf Anfrage
R1/8-keg.	06 (7/16-20)	7/16-20 UNF	6 mm	TL-GE06-R1/8K	auf Anfrage
R1/4-keg.	08 (1/2-20)	1/2-20 UNF	8 mm	TL-GE08-R1/4K	auf Anfrage
R1/8-keg.	08 (1/2-20)	1/2-20 UNF	8 mm	TL-GE08-R1/8K	auf Anfrage
R1/2-keg.	10 (9/16-18)	9/16-18 UNF	10 mm	TL-GE10-R1/2K	auf Anfrage
R1/4-keg.	10 (9/16-18)	9/16-18 UNF	10 mm	TL-GE10-R1/4K	auf Anfrage
R3/8-keg.	10 (9/16-18)	9/16-18 UNF	10 mm	TL-GE10-R3/8K	auf Anfrage
R1/2-keg.	12 (3/4-16)	3/4-16 UNF	12 mm	TL-GE12-R1/2K	auf Anfrage
R1/4-keg.	12 (3/4-16)	3/4-16 UNF	12 mm	TL-GE12-R1/4K	auf Anfrage
R3/8-keg.	12 (3/4-16)	3/4-16 UNF	12 mm	TL-GE12-R3/8K	auf Anfrage
R1/2-keg.	16 (7/8-14)	7/8-14 UNF	14, 15, 16 mm	TL-GE16-R1/2K	6,17 €
R3/8-keg.	16 (7/8-14)	7/8-14 UNF	14, 15, 16 mm	TL-GE16-R3/8K	6,49 €
R3/4-keg.	20 (1 1/16-12)	1 1/16-12 UN	18, 20 mm	TL-GE20-R3/4K	auf Anfrage
R1-keg.	25 (1 5/16-12)	1 5/16-12 UN	25 mm	TL-GE25-R1K	auf Anfrage
R1¼-keg.	30 (1 5/8-12)	1 5/8-12 UN	30 mm	TL-GE30-R1 1/4K	auf Anfrage
R1½-keg.	38 (1 7/8-12)	1 7/8-12 UN	38 mm	TL-GE38-R1 1/2K	auf Anfrage

Verschlussstück Typ VKA

37°-Bördelverschraubung

Werkstoff:

Stahl, verzinkt

Anwendungsbeispiele:

Zum Verschließen von Verschraubungsstutzen. Lieferung ohne Überwurfmutter.

Ansicht Gewinde Verschlussstück Typ VKA

Leitungsanschluss	U	für Rohr-AD	Artikel-Nr.	Preis
06 (7/16-20)	7/16-20 UNF	6 mm	TL-VKA06	1,61 €
08 (1/2-20)	1/2-20 UNF	8 mm	TL-VKA08	1,80 €
10 (9/16-18)	9/16-18 UNF	10 mm	TL-VKA10	1,93 €
12 (3/4-16)	3/4-16 UNF	12 mm	TL-VKA12	2,49 €
16 (7/8-14)	7/8-14 UNF	14, 15, 16 mm	TL-VKA16	3,66 €
20 (1 1/16-12)	1 1/16-12 UN	18, 20 mm	TL-VKA20	5,53 €
25 (1 5/16-12)	1 5/16-12 UN	25 mm	TL-VKA25	7,83 €
30 (1 5/8-12)	1 5/8-12 UN	30, 32 mm	TL-VKA30	13,92 €
38 (1 7/8-12)	1 7/8-12 UN	38 mm	TL-VKA38	19,94 €

Verschlussschraube Typ ROV

37°-Bördelverschraubung

Werkstoff:

Stahl, verzinkt

Anwendungsbeispiele:

Zum Verschließen von Rohrenden.

Leitungsanschluss	U	für Rohr-AD	Artikel-Nr.	Preis
06 (7/16-20)	7/16-20 UNF	6 mm	TL-ROV06	1,80 €
08 (1/2-20)	1/2-20 UNF	8 mm	TL-ROV08	2,48 €
10 (9/16-18)	9/16-18 UNF	10 mm	TL-ROV10	1,80 €
12 (3/4-16)	3/4-16 UNF	12 mm	TL-ROV12	3,19 €
16 (7/8-14)	7/8-14 UNF	14, 15, 16 mm	TL-ROV16	2,82 €
20 (1 1/16-12)	1 1/16-12 UN	18, 20 mm	TL-ROV20	3,66 €
25 (1 5/16-12)	1 5/16-12 UN	25 mm	TL-ROV25	6,63 €
30 (1 5/8-12)	1 5/8-12 UN	30, 32 mm	TL-ROV30	9,90 €
38 (1 7/8-12)	1 7/8-12 UN	38 mm	TL-ROV38	16,18 €

Überwurfmutter Typ M

Werkstoff:

Stahl, verzinkt

Anwendungsbeispiele:

Wird zusammen mit dem Druckring Typ STH für gebördelte Rohre verwendet.

Leitungsanschluss	U	für Rohr-AD	Artikel-Nr.	Preis
06 (7/16-20)	7/16-20 UNF	6 mm	TL-M06	0,69 €
08 (1/2-20)	1/2-20 UNF	8 mm	TL-M08	0,77 €
10 (9/16-18)	9/16-18 UNF	10 mm	TL-M10	0,83 €
12 (3/4-16)	3/4-16 UNF	12 mm	TL-M12	1,24 €
16 (7/8-14)	7/8-14 UNF	14, 15, 16 mm	TL-M16	1,66 €
20 (1 1/16-12)	1 1/16-12 UN	18, 20 mm	TL-M20	2,35 €
25 (1 5/16-12)	1 5/16-12 UN	25 mm	TL-M25	3,02 €
30 (1 5/8-12)	1 5/8-12 UN	30, 32 mm	TL-M30	6,70 €
38 (1 7/8-12)	1 7/8-12 UN	38 mm	TL-M38	13,28 €

Druckring Typ STH für metrische Rohre

Werkstoff:

Stahl, verzinkt

Anwendungsbeispiele:

Wird zusammen mit der Überwurfmutter Typ TL-M für gebördelte Rohre verwendet.

für Rohr-AD	für Muttern Größe	Artikel-Nr.	Preis
6 mm	06	TL-STH06	0,43 €
8 mm	08	TL-STH08	0,68 €
10 mm	10	TL-STH10	0,49 €
12 mm	12	TL-STH12	0,64 €
14 mm	16	TL-STH14	1,24 €
15 mm	16	TL-STH15	1,24 €
16 mm	16	TL-STH16	0,64 €
18 mm	20	TL-STH18	1,61 €
20 mm	20	TL-STH20	1,59 €
25 mm	25	TL-STH25	1,84 €
30 mm	30	TL-STH30	5,12 €
32 mm	30	TL-STH32	5,18 €
38 mm	38	TL-STH38	10,26 €

Druckring Typ STH für zöllige Rohre

Werkstoff:

Stahl, verzinkt

Anwendungsbeispiele:

Wird zusammen mit der Überwurfmutter Typ TL-M für gebördelte Rohre verwendet.

für Rohr-AD	für Muttern Größe	Artikel-Nr.	Preis
1/4" = 6,35 mm	06	TL-STH1/4"	0,99 €
5/16" = 7,94 mm	08	TL-STH5/16"	1,19 €
3/8" = 9,52 mm	10	TL-STH3/8"	1,27 €
1/2" = 12,7 mm	12	TL-STH1/2"	1,48 €
5/8" = 15,88 mm	16	TL-STH5/8"	2,11 €
3/4" = 19,05 mm	20	TL-STH3/4"	3,19 €
1" = 25,4 mm	25	TL-STH1"	3,45 €
1 1/4" = 31,75 mm	30	TL-STH1 1/4"	9,32 €
1 1/2" = 38,1 mm	38	TL-STH1 1/2"	28,50 €

Gegenmutter Typ GM

Werkstoff:

Stahl, verzinkt

Anwendungsbeispiel:

Zum Kontern von Schottverschraubungen

U	SW	Artikel-Nr.	Preis
7/16-20 UNF	17	TL-GM06	1,27 €
1/2-20 UNF	19	TL-GM08	1,33 €
9/16-18 UNF	22	TL-GM10	1,37 €
3/4-16 UNF	24	TL-GM12	1,67 €
7/8-14 UNF	30	TL-GM16	2,62 €
1 1/16-12 UN	36	TL-GM20	4,56 €
1 5/16-12 UN	41	TL-GM25	6,10 €
1 5/8-12 UN	50	TL-GM30	8,69 €
1 7/8-12 UN	55	TL-GM38	10,21 €

...nach Aufschieben der Überwurfmutter und einer Stützhülse mit einer Maschine aufgebördelt. Der so entstandene Dichtkegel mit 37° Konus, dient zur Aufnahme der Verschraubung mit Außenkonus und Außengewinde. Durch Anziehen der Mutter wird die Verbindung metallisch abgedichtet. Diese Verschraubungsart findet man häufig in Maschinen und Anlagen amerikanischer Herkunft. Weitere gängige Bezeichnungen für diese Verschraubungen sind JIC 37° Bördelverschraubungen und Triple-Lok.
