Verbindungsverschraubungen

Gerade Verschraubung Typ G
Gerade Verschraububg Stutzen Typ G
W-Verschraubung Typ W
W-Verschraubung Typ XW
T-Verschraubung Typ T
T-Stück in X-Ausführung
K-Verschraubung Typ K
K-Verschraubung in X-Ausführung
Gerade Schottverschraubung Typ SV
Winkel-Schottverschraubung Typ WSV
Einschweiß-Schottverschraubung ESV
Gerade Anschweißverschraubung AS
Gerade Anschweißverschraubung WAS
  • Pfeil links
  • Pfeil rechts
Für diese Artikel erhalten Sie Mengenrabatt.
  • ab 10 Stk. = 10%
  • ab 50 Stk. = 20%
  • ab 100 Stk. = 30%
Rabattlabel
Gerade Verschraubung Typ G
Gerade Verschraubung Typ G

Gerade Verschraubung Typ G

Doppelnippel
(Rohrverschraubung/Schneidringverschraubung nach DIN2353)

Lieferumfang:

Lieferung inklusive 2 Überwurfmuttern und Schneidringen

Werkstoff:

Stahl, verzinkt

Anwendungsbeispiel:

Zum Verbinden von zwei Rohr- oder Schlauchleitungen.
Isometrische Ansicht Gerade Verschraubung Typ G
vergrößern Isometrische Ansicht Gerade Verschraubung Typ G
Explosionsbild Gerade Verschraubung Typ G
vergrößern Explosionsbild Gerade Verschraubung Typ G
Menge
Leitungsanschluss
Filter
M
SW1
Filter
SW2
Filter
Nenndruck
Filter
Artikel-Nr.
Preis

  6-L      (M12x1,5)M12x1,51412315 barPE-G 6-PL1,83 €
  8-L      (M14x1,5)M14x1,51714315 barPE-G 8-PL2,23 €
10-L      (M16x1,5)M16x1,51917315 barPE-G10-PL2,34 €
12-L      (M18x1,5)M18x1,52219315 barPE-G12-PL2,85 €Mehr Informationen
15-L      (M22x1,5)M22x1,52724315 barPE-G15-PL4,43 €
18-L      (M26x1,5)M26x1,53227315 barPE-G18-PL5,84 €
22-L      (M30x2)M30x23632160 barPE-G22-PL7,83 €
28-L      (M36x2)M36x24141160 barPE-G28-PL14,15 €
35-L      (M45x2)M45x25046160 barPE-G35-PL19,34 €
42-L      (M52x2)M52x26055160 barPE-G42-PL25,00 €
  6-S      (M14x1,5)M14x1,51714630 barPE-G 6-PS2,18 €
  8-S      (M16x1,5)M16x1,51917630 barPE-G 8-PS2,43 €
10-S      (M18x1,5)M18x1,52219630 barPE-G10-PS3,01 €
12-S      (M20x1,5)M20x1,52422630 barPE-G12-PS3,36 €
14-S      (M22x1,5)M22x1,52724630 barPE-G14-PS6,31 €
16-S      (M24x1,5)M24x1,53027400 barPE-G16-PS6,42 €
20-S      (M30x2)M30x23632400 barPE-G20-PS9,27 €
25-S      (M36x2)M36x24641400 barPE-G25-PS15,61 €
30-S      (M42x2)M42x25046400 barPE-G30-PS21,73 €
38-S      (M52x2)M52x26055315 barPE-G38-PS29,56 €
  4-LL    (M 8x1)M 8x1109100 barPE-G 4-LL1,81 €
  6-LL    (M10x1)M10x11211100 barPE-G 6-LL2,02 €
  8-LL    (M12x1)M12x11412100 barPE-G 8-LL2,08 €
10-LL     (M14x1)M14x11714100 barPE-G10-LL3,39 €
12-LL     (M16x1)M16x11917100 barPE-G12-LL3,79 €
Bitte warten... OK
Gerade Verschraubung Stutzen Typ G
Gerade Verschraubung Stutzen Typ G

Gerade Verschraubung Stutzen Typ G
(ohne Muttern und Schneidringe)

Doppelnippel in X-Ausführung
(Rohrverschraubung/ Schneidringverschraubung nach DIN2353)

Werkstoff:

Stahl, verzinkt

Anwendungsbeispiel:

Zum Verbinden von zwei Schlauchleitungen.
Isometrische Ansicht Gerade Verschraubung Stutzen Typ G
vergrößern Isometrische Ansicht Gerade Verschraubung Stutzen Typ G
Menge
Leitungsanschluss
Filter
M
SW
Filter
Nenndruck
Filter
Artikel-Nr.
Preis

  6-L      (M12x1,5)M12x1,512315 barPE-XG 6-L0,67 €
  8-L      (M14x1,5)M14x1,514315 barPE-XG 8-L0,77 €
10-L      (M16x1,5)M16x1,517315 barPE-XG10-L1,00 €
12-L      (M18x1,5)M18x1,519315 barPE-XG12-L1,15 €Mehr Informationen
15-L      (M22x1,5)M22x1,524315 barPE-XG15-L1,64 €
18-L      (M26x1,5)M26x1,527315 barPE-XG18-L1,82 €
22-L      (M30x2)M30x232160 barPE-XG22-L2,99 €
28-L      (M36x2)M36x241160 barPE-XG28-L5,31 €
35-L      (M45x2)M45x246160 barPE-XG35-L7,39 €
42-L      (M52x2)M52x255160 barPE-XG42-L11,36 €
  6-S      (M14x1,5)M14x1,514630 barPE-XG 6-S0,97 €
  8-S      (M16x1,5)M16x1,517630 barPE-XG 8-S1,21 €
10-S      (M18x1,5)M18x1,519630 barPE-XG10-S1,36 €
12-S      (M20x1,5)M20x1,522630 barPE-XG12-S1,47 €
16-S      (M24x1,5)M24x1,527400 barPE-XG16-S2,61 €
20-S      (M30x2)M30x232400 barPE-XG20-S3,47 €
25-S      (M36x2)M36x241400 barPE-XG25-S5,98 €
30-S      (M42x2)M42x246400 barPE-XG30-S8,97 €
38-S      (M52x2)M52x255315 barPE-XG38-S11,76 €
  6-LL    (M10x1)M10x111100 barPE-XG 6-LL0,87 €
Bitte warten... OK
W-Verschraubung Typ W
W-Verschraubung Typ W

W-Verschraubung Typ W

Winkelverschraubung
(Rohrverschraubung/Schneidringverschraubung nach DIN2353)

Lieferumfang:

Lieferung inklusive 2 Überwurfmuttern und Schneidringen

Werkstoff:

Stahl, verzinkt

Anwendungsbeispiel:

Verbinden von zwei Rohr- oder Schlauchleitungen 90°-Winkel.
Isometrische Ansicht W-Verschraubung Typ W
vergrößern Isometrische Ansicht W-Verschraubung Typ W
Explosionsbild W-Verschraubung Typ W
vergrößern Explosionsbild W-Verschraubung Typ W
Menge
Leitungsanschluss
Filter
M
SW
Filter
Nenndruck
Filter
Artikel-Nr.
Preis

  6-L      (M12x1,5)M12x1,514315 barPE-W 6-PL4,09 €
  8-L      (M14x1,5)M14x1,517315 barPE-W 8-PL4,43 €
10-L      (M16x1,5)M16x1,519315 barPE-W10-PL4,74 €
12-L      (M18x1,5)M18x1,522315 barPE-W12-PL5,56 €
15-L      (M22x1,5)M22x1,527315 barPE-W15-PL7,50 €
18-L      (M26x1,5)M26x1,532315 barPE-W18-PL10,18 €
22-L      (M30x2)M30x236160 barPE-W22-PL13,99 €
28-L      (M36x2)M36x241160 barPE-W28-PL22,14 €
35-L      (M45x2)M45x250160 barPE-W35-PL32,01 €
42-L      (M52x2)M52x260160 barPE-W42-PL42,14 €
  6-S      (M14x1,5)M14x1,517630 barPE-W 6-PS4,74 €
  8-S      (M16x1,5)M16x1,519630 barPE-W 8-PS5,05 €
10-S      (M18x1,5)M18x1,522630 barPE-W10-PS5,91 €
12-S      (M20x1,5)M20x1,524630 barPE-W12-PS6,60 €
14-S      (M22x1,5)M22x1,527630 barPE-W14-PS10,79 €
16-S      (M24x1,5)M24x1,530400 barPE-W16-PS10,55 €
20-S      (M30x2)M30x236400 barPE-W20-PS14,24 €
25-S      (M36x2)M36x246400 barPE-W25-PS23,55 €
30-S      (M42x2)M42x250400 barPE-W30-PS32,74 €
38-S      (M52x2)M52x260315 barPE-W38-PS47,10 €
  4-LL    (M 8x1)M 8x110100 barPE-W 4-LL4,14 €
  6-LL    (M10x1)M10x112100 barPE-W 6-LL4,18 €
  8-LL    (M12x1)M12x114100 barPE-W 8-LL4,56 €
Bitte warten... OK
W-Verschraubung Typ XW
W-Verschraubung Typ XW

W-Verschraubung Typ XW
(ohne Muttern und Schneidringe)

Winkelverschraubung
(Rohrverschraubung/Schneidringverschraubung nach DIN2353)

Lieferumfang:

Einstellbare W-Verschraubung in X-Ausführung

Werkstoff:

Stahl, verzinkt

Anwendungsbeispiel:

Verbinden von zwei Rohr- oder Schlauchleitungen 90°-Winkel.
Menge
Leitungsanschluss
Filter
M
Nenndruck
Filter
Artikel-Nr.
Preis

  6-L      (M12x1,5)M12x1,5315 barPE-XW 6-L3,91 €
  8-L      (M14x1,5)M14x1,5315 barPE-XW 8-L3,20 €
10-L      (M16x1,5)M16x1,5315 barPE-XW10-L3,47 €
12-L      (M18x1,5)M18x1,5315 barPE-XW12-L4,04 €
15-L      (M22x1,5)M22x1,5315 barPE-XW15-L6,14 €
18-L      (M26x1,5)M26x1,5315 barPE-XW18-L6,66 €
22-L      (M30x2)M30x2160 barPE-XW22-L9,83 €
28-L      (M36x2)M36x2160 barPE-XW28-L15,68 €
35-L      (M45x2)M45x2160 barPE-XW35-L22,06 €
42-L      (M52x2)M52x2160 barPE-XW42-L30,92 €
  6-S      (M14x1,5)M14x1,5630 barPE-XW 6-S3,54 €
  8-S      (M16x1,5)M16x1,5630 barPE-XW 8-S4,31 €
10-S      (M18x1,5)M18x1,5630 barPE-XW10-S4,61 €
12-S      (M20x1,5)M20x1,5630 barPE-XW12-S5,09 €
16-S      (M24x1,5)M24x1,5400 barPE-XW16-S7,44 €
20-S      (M30x2)M30x2400 barPE-XW20-S9,83 €
25-S      (M36x2)M36x2400 barPE-XW25-S15,27 €
30-S      (M42x2)M42x2400 barPE-XW30-S21,86 €
38-S      (M52x2)M52x2315 barPE-XW38-S31,14 €
Bitte warten... OK
T-Verschraubung Typ T
T-Verschraubung Typ T

T-Verschraubung Typ T

T-Verschraubung
(Rohrverschraubung/Schneidringverschraubung nach DIN2353)

Lieferumfang:

Lieferung inklusive 3 Überwurfmuttern und Schneidringen

Werkstoff:

Stahl, verzinkt

Anwendungsbeispiel:

Verbinden von drei Rohr- oder Schlauchleitungen.
Isometrische Ansicht T-Verschraubung Typ T
vergrößern Isometrische Ansicht T-Verschraubung Typ T
Explosionsbild T-Verschraubung Typ T
vergrößern Explosionsbild T-Verschraubung Typ T
Menge
Leitungsanschluss
Filter
M
SW
Filter
Nenndruck
Filter
Artikel-Nr.
Preis

  6-L      (M12x1,5)M12x1,514315 barPE-T 6-PL5,35 €
  8-L      (M14x1,5)M14x1,517315 barPE-T 8-PL5,82 €
10-L      (M16x1,5)M16x1,519315 barPE-T10-PL6,46 €
12-L      (M18x1,5)M18x1,522315 barPE-T12-PL7,71 €Mehr Informationen
15-L      (M22x1,5)M22x1,527315 barPE-T15-PL10,78 €
18-L      (M26x1,5)M26x1,532315 barPE-T18-PL13,95 €
22-L      (M30x2)M30x236160 barPE-T22-PL19,33 €
28-L      (M36x2)M36x241160 barPE-T28-PL31,29 €
35-L      (M45x2)M45x250160 barPE-T35-PL42,09 €
42-L      (M52x2)M52x260160 barPE-T42-PL59,72 €
  6-S      (M14x1,5)M14x1,517630 barPE-T 6-PS6,16 €
  8-S      (M16x1,5)M16x1,519630 barPE-T 8-PS6,77 €
10-S      (M18x1,5)M18x1,522630 barPE-T10-PS7,87 €
12-S      (M20x1,5)M20x1,524630 barPE-T12-PS8,57 €
14-S      (M22x1,5)M22x1,527630 barPE-T14-PS15,39 €
16-S      (M24x1,5)M24x1,530400 barPE-T16-PS14,41 €
20-S      (M30x2)M30x236400 barPE-T20-PS22,29 €
25-S      (M36x2)M36x246400 barPE-T25-PS34,60 €
30-S      (M42x2)M42x250400 barPE-T30-PS43,22 €
38-S      (M52x2)M52x260315 barPE-T38-PS64,86 €
  4-LL    (M 8x1)M 8x110100 barPE-T 4-LL5,09 €
  6-LL    (M10x1)M10x112100 barPE-T 6-LL5,14 €
  8-LL    (M12x1)M12x114100 barPE-T 8-LL5,95 €
Bitte warten... OK
T-Verschraubung Typ T
T-Verschraubung Typ T

T-Stück in X-Ausführung
(ohne Muttern und Schneidringe)

T-Stück in X-Ausführung
(Rohrverschraubung/Schneidringverschraubung nach DIN2353)

Werkstoff:

Stahl, verzinkt

Anwendungsbeispiel:

Verbinden von drei Schlauchleitungen.
Isometrische Ansicht T-Stück in X-Ausführung
vergrößern Isometrische Ansicht T-Stück in X-Ausführung
Menge
Leitungsanschluss
Filter
M
Nenndruck
Filter
Artikel-Nr.
Preis

  6-L      (M12x1,5)M12x1,5315 barPE-XT 6-L3,12 €
  8-L      (M14x1,5)M14x1,5315 barPE-XT 8-L3,66 €
10-L      (M16x1,5)M16x1,5315 barPE-XT10-L4,31 €
12-L      (M18x1,5)M18x1,5315 barPE-XT12-L5,12 €
15-L      (M22x1,5)M22x1,5315 barPE-XT15-L5,83 €
18-L      (M26x1,5)M26x1,5315 barPE-XT18-L7,90 €
22-L      (M30x2)M30x2160 barPE-XT22-L12,59 €
28-L      (M36x2)M36x2160 barPE-XT28-L19,88 €
35-L      (M45x2)M45x2160 barPE-XT35-L24,14 €
42-L      (M52x2)M52x2160 barPE-XT42-L42,89 €
  6-S      (M14x1,5)M14x1,5630 barPE-XT 6-S4,35 €
  8-S      (M16x1,5)M16x1,5630 barPE-XT 8-S4,86 €
10-S      (M18x1,5)M18x1,5630 barPE-XT10-S5,74 €
12-S      (M20x1,5)M20x1,5630 barPE-XT12-S4,87 €
16-S      (M24x1,5)M24x1,5400 barPE-XT16-S7,70 €
20-S      (M30x2)M30x2400 barPE-XT20-S14,62 €
25-S      (M36x2)M36x2400 barPE-XT25-S20,33 €
30-S      (M42x2)M42x2400 barPE-XT30-S26,92 €
38-S      (M52x2)M52x2315 barPE-XT38-S41,75 €
Bitte warten... OK
K-Verschraubung Typ K
K-Verschraubung Typ K

K-Verschraubung Typ K

Kreuzverschraubung
(Rohrverschraubung/Schneidringverschraubung nach DIN2353)

Lieferumfang:

Lieferung inklusive 4 Überwurfmuttern und Schneidringen

Werkstoff:

Stahl, verzinkt

Anwendungsbeispiel:

Verbinden von vier Rohr- oder Schlauchleitungen.
Isometrische Ansicht K-Verschraubung Typ K
vergrößern Isometrische Ansicht K-Verschraubung Typ K
Explosionsbild K-Verschraubung Typ K
vergrößern Explosionsbild K-Verschraubung Typ K
Menge
Leitungsanschluss
Filter
M
SW
Filter
Nenndruck
Filter
Artikel-Nr.
Preis

  6-L      (M12x1,5)M12x1,514315 barPE-K 6-PL13,60 €
  8-L      (M14x1,5)M14x1,517315 barPE-K 8-PL15,94 €
10-L      (M16x1,5)M16x1,519315 barPE-K10-PL19,65 €
12-L      (M18x1,5)M18x1,522315 barPE-K12-PL21,67 €Mehr Informationen
15-L      (M22x1,5)M22x1,527315 barPE-K15-PL25,65 €
18-L      (M26x1,5)M26x1,532315 barPE-K18-PL33,05 €
22-L      (M30x2)M30x236160 barPE-K22-PL49,06 €
28-L      (M36x2)M36x241160 barPE-K28-PL63,76 €
35-L      (M45x2)M45x250160 barPE-K35-PL77,51 €
42-L      (M52x2)M52x260160 barPE-K42-PL139,55 €
  6-S      (M14x1,5)M14x1,517630 barPE-K 6-PS19,38 €
  8-S      (M16x1,5)M16x1,519630 barPE-K 8-PS22,12 €
10-S      (M18x1,5)M18x1,522630 barPE-K10-PS23,23 €
12-S      (M20x1,5)M20x1,524630 barPE-K12-PS24,56 €
14-S      (M22x1,5)M22x1,527630 barPE-K14-PS36,33 €
16-S      (M24x1,5)M24x1,530400 barPE-K16-PS35,53 €
20-S      (M30x2)M30x236400 barPE-K20-PS50,39 €
25-S      (M36x2)M36x246400 barPE-K25-PS61,94 €
30-S      (M42x2)M42x250400 barPE-K30-PS85,47 €
38-S      (M52x2)M52x260315 barPE-K38-PS137,58 €
  8-LL    (M12x1)M12x114100 barPE-K 8-LLauf Anfrage
Bitte warten... OK
K-Verschraubung in X-Ausführung
K-Verschraubung in X-Ausführung

K-Verschraubung in X-Ausführung
(ohne Muttern und Schneidringe)

Kreuzverschraubung in X-Ausführung
(Rohrverschraubung/Schneidringverschraubung nach DIN2353)

Werkstoff:

Stahl, verzinkt

Anwendungsbeispiel:

Verbinden von vier Schlauchleitungen.
Isometrische Ansicht K-Verschraubung in X-Ausführung
vergrößern Isometrische Ansicht K-Verschraubung in X-Ausführung
Menge
Leitungsanschluss
Filter
M
Nenndruck
Filter
Artikel-Nr.
Preis

10-L      (M16x1,5)M16x1,5315 barPE-XK10-L15,04 €
12-L      (M18x1,5)M18x1,5315 barPE-XK12-L16,26 €
15-L      (M22x1,5)M22x1,5315 barPE-XK15-L18,83 €
18-L      (M26x1,5)M26x1,5315 barPE-XK18-L24,17 €
10-S      (M18x1,5)M18x1,5630 barPE-XK10-S16,74 €
12-S      (M20x1,5)M20x1,5630 barPE-XK12-S18,41 €
16-S      (M24x1,5)M24x1,5400 barPE-XK16-S24,74 €
20-S      (M30x2)M30x2400 barPE-XK20-S35,32 €
Bitte warten... OK
Gerade Schottverschraubung Typ SV
Gerade Schottverschraubung Typ SV

Gerade Schottverschraubung Typ SV

Gerade Schottverschraubung
(Rohrverschraubung/Schneidringverschraubung nach DIN2353)

Lieferumfang:

Lieferung inklusive Gegenmutter, 2 Überwurfmuttern und Schneidringen.

Werkstoff:

Stahl, verzinkt

Anwendungsbeispiel:

Tankdeckeldurchführung (z.B. Rücklauf- und Leckölleitungen), Mauerdurchführung, Front- und Montageplatten, Rohrbefestigung.
Isometrische Ansicht Gerade Schottverschraubung Typ SV
vergrößern Isometrische Ansicht Gerade Schottverschraubung Typ SV
Explosionsbild Gerade Schottverschraubung Typ SV
vergrößern Explosionsbild Gerade Schottverschraubung Typ SV
Menge
Leitungsanschluss
Filter
M
SW1
Filter
SW2
Filter
Nenndruck
Filter
Artikel-Nr.
Preis

  6-L      (M12x1,5)M12x1,51417315 barPE-SV 6-PL3,41 €
  8-L      (M14x1,5)M14x1,51719315 barPE-SV 8-PL4,00 €
10-L      (M16x1,5)M16x1,51922315 barPE-SV10-PL4,44 €
12-L      (M18x1,5)M18x1,52224315 barPE-SV12-PL5,02 €Mehr Informationen
15-L      (M22x1,5)M22x1,52730315 barPE-SV15-PL7,66 €
18-L      (M26x1,5)M26x1,53236315 barPE-SV18-PL12,30 €
22-L      (M30x2)M30x23641160 barPE-SV22-PL15,39 €
28-L      (M36x2)M36x24146160 barPE-SV28-PL23,41 €
35-L      (M45x2)M45x25055160 barPE-SV35-PL35,93 €
42-L      (M52x2)M52x26065160 barPE-SV42-PL48,30 €
  6-S      (M14x1,5)M14x1,51719630 barPE-SV 6-PS3,96 €
  8-S      (M16x1,5)M16x1,51922630 barPE-SV 8-PS4,95 €
10-S      (M18x1,5)M18x1,52224630 barPE-SV10-PS5,77 €
12-S      (M20x1,5)M20x1,52427630 barPE-SV12-PS7,66 €
14-S      (M22x1,5)M22x1,52730630 barPE-SV14-PS12,71 €
16-S      (M24x1,5)M24x1,53032400 barPE-SV16-PS12,45 €
20-S      (M30x2)M30x23641400 barPE-SV20-PS21,06 €
25-S      (M36x2)M36x24646400 barPE-SV25-PS30,15 €
30-S      (M42x2)M42x25050400 barPE-SV30-PS36,77 €
38-S      (M52x2)M52x26065315 barPE-SV38-PS59,79 €
Bitte warten... OK
Winkel-Schottverschraubung Typ WSV
Winkel-Schottverschraubung Typ WSV

Winkel-Schottverschraubung Typ WSV

Winkel-Schottverschraubung
(Rohrverschraubung/Schneidringverschraubung nach DIN2353)

Lieferumfang:

Lieferung inklusive Gegenmutter, 2 Überwurfmuttern und Schneidringen.

Werkstoff:

Stahl, verzinkt

Anwendungsbeispiel:

Tankdeckeldurchführung (z.B. Rücklauf- und Leckölleitungen), Mauerdurchführung, Front- und Montageplatten, Rohrbefestigung.
Isometrische Ansicht Winkel-Schottverschraubung Typ WSV
vergrößern Isometrische Ansicht Winkel-Schottverschraubung Typ WSV
Explosionsbild Winkel-Schottverschraubung Typ WSV
vergrößern Explosionsbild Winkel-Schottverschraubung Typ WSV
Menge
Leitungsanschluss
Filter
M
SW1
Filter
SW2
Filter
Nenndruck
Filter
Artikel-Nr.
Preis

  6-L      (M12x1,5)M12x1,51417315 barPE-WSV 6-PL6,70 €
  8-L      (M14x1,5)M14x1,51719315 barPE-WSV 8-PL6,95 €
10-L      (M16x1,5)M16x1,51922315 barPE-WSV10-PL8,24 €
12-L      (M18x1,5)M18x1,52224315 barPE-WSV12-PL9,93 €Mehr Informationen
15-L      (M22x1,5)M22x1,52730315 barPE-WSV15-PL13,11 €
18-L      (M26x1,5)M26x1,53236315 barPE-WSV18-PL16,02 €
22-L      (M30x2)M30x23641160 barPE-WSV22-PL24,61 €
28-L      (M36x2)M36x24146160 barPE-WSV28-PL37,91 €
35-L      (M45x2)M45x25055160 barPE-WSV35-PL55,61 €
42-L      (M52x2)M52x26065160 barPE-WSV42-PL90,10 €
  6-S      (M14x1,5)M14x1,51719630 barPE-WSV 6-PS7,71 €
  8-S      (M16x1,5)M16x1,51922630 barPE-WSV 8-PS8,57 €
10-S      (M18x1,5)M18x1,52224630 barPE-WSV10-PS10,73 €
12-S      (M20x1,5)M20x1,52427630 barPE-WSV12-PS11,07 €
14-S      (M22x1,5)M22x1,52730630 barPE-WSV14-PS17,40 €
16-S      (M24x1,5)M24x1,53032400 barPE-WSV16-PS18,13 €
20-S      (M30x2)M30x23641400 barPE-WSV20-PS24,60 €
25-S      (M36x2)M36x24646400 barPE-WSV25-PS39,99 €
30-S      (M42x2)M42x25050400 barPE-WSV30-PS55,28 €
38-S      (M52x2)M52x26065315 barPE-WSV38-PS82,43 €
Bitte warten... OK
Einschweiß-Schottverschraubung Typ ESV
Einschweiß-Schottverschraubung Typ ESV

Einschweiß-Schottverschraubung Typ ESV

Einschweiß-Schottverschraubung
(Rohrverschraubung/Schneidringverschraubung nach DIN2353)

Lieferumfang:

Lieferung inklusive 2 Überwurfmuttern und Schneidringen.

Werkstoff:

Grundkörper: Stahl 1.0401 / C15 (gut schweißbar)
Überwurfmutter: Stahl, verzinkt

Anwendungsbeispiel:

Rohrduchführung durch Bleche, Stahlplatten, Schottwände.
Isometrische Ansicht Einschweiß-Schottverschraubung Typ ESV
vergrößern Isometrische Ansicht Einschweiß-Schottverschraubung Typ ESV
Explosionsbild Einschweiß-Schottverschraubung Typ ESV
vergrößern Explosionsbild Einschweiß-Schottverschraubung Typ ESV
Menge
Leitungsanschluss
Filter
M
SW
Filter
D
Filter
Nenndruck
Filter
Artikel-Nr.
Preis

  6-L      (M12x1,5)M14x1,51418315 barPE-ESV 6-PL8,44 €
  8-L      (M14x1,5)M14x1,51720315 barPE-ESV 8-PL8,68 €
10-L      (M16x1,5)M16x1,51922315 barPE-ESV10-PL9,58 €
12-L      (M18x1,5)M18x1,52225315 barPE-ESV12-PL12,22 €
15-L      (M22x1,5)M22x1,52728315 barPE-ESV15-PL13,13 €
18-L      (M26x1,5)M26x1,53232315 barPE-ESV18-PL15,08 €
22-L      (M30x2)M30x23636160 barPE-ESV22-PL22,42 €
28-L      (M36x2)M36x24140160 barPE-ESV28-PL31,06 €
35-L      (M45x2)M45x25050160 barPE-ESV35-PL33,95 €
42-L      (M52x2)M52x26060160 barPE-ESV42-PL58,45 €
  6-S      (M14x1,5)M14x1,51720630 barPE-ESV 6-PS10,38 €
  8-S      (M16x1,5)M16x1,51922630 barPE-ESV 8-PS10,94 €
10-S      (M18x1,5)M18x1,52225630 barPE-ESV10-PS12,17 €
12-S      (M20x1,5)M20x1,52428630 barPE-ESV12-PS13,03 €
14-S      (M22x1,5)M22x1,52730630 barPE-ESV14-PS19,36 €
16-S      (M24x1,5)M24x1,53035400 barPE-ESV16-PS16,63 €
20-S      (M30x2)M30x23638400 barPE-ESV20-PS24,07 €
25-S      (M36x2)M36x24645400 barPE-ESV25-PS26,45 €
30-S      (M42x2)M42x25050400 barPE-ESV30-PS33,27 €
38-S      (M26x1,5)M26x1,5606025 barPE-ESV38-PS53,35 €
Bitte warten... OK
Anschweißverschraubung Typ AS
Anschweißverschraubung Typ AS

Gerade Anschweißverschraubung Typ AS

Gerade Anschweißverschraubung
(Rohrverschraubung/Schneidringverschraubung nach DIN2353)

Lieferumfang:

Lieferung inklusive Überwurfmutter und Schneidring.

Werkstoff:

Grundkörper: Stahl 1.0401 / C15 (gut schweißbar)
Überwurfmutter: Stahl, verzinkt

Anwendungsbeispiel:

Saug- und Rücklaufanschlüsse an Stahltanks.
Isometrische Ansicht Einschweiß-Schottverschraubung Typ ESV
vergrößern Isometrische Ansicht Einschweiß-Schottverschraubung Typ ESV
Explosionsbild Einschweiß-Schottverschraubung Typ ESV
vergrößern Explosionsbild Einschweiß-Schottverschraubung Typ ESV
Menge
Leitungsanschluss
Filter
M
SW
Filter
D
Filter
Nenndruck
Filter
Artikel-Nr.
Preis

  6-L      (M12x1,5)M12x1,51410315 barPE-AS 6-PL1,67 €
  8-L      (M14x1,5)M14x1,51712315 barPE-AS 8-PL2,02 €
10-L      (M16x1,5)M16x1,51914315 barPE-AS10-PL2,34 €
12-L      (M18x1,5)M18x1,52216315 barPE-AS12-PL2,68 €
15-L      (M22x1,5)M22x1,52719315 barPE-AS15-PL3,26 €
18-L      (M26x1,5)M26x1,53222315 barPE-AS18-PL4,56 €
22-L      (M30x2)M30x23627160 barPE-AS22-PL6,52 €
28-L      (M36x2)M36x24132160 barPE-AS28-PL12,01 €
35-L      (M45x2)M45x25040160 barPE-AS35-PL16,69 €
42-L      (M52x2)M52x26046160 barPE-AS42-PL22,44 €
  6-S      (M14x1,5)M14x1,51711630 barPE-AS 6-PS2,22 €
  8-S      (M16x1,5)M16x1,51913630 barPE-AS 8-PS2,63 €
10-S      (M18x1,5)M18x1,52215630 barPE-AS10-PS3,02 €
12-S      (M20x1,5)M20x1,52417630 barPE-AS12-PS3,53 €
14-S      (M22x1,5)M22x1,52719630 barPE-AS14-PS5,53 €
16-S      (M24x1,5)M24x1,53021400 barPE-AS16-PS5,14 €
20-S      (M30x2)M30x23626400 barPE-AS20-PS7,34 €
25-S      (M36x2)M36x24631400 barPE-AS25-PS12,47 €
30-S      (M42x2)M42x25036400 barPE-AS30-PS17,52 €
38-S      (M52x2)M52x26044315 barPE-AS38-PS25,94 €
Bitte warten... OK

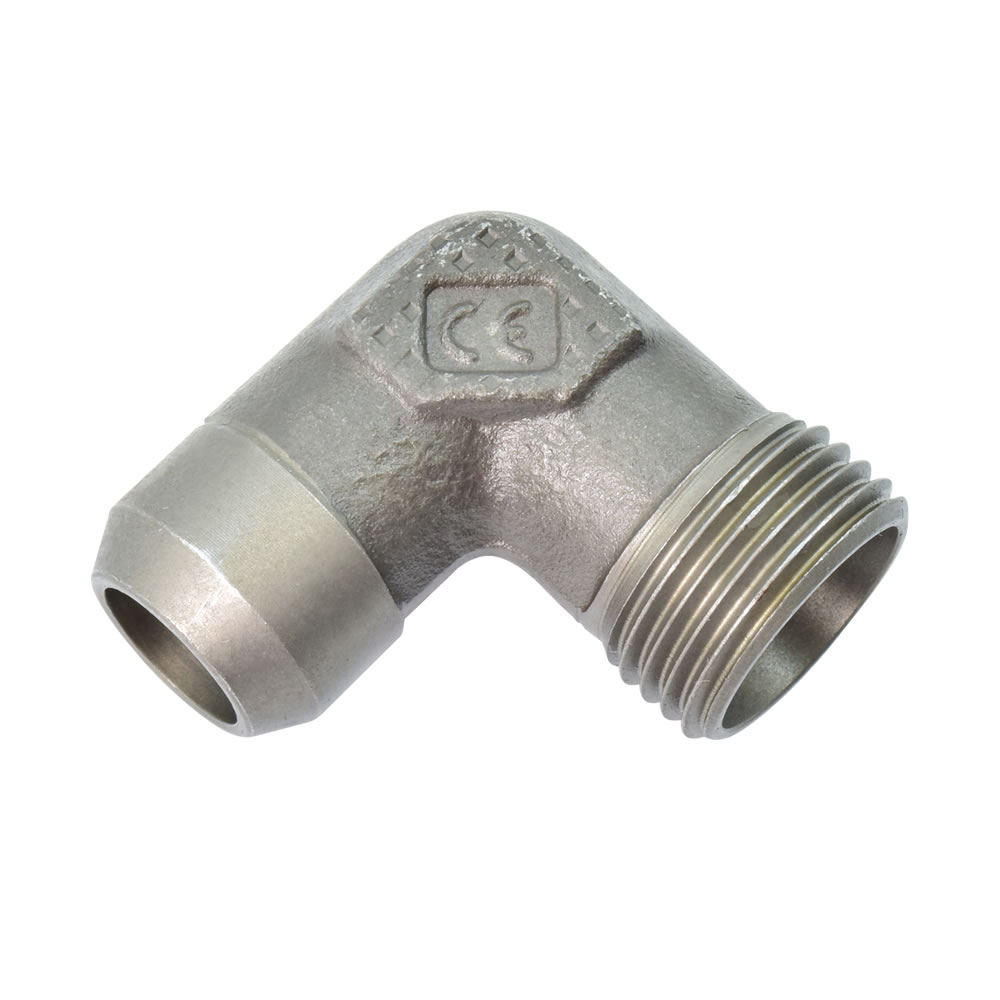

Winkel-Anschweißverschraubung Typ WAS
Winkel-Anschweißverschraubung Typ WAS

Winkel-Anschweißverschraubung Typ WAS

(ohne Mutter und Schneidring)
(Rohrverschraubung/ Schneidringverschraubung nach DIN2353)

Werkstoff:

Stahl (gut schweißbar)

Anwendungsbeispiel:

Saug- und Rücklaufanschlüsse an Stahltanks
Menge
Leitungsanschluss
Filter
M
D
Filter
Nenndruck
Filter
Artikel-Nr.
Preis

10-L      (M16x1,5)M16x1,514 mm315 barPE-XWAS10-L6,90 €
12-L      (M18x1,5)M18x1,516 mm315 barPE-XWAS12-L8,81 €
15-L      (M22x1,5)M22x1,519 mm315 barPE-XWAS15-L10,79 €
16-S      (M24x1,5)M24x1,521 mm400 barPE-XWAS16-S15,66 €
Bitte warten... OK
© 1998 - 2026 Hytec-Hydraulik OHG. Alle Rechte vorbehalten. Alle Preise beinhalten, wenn nicht anders beschrieben, die gesetzliche MwSt. zzgl. Versandkosten.
nach oben
