Zubehör für Schneidringverschraubungen

Ringschraubstutzen mit 24° metrischem Außengewinde

Für diese Artikel erhalten Sie Mengenrabatt.

ab 10 Stk. = 10%
ab 50 Stk. = 20%
ab 100 Stk. = 30%

Überwurfmutter M

Werkstoff:

Stahl

Leitungsanschluss	M	Rohr-Außen-Ø	Nenndruck	H	SW	Artikel-Nr.	Preis
6-L (M12x1,5)	M12x1,5	6 mm	PN315	14,5 mm	14	PE-M 6-L	0,30 €
8-L (M14x1,5)	M14x1,5	8 mm	PN315	14,5 mm	17	PE-M 8-L	0,33 €
10-L (M16x1,5)	M16x1,5	10 mm	PN315	15,5 mm	19	PE-M10-L	0,35 €
12-L (M18x1,5)	M18x1,5	12 mm	PN315	15,5 mm	22	PE-M12-L	0,49 €
15-L (M22x1,5)	M22x1,5	15 mm	PN315	17,0 mm	27	PE-M15-L	0,72 €
18-L (M26x1,5)	M26x1,5	18 mm	PN315	18,0 mm	32	PE-M18-L	1,15 €
22-L (M30x2)	M30x2	22 mm	PN160	20,0 mm	36	PE-M22-L	1,60 €
28-L (M36x2)	M36x2	28 mm	PN160	21,0 mm	41	PE-M28-L	3,02 €
35-L (M45x2)	M45x2	35 mm	PN160	24,0 mm	50	PE-M35-L	3,75 €
42-L (M52x2)	M52x2	42 mm	PN160	24,0 mm	60	PE-M42-L	4,39 €
6-S (M14x1,5)	M14x1,5	6 mm	PN630	16,5 mm	17	PE-M 6-S	0,30 €
8-S (M16x1,5)	M16x1,5	8 mm	PN630	16,5 mm	19	PE-M 8-S	0,37 €
10-S (M18x1,5)	M18x1,5	10 mm	PN630	17,5 mm	22	PE-M10-S	0,49 €
12-S (M20x1,5)	M20x1,5	12 mm	PN630	17,5 mm	24	PE-M12-S	0,59 €
14-S (M22x1,5)	M22x1,5	14 mm	PN630	20,5 mm	27	PE-M14-S	0,86 €
16-S (M24x1,5)	M24x1,5	16 mm	PN400	20,5 mm	30	PE-M16-S	1,19 €
20-S (M30x2)	M30x2	20 mm	PN400	24,0 mm	36	PE-M20-S	1,79 €
25-S (M36x2)	M36x2	25 mm	PN400	27,0 mm	46	PE-M25-S	3,40 €
30-S (M42x2)	M42x2	30 mm	PN400	29,0 mm	50	PE-M30-S	4,21 €
38-S (M52x2)	M52x2	38 mm	PN315	32,5 mm	60	PE-M38-S	6,06 €

Überwurfmutter sehr leichte Reihe

Überwurfmutter, sehr leichte Reihe

Werkstoff:

Stahl

Leitungsanschluss	M	Rohr-Außen-Ø	Nenndruck	H	SW	Artikel-Nr.	Preis
4-LL (M 8x1)	M8x1	4 mm	PN100	11,0 mm	10	PE-M 4-LL	0,23 €
5-LL (M10x1)	M10x1	5 mm	PN100	11,5 mm	12	PE-M 5-LL	0,52 €
6-LL (M10x1)	M10x1	6 mm	PN100	11,5 mm	12	PE-M 6-LL	0,26 €
8-LL (M12x1)	M12x1	8 mm	PN100	12,0 mm	14	PE-M 8-LL	0,27 €
10-LL (M14x1)	M14x1	10 mm	PN100	13,5 mm	17	PE-M10-LL	1,04 €
12-LL (M16x1)	M16x1	12 mm	PN100	14,0 mm	19	PE-M12-LL	1,24 €

Schneidring DPR

Ausführung mit Doppelschneidkante.

Werkstoff:

Stahl

Anwendungsbeispiel:

Wird zusammen mit einer Überwurfmutter auf das Hydraulikrohr montiert.

Detailansicht

Leitungsanschluss	M	Rohr-Außen-Ø	Nenndruck	L1	Artikel-Nr.	Preis
6-L (M12x1,5)	M12x1,5	6 mm	PN315	10,0 mm	PE-DPR 6-L/S	0,26 €
8-L (M14x1,5)	M14x1,5	8 mm	PN315	10,0 mm	PE-DPR 8-L/S	0,26 €
10-L (M16x1,5)	M16x1,5	10 mm	PN315	10,5 mm	PE-DPR10-L/S	0,32 €
12-L (M18x1,5)	M18x1,5	12 mm	PN315	10,5 mm	PE-DPR12-L/S	0,38 €
15-L (M22x1,5)	M22x1,5	15 mm	PN315	10,5 mm	PE-DPR15-L	0,44 €
18-L (M26x1,5)	M26x1,5	18 mm	PN315	10,5 mm	PE-DPR18-L	0,62 €
22-L (M30x2)	M30x2	22 mm	PN160	11,0 mm	PE-DPR22-L	0,84 €
28-L (M36x2)	M36x2	28 mm	PN160	11,0 mm	PE-DPR28-L	1,20 €
35-L (M45x2)	M45x2	35 mm	PN160	13,5 mm	PE-DPR35-L	2,15 €
42-L (M52x2)	M52x2	42 mm	PN160	13,5 mm	PE-DPR42-L	2,84 €
6-S (M14x1,5)	M14x1,5	6 mm	PN620	10,0 mm	PE-DPR 6-L/S	0,26 €
8-S (M16x1,5)	M16x1,5	8 mm	PN630	10,0 mm	PE-DPR 8-L/S	0,26 €
10-S (M18x1,5)	M18x1,5	10 mm	PN630	10,5 mm	PE-DPR10-L/S	0,32 €
12-S (M20x1,5)	M20x1,5	12 mm	PN630	10,5 mm	PE-DPR12-L/S	0,38 €
14-S (M22x1,5)	M22x1,5	14 mm	PN630	10,5 mm	PE-DPR14-S	0,66 €
16-S (M24x1,5)	M24x1,5	16 mm	PN400	10,5 mm	PE-DPR16-S	0,65 €
20-S (M30x2)	M30x2	20 mm	PN400	13,0 mm	PE-DPR20-S	0,86 €
25-S (M36x2)	M36x2	25 mm	PN400	13,5 mm	PE-DPR25-S	1,70 €
30-S (M42x2)	M42x2	30 mm	PN400	13,5 mm	PE-DPR30-S	1,65 €
38-S (M52x2)	M52x2	38 mm	PN315	13,5 mm	PE-DPR38-S	2,46 €

Schneidring DPR

Schneidring DPR, sehr leichte Reihe

Werkstoff:

Stahl

Anwendungsbeispiel:

Wird zusammen mit einer Überwurfmutter auf das Hydraulikrohr montiert.

Detailansicht

Leitungsanschluss	M	Rohr-Außen-Ø	Nenndruck	L1	Artikel-Nr.	Preis
4-LL (M 8x1)	M8x1	4 mm	PN100	6 mm	PE-D 4-LL	0,27 €
5-LL (M10x1)	M10x1	5 mm	PN100	7 mm	PE-D 5-LL	0,53 €
6-LL (M10x1)	M10x1	6 mm	PN100	7 mm	PE-D 6-LL	0,27 €
8-LL (M12x1)	M12x1	8 mm	PN100	7 mm	PE-D 8-LL	0,28 €
10-LL (M14x1)	M14x1	10 mm	PN100	7 mm	PE-D10-LL	0,44 €
12-LL (M16x1)	M16x1	12 mm	PN100	7,5 mm	PE-D12-LL	2,60 €

Verschlusskegel VKA

Für 24°-Innenkonen

Werkstoff:

Stahl

Anwendungsbeispiel:

Zum Verschließen von Verschraubungsstutzen.Die passende Überwurfmutter bitte separat bestellen.

Seitenansicht Verschlusskegel VKA

Leitungsanschluss	M	Rohr-Außen-Ø	Nenndruck	Artikel-Nr.	Preis
6-L (M12x1,5)	M12x1,5	6 mm	PN315	PE-VKA 6-PL/S	0,65 €
8-L (M14x1,5)	M14x1,5	8 mm	PN315	PE-VKA 8-PL/S	0,80 €
10-L (M16x1,5)	M16x1,5	10 mm	PN315	PE-VKA10-PL/S	0,86 €
12-L (M18x1,5)	M18x1,5	12 mm	PN315	PE-VKA12-PL/S	1,02 €
15-L (M22x1,5)	M22x1,5	15 mm	PN315	PE-VKA15-PL	1,36 €
18-L (M26x1,5)	M26x1,5	18 mm	PN315	PE-VKA18-PL	1,49 €
22-L (M30x2)	M30x2	22 mm	PN160	PE-VKA22-PL	2,27 €
28-L (M36x2)	M36x2	28 mm	PN160	PE-VKA28-PL	3,79 €
35-L (M45x2)	M45x2	35 mm	PN160	PE-VKA35-PL	7,46 €
42-L (M52x2)	M52x2	42 mm	PN160	PE-VKA42-PL	11,53 €
6-S (M14x1,5)	M14x1,5	6 mm	PN630	PE-VKA 6-PL/S	0,65 €
8-S (M16x1,5)	M16x1,5	8 mm	PN630	PE-VKA 8-PL/S	0,80 €
10-S (M18x1,5)	M18x1,5	10 mm	PN630	PE-VKA10-PL/S	0,86 €
12-S (M20x1,5)	M20x1,5	12 mm	PN630	PE-VKA12-PL/S	1,02 €
14-S (M22x1,5)	M22x1,5	14 mm	PN630	PE-VKA14-PS	2,52 €
16-S (M24x1,5)	M24x1,5	16 mm	PN400	PE-VKA16-PS	1,41 €
20-S (M30x2)	M30x2	20 mm	PN400	PE-VKA20-PS	2,13 €
25-S (M36x2)	M36x2	25 mm	PN400	PE-VKA25-PS	3,01 €
30-S (M42x2)	M42x2	30 mm	PN400	PE-VKA30-PS	5,27 €
38-S (M52x2)	M52x2	38 mm	PN315	PE-VKA38-PS	9,68 €

Verschlussteil ROV

Werkstoff:

Stahl

Anwendungsbeispiel:

Zum Verschließen von Rohrenden.

Seitenansicht Verschlussteil ROV

Leitungsanschluss	M	Rohr-Außen-Ø	Nenndruck	SW	Artikel-Nr.	Preis
6-L (M12x1,5)	M12x1,5	6 mm	PN315	12	PE-ROV 6-PL	2,10 €
8-L (M14x1,5)	M14x1,5	8 mm	PN315	14	PE-ROV 8-PL	2,42 €
10-L (M16x1,5)	M16x1,5	10 mm	PN315	17	PE-ROV10-PL	2,82 €
12-L (M18x1,5)	M18x1,5	12 mm	PN315	19	PE-ROV12-PL	3,32 €
15-L (M22x1,5)	M22x1,5	15 mm	PN315	24	PE-ROV15-PL	4,63 €
18-L (M26x1,5)	M26x1,5	18 mm	PN315	27	PE-ROV18-PL	7,01 €
22-L (M30x2)	M30x2	22 mm	PN160	32	PE-ROV22-PL	9,60 €
28-L (M36x2)	M36x2	28 mm	PN160	41	PE-ROV28-PL	17,57 €
35-L (M45x2)	M45x2	35 mm	PN160	46	PE-ROV35-PL	26,18 €
42-L (M52x2)	M52x2	42 mm	PN160	55	PE-ROV42-PL	36,53 €
6-S (M14x1,5)	M14x1,5	6 mm	PN630	14	PE-ROV 6-PS	2,49 €
8-S (M16x1,5)	M16x1,5	8 mm	PN630	17	PE-ROV 8-PS	2,88 €
10-S (M18x1,5)	M18x1,5	10 mm	PN630	19	PE-ROV10-PS	3,42 €
12-S (M20x1,5)	M20x1,5	12 mm	PN630	22	PE-ROV12-PS	4,01 €
14-S (M22x1,5)	M22x1,5	14 mm	PN630	24	PE-ROV14-PS	8,11 €
16-S (M24x1,5)	M24x1,5	16 mm	PN400	27	PE-ROV16-PS	7,44 €
20-S (M30x2)	M30x2	20 mm	PN400	32	PE-ROV20-PS	10,87 €
25-S (M36x2)	M36x2	25 mm	PN400	41	PE-ROV25-PS	18,28 €
30-S (M42x2)	M42x2	30 mm	PN400	46	PE-ROV30-PS	26,72 €
38-S (M52x2)	M52x2	38 mm	PN315	55	PE-ROV38-PS	38,78 €

Gegenmutter GM

Werkstoff:

Stahl

Anwendungsbeispiel:

Zum Kontern von Schottverschraubungen.

Leitungsanschluss	M	H	SW	Artikel-Nr.	Preis
6-L (M12x1,5)	M12x1,5	6 mm	17	PE-GM 6-L	0,37 €
8-L (M14x1,5)	M14x1,5	6 mm	19	PE-GM 8-L	0,39 €
10-L (M16x1,5)	M16x1,5	6 mm	22	PE-GM10-L	0,50 €
12-L (M18x1,5)	M18x1,5	6 mm	24	PE-GM12-L	0,67 €
12-S (M20x1,5)	M20x1,5	6 mm	27	PE-GM12-S	0,78 €
15-L (M22x1,5)	M22x1,5	7 mm	30	PE-GM15-L	1,08 €
16-S (M24x1,5)	M24x1,5	7 mm	32	PE-GM16-S	1,55 €
18-L (M26x1,5)	M26x1,5	8 mm	36	PE-GM18-L	1,95 €
22-L (M30x2)	M30x2	8 mm	41	PE-GM22-L	2,41 €
28-L (M36x2)	M36x2	9 mm	46	PE-GM28-L	4,91 €
30-S (M42x2)	M42x2	9 mm	50	PE-GM30-S	5,53 €
35-L (M45x2)	M45x2	9 mm	55	PE-GM35-L	5,83 €
42-L (M52x2)	M52x2	10 mm	65	PE-GM42-L	9,15 €

Verstärkungshülse VH

Zur Verstärkung dünnwandiger oder weicher Rohre.

Werkstoff:

Messing, bzw. Stahl verzinkt

Anwendungsbeispiel:

Verhindert das Einschnüren durch den Schneidring bei dünnwandigen bzw. weichen Rohren (z. B. Kupferrohre).

für Rohr- InnenØ	ID	AD	L	Artikel-Nr.	Preis
4 mm	2,6 mm	3,8 mm	15,5 mm	PE-VH 4ID	0,69 €
6 mm	4,6 mm	5,8 mm	15,5 mm	PE-VH 6ID	0,69 €
8 mm	6,6 mm	7,8 mm	16,5 mm	PE-VH 8ID	0,93 €
9 mm	7,6 mm	8,8 mm	16,5 mm	PE-VH 9ID	0,93 €
10 mm	8,6 mm	9,8 mm	16,5 mm	PE-VH10ID	0,93 €
12 mm	10,2 mm	11,8 mm	17,0 mm	PE-VH12ID	1,21 €
13 mm	11,2 mm	12,8 mm	17,0 mm	PE-VH13ID	1,10 €
16 mm	14,2 mm	15,8 mm	17,5 mm	PE-VH16ID	1,47 €
19 mm	17,2 mm	18,8 mm	18,0 mm	PE-VH19ID	1,85 €
20 mm	18,2 mm	19,8 mm	21,5 mm	PE-VH20ID	2,35 €

Schneidring DPR leichte Reihe

Schneidring B4 mit Weichdichtung NBR leichte Reihe

Werkstoff:

- Stahl
- Weichdichtung: NBR (ähnlich EO2)

Anwendungsbeispiel:

Detailbild Schneidring B4 mit Weichdichtung NBR leichte Reihe

Leitungsanschluss	M	Rohr-Außen-Ø	Nenndruck	L1	Artikel-Nr.	Preis
6-L (M12x1,5)	M12x1,5	6,0 mm	PN315	9,5 mm	PE-B4- 6-L	1,35 €
8-L (M14x1,5)	M14x1,5	8,0 mm	PN315	9,5 mm	PE-B4- 8-L	1,37 €
10-L (M16x1,5)	M16x1,5	10,0 mm	PN315	10,0 mm	PE-B4-10-L	1,56 €
12-L (M18x1,5)	M18x1,5	12,0 mm	PN315	10,0 mm	PE-B4-12-L	1,66 €
15-L (M22x1,5)	M22x1,5	15,0 mm	PN315	10,0 mm	PE-B4-15-L	2,07 €
18-L (M26x1,5)	M26x1,5	18,0 mm	PN315	10,0 mm	PE-B4-18-L	3,18 €
22-L (M30x2)	M30x2	22,0 mm	PN160	10,5 mm	PE-B4-22-L	4,12 €
28-L (M36x2)	M36x2	28,0 mm	PN160	11,0 mm	PE-B4-28-L	5,40 €

Schneidring DPR schwere Reihe

Schneidring B4 mit Weichdichtung NBR schwere Reihe

Werkstoff:

- Stahl
- Weichdichtung: NBR (ähnlich EO2)

Anwendungsbeispiel:

Detailbild Schneidring B4 mit Weichdichtung NBR schwere Reihe

Leitungsanschluss	M	Rohr-Außen-Ø	Nenndruck	L1	Artikel-Nr.	Preis
12-S (M20x1,5)	M20x1,5	12,0 mm	PN630	10,0 mm	PE-B4-12-S	1,84 €
20-S (M30x2)	M30x2	20,0 mm	PN400	12,0 mm	PE-B4-20-S	3,91 €
38-S (M52x2)	M52x2	38,0 mm	PN315	13,0 mm	PE-B4-38-S	10,20 €

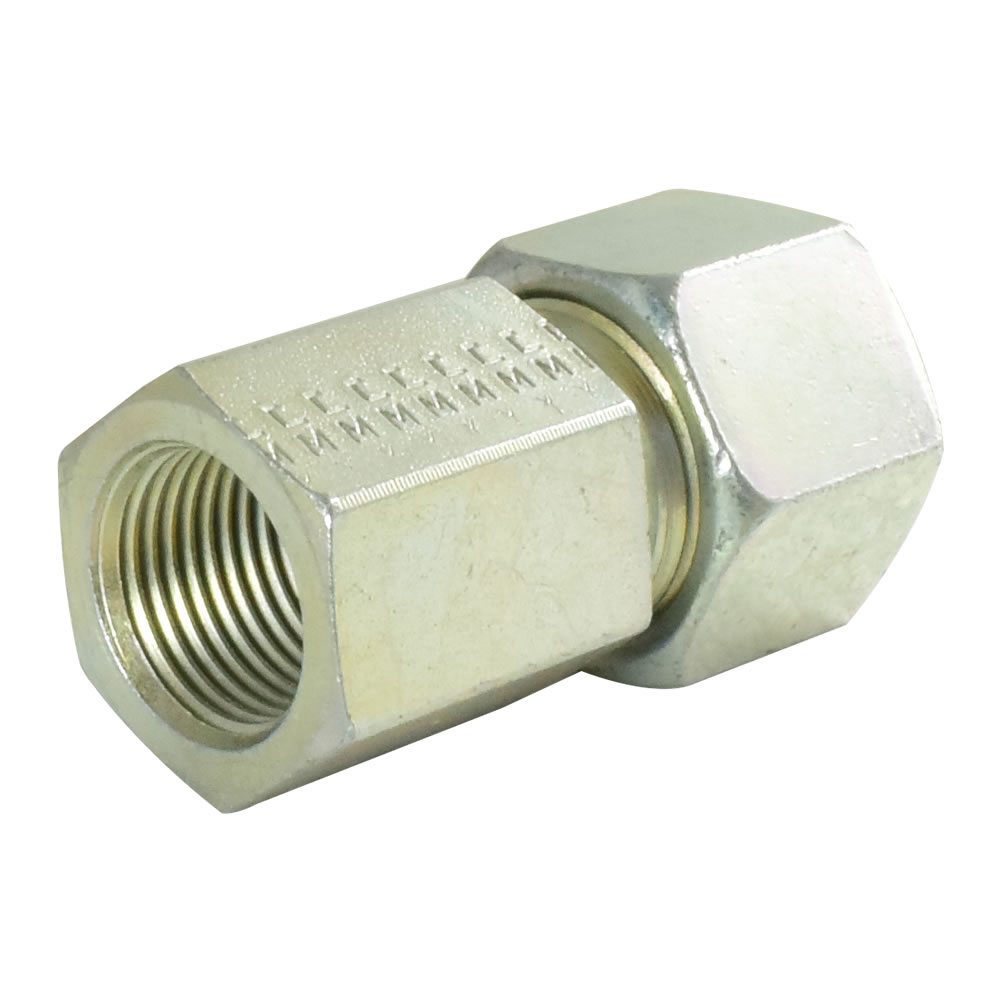

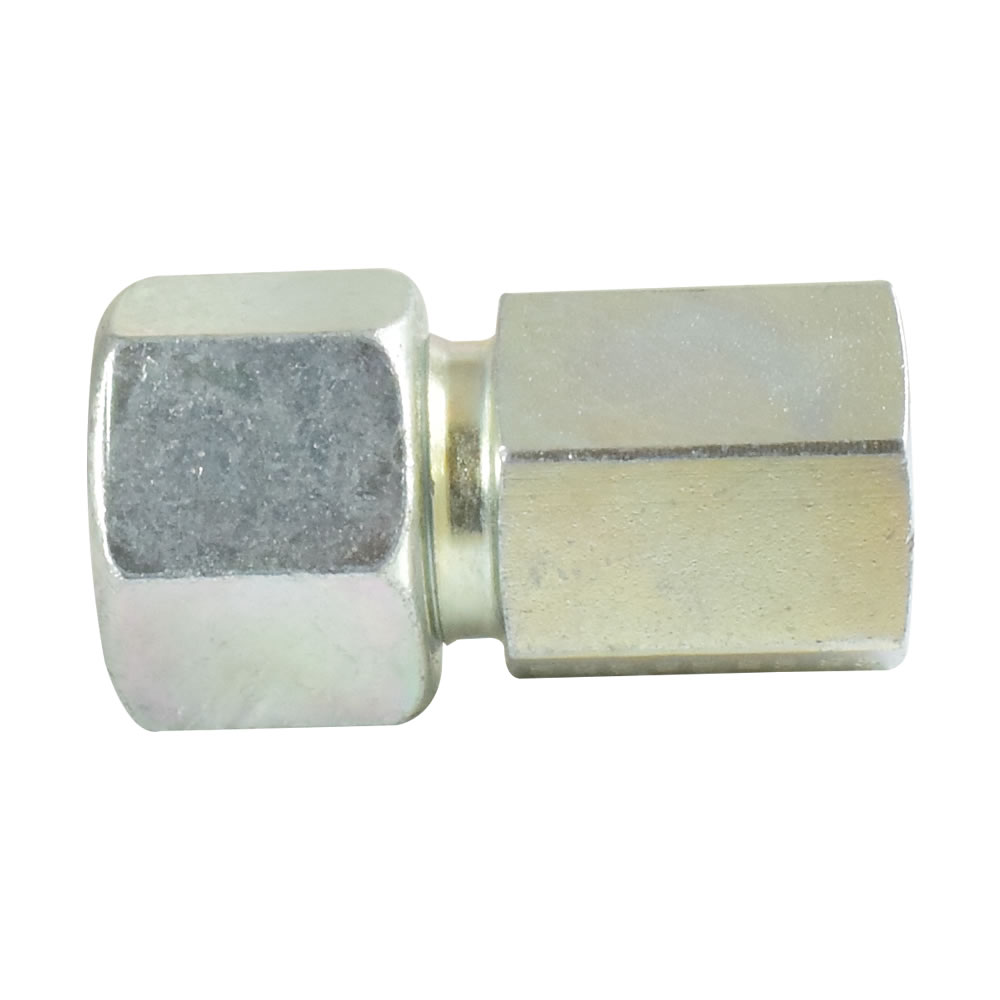

Gerade Aufschraubverschraubung mit Innengewinde GAI

Gerade Aufschraubverschraubung mit Innengewinde. metrisch

Metrisches Innengewinde

Werkstoff:

Stahl

Lieferumfang:

Lieferung inkl. Überwurfmutter und Schneidring.

Anwendungsbeispiel:

Zum Verbinden eines vorhandenen Außengewindes mit einer Rohrleitung (z. B. Druckschalter, Sonderadapter).

Isometrische Ansicht Gerade Aufschraubverschraubung mit Innengewinde. metrisch

Isometrische Ansicht Innengewinde Gerade Aufschraubverschraubung mit Innengewinde. metrisch

Leitungsanschluss	M	Rohr-Außen-Ø	Nenndruck	G	i	SW	Artikel-Nr.	Preis
6-L (M12x1,5)	M12x1,5	6 mm	PN315	M10x1	12,5 mm	14 mm	PE-GAI 6-PLM	6,22 €
8-L (M14x1,5)	M14x1,5	8 mm	PN315	M12x1,5	17,0 mm	17 mm	PE-GAI 8-PLM	7,26 €
10-L (M16x1,5)	M16x1,5	10 mm	PN315	M14x1,5	17,0 mm	19 mm	PE-GAI10-PLM	7,66 €
12-L (M18x1,5)	M18x1,5	12 mm	PN315	M16x1,5	17,0 mm	22 mm	PE-GAI12-PLM	8,11 €
15-L (M22x1,5)	M22x1,5	15 mm	PN315	M18x1,5	17,0 mm	27 mm	PE-GAI15-PLM	9,65 €
18-L (M26x1,5)	M26x1,5	18 mm	PN315	M22x1,5	19,0 mm	32 mm	PE-GAI18-PLM	11,94 €
22-L (M30x2)	M30x2	22 mm	PN160	M26x1,5	21,0 mm	36 mm	PE-GAI22-PLM	14,99 €
10-S (M18x1,5)	M18x1,5	10 mm	PN630	M16x1,5	17,0 mm	22 mm	PE-GAI10-PSM	10,26 €
12-S (M20x1,5)	M20x1,5	12 mm	PN630	M18x1,5	17,0 mm	24 mm	PE-GAI12-PSM	11,92 €
14-S (M22x1,5)	M22x1,5	14 mm	PN630	M20x1,5	17,0 mm	27 mm	PE-GAI14-PSM	23,08 €
16-S (M24x1,5)	M24x1,5	16 mm	PN400	M22x1,5	19,0 mm	30 mm	PE-GAI16-PSM	15,83 €
20-S (M30x2)	M30x2	20 mm	PN400	M27x2	22,0 mm	36 mm	PE-GAI20-PSM	20,35 €

Gerade Aufschraubverschraubung mit Innengewinde GAI

Gerade Aufschraubverschraubung mit Innengewinde, zöllig

Innengewinde: Whitworth-Rohrgewinde

Werkstoff:

Stahl

Lieferumfang:

Lieferung inkl. Überwurfmutter und Schneidring.

Anwendungsbeispiel:

Zum Verbinden eines vorhandenen Außengewindes mit einer Rohrleitung (z. B. Druckschalter, Sonderadapter).

Leitungsanschluss	M	Rohr-Außen-Ø	Nenndruck	G	SW	Artikel-Nr.	Preis
6-L (M12x1,5)	M12x1,5	6 mm	PN315	G1/8	14 mm	PE-GAI 6-PLR	2,04 €
8-L (M14x1,5)	M14x1,5	8 mm	PN315	G1/4	17 mm	PE-GAI 8-PLR	2,86 €
8-L (M14x1,5)	M14x1,5	8 mm	PN315	G3/8	17 mm	PE-GAI 8-PL/R3/8	7,83 €
10-L (M16x1,5)	M16x1,5	10 mm	PN315	G1/4	19 mm	PE-GAI10-PLR	2,39 €
10-L (M16x1,5)	M16x1,5	10 mm	PN315	G3/8	19 mm	PE-GAI10-PL/R3/8	12,44 €
10-L (M16x1,5)	M16x1,5	10 mm	PN315	G1/2	19 mm	PE-GAI10-PL/R1/2	17,77 €
12-L (M18x1,5)	M18x1,5	12 mm	PN315	G3/8	22 mm	PE-GAI12-PLR	3,01 €
12-L (M18x1,5)	M18x1,5	12 mm	PN315	G1/2	22 mm	PE-GAI12-PL/R1/2	9,99 €
15-L (M22x1,5)	M22x1,5	15 mm	PN315	G1/2	27 mm	PE-GAI15-PLR	5,98 €
18-L (M26x1,5)	M26x1,5	18 mm	PN315	G1/2	32 mm	PE-GAI18-PLR	5,30 €
22-L (M30x2)	M30x2	22 mm	PN160	G3/4	36 mm	PE-GAI22-PLR	8,04 €
28-L (M36x2)	M36x2	28 mm	PN160	G1	41 mm	PE-GAI28-PLR	20,33 €
10-S (M18x1,5)	M18x1,5	10 mm	PN630	G3/8	22 mm	PE-GAI10-PSR	5,33 €
12-S (M20x1,5)	M20x1,5	12 mm	PN630	G3/8	24 mm	PE-GAI12-PSR	5,49 €
16-S (M24x1,5)	M24x1,5	16 mm	PN400	G1/2	30 mm	PE-GAI16-PSR	7,40 €
20-S (M30x2)	M30x2	20 mm	PN400	G3/4	36 mm	PE-GAI20-PSR	12,29 €

Manometer-Anschlussverschraubung MAV

Innengewinde: Whitworth-Rohrgewinde

Werkstoff:

Stahl

Lieferumfang:

Lieferung inkl. Dichtkantenring DKI, Überwurfmutter und Schneidring, ohne Manometer.

Anwendungsbeispiel:

Zum Verbinden eines Manometers mit einer Rohrleitung.

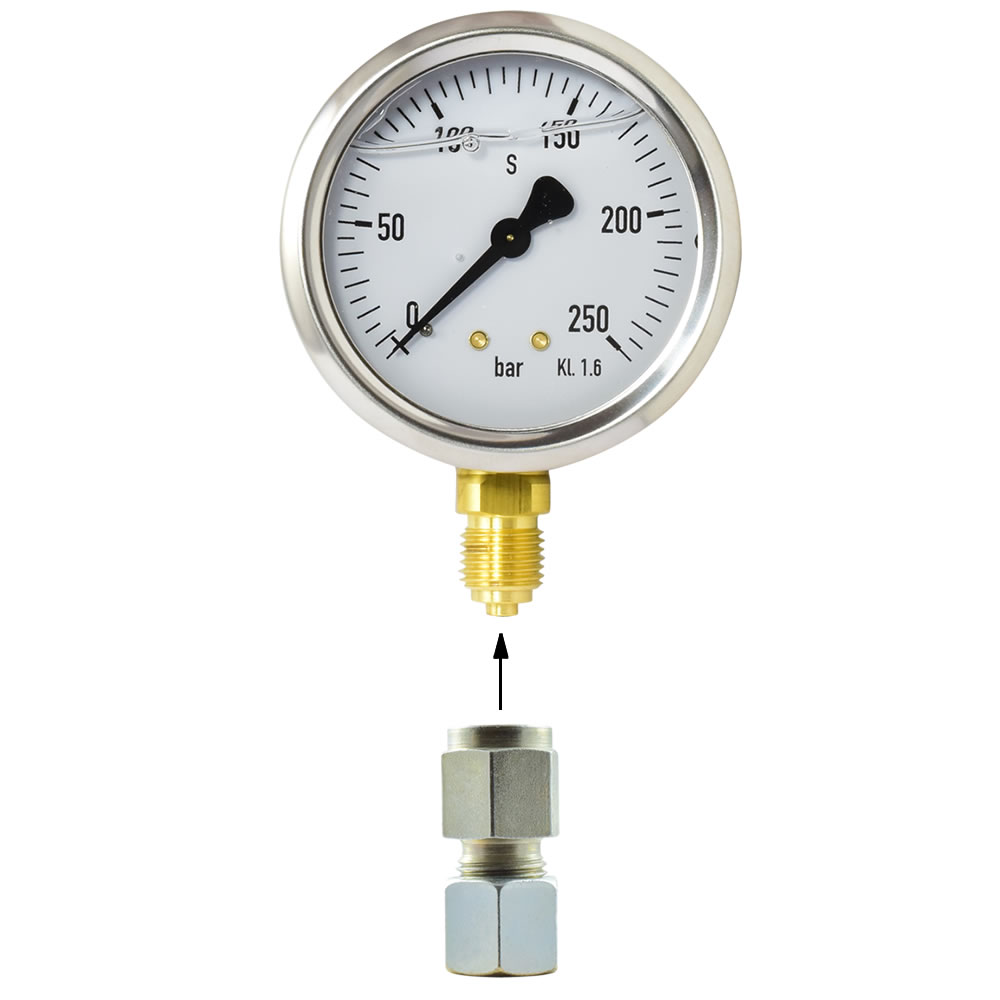

Anwendungsbeispiel

Anwendungsbeispiel verschraubt

Leitungsanschluss	M	Rohr-Außen-Ø	Nenndruck	G	SW	Artikel-Nr.	Preis
6-L (M12x1,5)	M12x1,5	6 mm	PN315	G1/4	14 mm	PE-MAV 6-PLR	2,84 €
8-L (M14x1,5)	M14x1,5	8 mm	PN315	G1/4	17 mm	PE-MAV 8-PLR	2,88 €
10-L (M16x1,5)	M16x1,5	10 mm	PN315	G1/4	19 mm	PE-MAV10-PLR	3,20 €
12-L (M18x1,5)	M18x1,5	12 mm	PN315	G1/4	22 mm	PE-MAV12-PLR	3,49 €
12-L (M18x1,5)	M18x1,5	12 mm	PN315	G1/2	22 mm	PE-MAV12-PL/R1/2	5,57 €
6-S (M14x1,5)	M14x1,5	6 mm	PN630	G1/2	17 mm	PE-MAV 6-PSR	5,16 €
8-S (M16x1,5)	M16x1,5	8 mm	PN630	G1/2	19 mm	PE-MAV 8-PSR	5,27 €
10-S (M18x1,5)	M18x1,5	10 mm	PN630	G1/2	22 mm	PE-MAV10-PSR	5,49 €
12-S (M20x1,5)	M20x1,5	12 mm	PN630	G1/2	24 mm	PE-MAV12-PSR	5,63 €

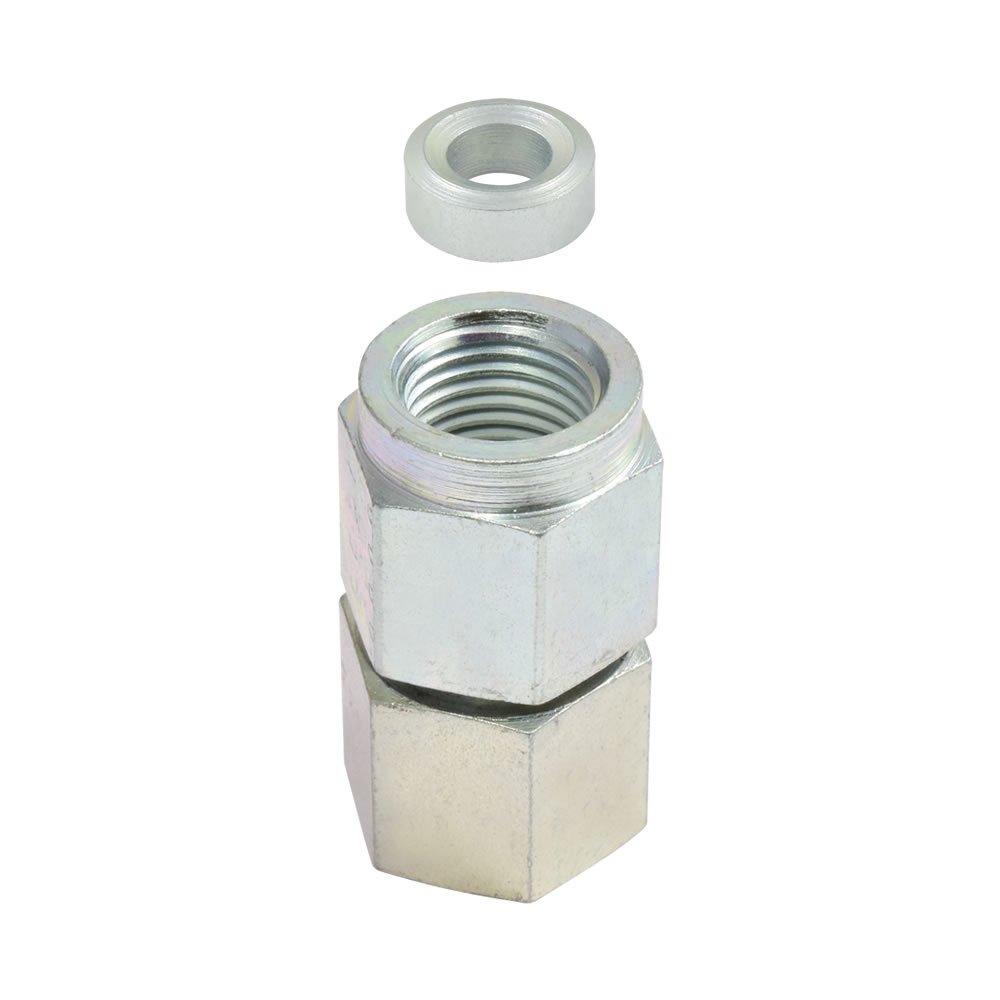

Einstellbarer Manometer-Anschlussstutzen MAV-EV

Innengewinde: Whitworth-Rohrgewinde

Werkstoff:

Stahl

Lieferumfang:

Lieferung inkl. Dichtkantenring DKI, Überwurfmutter und Schneidring, ohne Manometer.

Anwendungsbeispiel:

Zum Verbinden eines Manometers auf einem Verschraubungsstutzen.

Anwendungsbeispiel

Anwendungsbeispiel verschraubt

Leitungsanschluss	M	Rohr-Außen-Ø	Nenndruck	G	SW	Artikel-Nr.	Preis
6-L (M12x1,5)	M12x1,5	6 mm	PN315	G1/4	14 mm	PE-MAV-EV 6-PLR	4,78 €
8-L (M14x1,5)	M14x1,5	8 mm	PN315	G1/4	17 mm	PE-MAV-EV 8-PLR	4,83 €
10-L (M16x1,5)	M16x1,5	10 mm	PN315	G1/4	19 mm	PE-MAV-EV10-PLR	4,93 €
12-L (M18x1,5)	M18x1,5	12 mm	PN315	G1/4	22 mm	PE-MAV-EV12-PLR	4,95 €
12-L (M18x1,5)	M18x1,5	12 mm	PN315	G1/2	22 mm	PE-MAV-EV12-PL/R1/2	8,20 €
6-S (M14x1,5)	M14x1,5	6 mm	PN630	G1/2	17 mm	PE-MAV-EV 6-PSR	8,16 €
8-S (M16x1,5)	M16x1,5	8 mm	PN630	G1/2	19 mm	PE-MAV-EV 8-PSR	8,31 €
10-S (M18x1,5)	M18x1,5	10 mm	PN630	G1/2	22 mm	PE-MAV-EV10-PSR	8,74 €
12-S (M20x1,5)	M20x1,5	12 mm	PN630	G1/2	24 mm	PE-MAV-EV12-PSR	8,51 €
12-S (M20x1,5)	M20x1,5	12 mm	PN630	G1/4	24 mm	PE-MAV-EV12-PS/R1/4	24,74 €

Dichtkantenring DKI

Werkstoff:

Stahl

Anwendungsbeispiel:

Wird zum Abdichten von Manometern in Manometerverschraubungen verwendet.

Isometrische Ansicht Dichtkantenring DKI

Menge	passend für Manometergewinde		Artikel-Nr.	Preis
	G1/4A		PE-DKI1/4	1,09 €
	G1/2A		PE-DKI1/2	1,11 €

Distanzadapter (Verlängerung) DA

Eine Seite Überwurfmutter drehbar, andere Seite Außengewinde

Werkstoff:

Stahl

Anwendungsbeispiel:

Wird hauptsächlich zur Verlängerung bei überbauten Verschraubungen genutzt.

Isometrische Ansicht Distanzadapter (Verlängerung) DA

Isometrische Ansicht Rückseite Distanzadapter (Verlängerung) DA

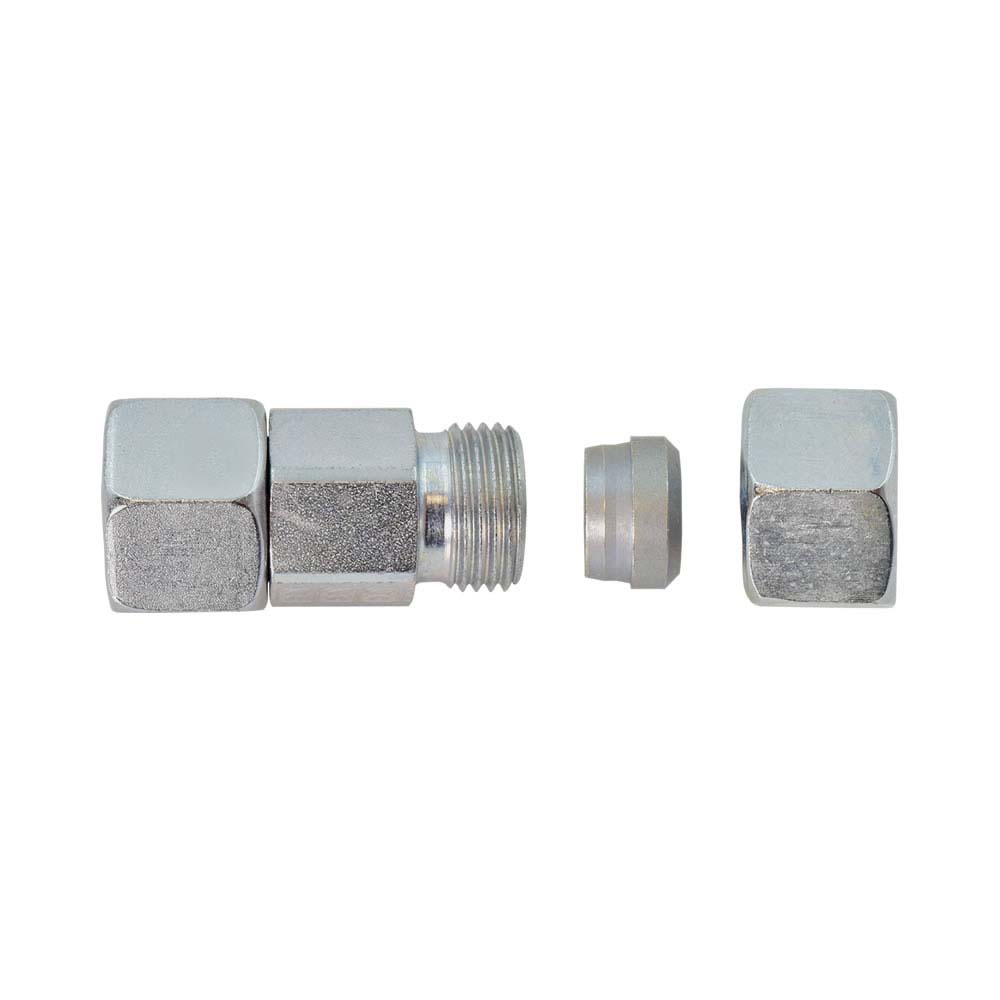

Explosionsbild Distanzadapter (Verlängerung) DA

Leitungsanschluss	M	Rohr-Außen-Ø	Nenndruck	SW	L	Artikel-Nr.	Preis
8-L (M14x1,5)	M14x1,5	8	315bar	17	35	PE-DA 8-PL	5,08 €
10-L (M16x1,5)	M16x1,5	10	315bar	19	36	PE-DA10-PL	5,76 €
12-L (M18x1,5)	M18x1,5	12	315bar	22	36	PE-DA12-PL	6,11 €
15-L (M22x1,5)	M22x1,5	15	315bar	27	36	PE-DA15-PL	6,95 €
18-L (M26x1,5)	M26x1,5	18	315bar	32	36	PE-DA18-PL	8,25 €

Überwurfschraube

Werkstoff:

Stahl

Anwendungsbeispiel:

Häufiger Einsatz in der Schmiertechnik.

Isometrische Ansicht Überwurfschraube

Leitungsanschluss	M	Rohr-Außen-Ø	Nenndruck	Länge	i	SW	Artikel-Nr.	Preis
4-LL (M 8x1)	M8x1	4 mm	PN100	12 mm	8,0 mm	8	PE-ÜS 4-LL	1,29 €
6-LL (M10x1)	M10x1	6 mm	PN100	13 mm	9,0 mm	10	PE-ÜS 6-LL	1,13 €
8-LL (M12x1)	M12x1	8 mm	PN100	14 mm	9,5 mm	12	PE-ÜS 8-LL	1,71 €
6-L (M12x1,5)	M12x1,5	6 mm	PN315	16 mm	11,5 mm	12	PE-ÜS 6-L	2,34 €
8-L (M14x1,5)	M14x1,5	8 mm	PN315	16 mm	11,5 mm	14	PE-ÜS 8-L	2,50 €
10-L (M16x1,5)	M16x1,5	10 mm	PN315	17 mm	11,5 mm	17	PE-ÜS10-L	16,20 €

Bördel-Überwurfmutter

Bördel-Überwurfmutter BM

Zusammen mit dem Bördel-Druckring BD und dem Bördel- Zwischenring BZ lassen sich mit normalen Schneidring- verschraubungen 37°-Bördelverschraubungen herstellen. Hierbei muss das Hydraulikrohr mit einem speziellen Gerät gebördelt werden. Die „normale“ Überwurfmutter und Schneidring werden nicht benötigt.

Werkstoff:

Stahl

Anwendungsbeispiel:

Seltene Verbindungsart, jedoch vorgeschrieben in den Betriebsmittelvorschriften einiger großer Konzerne.

Zeichnung Bördel-Überwurfmutter BM

Leitungsanschluss	M	Rohr-Außen-Ø	Nenndruck	H	SW	Artikel-Nr.	Preis
6-L (M12x1,5)	M12x1,5	6 mm	PN400	17,0 mm	14 mm	PE-BM 6-L	0,43 €
8-L (M14x1,5)	M14x1,5	8 mm	PN400	18,0 mm	17 mm	PE-BM 8-L	0,69 €
10-L (M16x1,5)	M16x1,5	10 mm	PN400	19,5 mm	19 mm	PE-BM10-L	0,70 €
12-L (M18x1,5)	M18x1,5	12 mm	PN400	20,5 m	22 mm	PE-BM12-L	0,75 €
15-L (M22x1,5)	M22x1,5	15 mm	PN400	24,0 mm	27 mm	PE-BM15-L	1,36 €
18-L (M26x1,5)	M26x1,5	18 mm	PN400	23,0 mm	32 mm	PE-BM18-L	2,68 €
22-L (M30x2)	M30x2	22 mm	PN250	27,5 mm	36 mm	PE-BM22-L	3,26 €
28-L (M36x2)	M36x2	28 mm	PN250	27,5 mm	41 mm	PE-BM28-L	4,24 €
35-L (M45x2)	M45x2	35 mm	PN250	30,0 mm	50 mm	PE-BM35-L	5,86 €
42-L (M52x2)	M52x2	42 mm	PN250	34,0 mm	60 mm	PE-BM42-L	10,68 €
6-S (M14x1,5)	M14x1,5	6 mm	PN630	18,0 mm	17 mm	PE-BM 6-S	0,53 €
8-S (M16x1,5)	M16x1,5	8 mm	PN630	19,0 mm	19 mm	PE-BM 8-S	0,70 €
10-S (M18x1,5)	M18x1,5	10 mm	PN630	20,5 mm	22 mm	PE-BM10-S	0,94 €
12-S (M20x1,5)	M20x1,5	12 mm	PN630	21,0 mm	24 mm	PE-BM12-S	1,13 €
14-S (M22x1,5)	M22x1,5	14 mm	PN630	24,0 mm	27 mm	PE-BM15-L	1,36 €
16-S (M24x1,5)	M24x1,5	16 mm	PN630	26,5 mm	30 mm	PE-BM16-S	2,37 €
20-S (M30x2)	M30x2	20 mm	PN400	27,5 mm	36 mm	PE-BM22-L	3,26 €
25-S (M36x2)	M36x2	25 mm	PN400	30,5 mm	46 mm	PE-BM25-S	5,61 €
30-S (M42x2)	M42x2	30 mm	PN315	32,0 mm	50 mm	PE-BM30-S	7,13 €
38-S (M52x2)	M52x2	38 mm	PN315	38,0 mm	60 mm	PE-BM38-S	11,33 €

Bördel-Druckring BD

Zusammen mit der Bördel-Überwurfmutter BM und dem Bördel-Zwischenring BZ lassen sich mit normalen Schneidringverschraubungen 37°-Bördelverschraubungen herstellen. Hierbei muss das Hydraulikrohr mit einem speziellen Gerät gebördelt werden. Die „normale“ Überwurfmutter und Schneidring werden nicht benötigt.

Werkstoff:

Stahl, gelb verzinkt

Anwendungsbeispiel:

Seltene Verbindungsart, jedoch vorgeschrieben in den Betriebsmittelvorschriften einiger großer Konzerne.

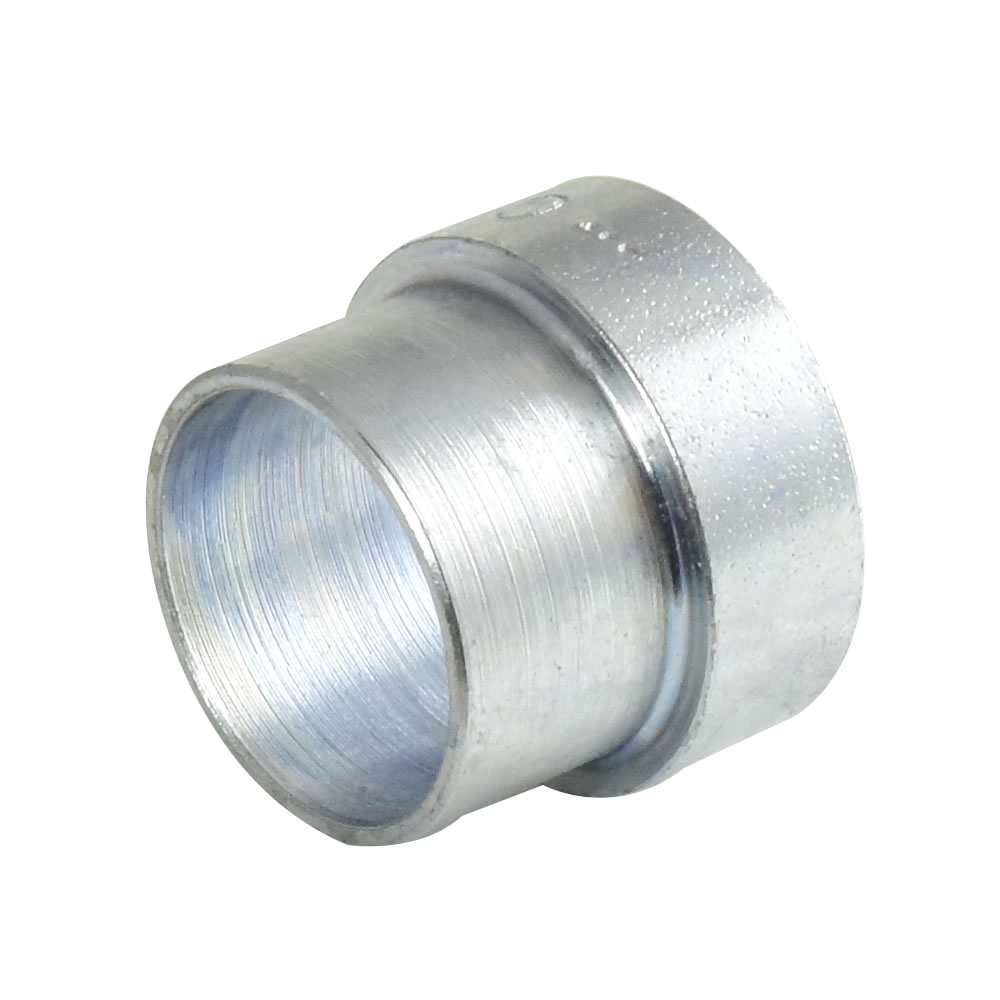

Isometrische Ansicht Bördel-Druckring BD

Zeichnung Bördel-Überwurfmutter BM

Leitungsanschluss	M	Rohr-Außen-Ø	Nenndruck	L1	Artikel-Nr.	Preis
6-L (M12x1,5)	M12x1,5	6 mm	PN400	10,5 mm	PE-BD 6-L/S	0,67 €
8-L (M14x1,5)	M14x1,5	8 mm	PN400	11,0 mm	PE-BD 8-L/S	0,40 €
10-L (M16x1,5)	M16x1,5	10 mm	PN400	12,5 mm	PE-BD10-L/S	0,45 €
12-L (M18x1,5)	M18x1,5	12 mm	PN400	14,0 mm	PE-BD12-L/S	0,82 €
15-L (M22x1,5)	M22x1,5	15 mm	PN400	16,5 mm	PE-BD15-L	0,98 €
18-L (M26x1,5)	M26x1,5	18 mm	PN400	16,5 mm	PE-BD18-L	1,19 €
22-L (M30x2)	M30x2	22 mm	PN250	18,0 mm	PE-BD22-L	1,66 €
28-L (M36x2)	M36x2	28 mm	PN250	20,0 mm	PE-BD28-L	2,57 €
35-L (M45x2)	M45x2	35 mm	PN250	23,0 mm	PE-BD35-L	4,02 €
42-L (M52x2)	M52x2	42 mm	PN250	28,0 mm	PE-BD42-L	5,34 €
6-S (M14x1,5)	M14x1,5	6 mm	PN630	10,5 mm	PE-BD 6-L/S	0,67 €
8-S (M16x1,5)	M16x1,5	8 mm	PN630	11,0 mm	PE-BD 8-L/S	0,40 €
10-S (M18x1,5)	M18x1,5	10 mm	PN630	12,5 mm	PE-BD10-L/S	0,45 €
12-S (M20x1,5)	M20x1,5	12 mm	PN630	14,0 mm	PE-BD12-L/S	0,82 €
16-S (M24x1,5)	M24x1,5	16 mm	PN630	16,5 mm	PE-BD16-S	1,25 €
20-S (M30x2)	M30x2	20 mm	PN400	18,0 mm	PE-BD20-S	1,76 €
25-S (M36x2)	M36x2	25 mm	PN400	20,0 mm	PE-BD25-S	2,66 €
30-S (M42x2)	M42x2	30 mm	PN315	23,0 mm	PE-BD30-S	3,58 €
38-S (M52x2)	M52x2	38 mm	PN315	28,0 mm	PE-BD38-S	5,86 €

Bördel-Zwischenring mit O-Ring, BZ

Zusammen mit der Bördel-Überwurfmutter BM und dem Bördel-Druckring BD lassen sich mit normalen Schneidringverschraubungen 37°-Bördelverschraubungen herstellen. Hierbei muss das Hydraulikrohr mit einem speziellen Gerät gebördelt werden. Die „normale“ Überwurfmutter und Schneidring werden nicht benötigt.

Werkstoff:

Stahl

Anwendungsbeispiel:

Seltene Verbindungsart, jedoch vorgeschrieben in den Betriebsmittelvorschriften einiger großer Konzerne.

Isometrische Ansicht Bördel-Zwischenring mit O-Ring, BZ

Zeichnung Bördel-Überwurfmutter BM

Leitungsanschluss	M	Rohr-Außen-Ø	Nenndruck	L1	D	Artikel-Nr.	Preis
6-L (M12x1,5)	M12x1,5	6 mm	PN400	11,0 mm	3 mm	PE-BZ 6-L/S	0,95 €
8-L (M14x1,5)	M14x1,5	8 mm	PN400	11,5 mm	5 mm	PE-BZ 8-L/S	1,01 €
10-L (M16x1,5)	M16x1,5	10 mm	PN400	12,0 mm	6 mm	PE-BZ10-L/S	1,11 €
12-L (M18x1,5)	M18x1,5	12 mm	PN400	12,0 mm	8 mm	PE-BZ12-L/S	1,17 €
15-L (M22x1,5)	M22x1,5	15 mm	PN400	12,0 mm	11 mm	PE-BZ15-L	1,53 €
18-L (M26x1,5)	M26x1,5	18 mm	PN400	12,5 mm	14 mm	PE-BZ18-L	1,85 €
22-L (M30x2)	M30x2	22 mm	PN250	13,5 mm	17 mm	PE-BZ22-L	2,34 €
28-L (M36x2)	M36x2	28 mm	PN250	13,5 mm	23 mm	PE-BZ28-L	2,83 €
35-L (M45x2)	M45x2	35 mm	PN250	17,5 mm	28 mm	PE-BZ35-L	5,49 €
42-L (M52x2)	M52x2	42 mm	PN250	19,0 mm	35 mm	PE-BZ42-L	8,20 €
6-S (M14x1,5)	M14x1,5	6 mm	PN630	11,0 mm	3 mm	PE-BZ 6-L/S	0,95 €
8-S (M16x1,5)	M16x1,5	8 mm	PN630	11,5 mm	5 mm	PE-BZ 8-L/S	1,01 €
10-S (M18x1,5)	M18x1,5	10 mm	PN630	12,0 mm	6 mm	PE-BZ10-L/S	1,11 €
12-S (M20x1,5)	M20x1,5	12 mm	PN630	12,0 mm	8 mm	PE-BZ12-L/S	1,17 €
16-S (M24x1,5)	M24x1,5	16 mm	PN630	14,5 mm	11 mm	PE-BZ16-S	1,81 €
20-S (M30x2)	M30x2	20 mm	PN400	17,5 mm	14 mm	PE-BZ20-S	2,22 €
25-S (M36x2)	M36x2	25 mm	PN400	19,0 mm	19 mm	PE-BZ25-S	2,87 €
30-S (M42x2)	M42x2	30 mm	PN315	20,5 mm	23 mm	PE-BZ30-S	3,91 €
38-S (M52x2)	M52x2	38 mm	PN315	24,0 mm	30 mm	PE-BZ38-S	6,37 €

Schweißkegel SKA

Werkstoff:

Stahl

Anwendungsbeispiel:

Zum Anschweißen an Rohrenden. Ersetzt den Schneidring bei besonders beanspruchten oder sicherheitsrelevanten Rohrleitungen.

Reihe	Nenndruck	Rohr-AußenØ	D	L1	Artikel-Nr.	Preis
S	PN528	6 mm	3 mm	31 mm	PE-SKA 6x1,5	2,22 €
S	PN414	8 mm	4 mm	31 mm	PE-SKA 8x1,5	2,33 €
S	PN460	10 mm	5 mm	35 mm	PE-SKA10x2	2,54 €
S	PN393	12 mm	7 mm	35 mm	PE-SKA12x2	2,83 €
S	PN315	15 mm	10 mm	40 mm	PE-SKA15x2,5	2,83 €
S	PN372	16 mm	10 mm	42 mm	PE-SKA16x3	3,47 €
S	PN358	20 mm	13 mm	48 mm	PE-SKA20x4	4,41 €
S	PN379	25 mm	16 mm	51 mm	PE-SKA25x4	5,47 €
S	PN323	30 mm	22 mm	59 mm	PE-SKA30x4	7,22 €
S	PN261	38 mm	29 mm	66 mm	PE-SKA38x4	10,13 €

ED-Formdichtring DIN 3869

für Gewinde	Werkstoff	Artikel-Nr.	Preis
G1/8"	NBR	PE-ED1/8"	0,71 €
G1/4"	NBR	PE-ED1/4"	0,71 €
G1/4"	FPM	PE-ED1/4"-FPM	1,86 €
G3/8"	NBR	PE-ED3/8"	0,71 €
G3/8"	FPM	PE-ED3/8"-FPM	2,37 €
G1/2"	NBR	PE-ED1/2"	0,76 €
G1/2"	FPM	PE-ED1/2"-FPM	2,54 €
G3/4"	NBR	PE-ED3/4"	0,79 €
G3/4"	FPM	PE-ED3/4"-FPM	2,81 €
G1"	NBR	PE-ED1"	1,19 €
G1"	FPM	PE-ED1"-FPM	3,05 €
G1¼"A	NBR	PE-ED1 1/4"	1,81 €
G1½"A	NBR	PE-ED1 1/2"	2,71 €
M10x1	NBR	PE-ED10x1	0,72 €
M12x1,5	NBR	PE-ED12x1,5	0,65 €
M14x1,5	NBR	PE-ED14x1,5	0,72 €
M16x1,5	NBR	PE-ED16x1,5	0,65 €
M18x1,5	NBR	PE-ED18x1,5	0,65 €
M20x1,5	NBR	PE-ED20x1,5	0,65 €
M22x1,5	NBR	PE-ED22x1,5	0,72 €
M26x1,5	NBR	PE-ED26x1,5	0,72 €
M27x2	NBR	PE-ED27x2	0,72 €
M33x2	NBR	PE-ED33x2	0,72 €
M42x2	NBR	PE-ED42x2	1,67 €
M48x2	NBR	PE-ED48x2	2,49 €

Ringschraubstutzen metrisch

Ringschraubstutzen metrisch mit 24° metrischem Außengewinde

Werkstoff:

Stahl, verzinkt

Isometrische Ansicht Ringschraubstutzen metrisch

Detailbild Ringschraubstutzen metrisch

Seitenansicht Ringschraubstutzen metrisch

Leitungsanschluss	M	Ringauge-Ø	Gewinde G	Rohranschluss	Länge L	Höhe H	Artikel-Nr.	Preis
6-L (M12x1,5)	M12x1,5	10mm	M12x1,5	6-L	21 mm	10 mm	PE-RS 6-PL-10	9,05 €
6-L (M12x1,5)	M12x1,5	12mm	M12x1,5	6-L		12 mm	PE-RS 6-PL-12	9,98 €
8-L (M14x1,5)	M14x1,5	12mm	M14x1,5	8-L	24 mm	12 mm	PE-RS 8-PL-12	8,95 €
8-L (M14x1,5)	M14x1,5	14mm	M14x1,5	8-L	25 mm	14 mm	PE-RS 8-PL-14	9,61 €
10-L (M16x1,5)	M16x1,5	14mm	M16x1,5	10-L	26 mm	14 mm	PE-RS10-PL-14	10,06 €
12-L (M18x1,5)	M18x1,5	16mm	M18x1,5	12-L	30 mm	16 mm	PE-RS12-PL-16	10,86 €
15-L (M22x1,5)	M22x1,5	18mm	M22x1,5	15-L	54 mm	18 mm	PE-RS15-PL-18	51,01 €
15-L (M22x1,5)	M22x1,5	22mm	M22x1,5	15-L	54 mm	25 mm	PE-RS15-PL-22	69,96 €

Ringschraubstutzen zöllig

Ringschraubstutzen zöllig mit 24° metrischem Außengewinde

Werkstoff:

Stahl, verzinkt

Isometrische Ansicht Ringschraubstutzen zöllig

Detailbild Ringschraubstutzen zöllig

Seitenansicht Ringschraubstutzen zöllig

Leitungsanschluss	M	Ringauge-Ø	Gewinde G	Rohranschluss	Länge L	Höhe H	Artikel-Nr.	Preis
6-L (M12x1,5)	M12x1,5	1/4" (13,3mm)	M12x1,5	6-L	25mm	14mm	PE-RS 6-PL-1/4"	9,31 €
8-L (M14x1,5)	M14x1,5	1/4" (13,3mm)	M14x1,5	8-L	25mm	14mm	PE-RS 8-PL-1/4"	9,31 €
10-L (M16x1,5)	M16x1,5	1/4" (13,3mm)	M16x1,5	10-L	26mm	14mm	PE-RS10-PL-1/4"	9,49 €
10-L (M16x1,5)	M16x1,5	3/8" (16,8mm)	M16x1,5	10-L	27mm	17mm	PE-RS10-PL-3/8"	10,55 €
12-L (M18x1,5)	M18x1,5	3/8" (16,8mm)	M18x1,5	12-L	32mm	17mm	PE-RS12-PL-3/8"	11,57 €
12-L (M18x1,5)	M18x1,5	1/2" (21,0mm)	M18x1,5	12-L	40mm	25mm	PE-RS12-PL-1/2"	19,26 €
15-L (M22x1,5)	M22x1,5	1/2" (21,0mm)	M22x1,5	15-L	32mm	25mm	PE-RS15-PL-1/2"	23,85 €
