Einschraubverschraubungen

Gerade Einschraubverschraubung, metrisch

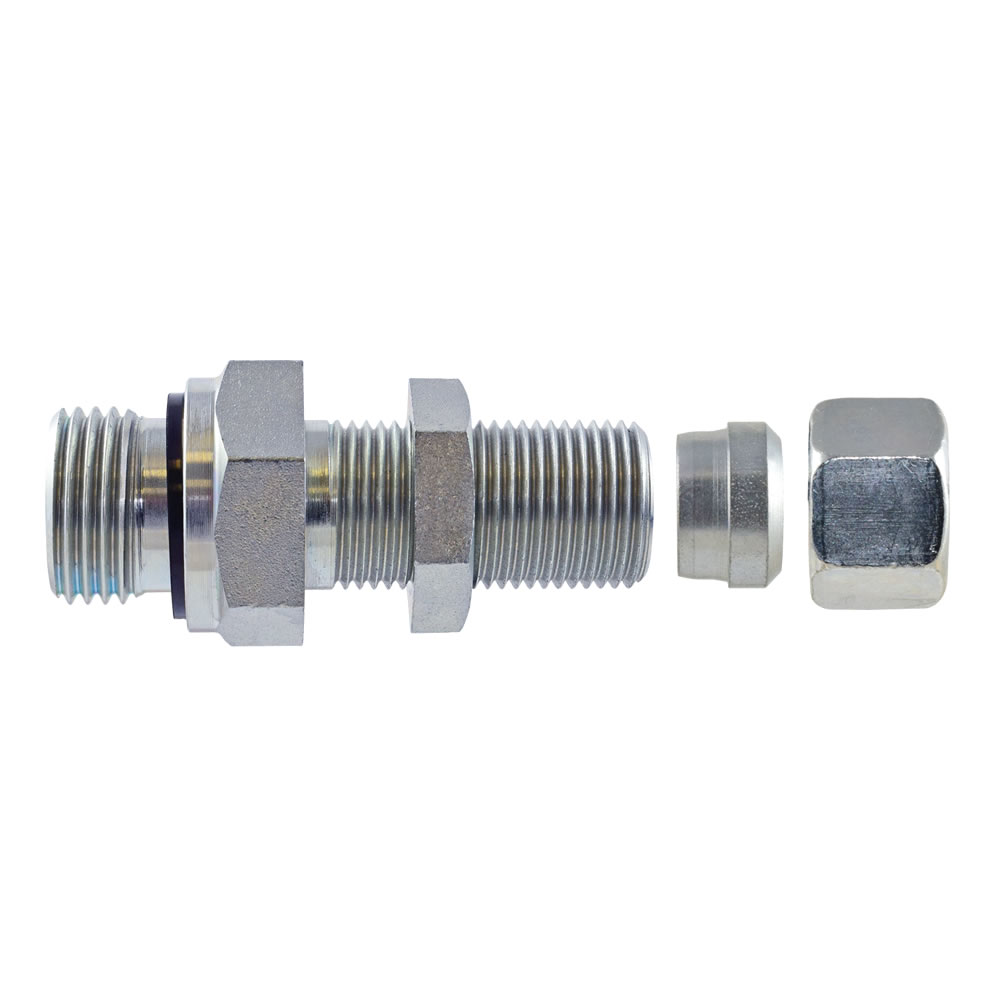

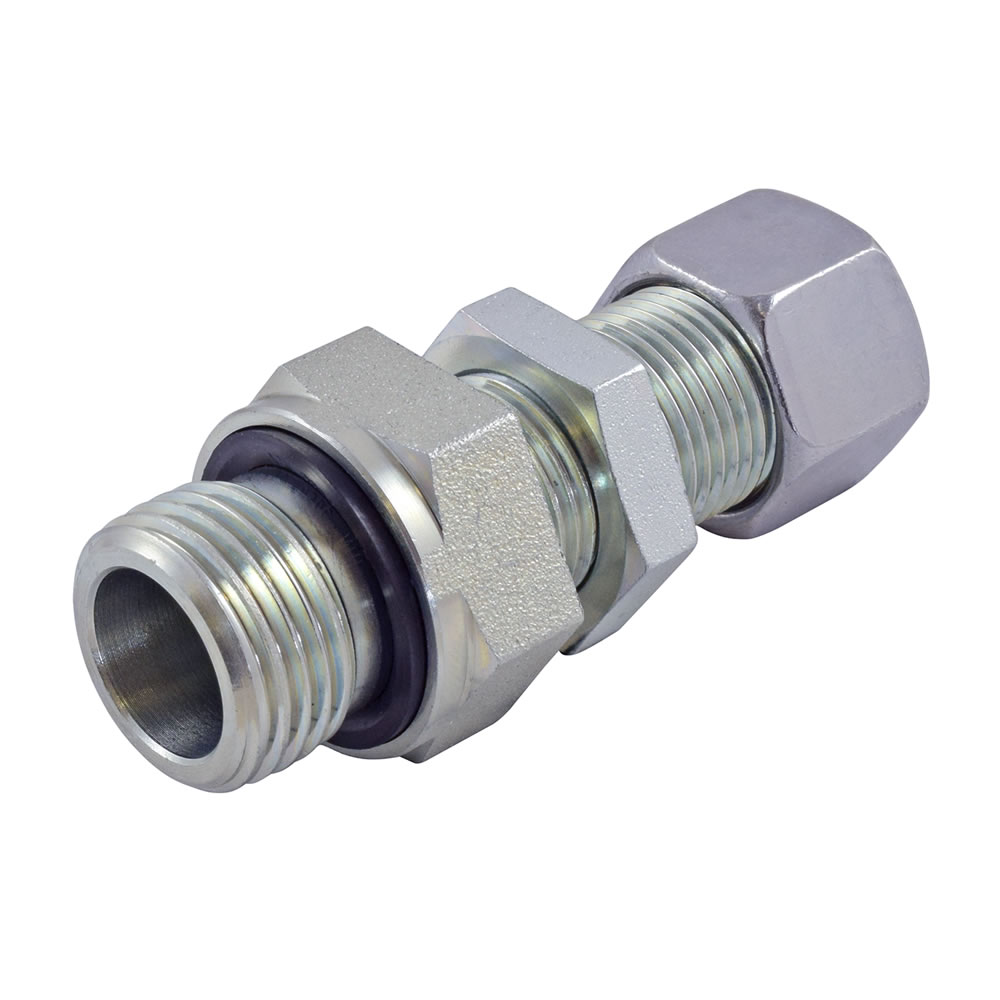

Gerade Einschraub-Schottverschraubung Typ GESV

Für diese Artikel erhalten Sie Mengenrabatt.

ab 10 Stk. = 10%
ab 50 Stk. = 20%
ab 100 Stk. = 30%

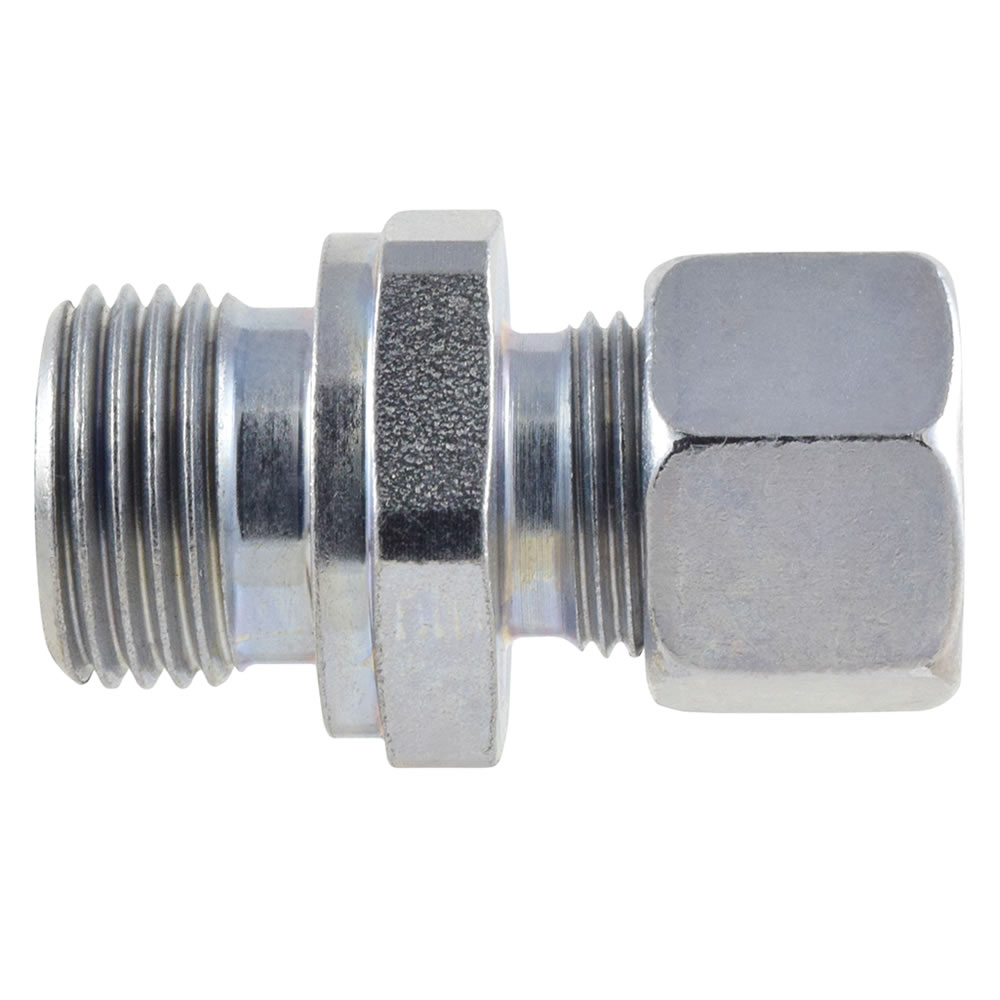

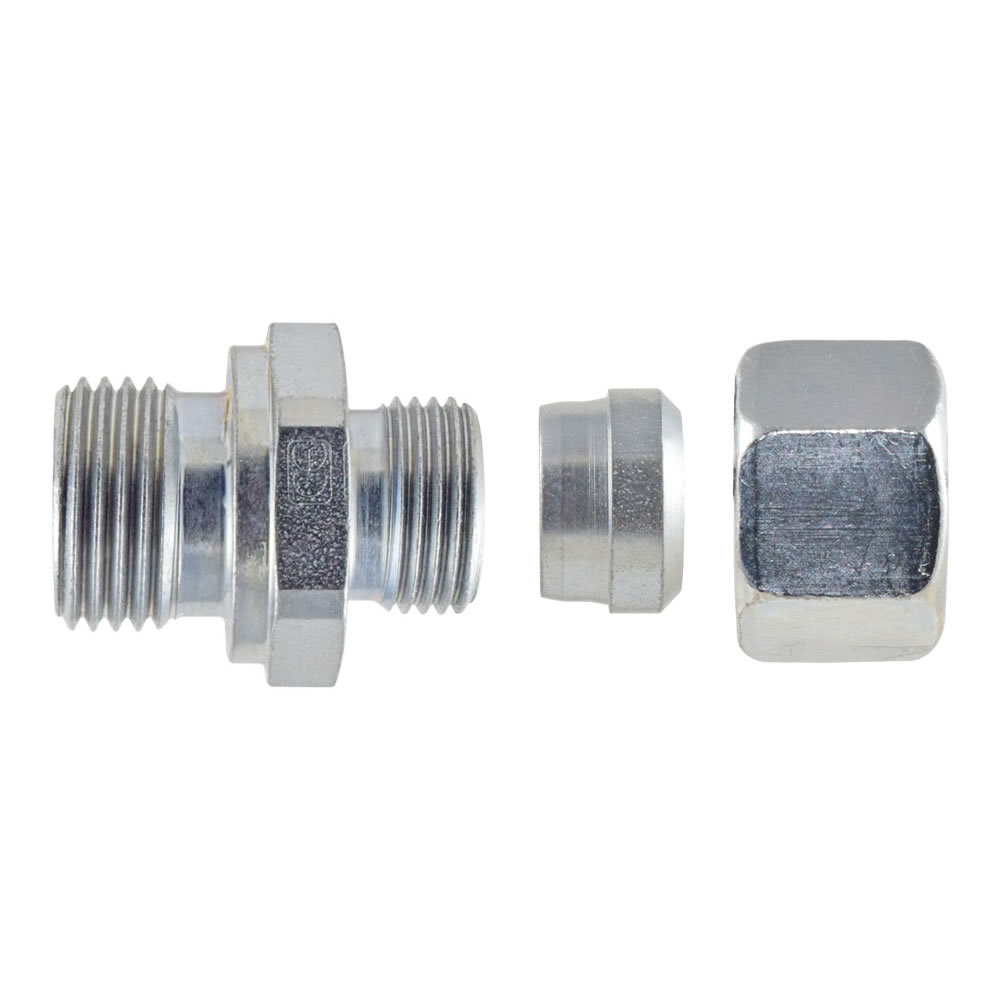

Gerade Einschraubverschraubung Typ GE

Gerade Einschraubverschraubung, zöllig

Gewinde:

Whitworth-Rohrgewinde (Zoll-Gewinde)
(Rohrverschraubung/Schneidringverschraubung nach DIN2353)

Lieferumfang:

Lieferung inklusive Überwurfmutter und Schneidring.

Werkstoff:

Stahl, verzinkt

Anwendungsbeispiele:

Zum Einschrauben in Zylinder, Ventile, Steuerblöcke, etc.

Abdichtung:

metallisch durch angedrehte Dichtkante.

Gerade Einschraubverschraubung Typ GE

für Rohr-AD (Reihe)	Nenndruck	G	i	S1	M	Artikel-Nr.	Preis
6-L (leicht)	315bar	G1/8A	8	14	M12x1,5	PE-GE 6-PL/R1/8	1,17 €
6-L (leicht)	315bar	G1/4A	12	14	M12x1,5	PE-GE 6-PL/R1/4	1,74 €
6-L (leicht)	315bar	G3/8A	12	14	M12x1,5	PE-GE 6-PL/R3/8	2,39 €
8-L (leicht)	315bar	G1/8A	8	17	M14x1,5	PE-GE 8-PL/R1/8	2,46 €
8-L (leicht)	315bar	G1/4A	12	17	M14x1,5	PE-GE 8-PL/R1/4	1,76 €
8-L (leicht)	315bar	G3/8A	12	17	M14x1,5	PE-GE 8-PL/R3/8	2,15 €
8-L (leicht)	315bar	G1/2A	14	17	M14x1,5	PE-GE 8-PL/R1/2	4,66 €
10-L (leicht)	315bar	G1/8A	8	19	M16x1,5	PE-GE10-PL/R1/8	2,57 €
10-L (leicht)	315bar	G1/4A	12	19	M16x1,5	PE-GE10-PL/R1/4	1,64 €
10-L (leicht)	315bar	G3/8A	12	19	M16x1,5	PE-GE10-PL/R3/8	2,12 €
10-L (leicht)	315bar	G1/2A	14	19	M16x1,5	PE-GE10-PL/R1/2	3,44 €
12-L (leicht)	315bar	G1/4A	12	22	M18x1,5	PE-GE12-PL/R1/4	2,29 €
12-L (leicht)	315bar	G3/8A	12	22	M18x1,5	PE-GE12-PL/R3/8	2,13 €
12-L (leicht)	315bar	G1/2A	14	22	M18x1,5	PE-GE12-PL/R1/2	3,18 €
12-L (leicht)	315bar	G3/4A	16	22	M18x1,5	PE-GE12-PL/R3/4	6,54 €
15-L (leicht)	315bar	G3/8A	12	27	M22x1,5	PE-GE15-PL/R3/8	3,63 €
15-L (leicht)	315bar	G1/2A	14	27	M22x1,5	PE-GE15-PL/R1/2	2,98 €
15-L (leicht)	315bar	G3/4A	16	27	M22x1,5	PE-GE15-PL/R3/4	11,19 €
18-L (leicht)	315bar	G3/8A	12	32	M26x1,5	PE-GE18-PL/R3/8	7,93 €
18-L (leicht)	315bar	G1/2A	14	32	M26x1,5	PE-GE18-PL/R1/2	3,77 €
18-L (leicht)	315bar	G3/4A	16	32	M26x1,5	PE-GE18-PL/R3/4	7,11 €
18-L (leicht)	315bar	G1A	16	32	M26x1,5	PE-GE18-PL/R1	16,86 €
22-L (leicht)	160bar	G1A	14	36	M30x2	PE-GE22-PL/R1	20,87 €
22-L (leicht)	160bar	G1/2A	14	36	M30x2	PE-GE22-PL/R1/2	9,58 €
22-L (leicht)	160bar	G3/4A	16	36	M30x2	PE-GE22-PL/R3/4	5,47 €
28-L (leicht)	160bar	G3/4A	16	41	M36x2	PE-GE28-PL/R3/4	25,33 €
28-L (leicht)	160bar	G1A	18	41	M36x2	PE-GE28-PL/R1	10,07 €
35-L (leicht)	160bar	G1¼A	20	50	M45x2	PE-GE35-PL/R1 1/4	13,49 €
42-L (leicht)	160bar	G1½A	22	60	M52x2	PE-GE42-PL/R1 1/2	17,10 €
6-S (schwer)	630bar	G1/4A	12	17	M14x1,5	PE-GE 6-PS/R1/4	1,60 €
8-S (schwer)	630bar	G1/4A	12	19	M16x1,5	PE-GE 8-PS/R1/4	1,85 €
8-S (schwer)	630bar	G3/8A	12	19	M16x1,5	PE-GE 8-PS/R3/8	4,45 €
10-S (schwer)	630bar	G1/4A	12	22	M18x1,5	PE-GE10-PS/R1/4	3,36 €
10-S (schwer)	630bar	G3/8A	12	22	M18x1,5	PE-GE10-PS/R3/8	2,35 €
10-S (schwer)	630bar	G1/2A	14	22	M18x1,5	PE-GE10-PS/R1/2	3,64 €
12-S (schwer)	630bar	G1/4A	12	24	M20x1,5	PE-GE12-PS/R1/4	4,45 €
12-S (schwer)	630bar	G3/8A	12	24	M20x1,5	PE-GE12-PS/R3/8	2,53 €
12-S (schwer)	630bar	G1/2A	14	24	M20x1,5	PE-GE12-PS/R1/2	3,05 €
14-S (schwer)	630bar	G1/2A	14	27	M22x1,5	PE-GE14-PS/R1/2	4,44 €
16-S (schwer)	400bar	G3/8A	12	30	M24x1,5	PE-GE16-PS/R3/8	8,78 €
16-S (schwer)	400bar	G1/2A	14	30	M24x1,5	PE-GE16-PS/R1/2	4,21 €
16-S (schwer)	400bar	G3/4A	16	30	M24x1,5	PE-GE16-PS/R3/4	7,05 €
20-S (schwer)	400bar	G1A	18	36	M30x2	PE-GE20-PS/R1"	14,15 €
20-S (schwer)	400bar	G1/2A	14	36	M30x2	PE-GE20-PS/R1/2	10,93 €
20-S (schwer)	400bar	G3/4A	16	36	M30x2	PE-GE20-PS/R3/4	6,27 €
25-S (schwer)	400bar	G3/4A	16	46	M36x2	PE-GE25-PS/R3/4	16,70 €
25-S (schwer)	400bar	G1A	18	46	M36x2	PE-GE25-PS/R1	10,92 €
30-S (schwer)	400bar	G1A	18	50	M42x2	PE-GE30-PS/R1	20,81 €
30-S (schwer)	400bar	G1¼A	20	50	M42x2	PE-GE30-PS/R1 1/4	16,02 €
38-S (schwer)	315bar	G1½A	22	60	M52x2	PE-GE38-PS/R1 1/2	19,86 €

Gerade Einschraubverschraubung Typ GE

Gerade Einschraubverschraubung, zöllig

Gewinde:

Whitworth-Rohrgewinde (Zoll-Gewinde)
(Rohrverschraubung/Schneidringverschraubung nach DIN2353)

Lieferumfang:

Lieferung inklusive Überwurfmutter und Schneidring.

Werkstoff:

Stahl, verzinkt

Anwendungsbeispiele:

Zum Einschrauben in Zylinder, Ventile, Steuerblöcke, etc.

Abdichtung:

Profildichtring ED

Gerade Einschraubverschraubung Typ GE

für Rohr-AD (Reihe)	Nenndruck	G	S1	M	Artikel-Nr.	Preis
6-L (leicht)	315bar	G1/8A	14	M12x1,5	PE-GE 6-PL/R1/8-ED	1,63 €
6-L (leicht)	315bar	G1/4A	14	M12x1,5	PE-GE 6-PL/R1/4-ED	2,14 €
6-L (leicht)	315bar	G3/8A	14	M12x1,5	PE-GE 6-PL/R3/8-ED	2,73 €
8-L (leicht)	315bar	G1/8A	17	M14x1,5	PE-GE 8-PL/R1/8-ED	2,56 €
8-L (leicht)	315bar	G1/4A	17	M14x1,5	PE-GE 8-PL/R1/4-ED	1,82 €
8-L (leicht)	315bar	G3/8A	17	M14x1,5	PE-GE 8-PL/R3/8-ED	2,60 €
8-L (leicht)	315bar	G1/2A	17	M14x1,5	PE-GE 8-PL/R1/2-ED	5,03 €
10-L (leicht)	315bar	G1/4A	19	M16x1,5	PE-GE10-PL/R1/4-ED	2,00 €
10-L (leicht)	315bar	G3/8A	19	M16x1,5	PE-GE10-PL/R3/8-ED	3,31 €
10-L (leicht)	315bar	G1/2A	19	M16x1,5	PE-GE10-PL/R1/2-ED	4,27 €
12-L (leicht)	315bar	G1/4A	22	M18x1,5	PE-GE12-PL/R1/4-ED	2,58 €
12-L (leicht)	315bar	G3/8A	22	M18x1,5	PE-GE12-PL/R3/8-ED	2,45 €
12-L (leicht)	315bar	G1/2A	22	M18x1,5	PE-GE12-PL/R1/2-ED	3,67 €
12-L (leicht)	315bar	G3/4A	22	M18x1,5	PE-GE12-PL/R3/4-ED	6,26 €
15-L (leicht)	315bar	G3/8A	27	M22x1,5	PE-GE15-PL/R3/8-ED	4,13 €
15-L (leicht)	315bar	G1/2A	27	M22x1,5	PE-GE15-PL/R1/2-ED	3,33 €
15-L (leicht)	315bar	G1/4A	27	M22x1,5	PE-GE15-PL/R1/4-ED	9,95 €
15-L (leicht)	315bar	G3/4A	27	M22x1,5	PE-GE15-PL/R3/4-ED	12,13 €
18-L (leicht)	315bar	G1/2A	32	M26x1,5	PE-GE18-PL/R1/2-ED	4,00 €
18-L (leicht)	315bar	G3/8A	32	M26x1,5	PE-GE18-PL/R3/8-ED	8,15 €
18-L (leicht)	315bar	G3/4A	32	M26x1,5	PE-GE18-PL/R3/4-ED	7,11 €
22-L (leicht)	160bar	G1A	14	M30x2	PE-GE22-PL/R1-ED	21,08 €
22-L (leicht)	160bar	G1/2A	36	M30x2	PE-GE22-PL/R1/2-ED	9,48 €
22-L (leicht)	160bar	G3/4A	36	M30x2	PE-GE22-PL/R3/4-ED	5,60 €
28-L (leicht)	160bar	G3/4A	41	M36x2	PE-GE28-PL/R3/4-ED	21,27 €
28-L (leicht)	160bar	G1A	41	M36x2	PE-GE28-PL/R1-ED	10,83 €
28-L (leicht)	160bar	G1/2A	41	M36x2	PE-GE28-PL/R1/2-ED	27,45 €
28-L (leicht)	160bar	G1¼A	50	M36x2	PE-GE28-PL/R1 1/4-ED	23,80 €
35-L (leicht)	160bar	G1¼A	50	M45x2	PE-GE35-PL/R1 1/4-ED	15,57 €
35-L (leicht)	160bar	G1A	20	M45x2	PE-GE35-PL/R1-ED	28,04 €
42-L (leicht)	160bar	G1½A	60	M52x2	PE-GE42-PL/R1 1/2-ED	19,49 €
6-S (schwer)	630bar	G1/4A	17	M14x1,5	PE-GE 6-PS/R1/4-ED	2,17 €
8-S (schwer)	630bar	G1/4A	19	M16x1,5	PE-GE 8-PS/R1/4-ED	2,18 €
8-S (schwer)	630bar	G3/8A	19	M16x1,5	PE-GE 8-PS/R3/8-ED	5,16 €
10-S (schwer)	630bar	G1/4A	22	M18x1,5	PE-GE10-PS/R1/4-ED	4,01 €
10-S (schwer)	630bar	G3/8A	22	M18x1,5	PE-GE10-PS/R3/8-ED	2,76 €
10-S (schwer)	630bar	G1/2A	22	M18x1,5	PE-GE10-PS/R1/2-ED	4,30 €
12-S (schwer)	630bar	G1/4A	24	M20x1,5	PE-GE12-PS/R1/4-ED	4,78 €
12-S (schwer)	630bar	G3/4A	24	M20x1,5	PE-GE12-PS/R3/4-ED	19,32 €
12-S (schwer)	630bar	G3/8A	24	M20x1,5	PE-GE12-PS/R3/8-ED	2,98 €
12-S (schwer)	630bar	G1/2A	24	M20x1,5	PE-GE12-PS/R1/2-ED	3,72 €
14-S (schwer)	630bar	G1/2A	27	M22x1,5	PE-GE14-PS/R1/2-ED	4,61 €
16-S (schwer)	400bar	G3/8A	30	M24x1,5	PE-GE16-PS/R3/8-ED	8,80 €
16-S (schwer)	400bar	G1/2A	30	M24x1,5	PE-GE16-PS/R1/2-ED	4,53 €
16-S (schwer)	400bar	G3/4A	30	M24x1,5	PE-GE16-PS/R3/4-ED	7,16 €
20-S (schwer)	400bar	G1A	36	M30x2	PE-GE20-PS/R1"-ED	13,54 €
20-S (schwer)	400bar	G1/2A	36	M30x2	PE-GE20-PS/R1/2"-ED	10,58 €
20-S (schwer)	400bar	G3/4A	36	M30x2	PE-GE20-PS/R3/4-ED	6,60 €
25-S (schwer)	400bar	G1/2A	46	M36x2	PE-GE25-PS/R1/2-ED	22,41 €
25-S (schwer)	400bar	G3/4A	46	M36x2	PE-GE25-PS/R3/4-ED	15,65 €
25-S (schwer)	400bar	G1A	18	M36x2	PE-GE25-PS/R1-ED	11,14 €
30-S (schwer)	400bar	G1A	18	M42x2	PE-GE30-PS/R1-ED	20,85 €
30-S (schwer)	400bar	G1¼A	50	M42x2	PE-GE30-PS/R1 1/4-ED	17,19 €
38-S (schwer)	315bar	G1½A	60	M52x2	PE-GE38-PS/R1 1/2-ED	21,32 €

Gerade Einschraubverschraubung

Gerade Einschraubverschraubung, metrisch

Gewinde:

metrisches Gewinde
(Rohrverschraubung/Schneidringverschraubung nach DIN2353)

Lieferumfang:

Lieferung inklusive Überwurfmutter und Schneidring.

Werkstoff:

Stahl, verzinkt

Anwendungsbeispiele:

Zum Einschrauben in Zylinder, Ventile, Steuerblöcke, etc.

Abdichtung:

metallisch durch angedrehte Dichtkante.

Gerade Einschraubverschraubung Typ GE

für Rohr-AD (Reihe)	Nenndruck	G	i	S1	M	Artikel-Nr.	Preis
6-L (leicht)	315bar	M10x1	8	14	M12x1,5	PE-GE 6-PL/M10x1	1,13 €
8-L (leicht)	315bar	M12x1,5	12	17	M14x1,5	PE-GE 8-PL/M12x1,5	1,37 €
10-L (leicht)	315bar	M14x1,5	12	19	M16x1,5	PE-GE10-PL/M14x1,5	1,64 €
10-L (leicht)	315bar	M16x1,5	12	19	M16x1,5	PE-GE10-PL/M16x1,5	3,21 €
10-L (leicht)	315bar	M18x1,5	12	19	M16x1,5	PE-GE10-PL/M18x1,5	4,14 €
10-L (leicht)	315bar	M22x1,5	14	19	M16x1,5	PE-GE10-PL/M22x1,5	8,42 €
12-L (leicht)	315bar	M14x1,5	12	22	M18x1,5	PE-GE12-PL/M14x1,5	6,14 €
12-L (leicht)	315bar	M16x1,5	12	22	M18x1,5	PE-GE12-PL/M16x1,5	2,13 €
12-L (leicht)	315bar	M18x1,5	12	22	M18x1,5	PE-GE12-PL/M18x1,5	3,92 €
12-L (leicht)	315bar	M22x1,5	14	22	M18x1,5	PE-GE12-PL/M22x1,5	4,45 €
15-L (leicht)	315bar	M16x1,5	12	27	M22x1,5	PE-GE15-PL/M16x1,5	6,60 €
15-L (leicht)	315bar	M18x1,5	12	27	M22x1,5	PE-GE15-PL/M18x1,5	2,55 €
15-L (leicht)	315bar	M22x1,5	14	27	M22x1,5	PE-GE15-PL/M22x1,5	4,78 €
18-L (leicht)	315bar	M18x1,5	12	32	M26x1,5	PE-GE18-PL/M18x1,5	4,23 €
18-L (leicht)	315bar	M22x1,5	14	32	M26x1,5	PE-GE18-PL/M22x1,5	3,78 €
22-L (leicht)	160bar	M22x1,5	14	36	M30x2	PE-GE22-PL/M22x1,5	18,15 €
22-L (leicht)	160bar	M26x1,5	16	36	M30x2	PE-GE22-PL/M26x1,5	11,76 €
28-L (leicht)	160bar	M33x2	18	41	M36x2	PE-GE28-PL/M33x2	9,68 €
35-L (leicht)	160bar	M42x2	20	50	M45x2	PE-GE35-PL/M42x2	15,64 €
42-L (leicht)	160bar	M48x2	22	60	M52x2	PE-GE42-PL/M48x2	19,42 €
6-S (schwer)	630bar	M12x1,5	12	17	M14x1,5	PE-GE 6-PS/M12x1,5	1,63 €
8-S (schwer)	630bar	M14x1,5	12	19	M16x1,5	PE-GE 8-PS/M14x1,5	1,80 €
10-S (schwer)	630bar	M16x1,5	12	22	M18x1,5	PE-GE10-PS/M16x1,5	2,34 €
12-S (schwer)	630bar	M18x1,5	12	24	M20x1,5	PE-GE12-PS/M18x1,5	2,53 €
12-S (schwer)	630bar	M22x1,5	14	24	M20x1,5	PE-GE12-PS/M22x1,5	16,83 €
14-S (schwer)	630bar	M20x1,5	14	27	M22x1,5	PE-GE14-PS/M20x1,5	4,63 €
16-S (schwer)	400bar	M18x1,5	12	30	M24x1,5	PE-GE16-PS/M18x1,5	8,39 €
16-S (schwer)	400bar	M22x1,5	14	30	M24x1,5	PE-GE16-PS/M22x1,5	4,21 €
20-S (schwer)	400bar	M27x2	16	36	M30x2	PE-GE20-PS/M27x2	6,30 €
25-S (schwer)	400bar	M33x2	18	46	M36x2	PE-GE25-PS/M33x2	10,82 €
30-S (schwer)	400bar	M42x2	20	50	M42x2	PE-GE30-PS/M42x2	16,61 €
38-S (schwer)	315bar	M48x2	22	60	M52x2	PE-GE38-PS/M48x2	21,47 €

Gerade Einschraubverschraubung, metrisch

Gewinde:

metrisches Gewinde
(Rohrverschraubung/Schneidringverschraubung nach DIN2353)

Lieferumfang:

Lieferung inklusive Überwurfmutter und Schneidring.

Werkstoff:

Stahl, verzinkt

Anwendungsbeispiele:

Zum Einschrauben in Zylinder, Ventile, Steuerblöcke, etc.

Abdichtung:

Profildichtring ED

Gerade Einschraubverschraubung Typ GE

für Rohr-AD (Reihe)	Nenndruck	G	S1	M	Artikel-Nr.	Preis
6-L (leicht)	315bar	M10x1	14	M12x1,5	PE-GE 6-PL/M10x1-ED	1,73 €
8-L (leicht)	315bar	M12x1,5	17	M14x1,5	PE-GE 8-PL/M12x1,5-ED	2,14 €
10-L (leicht)	315bar	M14x1,5	19	M16x1,5	PE-GE10-PL/M14x1,5-ED	2,32 €
10-L (leicht)	315bar	M18x1,5	19	M16x1,5	PE-GE10-PL/M18x1,5-ED	4,73 €
10-L (leicht)	315bar	M22x1,5	19	M16x1,5	PE-GE10-PL/M22x1,5-ED	9,83 €
12-L (leicht)	315bar	M12x1,5	22	M18x1,5	PE-GE12-PL/M12x1,5-ED	6,88 €
12-L (leicht)	315bar	M16x1,5	22	M18x1,5	PE-GE12-PL/M16x1,5-ED	2,69 €
12-L (leicht)	315bar	M18x1,5	22	M18x1,5	PE-GE12-PL/M18x1,5-ED	4,25 €
12-L (leicht)	315bar	M22x1,5	22	M18x1,5	PE-GE12-PL/M22x1,5-ED	3,43 €
15-L (leicht)	315bar	M16x1,5	27	M22x1,5	PE-GE15-PL/M16x1,5-ED	7,53 €
15-L (leicht)	315bar	M18x1,5	27	M22x1,5	PE-GE15-PL/M18x1,5-ED	2,99 €
15-L (leicht)	315bar	M22x1,5	27	M22x1,5	PE-GE15-PL/M22x1,5-ED	6,47 €
18-L (leicht)	315bar	M22x1,5	32	M26x1,5	PE-GE18-PL/M22x1,5-ED	5,10 €
22-L (leicht)	160bar	M26x1,5	36	M30x2	PE-GE22-PL/M26x1,5-ED	7,06 €
28-L (leicht)	160bar	M33x2	41	M36x2	PE-GE28-PL/M33x2-ED	12,47 €
35-L (leicht)	160bar	M42x2	50	M45x2	PE-GE35-PL/M42x2-ED	17,99 €
42-L (leicht)	160bar	M48x2	60	M52x2	PE-GE42-PL/M48x2-ED	23,83 €
6-S (schwer)	630bar	M12x1,5	17	M14x1,5	PE-GE 6-PS/M12x1,5-ED	2,25 €
8-S (schwer)	630bar	M14x1,5	19	M16x1,5	PE-GE 8-PS/M14x1,5-ED	2,32 €
10-S (schwer)	630bar	M16x1,5	22	M18x1,5	PE-GE10-PS/M16x1,5-ED	3,17 €
12-S (schwer)	630bar	M16x1,5	24	M20x1,5	PE-GE12-PS/M16x1,5-ED	10,74 €
12-S (schwer)	630bar	M18x1,5	24	M20x1,5	PE-GE12-PS/M18x1,5-ED	5,38 €
14-S (schwer)	630bar	M20x1,5	27	M22x1,5	PE-GE14-PS/M20x1,5-ED	6,14 €
16-S (schwer)	400bar	M22x1,5	30	M24x1,5	PE-GE16-PS/M22x1,5-ED	5,74 €
20-S (schwer)	400bar	M27x2	16	M30x2	PE-GE20-PS/M27x2-ED	8,05 €
25-S (schwer)	400bar	M33x2	18	M36x2	PE-GE25-PS/M33x2-ED	13,15 €
30-S (schwer)	400bar	M42x2	20	M42x2	PE-GE30-PS/M42x2-ED	19,53 €
38-S (schwer)	315bar	M48x2	22	M52x2	PE-GE38-PS/M48x2-ED	29,52 €

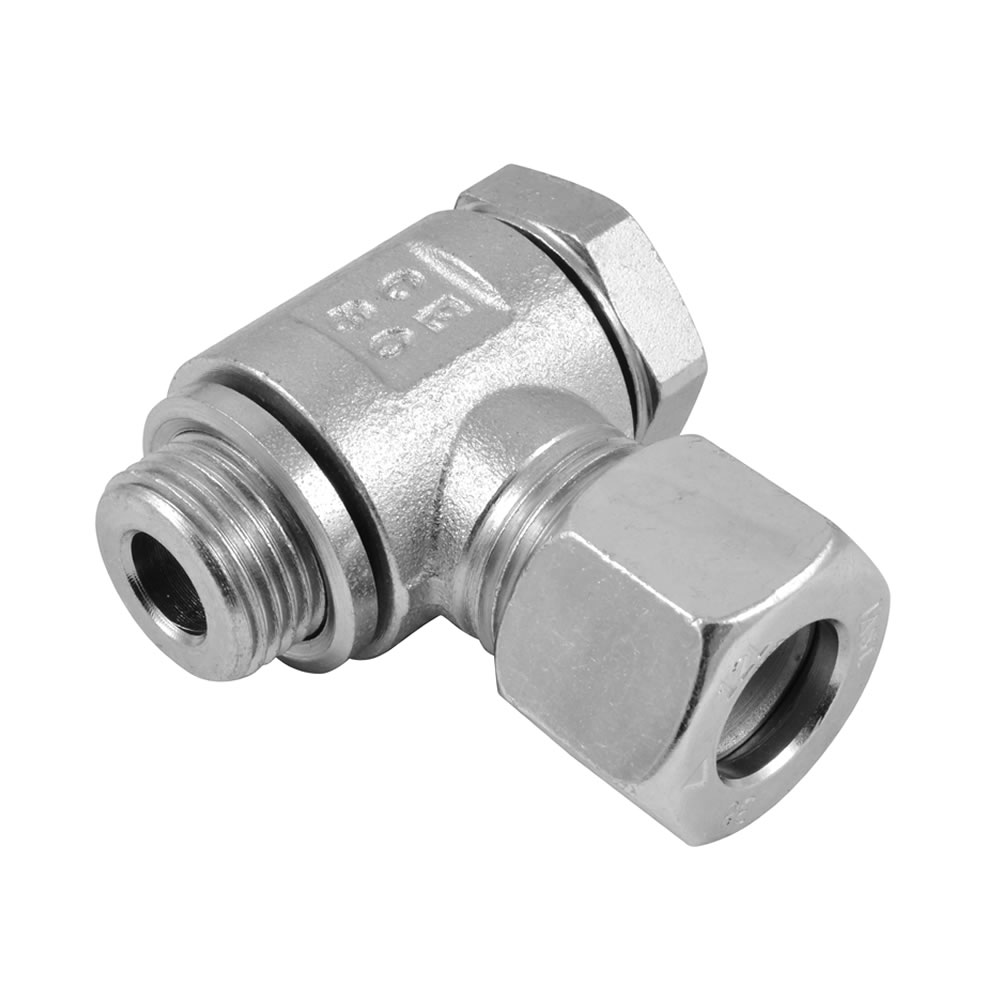

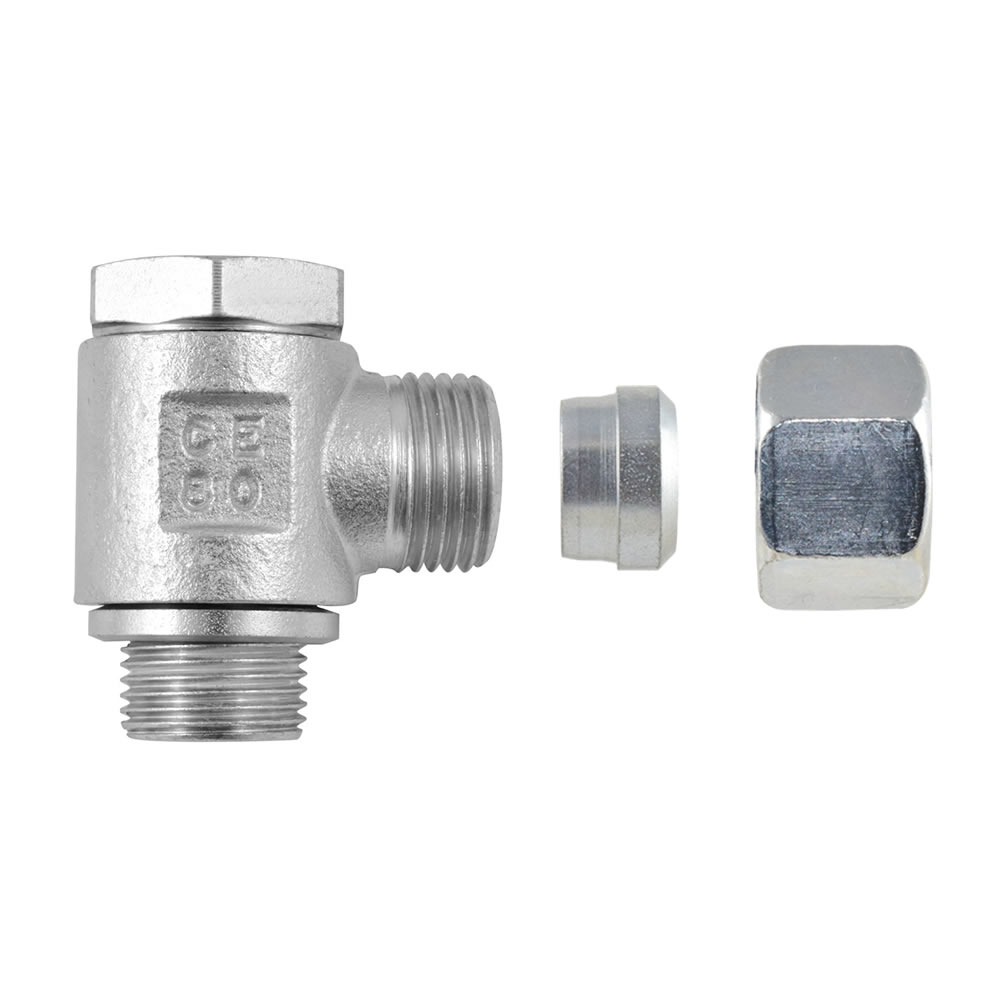

Winkel-Schwenkverschraubung Typ WH

Winkel-Schwenkverschraubung, zöllig

Gewinde:

Whitworth-Rohrgewinde (Zoll-Gewinde)
(Rohrverschraubung/Schneidringverschraubung nach DIN2353)

Lieferumfang:

Lieferung inklusive Überwurfmutter und Schneidring.

Werkstoff:

Stahl, verzinkt

Anwendungsbeispiele:

Zum Einschrauben in Zylinder, Ventile, Steuerblöcke, etc.

Abdichtung:

metallisch durch angedrehte Dichtkante.

Winkel-Schwenkverschraubung Typ WH

für Rohr-AD (Reihe)	Nenndruck	G	L	S1	M	Artikel-Nr.	Preis
6-L (leicht)	315bar	G1/8A	24	14	M12x1,5	PE-WH 6-PLR	8,96 €
8-L (leicht)	315bar	G1/4A	30	17	M14x1,5	PE-WH 8-PLR	9,35 €
10-L (leicht)	315bar	G1/4A	30	19	M16x1,5	PE-WH10-PLR	9,47 €
10-L (leicht)	315bar	G3/8A	36	19	M16x1,5	PE-WH10-PL/R3/8	12,21 €
12-L (leicht)	315bar	G1/4A	36	22	M18x1,5	PE-WH12-PL/R1/4	14,83 €
12-L (leicht)	315bar	G3/8A	36	22	M18x1,5	PE-WH12-PLR	12,35 €
12-L (leicht)	315bar	G1/2A	45	22	M18x1,5	PE-WH12-PL/R1/2	21,79 €
15-L (leicht)	315bar	G1/2A	45	27	M22x1,5	PE-WH15-PLR	14,26 €
18-L (leicht)	315bar	G1/2A	45	32	M26x1,5	PE-WH18-PLR	19,54 €
22-L (leicht)	160bar	G3/4A	53	36	M30x2	PE-WH22-PLR	30,49 €
28-L (leicht)	160bar	G1A	66	41	M36x2	PE-WH28-PLR	48,43 €
35-L (leicht)	160bar	G1¼A	76	50	M45x2	PE-WH35-PLR	72,62 €
42-L (leicht)	160bar	G1½A	87	60	M52x2	PE-WH42-PLR	97,26 €
6-S (schwer)	400bar	G1/4A	30	17	M14x1,5	PE-WH 6-PSR	8,92 €
8-S (schwer)	400bar	G1/4A	30	19	M16x1,5	PE-WH 8-PSR	9,28 €
10-S (schwer)	400bar	G3/8A	36	22	M18x1,5	PE-WH10-PSR	11,98 €
12-S (schwer)	400bar	G3/8A	36	24	M20x1,5	PE-WH12-PSR	13,02 €
14-S (schwer)	400bar	G1/2A	45	27	M22x1,5	PE-WH14-PSR	17,04 €
16-S (schwer)	400bar	G1/2A	45	30	M24x1,5	PE-WH16-PSR	19,59 €
20-S (schwer)	400bar	G3/4A	53	36	M30x2	PE-WH20-PSR	31,80 €
25-S (schwer)	250bar	G1A	66	46	M36x2	PE-WH25-PSR	49,41 €
30-S (schwer)	250bar	G1¼A	76	50	M42x2	PE-WH30-PSR	75,47 €
38-S (schwer)	250bar	G1½A	87	60	M52x2	PE-WH38-PSR	103,26 €

Winkel-Schwenkverschraubung Typ WH

Winkel-Schwenkverschraubung, metrisch

Gewinde:

Metrisches Einschraubgewinde
(Rohrverschraubung/Schneidringverschraubung nach DIN2353)

Lieferumfang:

Lieferung inklusive Überwurfmutter und Schneidring.

Werkstoff:

Stahl, verzinkt

Anwendungsbeispiele:

Zum Einschrauben in Zylinder, Ventile, Steuerblöcke, etc.

Abdichtung:

metallisch durch angedrehte Dichtkante.

Winkel-Schwenkverschraubung Typ WH

für Rohr-AD (Reihe)	Nenndruck	G	L	S1	M	Artikel-Nr.	Preis
6-L (leicht)	315bar	M10x1	24	14	M12x1,5	PE-WH 6-PLM	8,96 €
8-L (leicht)	315bar	M12x1,5	30	17	M14x1,5	PE-WH 8-PLM	9,35 €
10-L (leicht)	315bar	M14x1,5	30	19	M16x1,5	PE-WH10-PLM	9,47 €
12-L (leicht)	315bar	M16x1,5	36	22	M18x1,5	PE-WH12-PLM	12,35 €
12-L (leicht)	315bar	M18x1,5	40	22	M18x1,5	PE-WH12-PL/M18x1,5	18,37 €
15-L (leicht)	315bar	M18x1,5	40	27	M22x1,5	PE-WH15-PLM	13,40 €
18-L (leicht)	315bar	M22x1,5	45	32	M26x1,5	PE-WH18-PLM	19,48 €
22-L (leicht)	160bar	M26x1,5	53	36	M30x2	PE-WH22-PLM	29,74 €
28-L (leicht)	160bar	M33x2	66	41	M36x2	PE-WH28-PLM	48,41 €
35-L (leicht)	160bar	M42x2	76	50	M45x2	PE-WH35-PLM	73,07 €
42-L (leicht)	160bar	M48x2	87	60	M52x2	PE-WH42-PLM	97,54 €
6-S (schwer)	400bar	M12x1,5	30	17	M14x1,5	PE-WH 6-PSM	8,98 €
8-S (schwer)	400bar	M14x1,5	30	19	M16x1,5	PE-WH 8-PSM	9,43 €
10-S (schwer)	400bar	M16x1,5	36	22	M18x1,5	PE-WH10-PSM	12,38 €
12-S (schwer)	400bar	M18x1,5	40	24	M20x1,5	PE-WH12-PSM	13,02 €
14-S (schwer)	400bar	M20x1,5	43	27	M22x1,5	PE-WH14-PSM	18,33 €
16-S (schwer)	400bar	M22x1,5	45	30	M24x1,5	PE-WH16-PSM	20,38 €
20-S (schwer)	400bar	M27x2	53	36	M30x2	PE-WH20-PSM	31,97 €
25-S (schwer)	250bar	M33x2	66	46	M36x2	PE-WH25-PSM	49,39 €
30-S (schwer)	250bar	M42x2	76	50	M42x2	PE-WH30-PSM	75,90 €
38-S (schwer)	250bar	M48x2	87	60	M52x2	PE-WH38-PSM	103,53 €

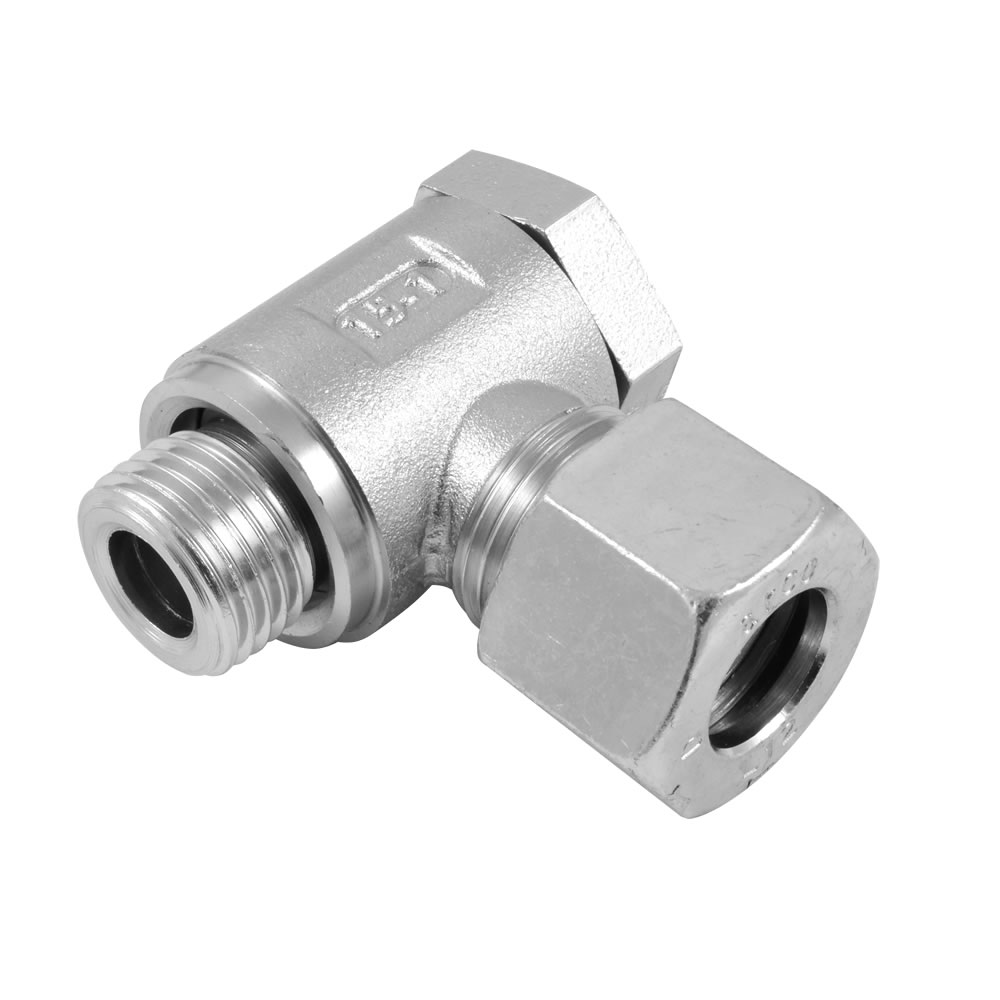

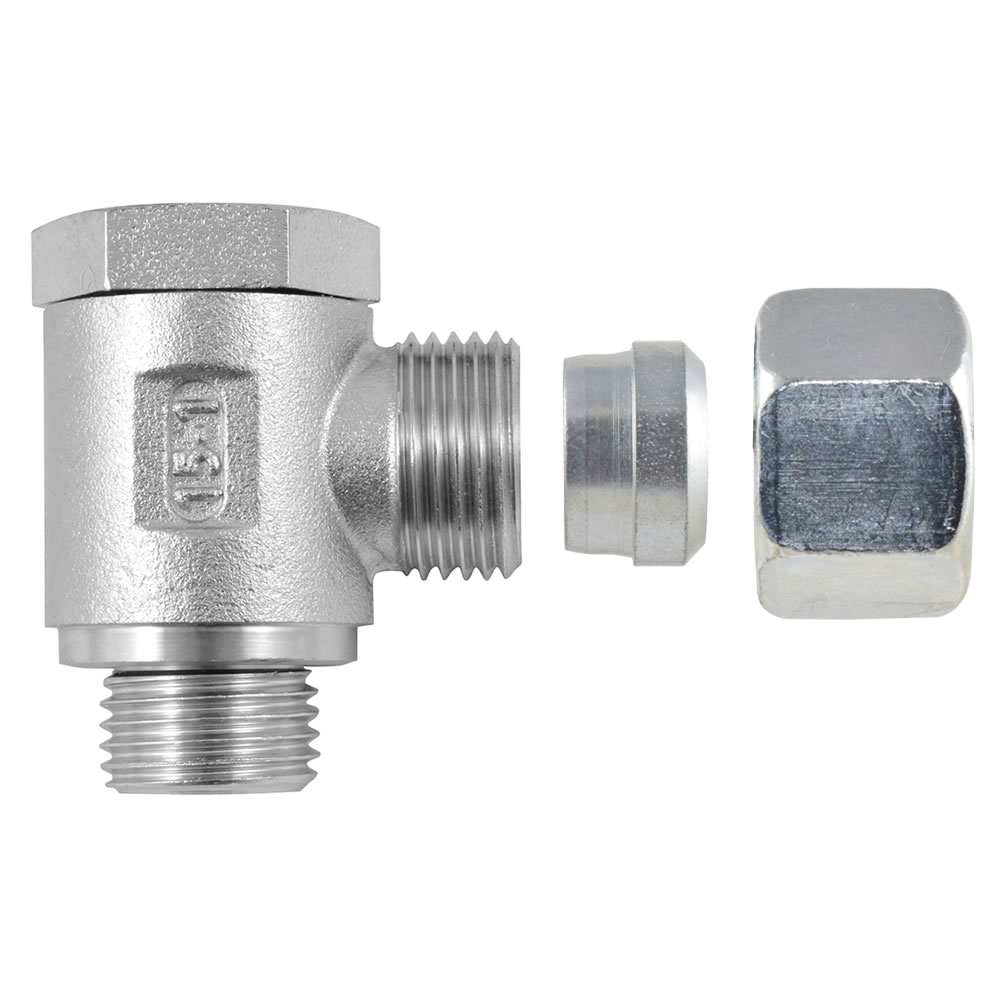

Schwenkverschraubung Typ SWVE

Winkel-Schwenkverschraubung, flach, zöllig

Gewinde:

Whitworth-Rohrgewinde (Zoll-Gewinde)
Kurze Ausführung mit eingeschränktem Nenndruck.
(Rohrverschraubung/Schneidringverschraubung nach DIN2353)

Lieferumfang:

Lieferung inklusive Überwurfmutter und Schneidring.

Werkstoff:

Stahl, verzinkt

Anwendungsbeispiele:

Zum Einschrauben in Zylinder, Ventile, Steuerblöcke, etc.

Abdichtung:

metallisch durch angedrehte Dichtkante.

Schwenkverschraubung Typ SWVE

für Rohr-AD (Reihe)	Nenndruck	G	S1	M	Artikel-Nr.	Preis
6-L (leicht)	160bar	G1/8A	14	M12x1,5	PE-SWVE 6-PLR	14,70 €
8-L (leicht)	160bar	G1/4A	17	M14x1,5	PE-SWVE 8-PLR	12,69 €
10-L (leicht)	160bar	G1/4A	19	M16x1,5	PE-SWVE10-PLR	10,89 €
12-L (leicht)	160bar	G3/8A	22	M18x1,5	PE-SWVE12-PLR	12,78 €
15-L (leicht)	160bar	G1/2A	27	M22x1,5	PE-SWVE15-PLR	16,17 €
18-L (leicht)	100bar	G1/2A	32	M26x1,5	PE-SWVE18-PLR	18,63 €
22-L (leicht)	100bar	G3/4A	36	M30x2	PE-SWVE22-PLR	26,57 €
6-S (schwer)	160bar	G1/4A	17	M14x1,5	PE-SWVE 6-PSR	10,49 €
8-S (schwer)	160bar	G1/4A	19	M16x1,5	PE-SWVE 8-PSR	14,11 €
10-S (schwer)	160bar	G3/8A	22	M18x1,5	PE-SWVE10-PSR	13,00 €
12-S (schwer)	160bar	G3/8A	24	M20x1,5	PE-SWVE12-PSR	13,78 €
16-S (schwer)	100bar	G1/2A	30	M24x1,5	PE-SWVE16-PSR	19,17 €
20-S (schwer)	100bar	G3/4A	36	M30x2	PE-SWVE20-PSR	26,91 €

Schwenkverschraubung Typ SWVE

Winkel-Schwenkverschraubung, flach, metrisch

Gewinde:

Metrisches Gewinde.
Kurze Ausführung mit eingeschränktem Nenndruck.
(Rohrverschraubung/Schneidringverschraubung nach DIN2353)

Lieferumfang:

Lieferung inklusive Überwurfmutter und Schneidring.

Werkstoff:

Stahl, verzinkt

Anwendungsbeispiele:

Zum Einschrauben in Zylinder, Ventile, Steuerblöcke, etc.

Abdichtung:

metallisch durch angedrehte Dichtkante.

Schwenkverschraubung Typ SWVE

für Rohr-AD (Reihe)	Nenndruck	G	L	S1	M	Artikel-Nr.	Preis
6-L (leicht)	160bar	M10x1	21	14	M12x1,5	PE-SWVE 6-PLM	8,99 €
8-L (leicht)	160bar	M12x1,5	25	17	M14x1,5	PE-SWVE 8-PLM	10,18 €
10-L (leicht)	160bar	M14x1,5	27	19	M16x1,5	PE-SWVE10-PLM	10,87 €
12-L (leicht)	160bar	M16x1,5	32	22	M18x1,5	PE-SWVE12-PLM	12,73 €
15-L (leicht)	160bar	M18x1,5	38	27	M22x1,5	PE-SWVE15-PLM	14,82 €
18-L (leicht)	100bar	M22x1,5	44	32	M26x1,5	PE-SWVE18-PLM	19,29 €
22-L (leicht)	100bar	M26x1,5	49	36	M30x2	PE-SWVE22-PLM	25,55 €
6-S (schwer)	160bar	M12x1,5	25	17	M14x1,5	PE-SWVE 6-PSM	10,19 €
8-S (schwer)	160bar	M14x1,5	27	19	M16x1,5	PE-SWVE 8-PSM	11,83 €
10-S (schwer)	160bar	M16x1,5	32	22	M18x1,5	PE-SWVE10-PSM	12,99 €
12-S (schwer)	160bar	M18x1,5	37	24	M20x1,5	PE-SWVE12-PSM	13,55 €
4-LL (sehr leicht)	100bar	M 8x1	17	10	M 8x1	PE-SWVE 4-LLM	10,46 €
6-LL (sehr leicht)	100bar	M10x1	21	12	M10x1	PE-SWVE 6-LLM	10,37 €

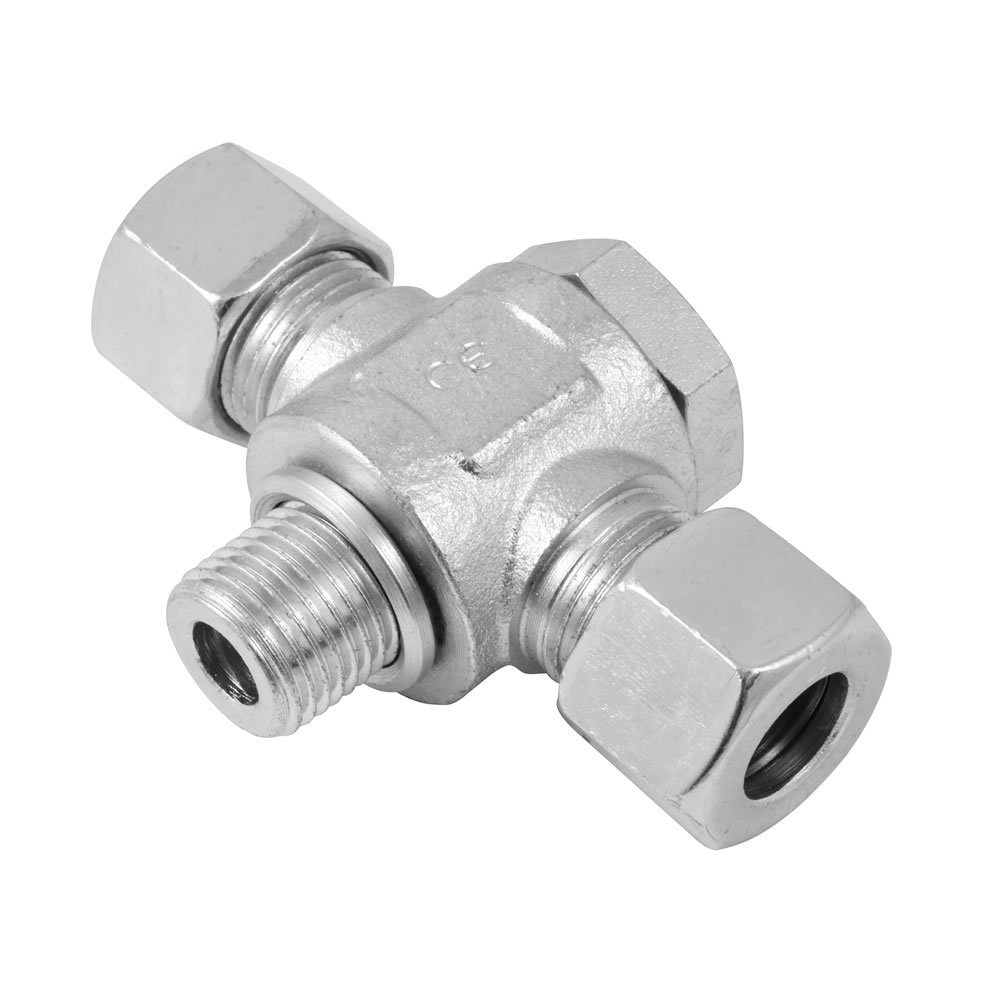

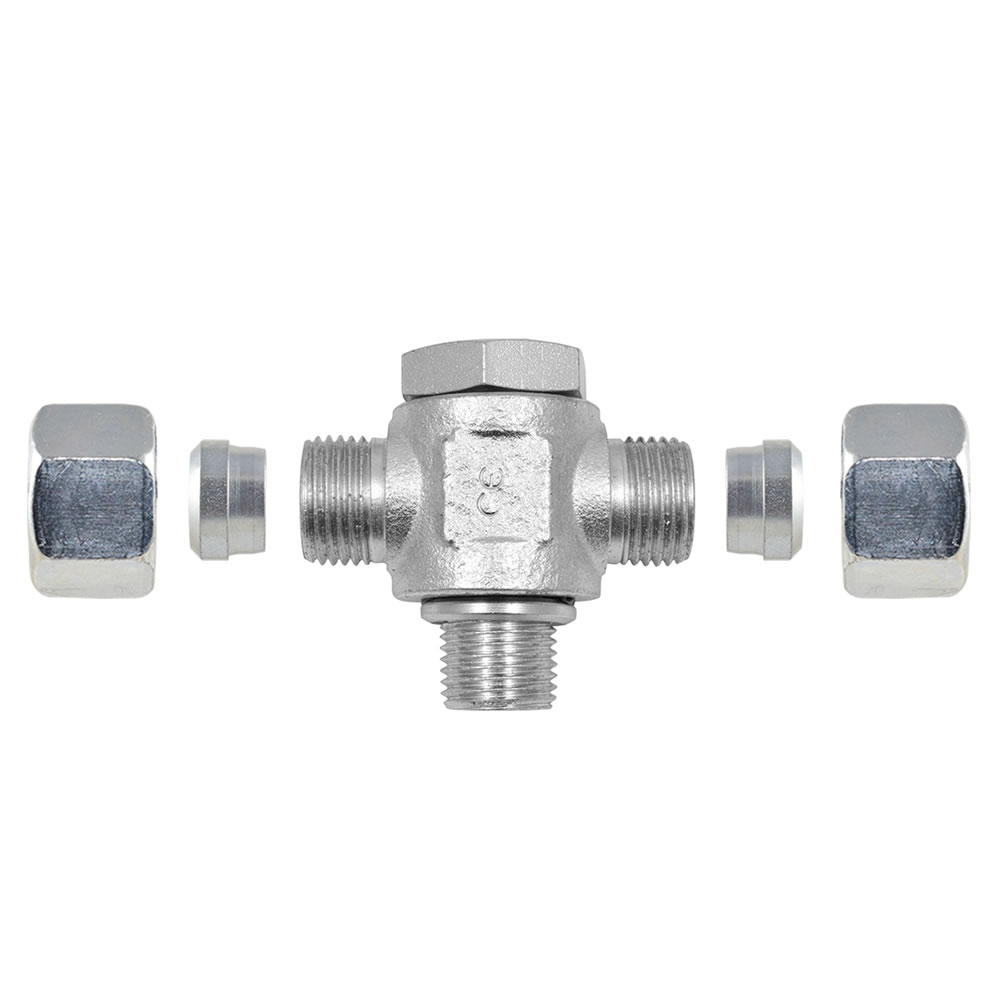

Schwenkverschraubung Typ TH

T-Schwenkverschraubung, zöllig

Gewinde:

Whitworth-Rohrgewinde (Zoll-Gewinde).
(Rohrverschraubung/Schneidringverschraubung nach DIN2353)

Lieferumfang:

Lieferung inklusive Überwurfmutter und Schneidring.

Werkstoff:

Stahl, verzinkt

Anwendungsbeispiele:

Zum Einschrauben in Zylinder, Ventile, Steuerblöcke, etc.

Abdichtung:

metallisch durch angedrehte Dichtkante.

Schwenkverschraubung Typ TH

für Rohr-AD (Reihe)	Nenndruck	G	L	S1	M	Artikel-Nr.	Preis
12-L (leicht)	315bar	G3/8A	36	22	M18x1,5	PE-TH12-PLR	22,63 €
15-L (leicht)	315bar	G1/2A	45	27	M22x1,5	PE-TH15-PLR	30,68 €
12-S (schwer)	400bar	G3/8A	36	24	M20x1,5	PE-TH12-PSR	29,26 €

Schwenkverschraubung Typ TH

T-Schwenkverschraubung, metrisch

Gewinde:

Metrisches Gewinde.
(Rohrverschraubung/Schneidringverschraubung nach DIN2353)

Lieferumfang:

Lieferung inklusive Überwurfmutter und Schneidring.

Werkstoff:

Stahl, verzinkt

Anwendungsbeispiele:

Zum Einschrauben in Zylinder, Ventile, Steuerblöcke, etc.

Abdichtung:

metallisch durch angedrehte Dichtkante.

Schwenkverschraubung Typ TH

für Rohr-AD (Reihe)	Nenndruck	G	L	S1	M	Artikel-Nr.	Preis
12-L (leicht)	315bar	M16x1,5	36	22	M18x1,5	PE-TH12-PLM	22,28 €
15-L (leicht)	315bar	M18x1,5	40	27	M22x1,5	PE-TH15-PLM	30,41 €
12-S (schwer)	400bar	M18x1,5	40	24	M20x1,5	PE-TH12-PSM	28,98 €

Gerade Einschraub-Schottverschraubung Typ GESV

Gerade Einschraub-Schottverschraubung
(Rohrverschraubung/Schneidringverschraubung nach DIN2353)

Lieferumfang:

Lieferung inklusive Gegenmutter, Überwurfmutter und Schneidring

Werkstoff:

Stahl, verzinkt

Anwendungsbeispiel:

Umbau von Hydraulikkupplungen mit Innengewinde auf Schottvariante

Gerade Eischraub-Schottverschraubung Typ GESV

für Rohr-AD (Reihe)	Nenndruck	M	G	S1	i	Artikel-Nr.	Preis
8-L (leicht)	315bar	M14x1,5	G1/4A	17	12	PE-GESV 8-PL/R1/4	9,06 €
8-L (leicht)	315bar	M14x1,5	G3/8A	17	12	PE-GESV 8-PL/R3/8	11,39 €
10-L (leicht)	315bar	M16x1,5	G1/4A	19	12	PE-GESV10-PL/R1/4	11,34 €
10-L (leicht)	315bar	M16x1,5	G3/8A	19	12	PE-GESV10-PL/R3/8	11,42 €
12-L (leicht)	315bar	M18x1,5	G3/8A	22	12	PE-GESV12-PL/R3/8	11,87 €
12-L (leicht)	315bar	M18x1,5	G1/2A	22	14	PE-GESV12-PL/R1/2	12,13 €
15-L (leicht)	315bar	M22x1,5	G1/2A	27	14	PE-GESV15-PL/R1/2	13,13 €
18-L (leicht)	315bar	M26x1,5	G1/2A	32	14	PE-GESV18-PL/R1/2	18,15 €
18-L (leicht)	315bar	M26x1,5	G3/4A	32	16	PE-GESV18-PL/R3/4	19,20 €
22-L (leicht)	160bar	M30x2	G3/4A	36	16	PE-GESV22-PL/R3/4	19,65 €
10-S (schwer)	400bar	M18x1,5	G3/8A	22	12	PE-GESV10-PS/R3/8	12,75 €
12-S (schwer)	400bar	M20x1,5	G3/8A	24	12	PE-GESV12-PS/R3/8	16,83 €
12-S (schwer)	400bar	M20x1,5	G1/2A	24	14	PE-GESV12-PS/R1/2	16,98 €
16-S (schwer)	400bar	M24x1,5	G1/2A	30	14	PE-GESV16-PS/R1/2	18,86 €
20-S (schwer)	400bar	M30x2	G3/4A	36	16	PE-GESV20-PS/R3/4	28,19 €

Verschraubung Typ XEWE

Verschraubung Typ XEWE
(ohne Muttern und Schneidringe)

XEWE Verschraubung
(Rohrverschraubung/Schneidringverschraubung nach DIN2353)

Lieferumfang:

Einstellbare Verschraubung in X-Ausführung

Werkstoff:

Stahl, verzinkt

Anwendungsbeispiel:

Verbinden von zwei Rohr- oder Schlauchleitungen 90°-Winkel.

Einstellbare W-Verschraubung Typ XEW

für Rohr-AD (Reihe)	Nenndruck	M	S1	Artikel-Nr.	Preis
8-L (leicht)	315bar	M14x1,5	17	PE-XEWE 8-LR1/4	9,70 €
10-L (leicht)	315bar	M16x1,5	19	PE-XEWE10-LR1/4	9,73 €
12-L (leicht)	315bar	M18x1,5	22	PE-XEWE12-LR3/8	12,56 €
15-L (leicht)	315bar	M22x1,5	27	PE-XEWE15-LR1/2	17,60 €
18-L (leicht)	315bar	M26x1,5	32	PE-XEWE18-LR1/2	21,09 €
22-L (leicht)	160bar	M30x2	36	PE-XEWE22-LR3/4	23,04 €

Einschraubverschraubungen

Gerade Einschraubverschraubung, zöllig

Gewinde:

Lieferumfang:

Werkstoff:

Anwendungsbeispiele:

Abdichtung:

Gerade Einschraubverschraubung, zöllig

Gewinde:

Lieferumfang:

Werkstoff:

Anwendungsbeispiele:

Abdichtung:

Gerade Einschraubverschraubung, metrisch

Gewinde:

Lieferumfang:

Werkstoff:

Anwendungsbeispiele:

Abdichtung:

Gerade Einschraubverschraubung, metrisch

Gewinde:

Lieferumfang:

Werkstoff:

Anwendungsbeispiele:

Abdichtung:

Winkel-Schwenkverschraubung, zöllig

Gewinde:

Lieferumfang:

Werkstoff:

Anwendungsbeispiele:

Abdichtung:

Winkel-Schwenkverschraubung, metrisch

Gewinde:

Lieferumfang:

Werkstoff:

Anwendungsbeispiele:

Abdichtung:

Winkel-Schwenkverschraubung, flach, zöllig

Gewinde:

Lieferumfang:

Werkstoff:

Anwendungsbeispiele:

Abdichtung:

Winkel-Schwenkverschraubung, flach, metrisch

Gewinde:

Lieferumfang:

Werkstoff:

Anwendungsbeispiele:

Abdichtung:

T-Schwenkverschraubung, zöllig

Gewinde:

Lieferumfang:

Werkstoff:

Anwendungsbeispiele:

Abdichtung:

T-Schwenkverschraubung, metrisch

Gewinde:

Lieferumfang:

Werkstoff:

Anwendungsbeispiele:

Abdichtung:

Gerade Einschraub-Schottverschraubung Typ GESV

Lieferumfang:

Werkstoff:

Anwendungsbeispiel:

Verschraubung Typ XEWE(ohne Muttern und Schneidringe)

Lieferumfang:

Werkstoff:

Anwendungsbeispiel:

Verschraubung Typ XEWE
(ohne Muttern und Schneidringe)
