Einfachwirkender Hydraulikzylinder, Hub 700mm, Druckkraft 47,5kN
Dieser einfachwirkende Hydraulikzylinder ist ein Qualitätsprodukt der Marke Chapel.
Einfachwirkende Hydraulikzylinder (auch Plungerzylinder, Tauchkolben) nutzen den Flüssigkeitsdruck für den Vorhub (Ausfahren der Kolbenstange). Der Rückhub muss durch eine äußere Kraft (Gewichtskraft, Feder, etc.) erfolgen.
Eigenschaften:
- Hub: 700mm
- Druckkraft: 47,5kN (etwa 4,7 Tonnen) bei 200bar
- max. Betriebsdruck: 200 bar
- max. Hubgeschwindigkeit: 0,5 m/s
- Temperaturbereich: -30°C bis +90°C

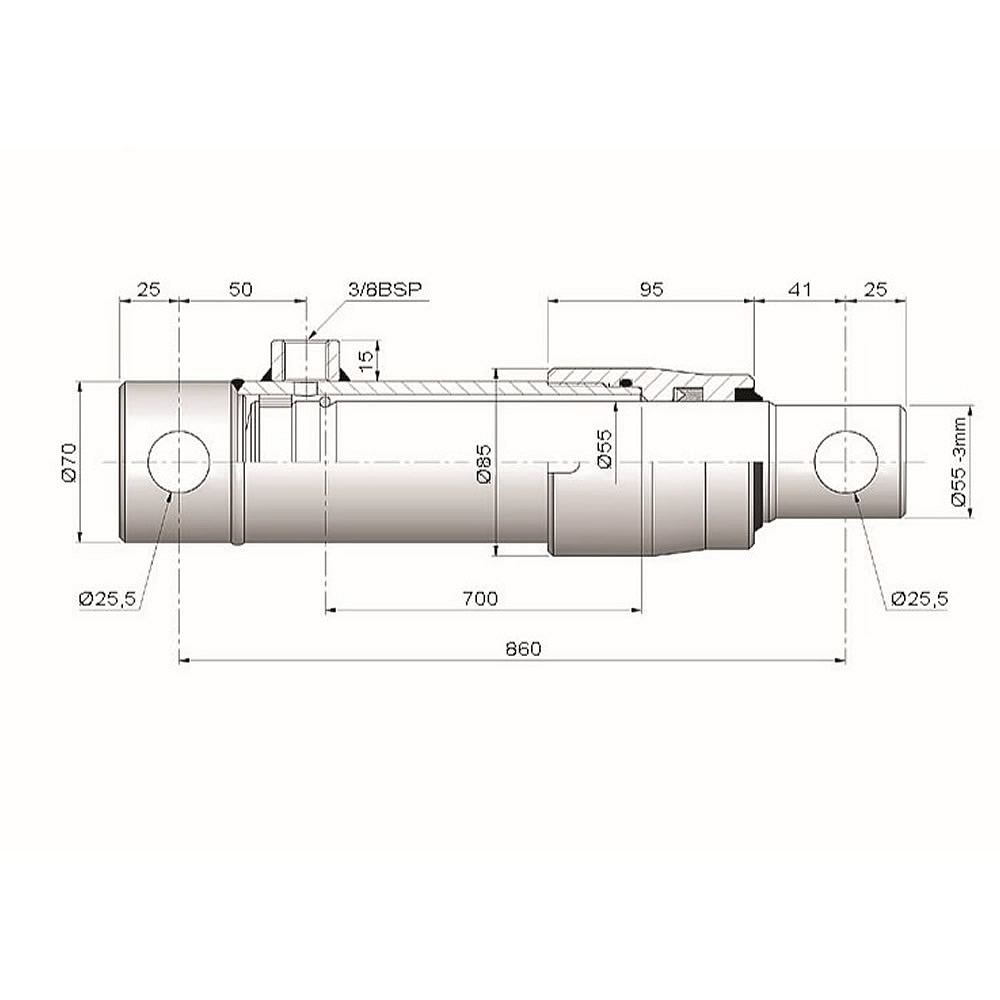

Abmessungen:
- ST: 55mm (Stangendurchmesser)
- D: 25,5mm
- E: 860mm
- F: 52mm
- O: 85mm
- A: 70mm
- C: 25mm
- G: G3/8
Hersteller: Hytec-Hydraulik, Hersteller-Nr.: 655/7, EAN: 4051354036227
Download der CAD STEP-Datei
Datenblatt
