Zubehör für Manometer

Manometer-Schutzkappen
Manometer-Schutzkappen
Bügel Ø 63 mm
Bügel Ø 100 mm
Rand vorn
Manometer-Anschlussverschraubung MAV
Einstellbarer Manometer-Anschlussstutzen MAV-EV
Reduzierstücke
Manometer-Profildichtung
Manometer-Profildichtung
Manometer-Profildichtung
Manometer-Absperrventil
  • Pfeil links
  • Pfeil rechts

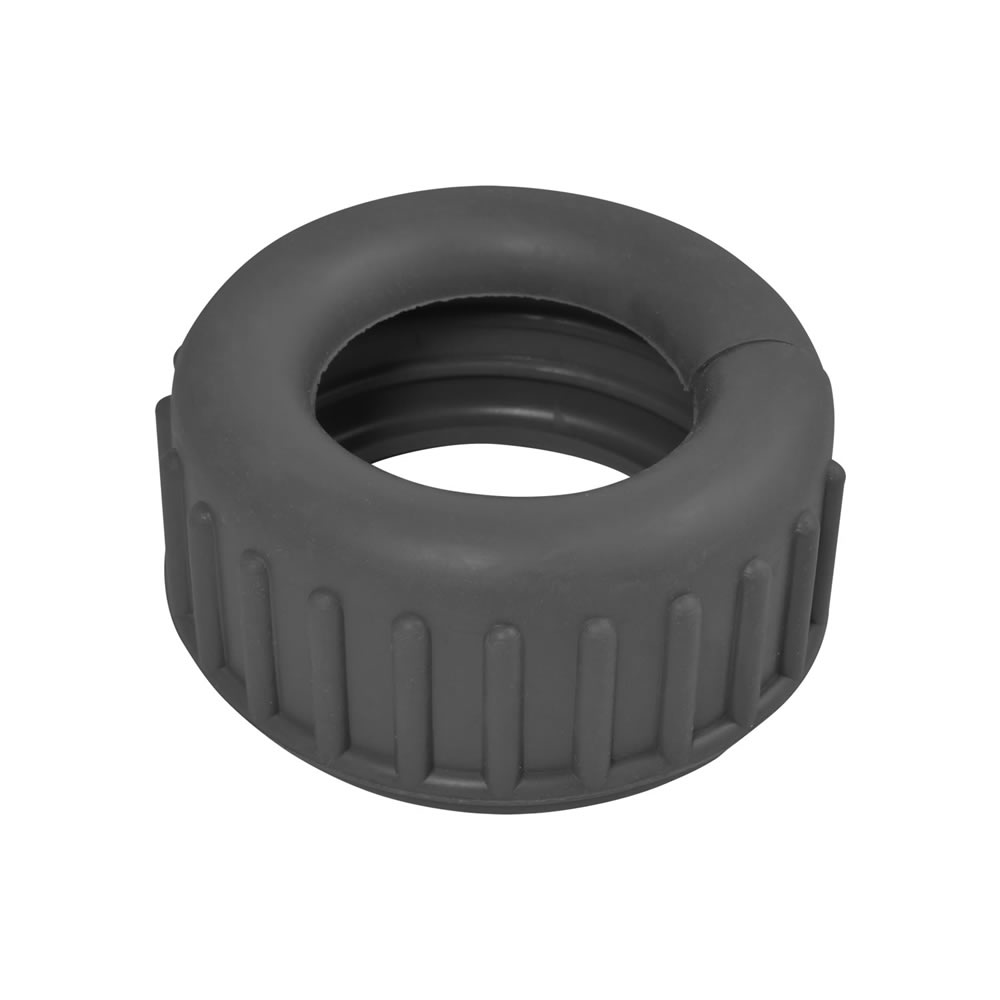

Manometer-Schutzkappe
Manometer-Schutzkappe

Manometer-Schutzkappe

- Stoßschutz für Manometer
- sowohl für senkrechte als auch für waagerechte Manometer verwendbar.

Werkstoff:

Gummi
blaue Manometer-Schutzkappe
vergrößern blaue Manometer-Schutzkappe
Menge
für Manomter-Ø
Filter
Farbe
Filter
Artikel-Nr.
Preis

63mm rot VD-1307-010-004 3,48 €
63mm blau VD-1307-010-005 3,48 €
100mm blau VD-5941-003-001 10,90 €
Bitte warten... OK
Bügel Ø 63 mm
Bügel Ø 63 mm

Bügel Ø 63 mm

Montageset für Tafeleinbau
für Manometer NG63 Typ VD-1452-...-002
Stahl verzinkt
Menge
Artikel-Nr.
Preis

VD-BUEGEL-63 8,43 €
Bitte warten... OK
Bügel Ø 100 mm
Bügel Ø 100 mm

Bügel Ø 100 mm

Montageset für Tafeleinbau
für Manometer NG100 Typ VD-1779-...-002
Stahl verzinkt
Menge
Artikel-Nr.
Preis

VD-BUEGEL-100 12,35 €
Bitte warten... OK
Rand vorn
Rand vorn

Rand vorn

für Manometer NG63 1452...002
Stahl verchromt
Menge
Artikel-Nr.
Preis

VD-1370-056-001 4,85 €
Bitte warten... OK
Manometer-Anschlussverschraubung MAV
Manometer-Anschlussverschraubung MAV

Manometer-Anschlussverschraubung MAV

Innengewinde: Whitworth-Rohrgewinde

Werkstoff:

Stahl

Lieferumfang:

Lieferung inkl. Dichtkantenring DKI, Überwurfmutter und Schneidring, ohne Manometer.

Anwendungsbeispiel:

Zum Verbinden eines Manometers mit einer Rohrleitung.
Anwendungsbeispiel
vergrößern Anwendungsbeispiel
Anwendungsbeispiel verschraubt
vergrößern Anwendungsbeispiel verschraubt
Menge
Leitungsanschluss
Filter
M
Filter
Rohr-Außen-Ø
Filter
Nenndruck
G
Filter
SW
Filter
Artikel-Nr.
Preis

  6-L      (M12x1,5) M12x1,5 6 mm PN315 G1/4 14 mm PE-MAV 6-PLR 2,84 €
  8-L      (M14x1,5) M14x1,5 8 mm PN315 G1/4 17 mm PE-MAV 8-PLR 2,88 €
10-L      (M16x1,5) M16x1,5 10 mm PN315 G1/4 19 mm PE-MAV10-PLR 3,20 €
12-L      (M18x1,5) M18x1,5 12 mm PN315 G1/4 22 mm PE-MAV12-PLR 3,49 €
  6-S      (M14x1,5) M14x1,5 6 mm PN630 G1/2 17 mm PE-MAV 6-PSR 5,16 €
  8-S      (M16x1,5) M16x1,5 8 mm PN630 G1/2 19 mm PE-MAV 8-PSR 5,27 €
10-S      (M18x1,5) M18x1,5 10 mm PN630 G1/2 22 mm PE-MAV10-PSR 5,49 €
12-S      (M20x1,5) M20x1,5 12 mm PN630 G1/2 24 mm PE-MAV12-PSR 5,63 €
Bitte warten... OK
Einstellbarer Manometer-Anschlussstutzen MAV-EV
Einstellbarer Manometer-Anschlussstutzen MAV-EV

Einstellbarer Manometer-Anschlussstutzen MAV-EV

Innengewinde: Whitworth-Rohrgewinde

Werkstoff:

Stahl

Lieferumfang:

Lieferung inkl. Dichtkantenring DKI, Überwurfmutter und Schneidring, ohne Manometer.

Anwendungsbeispiel:

Zum Verbinden eines Manometers auf einem Verschraubungsstutzen.
Anwendungsbeispiel
vergrößern Anwendungsbeispiel
Anwendungsbeispiel verschraubt
vergrößern Anwendungsbeispiel verschraubt
Menge
Leitungsanschluss
Filter
M
Filter
Rohr-Außen-Ø
Filter
Nenndruck
G
Filter
SW
Filter
Artikel-Nr.
Preis

  6-L      (M12x1,5) M12x1,5 6 mm PN315 G1/4 14 mm PE-MAV-EV 6-PLR 4,78 €
  8-L      (M14x1,5) M14x1,5 8 mm PN315 G1/4 17 mm PE-MAV-EV 8-PLR 4,83 €
10-L      (M16x1,5) M16x1,5 10 mm PN315 G1/4 19 mm PE-MAV-EV10-PLR 4,93 €
12-L      (M18x1,5) M18x1,5 12 mm PN315 G1/4 22 mm PE-MAV-EV12-PLR 4,95 €
  6-S      (M14x1,5) M14x1,5 6 mm PN630 G1/2 17 mm PE-MAV-EV 6-PSR 8,16 €
  8-S      (M16x1,5) M16x1,5 8 mm PN630 G1/2 19 mm PE-MAV-EV 8-PSR 8,31 €
10-S      (M18x1,5) M18x1,5 10 mm PN630 G1/2 22 mm PE-MAV-EV10-PSR 8,74 €
12-S      (M20x1,5) M20x1,5 12 mm PN630 G1/2 24 mm PE-MAV-EV12-PSR 8,51 €
12-S      (M20x1,5) M20x1,5 12 mm PN630 G1/4 24 mm PE-MAV-EV12-PS/R1/4 24,74 €
Bitte warten... OK

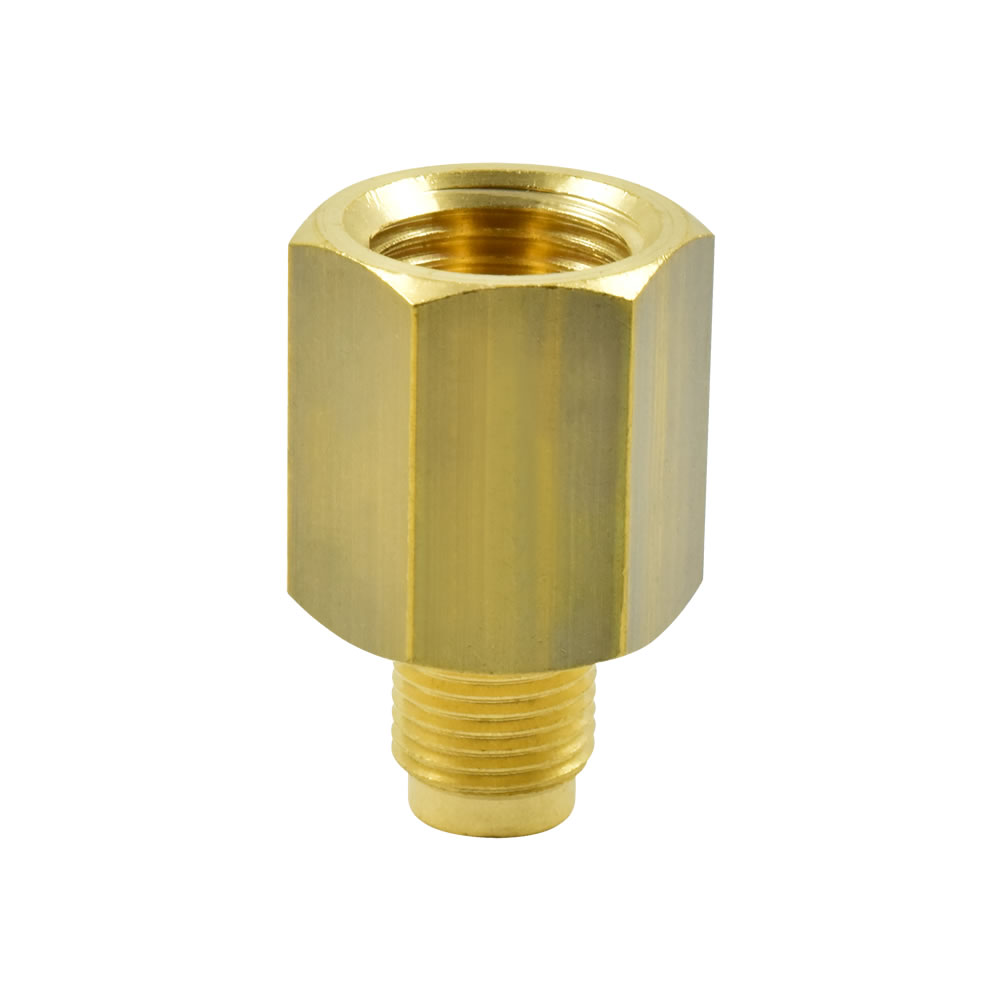

 Reduzierstücke für Manometeranschlüsse
Reduzierstücke für Manometeranschlüsse

Reduzierstücke für Manometeranschlüsse

Werkstoff:

Messing
Menge
Nenndruck bar
Filter
Gewinde innen
Gewinde aussen
Artikel-Nr.
Preis

400 G1/4 G1/8A VD-1302-010-011 3,36 €
600 G1/4 M12x1,5 VD-1302-010-008 4,15 €
600 G1/4 G1/2A VD-1302-010-009 4,69 €
600 G1/2 M12x1,5 VD-1302-010-004 9,76 €
600 G1/2 G1/4A VD-1302-010-007 11,58 €
250 G1/8 G1/4A VD-1302-010-020 5,12 €
1000 G1/2 M20x1,5 VD-1302-010-001 8,02 €
250 G1/8 G1/2A VD-1302-010-021 10,47 €
Bitte warten... OK
Abb. 1 Manometer-Profildichtung Kupfer
Abb. 1 Manometer-Profildichtung Kupfer

Manometer-Profildichtung

Abb. 2 Stahl Manometer-Profildichtung
vergrößern Abb. 2 Stahl Manometer-Profildichtung
Abb. 3 Manometer-Profildichtung Kupfer
vergrößern Abb. 3 Manometer-Profildichtung Kupfer
Menge
für Gewinde
Abmessung
ID x AD x H
Filter
Werkstoff
Filter
Abbildung
Filter
Artikel-Nr.
Preis

G1/2 6,5 x 17,5 x 2,0 mm Kupfer 1 VD-1314-010-001 0,72 €
G1/4 5,2 x 9,5 x 1,5 mm Kupfer 1 VD-1314-010-009 1,67 €
G1/8 4,3 x 8,0 x 2,7 mm Kupfer 3 VD-1314-020-006 0,48 €
G1/4, M12x1,5 5,3 x 9,5 x 3,2 mm Kupfer 3 VD-1314-020-004 0,35 €
G1/2, G3/8, M20x1,5 8,0 x 15,0 x 4,0 mm Kupfer 3 VD-1314-020-003 0,94 €
G1/4 6,0 x 11,0 x 4,5 mm Stahl, verzinkt 2 PE-DKI1/4 1,09 €
G1/2 12,0 x 18,5 x 5,0 mm Stahl, verzinkt 2 PE-DKI1/2 1,11 €
Bitte warten... OK

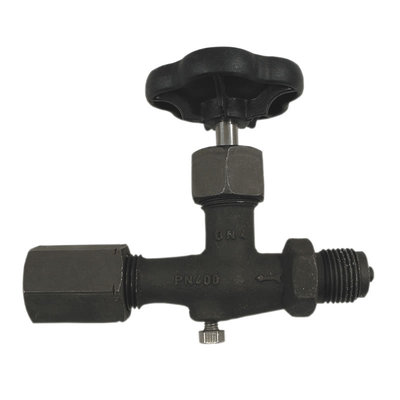

Manometer-Absperrventil nach DIN 16270
Manometer-Absperrventil nach DIN 16270

Manometer-Absperrventil

Zum Schutz und zur Verlängerung der Lebensdauer Ihrer Druckmessgeräte.

- nach DIN 16270
Ansicht Innengewinde Manometer-Absperrventil nach DIN 16270
vergrößern Ansicht Innengewinde Manometer-Absperrventil nach DIN 16270
Seitenansicht Manometer-Absperrventil nach DIN 16270
vergrößern Seitenansicht Manometer-Absperrventil nach DIN 16270
Menge
Gewinde
Nenndruck bar
Filter
Artikel-Nr.
Preis

G1/2 400 VD-1304-050-00236,54 €Mehr Informationen
Bitte warten... OK
