Führungsbänder und Führungsringe

Führungsbänder und Führungsringe
Kolben-Führungsring für EW-Zylinder
Kolben-Führungsring Phenolharz
Kolben-Führungsring Phenolharz
Kolben-Führungsring Acetalharz
  • Pfeil links
  • Pfeil rechts
Für diese Artikel erhalten Sie Mengenrabatt.
  • ab 25 Stk. = 10%
  • ab 100 Stk. = 20%
Rabattlabel
Führungsband
Führungsband

Führungsband

Das Führungsband vom Typ FB zeichnet sich durch gute Gleit- und Notlaufeigenschaften (Stick-slip-frei), hohe Abriebfestigkeit, hohe Temperaturbeständigkeit, sowie gute Medienbeständigkeit aus. Das Führungsband liefern wir als Meterware. Es kann einfach auf den gewünschten Kolben- oder Stangendurchmesser des Zylinders zugeschnitten werden (siehe Hinweis unten).
- Einbauraum teilweise nach DIN ISO 10766

Werkstoff:

PTFE-Bronze

Druckfestigkeit:

20N/mm²
technische Zeichnung
vergrößern technische Zeichnung
Stangenführung
vergrößern Stangenführung
Kolbenführung
vergrößern Kolbenführung
Datenblatt
Datenblatt
Länge
Breite L
Filter
Dicke t
Filter
Artikel-Nr.
Preis/m

4,0 mm1,55 mmFB-04x1,55-PTFE9,81 €
5,6 mm1,5 mmFB-05,6x1,5-PTFE14,40 €
5,6 mm2,5 mmFB-05,6x2,5-PTFE11,07 €
6,0 mm1,5 mmFB-06x1,5-PTFE9,01 €
8,0 mm1,5 mmFB-08x1,5-PTFE15,62 €
8,0 mm2,0 mmFB-08x2-PTFE9,38 €
8,0 mm2,5 mmFB-08x2,5-PTFE10,83 €
9,7 mm2,0 mmFB-09,7x2-PTFE12,65 €
9,7 mm2,5 mmFB-09,7x2,5-PTFE15,05 €
10,0 mm2,0 mmFB-10x2-PTFE12,33 €
12,0 mm2,0 mmFB-12x2-PTFE12,54 €
15,0 mm2,0 mmFB-15x2-PTFE14,04 €
15,0 mm2,5 mmFB-15x2,5-PTFE13,34 €
20,0 mm2,0 mmFB-20x2-PTFE23,98 €
20,0 mm2,5 mmFB-20x2,5-PTFE24,87 €
25,0 mm2,0 mmFB-25x2-PTFE24,65 €
25,0 mm2,5 mmFB-25x2,5-PTFE26,58 €
25,0 mm4 mmFB-25x4-PTFE52,80 €
Bitte warten... OK

Bestimmung des Spaltmaßes

Wir empfehlen das Führungsband in einem Winkel von 45° zuzuschneiden (Abbildung 1).
Das Spaltmaß A dient zur Aufnahme von Wärmedehnung (Tabelle 1).

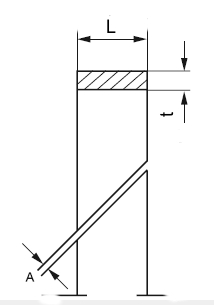

Abbildung 1: Zuschnitt und Spaltmaß.

Nenndurchmesser Stange / Kolben s A
< 20 mm 0,2 mm 2 mm
< 40 mm 0,4 mm 2,5 mm
< 80 mm 0,5 mm 3 mm
< 130 mm 0,5 mm 5 mm
< 200 mm 0,6 mm 6 mm
Tabelle 1: Bestimmung des Spaltmaßes.

Bestimmung der Schnittlänge

Nach der Bestimmung des Spaltmaßes lässt sich die Schnittlänge Ls wie folgt berechnen:

Für Stangen: Ls = (d + t) * 3,14 - A
Für Kolben: Ls = (D - t) * 3,14 - A

Kolben-Führungsring
Kolben-Führungsring

Kolben-Führungsring für EW-Zylinder

Kunststoff (POM/Glasfaser) geschlitzt
Menge
Außendurchmesser
Filter
Innendurchmesser
Filter
Höhe
Filter
Artikel-Nr.
Preis

35 mm25 mm13 mmFR-KO-035x25x135,40 €
40 mm35 mm9,7 mmFR-KO-040x35x9,7n. a.
60 mm45 mm16 mmFR-KO-060x45x1611,92 €
60 mm50 mm16 mmFR-KO-060x50x1610,93 €
75 mm65 mm13 mmFR-KO-075x65x1313,00 €
Bitte warten... OK
Abb. A Kolben-Führungsring
Abb. A Kolben-Führungsring

Kolben-Führungsring

verstärktes Phenolharz, geschlitzt

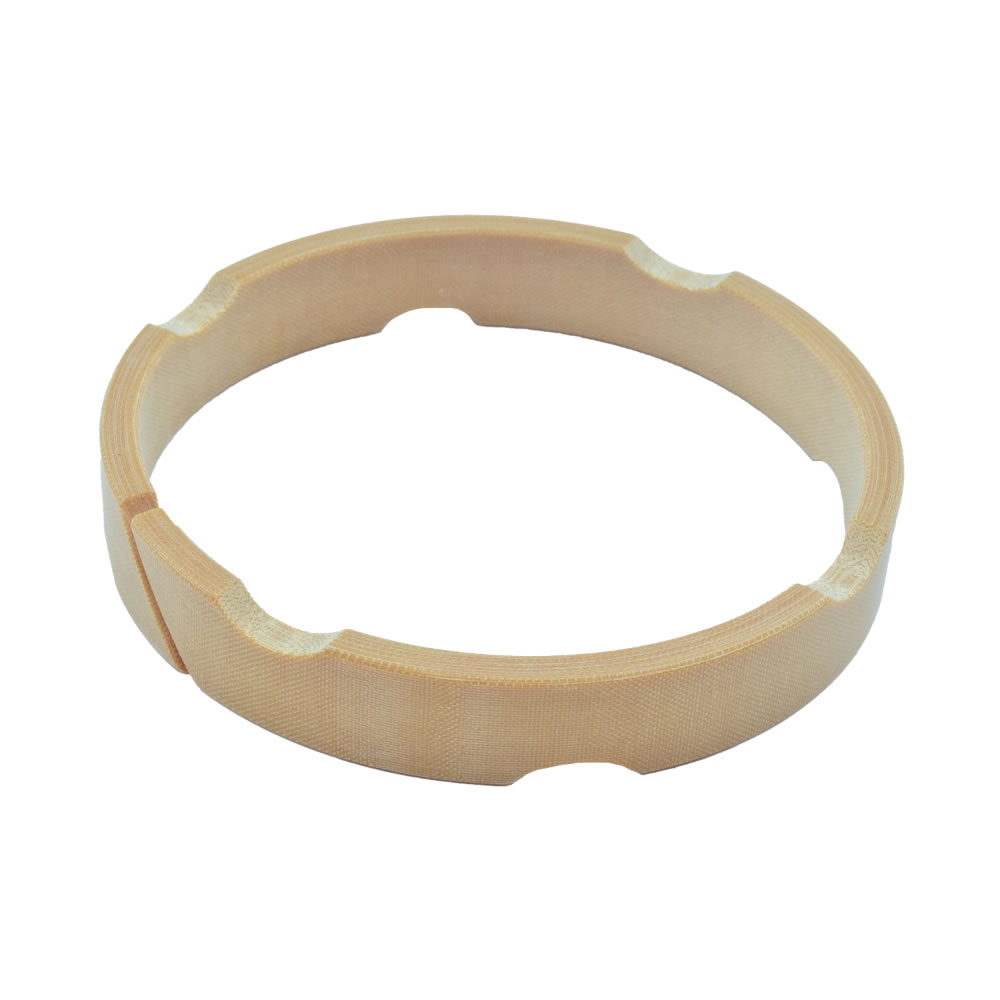

Abb. B Kolben-Führungsring
vergrößern Abb. B Kolben-Führungsring
Menge
Außendurchmesser
Filter
Innendurchmesser
Filter
Höhe
Filter
Filter
Artikel-Nr.
Preis

60 mm55 mm9,7 mmAFR-KO-060x55x9,79,62 €
90 mm85 mm9,7 mmAFR-KO-090x85x9,712,45 €
100 mm90 mm16,2 mmBFR-KO-100x90x16,237,91 €
Bitte warten... OK
Kolben-Führungsring
Kolben-Führungsring

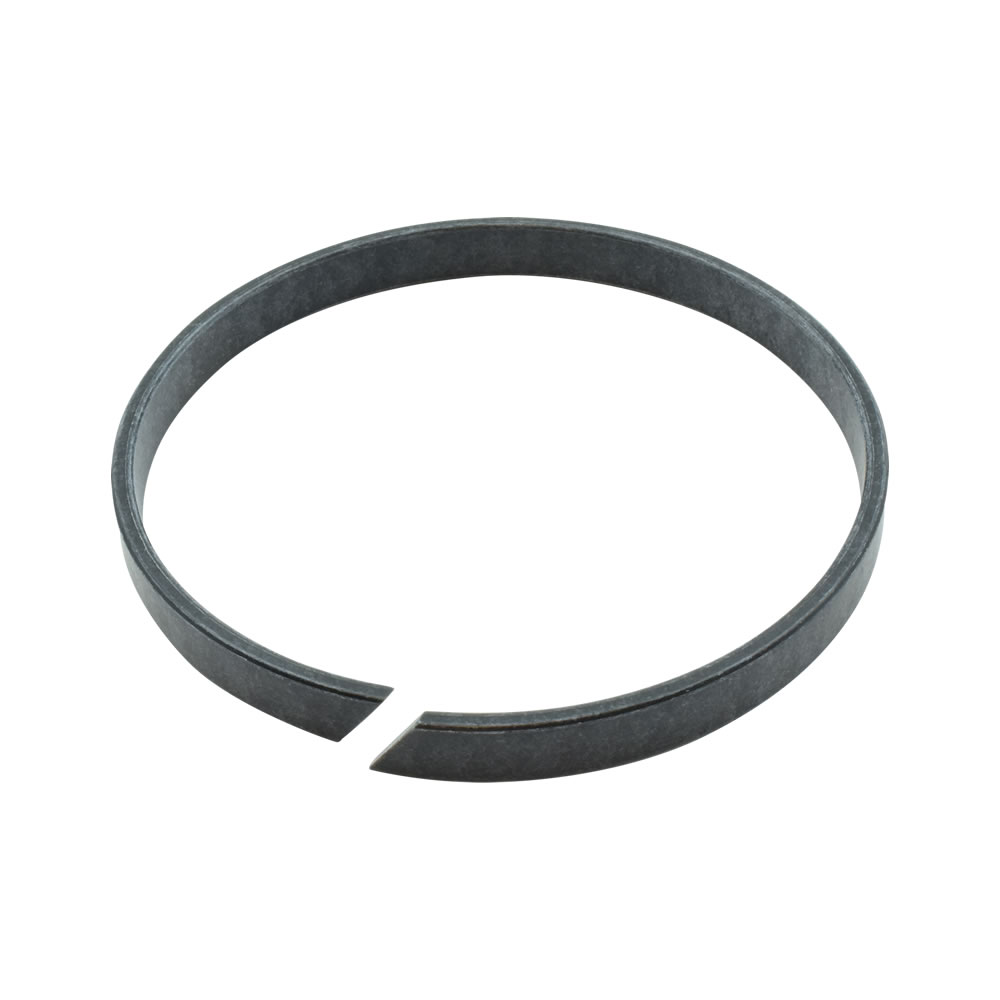

Kolben-Führungsring

Acetalharz (POM/Glasfaser), geschlitzt
Menge
Außendurchmesser
Filter
Innendurchmesser
Filter
Höhe
Filter
Artikel-Nr.
Preis

101,6 mm95,25 mm9,65 mmFR-KO-101,6x95,25x9,65-POM5,63 €
Bitte warten... OK
