Einfachwirkender Teleskopzylinder mit Anschraubkugelpfanne

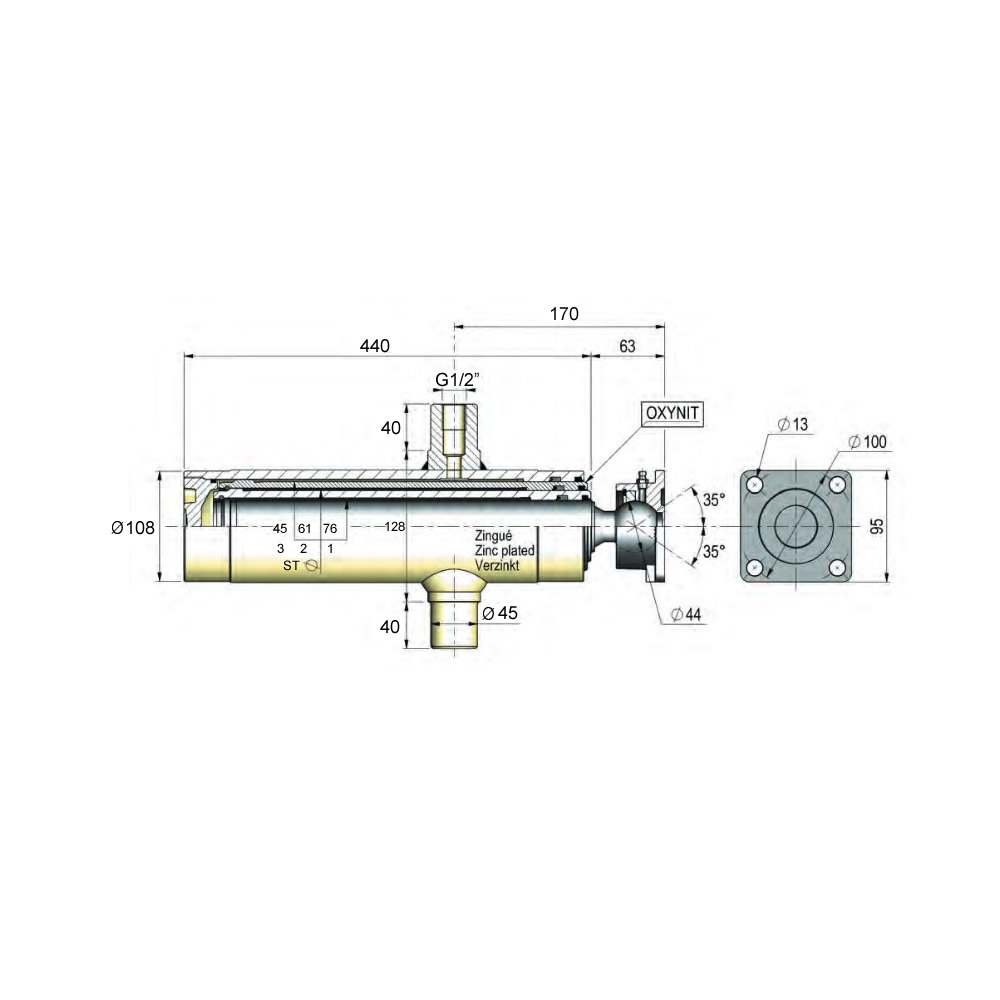

Einfachwirkender Teleskopzylinder, 4-stufig, 45+61+76+91mm, Hub=1348mm

Dieser einfachwirkende Teleskopzylinder mit Anschraubkugelpfanne ist ein Qualitätsprodukt der Marke Chapel.
Die normale Funktion eines einfachwirkenden Teleskopzylinders besteht im Anheben eines Kippbehälters zur allmählichen Ausschüttung der Last auf seinem gesamten Hub unter Einhaltung der Gebrauchs- und Sicherheitsbestimmungen. Der Teleskopzylinder benötigt wegen seiner Stufenbauform eine geringere Einbaulänge als ein einfacher Hydraulikzylinder, bei gleichem Hub. Der Teleskopzylinder ist einfachwirkend und muss durch das Gewicht der Hublast eingefahren werden. Das Kugelgelenk ermöglicht einen optimalen Einbau, selbst bei beschränkten Einbaumöglichkeiten.

Eigenschaften

• Hub: 1348 mm
• Max. Hubgeschwindigkeit: 0,2 m/s
• Max. Betriebsdruck: 200 bar
• Temperaturbereich: - 30 °C bis + 90 °C
• 1. Stufe: 45 mm

• 2. Stufe: 61 mm
• 3. Stufe: 76 mm
• 4. Stufe: 91 mm
• Druckkraft : 80kN
• Ölvolumen: 5,7 Liter

• hier finden Sie den passenden Kardanring: CH-KAR/1
