Teleskopzylinder

Einfachwirkender Teleskopzylinder (H), mit Stahl-Kugelgelenk

Einfachwirkender Teleskopzylinder (I), mit Stahl-Kugelgelenk

Einfachwirkender Teleskopzylinder mit Anschraubkugelpfanne

Dichtsätze für einfachwirkende Teleskopzylinder

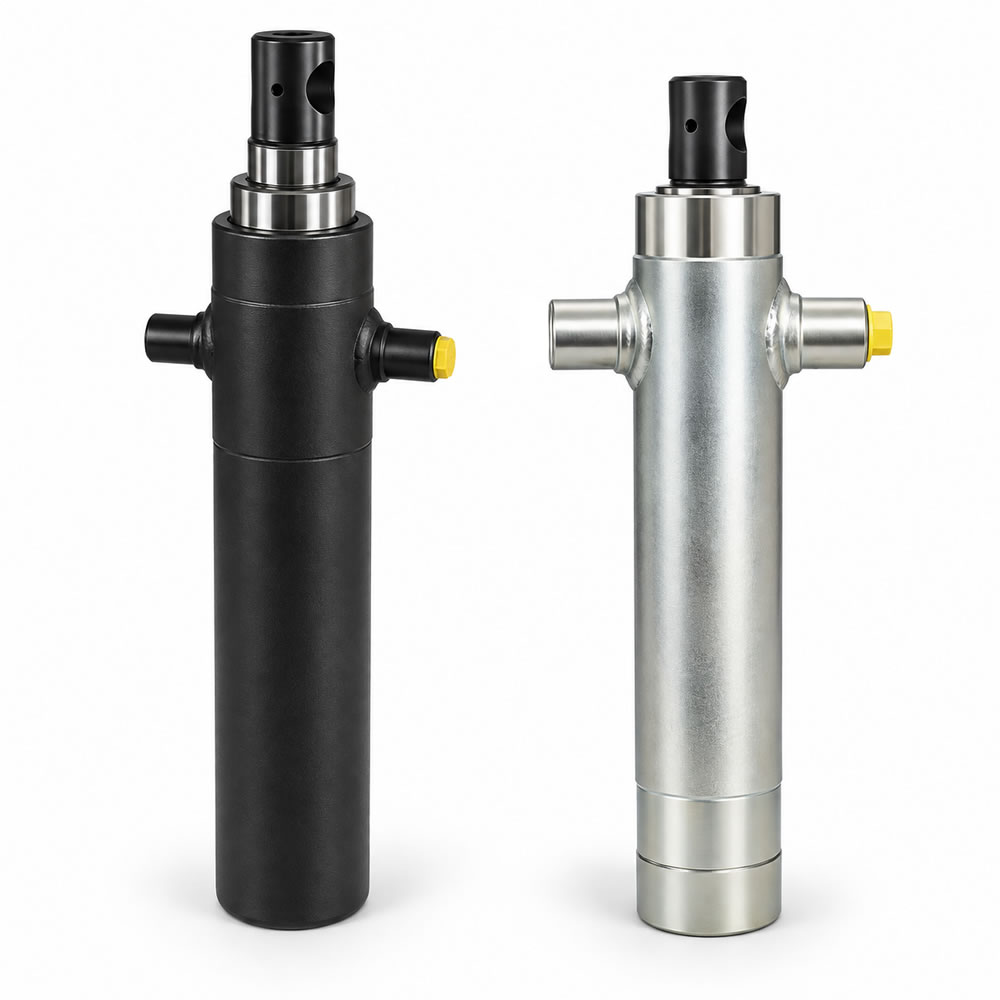

Teleskopzylinder (Aufhängung H) mit verschiedenem Korrosionsschutz

Einfachwirkende Teleskopzylinder
(Aufhängung H)

max. Betriebsdruck:

200 bar

max. Hubgeschwindigkeit:

0,2 m/s

Temperaturbereich:

-30°C bis +90°C

Die Teleskopzylinder haben z. T. einige Tage Lieferzeit. Nach Ihrer Bestellung erhalten Sie von uns eine E-Mail, in der wir Ihnen die Lieferzeit mitteilen.

technische Zeichnung Einfachwirkender Teleskopzylinder Aufhängung H

Datenblatt Eigenschaften

KAR	Y(H) mm	ST1 mm	ST2 mm	ST3 mm	ST4 mm	Hub mm	Ø-A mm	C mm	Ø-D mm	E mm	Ø-F mm	K mm	L mm	Ø-Z mm	G	Druck- kraft kN	Korrosions- schutz	Artikel-Nr.	Preis
00	100	45	61	–	–	390	80	98	26	293	42	30	25	25	M16x1,5	58,4	Verzinkung	CH-294/H	220,04 €
00	100	45	61	–	–	500	80	98	26	348	42	30	25	25	M16x1,5	58,4	Verzinkung	CH-295/H	226,03 €
0	107	45	61	–	–	620	80	100	26	409	42	30	40	40	G1/2	58,4	Verzinkung	CH-296/H	232,49 €
0	100	45	61	–	–	700	80	100	26	449	42	30	40	40	G1/2	58,4	Verzinkung	CH-297/H	258,97 €
0	107	45	61	–	–	820	80	100	26	509	42	30	40	40	G1/2	58,4	Verzinkung	CH-298/H	276,09 €
1	107	61	76	–	–	595	95	115	31	406	58	30	45	45	G1/2	90,7	Verzinkung	CH-201/H	256,93 €
1	107	61	76	–	–	795	95	115	26	506	58	30	45	45	G1/2	90,7	Verzinkung	CH-202/H	294,66 €
1	107	68	88	–	–	950	112	128	36	594	65	40	45	45	G1/2	121,6	Verzinkung	CH-203/H	416,65 €*
2	107	88	107	–	–	930	128	148	36	589	85	40	45	45	G1/2	179,8	Grundierung	CH-204/H	468,48 €*
1	110	45	61	76	–	570	95	115	26	293	42	30	45	45	G1/2	90,7	Verzinkung	CH-305/H	314,90 €
1	110	45	61	76	–	910	95	115	26	409	42	30	45	45	G1/2	90,7	Verzinkung	CH-306/H	340,29 €
1	110	61	76	91	–	875	108	128	31	406	58	30	45	45	G1/2	130,1	Verzinkung	CH-307/H	350,60 €
1	110	61	76	91	–	1060	108	128	36	469	58	30	45	45	G1/2	130,1	Verzinkung	CH-308/H	387,84 €*
2	110	68	88	107	–	895	128	148	36	418	65	40	45	45	G1/2	179,8	Grundierung	CH-310/H	429,58 €*
2	110	68	88	107	–	1160	128	148	36	507	65	40	45	45	G1/2	179,8	Grundierung	CH-311/H	516,54 €*
2	110	68	88	107	–	1300	128	148	36	553	65	40	45	45	G1/2	179,8	Grundierung	CH-312/H	566,56 €*
3	110	88	107	126	–	1260	150	170	36	545	85	40	45	45	G1/2	249,4	Grundierung	CH-313/H	692,23 €*
3	110	88	107	126	–	1125	150	170	36	499	85	40	45	45	G1/2	249,4	Grundierung	CH-314/H	672,90 €*
3	110	88	107	126	–	1380	150	170	36	584	85	40	45	45	G1/2	249,4	Grundierung	CH-315/H	577,22 €*
3	110	88	107	126	–	1710	150	170	45	694	85	50	45	45	G1/2	249,4	Grundierung	CH-316/H	642,11 €*
1	113	45	61	76	91	1190	108	128	26	409	42	30	45	45	G1/2	130,1	Verzinkung	CH-445/H	479,61 €
2	113	61	76	91	107	1380	128	148	36	464	58	30	45	45	G1/2	179,8	Verzinkung	CH-447/H	513,50 €*
3	113	68	88	107	126	1520	150	170	36	502	65	40	45	45	G1/2	249,4	Grundierung	CH-419/H	569,18 €*
3	113	68	88	107	126	1705	150	170	36	548	65	40	45	45	G1/2	249,4	Grundierung	CH-420/H	601,58 €*
3	113	68	88	107	126	1860	150	170	36	587	65	40	45	45	G1/2	249,4	Grundierung	CH-421/H	847,27 €*
3	113	68	88	107	126	2305	150	170	36	697	65	50	45	45	G1/2	249,4	Grundierung	CH-451/H	1.195,43 €*

* Lieferung per Spedition

Für Lieferungen außerhalb Deutschlands fallen einmalig Speditionskosten an. Klicken Sie auf das Speditionssymbol um die Preisliste anzuzeigen.

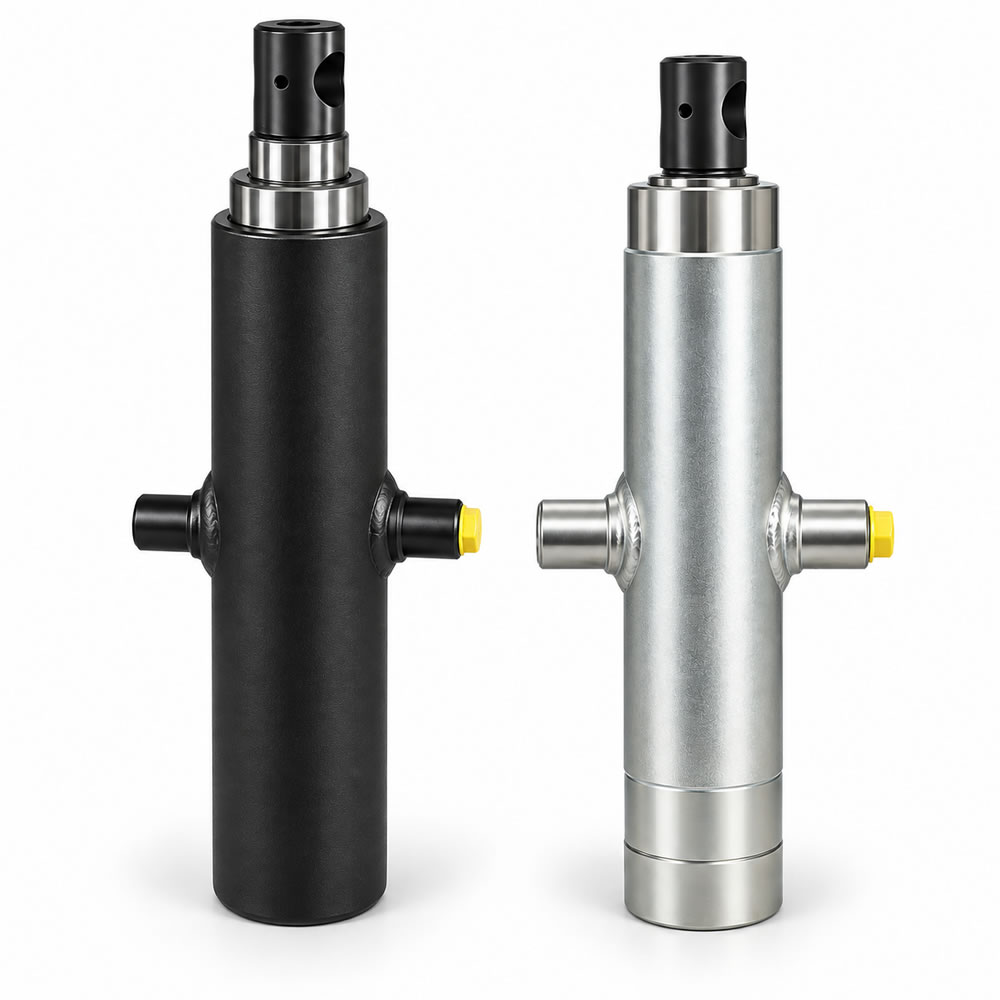

Teleskopzylinder (Aufhängung I) mit verschiedenem Korrosionsschutz

Einfachwirkende Teleskopzylinder
(Aufhängung I)

max. Betriebsdruck:

200 bar

max. Hubgeschwindigkeit:

0,2 m/s

Temperaturbereich:

-30°C bis +90°C

Die Teleskopzylinder haben z. T. einige Tage Lieferzeit. Nach Ihrer Bestellung erhalten Sie von uns eine E-Mail, in der wir Ihnen die Lieferzeit mitteilen.

technische Zeichnung Einfachwirkender Teleskopzylinder Aufhängung I

Datenblatt Eigenschaften

KAR	Y(I) mm	ST1 mm	ST2 mm	ST3 mm	ST4 mm	ST5 mm	Hub mm	Ø-A mm	C mm	Ø-D mm	E mm	Ø-F mm	K mm	L mm	Ø-Z mm	G	Druckkraft kN	Korrosionsschutz	Artikel-Nr.	Preis
1	197	68	88	–	–	–	950	112	128	36	594	65	40	45	45	G1/2	121,6	Verzinkung	CH-203/I	379,23 €*
2	197	88	107	–	–	–	930	128	148	36	589	85	40	45	45	G1/2	179,8	Grundierung	CH-204/I	381,20 €*
1	200	61	76	91	–	–	875	108	128	31	406	58	30	45	45	G1/2	130,1	Verzinkung	CH-307/I	281,54 €
1	200	61	76	91	–	–	1060	108	128	36	469	58	30	45	45	G1/2	130,1	Verzinkung	CH-308/I	338,42 €*
2	200	68	88	107	–	–	895	128	148	36	418	65	40	45	45	G1/2	179,8	Grundierung	CH-310/I	337,69 €*
2	200	68	88	107	–	–	1160	128	148	36	507	65	40	45	45	G1/2	179,8	Grundierung	CH-311/I	410,29 €*
2	200	68	88	107	–	–	1300	128	148	36	553	65	40	45	45	G1/2	179,8	Grundierung	CH-312/I	428,57 €*
3	200	88	107	126	–	–	1260	150	170	36	545	85	40	45	45	G1/2	249,4	Grundierung	CH-313/I	523,62 €*
3	200	88	107	126	–	–	1125	150	170	36	499	85	40	45	45	G1/2	249,4	Grundierung	CH-314/I	490,92 €*
3	200	88	107	126	–	–	1380	150	170	36	584	85	40	45	45	G1/2	249,4	Grundierung	CH-315/I	566,73 €*
3	200	88	107	126	–	–	1710	150	170	45	694	85	50	45	45	G1/2	249,4	Grundierung	CH-316/I	623,07 €*
4	200	107	126	147	–	–	1670	178	198	45	699	104	50	50	50	G1/2	339,4	Grundierung	CH-317/I	956,58 €*
1	203	45	61	76	91	–	1190	108	128	26	409	42	30	45	45	G1/2	130,1	Verzinkung	CH-445/I	479,61 €
2	209	61	76	91	107	–	1380	128	148	36	464	58	30	45	45	G1/2	179,8	Verzinkung	CH-447/I	426,76 €*
3	203	68	88	107	126	–	1520	150	170	36	502	65	40	45	45	G1/2	249,4	Grundierung	CH-419/I	566,86 €*
3	203	68	88	107	126	–	1705	150	170	36	548	65	40	45	45	G1/2	249,4	Grundierung	CH-420/I	550,86 €*
3	203	68	88	107	126	–	1860	150	170	36	587	65	40	45	45	G1/2	249,4	Grundierung	CH-421/I	847,27 €*
3	203	68	88	107	126	–	2305	150	170	36	697	65	50	45	45	G1/2	249,4	Grundierung	CH-451/I	846,18 €*
4	203	88	107	126	147	–	1470	178	198	45	507	85	50	50	50	G1/2	339,4	Grundierung	CH-422/I	967,39 €*
4	203	88	107	126	147	–	1810	178	198	45	592	85	50	50	50	G1/2	339,4	Grundierung	CH-423/I	1.218,39 €*
4	203	88	107	126	147	–	2250	178	198	45	702	85	50	50	50	G1/2	339,4	Grundierung	CH-424/I	1.078,95 €*
5	203	107	126	147	170	–	2200	204	238	45	702	104	50	50	50	G1/2	454,0	Grundierung	CH-425/I	1.445,99 €*
5	206	88	107	126	147	170	2230	204	238	45	595	85	50	50	50	G1/2	454,0	Grundierung	CH-526/I	1.647,04 €*
5	206	88	107	126	147	170	2780	204	238	45	705	85	50	50	50	G1/2	454,0	Grundierung	CH-527/I	1.704,22 €*
5	206	88	107	126	147	170	2035	204	238	45	556	85	50	50	50	G1/2	454,0	Grundierung	CH-528/I	1.178,49 €*

* Lieferung per Spedition

Für Lieferungen außerhalb Deutschlands fallen einmalig Speditionskosten an. Klicken Sie auf das Speditionssymbol um die Preisliste anzuzeigen.

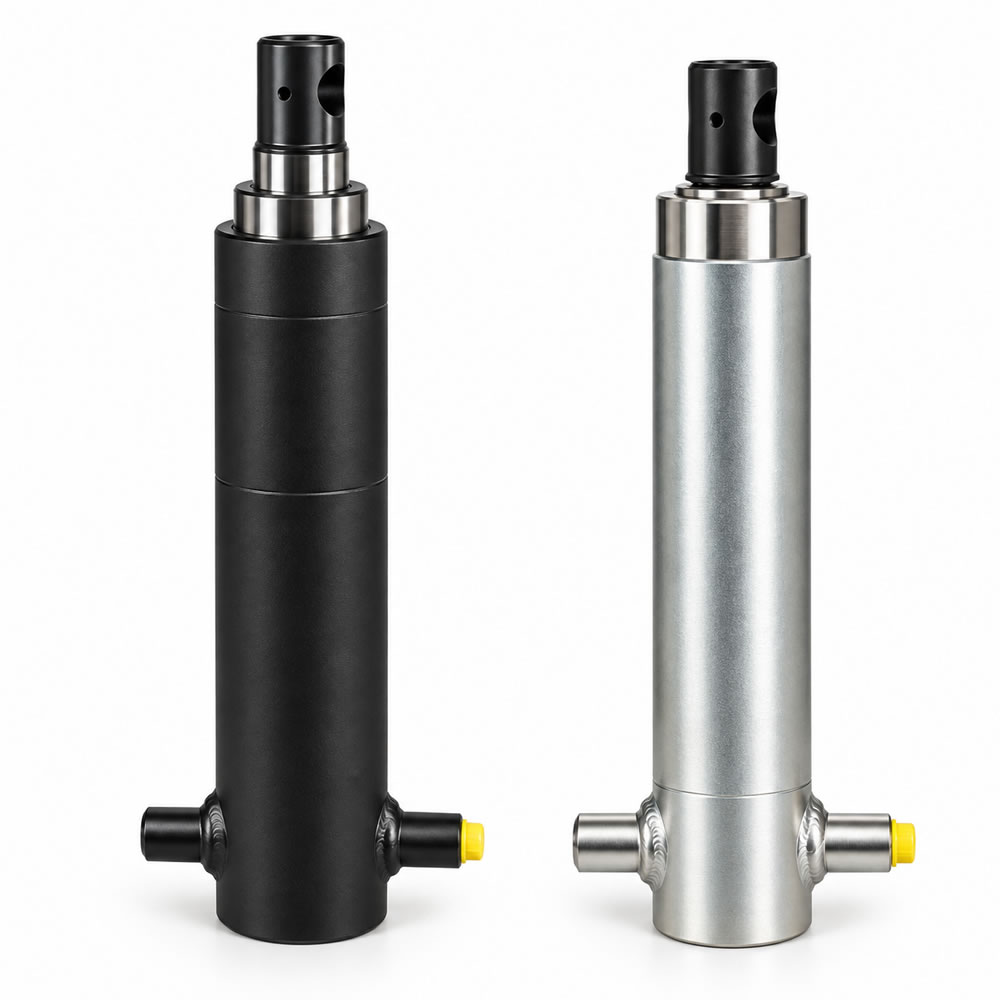

Teleskopzylinder (Aufhängung B) mit verschiedenem Korrosionsschutz

Einfachwirkende Teleskopzylinder
(Aufhängung B)

max. Betriebsdruck:

200 bar

max. Hubgeschwindigkeit:

0,2 m/s

Temperaturbereich:

-30°C bis +90°C

Die Teleskopzylinder haben z. T. einige Tage Lieferzeit. Nach Ihrer Bestellung erhalten Sie von uns eine E-Mail, in der wir Ihnen die Lieferzeit mitteilen.

technische Zeichnung Einfachwirkender Teleskopzylinder Aufhängung B

Datenblatt Eigenschaften

KAR	Y(B) mm	ST1 mm	ST2 mm	ST3 mm	ST4 mm	Hub mm	Ø-A mm	C mm	Ø-D mm	E mm	Ø-F mm	K mm	L mm	Ø-Z mm	G	Druckkraft kN	Korrosionsschutz	Artikel-Nr.	Preis
00	283	45	61	–	–	390	80	98	26	293	42	30	25	25	M16x1,5	58,4	Verzinkung	CH-294/B	220,04 €
00	338	45	61	–	–	500	80	98	26	348	42	30	25	25	M16x1,5	58,4	Verzinkung	CH-295/B	226,03 €
0	399	45	61	–	–	620	80	100	26	409	42	30	40	40	G1/2	58,4	Verzinkung	CH-296/B	232,49 €
0	499	45	61	–	–	820	80	100	26	509	42	30	40	40	G1/2	58,4	Verzinkung	CH-298/B	276,09 €
1	396	61	76	–	–	595	95	115	31	406	58	30	45	45	G1/2	90,7	Verzinkung	CH-201/B	256,93 €
1	496	61	76	–	–	795	95	115	26	506	58	30	45	45	G1/2	90,7	Verzinkung	CH-202/B	244,87 €
1	589	68	88	–	–	950	112	128	36	594	65	40	45	45	G1/2	121,6	Verzinkung	CH-203/B	379,23 €*
2	584	88	107	–	–	930	128	148	36	589	85	40	45	45	G1/2	179,8	Grundierung	CH-204/B	503,92 €*
1	283	45	61	76	–	570	95	115	26	293	42	30	45	45	G1/2	90,7	Verzinkung	CH-305/B	314,90 €
1	399	45	61	76	–	910	95	115	26	409	42	30	45	45	G1/2	90,7	Verzinkung	CH-306/B	340,29 €
1	391	61	76	91	–	875	108	128	31	406	58	30	45	45	G1/2	130,1	Verzinkung	CH-307/B	329,53 €
1	454	61	76	91	–	1060	108	128	36	469	58	30	45	45	G1/2	130,1	Verzinkung	CH-308/B	338,42 €*
2	413	68	88	107	–	895	128	148	36	418	65	40	45	45	G1/2	179,8	Grundierung	CH-310/B	462,07 €*
2	502	68	88	107	–	1160	128	148	36	507	65	40	45	45	G1/2	179,8	Grundierung	CH-311/B	516,54 €*
2	548	68	88	107	–	1300	128	148	36	553	65	40	45	45	G1/2	179,8	Grundierung	CH-312/B	402,25 €*
3	540	88	107	126	–	1260	150	170	36	545	85	40	45	45	G1/2	249,4	Grundierung	CH-313/B	692,23 €*
3	494	88	107	126	–	1125	150	170	36	499	85	40	45	45	G1/2	249,4	Grundierung	CH-314/B	506,93 €*
3	579	88	107	126	–	1380	150	170	36	584	85	40	45	45	G1/2	249,4	Grundierung	CH-315/B	547,58 €*
1	394	45	61	76	91	1190	108	128	26	409	42	30	45	45	G1/2	130,1	Verzinkung	CH-445/B	406,02 €
2	449	61	76	91	107	1380	128	148	36	464	58	30	45	45	G1/2	179,8	Verzinkung	CH-447/B	513,50 €*
3	497	68	88	107	126	1520	150	170	36	502	65	40	45	45	G1/2	249,4	Grundierung	CH-419/B	711,36 €*
3	543	68	88	107	126	1705	150	170	36	548	65	40	45	45	G1/2	249,4	Grundierung	CH-420/B	550,86 €*
3	582	68	88	107	126	1860	150	170	36	587	65	40	45	45	G1/2	249,4	Grundierung	CH-421/B	744,07 €*
4	494	88	107	126	147	1470	178	198	45	507	85	50	50	50	G1/2	339,4	Grundierung	CH-422/B	1.023,35 €*

* Lieferung per Spedition

Für Lieferungen außerhalb Deutschlands fallen einmalig Speditionskosten an. Klicken Sie auf das Speditionssymbol um die Preisliste anzuzeigen.

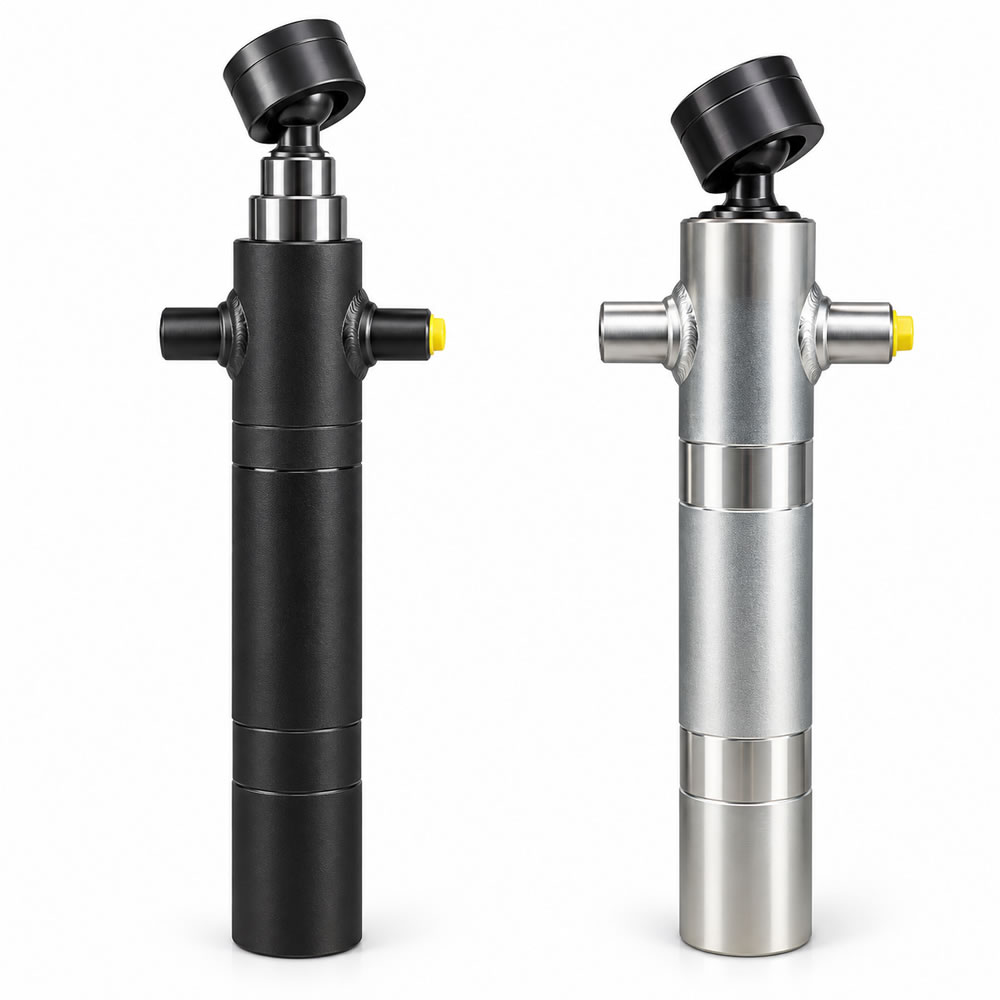

Teleskopzylinder mit Kugelgelenk (Aufhängung H) mit verschiedenem Korrosionsschutz

Einfachwirkende Teleskopzylinder mit Kugelgelenk (Aufhängung H)

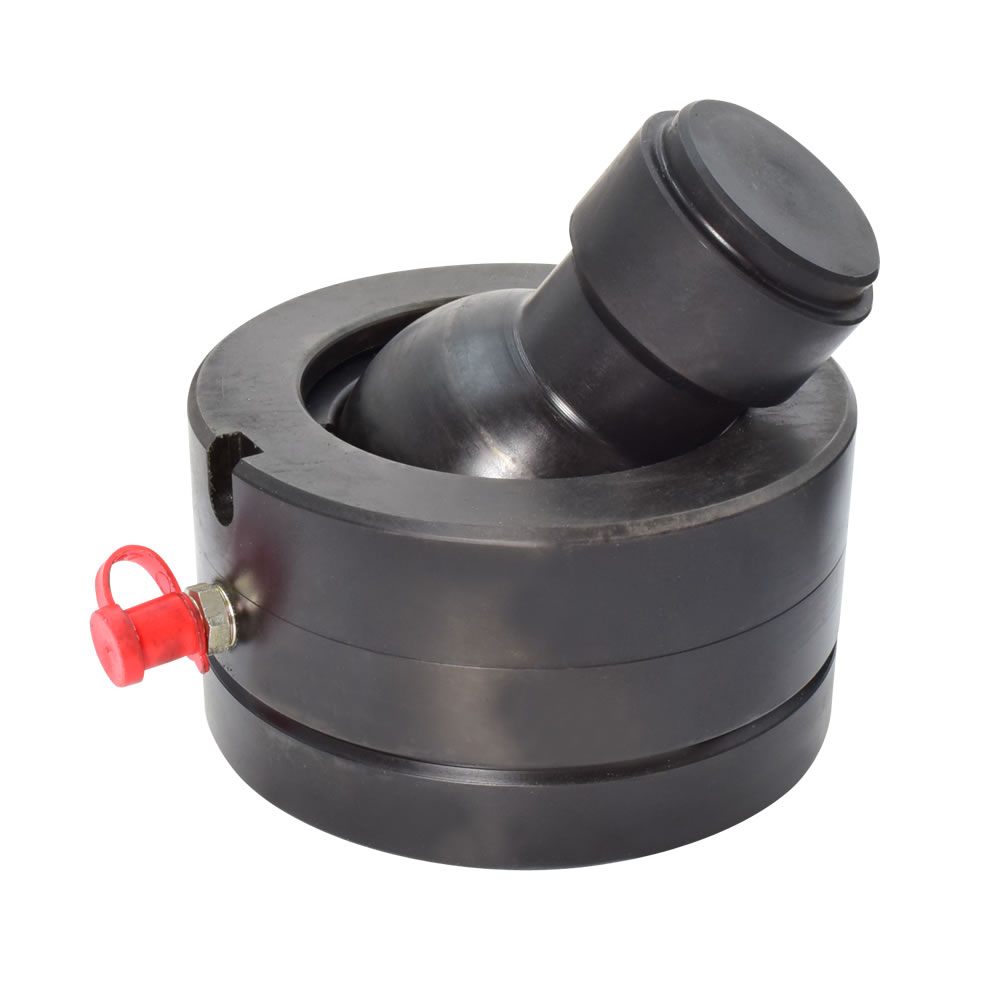

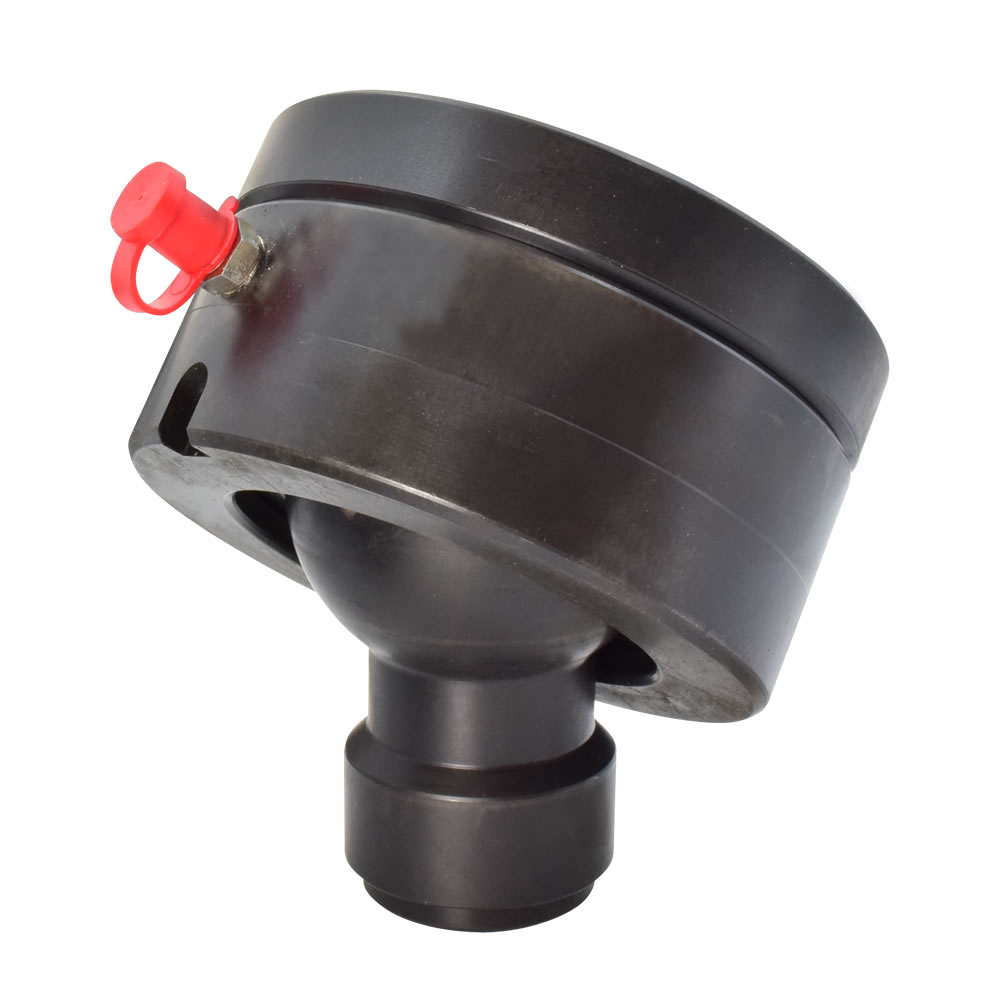

Kugelgelenk aus Stahl

max. Betriebsdruck:

200 bar

max. Hubgeschwindigkeit:

0,2 m/s

Temperaturbereich:

-30°C bis +90°C

Die Teleskopzylinder haben z. T. einige Tage Lieferzeit. Nach Ihrer Bestellung erhalten Sie von uns eine E-Mail, in der wir Ihnen die Lieferzeit mitteilen.

technische Zeichnung

Datenblatt Eigenschaften

KAR	Y (H) mm	ST1 mm	ST2 mm	ST3 mm	ST4 mm	ST5 mm	ST 6 mm	Hub mm	Ø-A mm	C mm	Ø-D mm	E mm	Ø-F mm	K mm	L mm	Ø-Z mm	G	Druck- kraft kN	Korrosions- schutz	Artikel-Nr.	Preis
00	140	45	61	–	–	–	–	390	80	98	44	293	75	70	25	25	M16x1,5	58,4	Verzinkung	CH-294R/H	280,04 €*
00	140	45	61	–	–	–	–	500	80	98	44	348	75	70	25	25	M16x1,5	58,4	Verzinkung	CH-295R/H	286,28 €*
0	147	45	61	–	–	–	–	620	80	100	44	409	75	70	40	40	G1/2	58,4	Verzinkung	CH-296R/H	261,34 €*
0	140	45	61	–	–	–	–	700	80	100	44	449	75	70	40	40	G1/2	58,4	Verzinkung	CH-297R/H	319,22 €*
0	147	45	61	–	–	–	–	820	80	100	44	509	75	70	40	40	G1/2	58,4	Verzinkung	CH-298R/H	336,10 €*
1	167	61	76	–	–	–	–	595	95	115	55	406	95	90	45	45	G1/2	90,7	Verzinkung	CH-201R/H	289,24 €*
1	167	61	76	–	–	–	–	795	95	115	55	506	95	90	45	45	G1/2	90,7	Verzinkung	CH-202R/H	325,49 €*
1	157	68	88	–	–	–	–	950	108	128	66	594	115	90	45	45	G1/2	121,6	Verzinkung	CH-203R/H	395,85 €*
2	187	88	107	–	–	–	–	930	128	148	79	589	135	120	45	45	G1/2	179,8	Verzinkung	CH-204R/H	684,74 €*
1	150	45	61	76	–	–	–	570	95	115	44	293	75	70	45	45	G1/2	90,7	Verzinkung	CH-305R/H	327,20 €
1	150	45	61	76	–	–	–	910	95	115	44	409	75	70	45	45	G1/2	90,7	Verzinkung	CH-306R/H	400,54 €
1	170	61	76	91	–	–	–	875	108	128	55	406	95	90	45	45	G1/2	130,1	Verzinkung	CH-307R/H	429,29 €
1	170	61	76	91	–	–	–	1060	108	128	55	469	95	90	45	45	G1/2	130,1	Verzinkung	CH-308R/H	465,83 €*
2	160	68	88	107	–	–	–	895	128	148	66	418	115	90	45	45	G1/2	179,8	Grundierung	CH-310R/H	530,88 €*
2	160	68	88	107	–	–	–	1160	128	148	66	507	115	90	45	45	G1/2	179,8	Grundierung	CH-311R/H	625,64 €*
2	160	68	88	107	–	–	–	1300	128	148	66	553	115	90	45	45	G1/2	179,8	Grundierung	CH-312R/H	674,47 €*
3	190	88	107	126	–	–	–	1260	150	170	79	545	135	120	45	45	G1/2	249,4	Grundierung	CH-313R/H	663,18 €*
3	190	88	107	126	–	–	–	1125	150	170	79	499	135	120	45	45	G1/2	249,4	Grundierung	CH-314R/H	853,98 €*
3	190	88	107	126	–	–	–	1380	150	170	79	584	135	120	45	45	G1/2	249,4	Grundierung	CH-315R/H	918,99 €*
3	180	88	107	126	–	–	–	1710	150	170	79	694	135	120	45	45	G1/2	249,4	Grundierung	CH-316R/H	1.114,42 €*
1	153	45	61	76	91	–	–	1190	108	128	44	409	75	70	45	45	G1/2	130,1	Verzinkung	CH-445R/H	536,74 €
2	173	61	76	91	107	–	–	1380	128	148	55	464	95	90	45	45	G1/2	179,8	Verzinkung	CH-447R/H	590,63 €*
3	163	68	88	107	126	–	–	1520	150	170	66	502	115	90	45	45	G1/2	249,4	Grundierung	CH-419R/H	802,87 €*
3	163	68	88	107	126	–	–	1705	150	170	66	548	115	90	45	45	G1/2	249,4	Grundierung	CH-420R/H	931,23 €*
3	163	68	88	107	126	–	–	1860	150	170	66	587	115	90	45	45	G1/2	249,4	Grundierung	CH-421R/H	958,34 €*
3	153	68	88	107	126	–	–	2305	150	170	66	697	115	90	45	45	G1/2	249,4	Grundierung	CH-451R/H	1.375,53 €*

* Lieferung per Spedition

Für Lieferungen außerhalb Deutschlands fallen einmalig Speditionskosten an. Klicken Sie auf das Speditionssymbol um die Preisliste anzuzeigen.

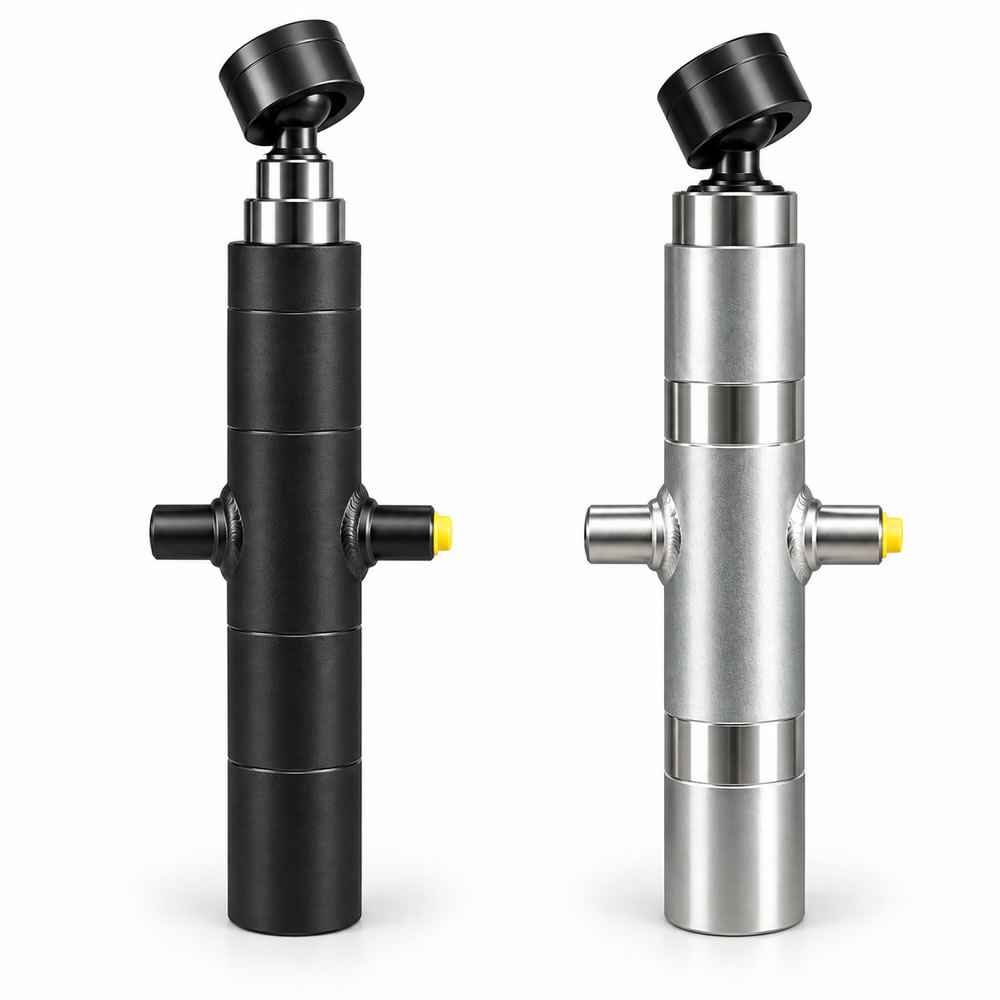

Teleskopzylinder mit Kugelgelenk (Aufhängung I) mit verschiedenem Korrosionsschutz

Einfachwirkende Teleskopzylinder mit Kugelgelenk (Aufhängung I)

Kugelgelenk aus Stahl

max. Betriebsdruck:

200 bar

max. Hubgeschwindigkeit:

0,2 m/s

Temperaturbereich:

-30°C bis +90°C

Die Teleskopzylinder haben z. T. einige Tage Lieferzeit. Nach Ihrer Bestellung erhalten Sie von uns eine E-Mail, in der wir Ihnen die Lieferzeit mitteilen.

technische Zeichnung

Datenblatt Eigenschaften

KAR	Y (I) mm	ST1 mm	ST2 mm	ST3 mm	ST4 mm	ST5 mm	ST 6 mm	Hub mm	Ø-A mm	C mm	Ø-D mm	E mm	Ø-F mm	K mm	L mm	Ø-Z mm	G mm	Druck- kraft kN	Korrosions- schutz	Artikel-Nr.	Preis
1	247	68	88	–	–	–	–	950	108	128	66	594	115	90	45	45	G1/2	121,6	Verzinkung	CH-203R/I	356,88 €
1	260	61	76	91	–	–	–	875	108	128	55	406	95	90	45	45	G1/2	130,1	Verzinkung	CH-307R/I	429,29 €
1	260	61	76	91	–	–	–	1060	108	128	55	469	95	90	45	45	G1/2	130,1	Verzinkung	CH-308R/I	406,54 €*
2	250	68	88	107	–	–	–	895	128	148	66	418	115	90	45	45	G1/2	179,8	Verzinkung	CH-310R/I	530,88 €*
2	250	68	88	107	–	–	–	1160	128	148	66	507	115	90	45	45	G1/2	179,8	Grundierung	CH-311R/I	473,26 €*
2	250	68	88	107	–	–	–	1300	128	148	66	553	115	90	45	45	G1/2	179,8	Grundierung	CH-312R/I	492,95 €*
3	280	88	107	126	–	–	–	1260	150	170	79	545	135	120	45	45	G1/2	249,4	Grundierung	CH-313R/I	876,74 €*
3	280	88	107	126	–	–	–	1125	150	170	79	499	135	120	45	45	G1/2	249,4	Grundierung	CH-314R/I	571,57 €*
3	280	88	107	126	–	–	–	1380	150	170	79	584	135	120	45	45	G1/2	249,4	Grundierung	CH-315R/I	591,26 €*
3	270	88	107	126	–	–	–	1710	150	170	79	694	135	120	45	45	G1/2	249,4	Grundierung	CH-316R/I	843,02 €*
4	270	107	126	147	–	–	–	1670	178	198	79	699	135	120	50	50	G1/2	339,4	Grundierung	CH-317R/I	1.095,06 €*
1	243	45	61	76	91	–	–	1190	108	128	44	409	75	70	45	45	G1/2	130,1	Verzinkung	CH-445R/I	446,00 €
2	263	61	76	91	107	–	–	1380	128	148	55	464	95	90	45	45	G1/2	179,8	Verzinkung	CH-447R/I	590,63 €*
3	253	68	88	107	126	–	–	1520	150	170	66	502	115	90	45	45	G1/2	249,4	Grundierung	CH-419R/I	863,58 €*
3	253	68	88	107	126	–	–	1705	150	170	66	548	115	90	45	45	G1/2	249,4	Grundierung	CH-420R/I	739,62 €*
3	253	68	88	107	126	–	–	1860	150	170	66	587	115	90	45	45	G1/2	249,4	Grundierung	CH-421R/I	761,12 €*
3	243	68	88	107	126	–	–	2305	150	170	66	697	115	90	45	45	G1/2	249,4	Grundierung	CH-451R/I	1.375,53 €*
4	273	88	107	126	147	–	–	1470	178	198	79	507	135	120	50	50	G1/2	339,4	Grundierung	CH-422R/I	1.204,18 €*
4	273	88	107	126	147	–	–	1810	178	198	79	592	135	120	50	50	G1/2	339,4	Grundierung	CH-423R/I	1.399,49 €*
4	273	88	107	126	147	–	–	2250	178	198	79	702	135	120	50	50	G1/2	339,4	Grundierung	CH-424R/I	1.561,36 €*
5	273	107	126	147	170	–	–	2200	204	238	79	702	135	120	50	50	G1/2	454,0	Grundierung	CH-425R/I	1.584,90 €*
5	266	88	107	126	147	170	–	1805	204	238	79	510	135	110	50	50	G1/2	454,0	Grundierung	CH-525R/I	1.860,58 €*
5	266	88	107	126	147	170	–	2230	204	238	79	595	135	110	50	50	G1/2	454,0	Grundierung	CH-526R/I	1.569,50 €*
5	266	88	107	126	147	170	–	2780	204	238	79	705	135	110	50	50	G1/2	454,0	Grundierung	CH-527R/I	2.427,58 €*
3	163	68	88	107	126	–	–	910	150	170	66	349	115	90	45	45	G1/2	249,4	Grundierung	CH-550R/I	476,05 €*

* Lieferung per Spedition

Für Lieferungen außerhalb Deutschlands fallen einmalig Speditionskosten an. Klicken Sie auf das Speditionssymbol um die Preisliste anzuzeigen.

Einfachwirkender Teleskopzylinder mit Anschraubkugelpfanne

Einfachwirkende Teleskopzylinder mit Anschraubkugelpfanne

für leichte Kipper

max. Betriebsdruck:

200 bar

max. Hubgeschwindigkeit:

0,2 m/s

Temperaturbereich:

-30°C bis +90°C

Die Teleskopzylinder haben z. T. einige Tage Lieferzeit. Nach Ihrer Bestellung erhalten Sie von uns eine E-Mail, in der wir Ihnen die Lieferzeit mitteilen.

passenden Kardanring bestellen	Y (I) mm	ST1 mm	ST2 mm	ST3 mm	ST4 mm	ST5 mm	Hub mm	G mm	C mm	E mm	D mm	B mm	Druckkraft/ Kugelkraft kN	Korrosionsschutz	Artikel-Nr.	Preis
KAR/1	143	45	61	76	-	-	570	95	115	293	45	45	80	Verzinkung	CH-3305	327,71 €
KAR/1	146	45	61	76	91	-	726	108	128	293	40	40	80	Verzinkung	CH-3405	414,08 €
KAR/1	180	45	61	76	-	-	730	95	128	348	40	40	80	Verzinkung	CH-3395	340,29 €
KAR/2	186	45	61	76	91	107	875	128	148	288	45	45	80	Verzinkung	CH-3585	513,50 €
KAR/1	143	45	61	76	-	-	912	95	115	409	45	45	80	Verzinkung	CH-3306	366,53 €
KAR/1	186	45	61	76	91	-	945	108	128	348	40	40	80	Verzinkung	CH-3495	433,24 €
KAR/1	180	45	61	76	-	-	1030	95	128	449	40	40	80	Verzinkung	CH-3397	426,66 €
KAR/2	186	45	61	76	91	107	1150	128	148	343	45	45	80	Verzinkung	CH-3595	588,32 €
KAR/1	146	45	61	76	91	-	1190	108	128	409	45	45	80	Verzinkung	CH-3445	506,19 €
KAR/1	170	45	61	76	91	-	1348	108	128	440	40	40	80	Verzinkung	CH-3497	520,68 €
KAR/2	139	45	61	76	91	107	1475	128	148	424	45	45	80	Verzinkung	CH-3598	571,12 €*

* Lieferung per Spedition

Für Lieferungen außerhalb Deutschlands fallen einmalig Speditionskosten an. Klicken Sie auf das Speditionssymbol um die Preisliste anzuzeigen.

Dichtsätze für einfachwirkende Teleskopzylinder

Inhalt kann vom Produktbild abweichen

passend für ST1 mm	ST2 mm	ST3 mm	ST4 mm	ST5 mm	ST 6 mm	Artikel-Nr.	Preis
30	45	-	-	-	-	CH-DI-RT23	16,42 €
45	61	-	-	-	-	CH-DI-RT24	17,81 €
61	76	-	-	-	-	CH-DI-RT26	17,79 €
68	88	-	-	-	-	CH-DI-RT27	23,13 €
88	107	-	-	-	-	CH-DI-RT28	28,13 €
30	45	61	-	-	-	CH-DI-RT33	29,07 €
45	61	76	-	-	-	CH-DI-RT34	29,07 €
61	76	91	-	-	-	CH-DI-RT36	31,42 €
68	88	107	-	-	-	CH-DI-RT37	40,44 €
88	107	126	-	-	-	CH-DI-RT38	42,52 €
107	126	147	-	-	-	CH-DI-RT17	54,23 €
45	61	76	91	-	-	CH-DI-RT44	40,48 €
61	76	91	107	-	-	CH-DI-RT46	46,76 €
68	88	107	126	-	-	CH-DI-RT47	54,81 €
88	107	126	147	-	-	CH-DI-RT48	68,63 €
107	126	147	170	-	-	CH-DI-RT49	83,81 €
126	147	170	200	-	-	CH-DI-RT41	145,63 €
45	61	76	91	107	-	CH-DI-RT54	47,48 €
88	107	126	147	170	-	CH-DI-RT58	90,29 €
107	126	147	170	200	-	CH-DI-RT59	139,18 €
88	107	126	147	170	200	CH-DI-RT66	144,70 €

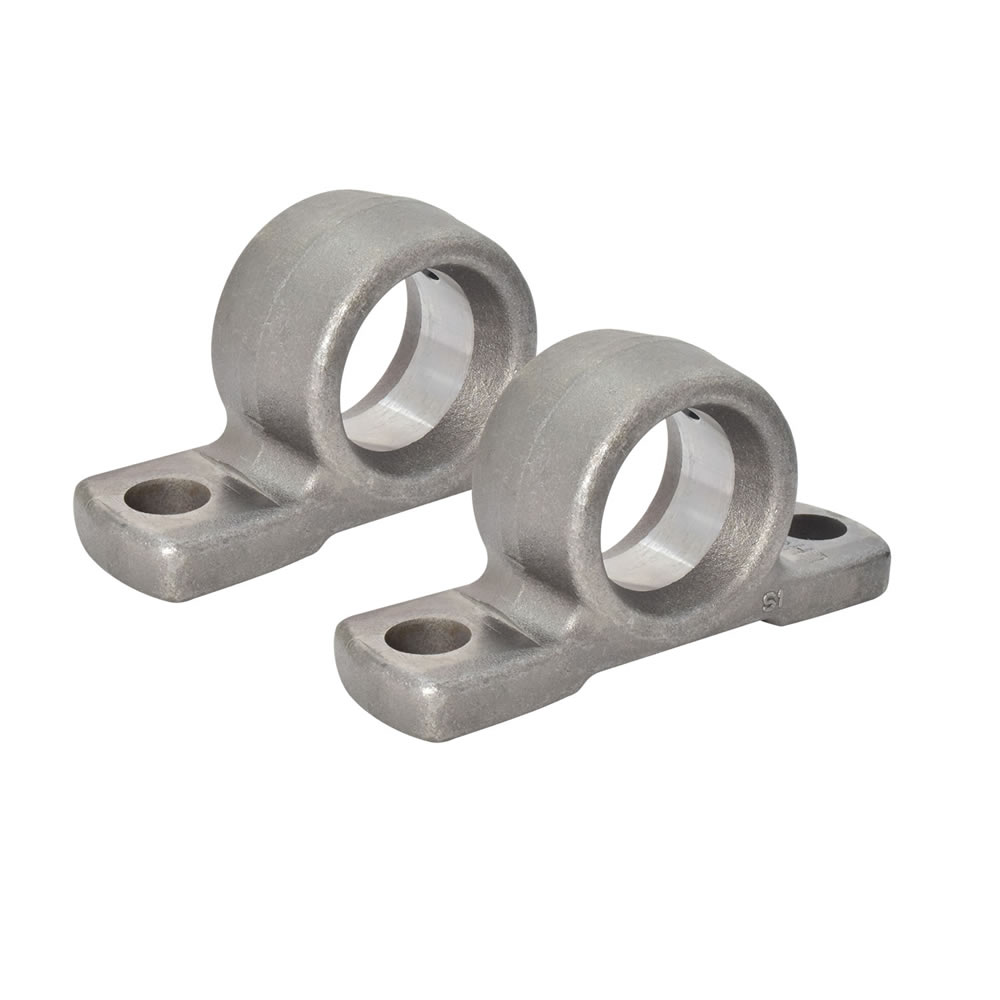

Lagerbockpaar, schraubbar

Technische Zeichnung

Ø-A mm	B mm	C mm	Ø-D mm	Artikel-Nr.	Preis
40	35	14	65	CH-126/P	33,27 €
45	35	14	65	CH-127/P	33,27 €
50	41	14	72	CH-128/P	38,40 €

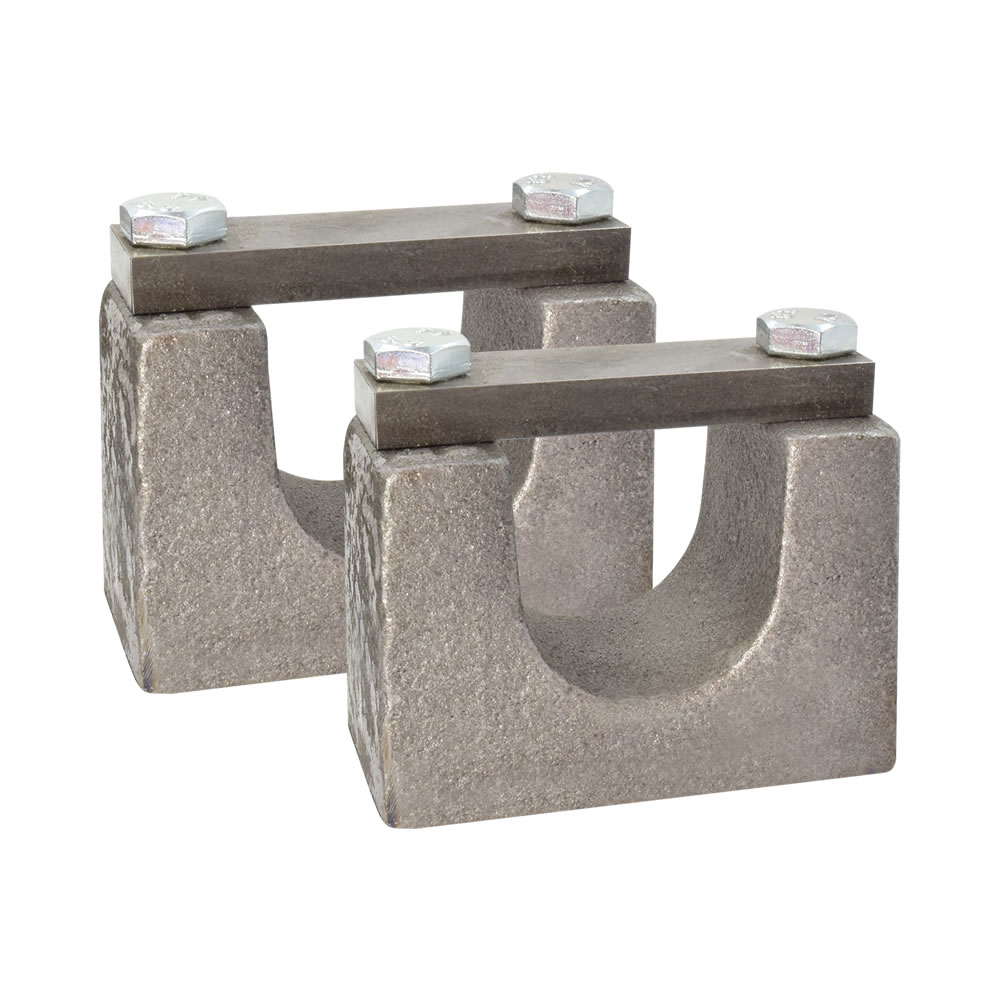

Lagerbockpaar, schweißbar

Technische Zeichnung

A mm	B mm	C mm	D mm	Artikel-Nr.	Preis
25	25	55	27	CH-125/S	31,01 €
40	43	97	52	CH-140/S	60,46 €
45	43	97	47	CH-145/S	67,75 €
50	41	97	52	CH-150/S	71,92 €

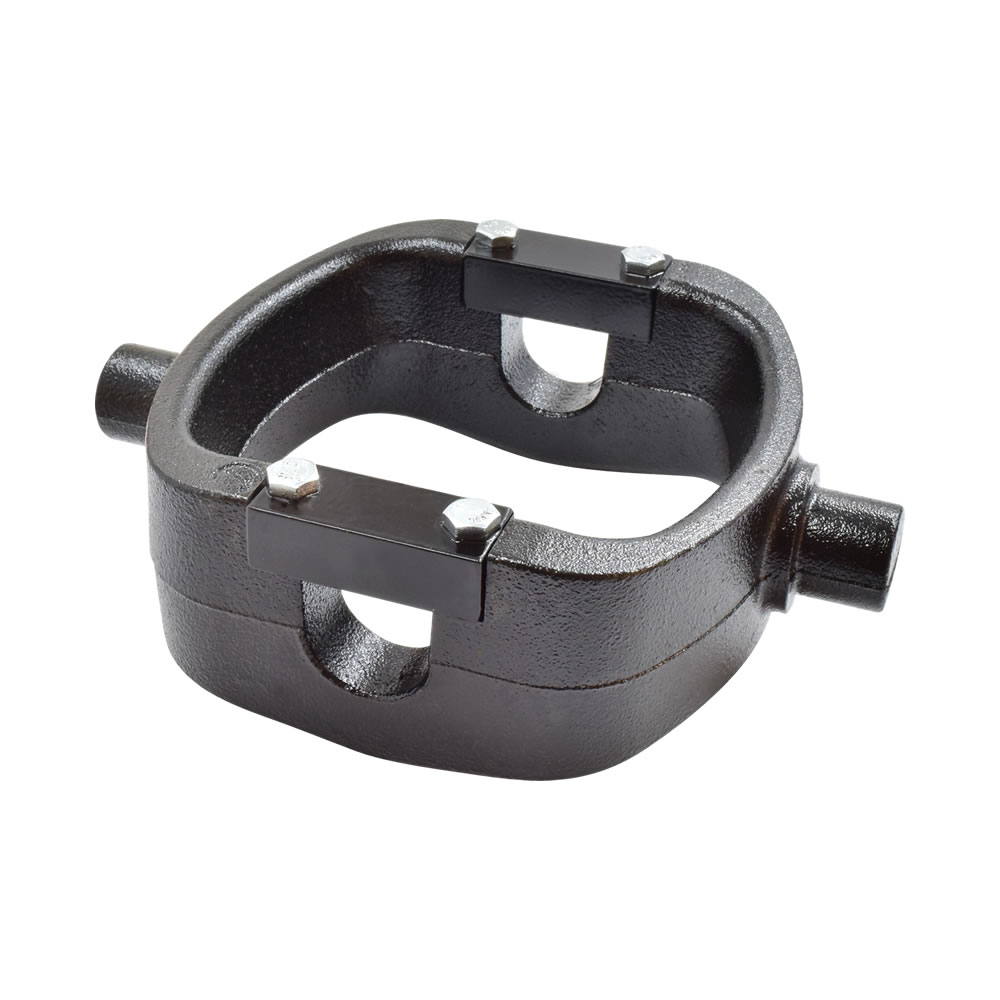

Kardanring

Technische Zeichnung

KAR	A mm	B mm	C mm	Ø-D mm	F mm	zulässige Traglast	Artikel-Nr.	Preis
00	152	25	102	25	20	30kN	CH-KAR/00	75,37 €
0	152	40	102	25	20	30kN	CH-KAR/0	87,06 €
1	225	45	130	40	40	80kN	CH-KAR/1	97,56 €
2	230	45	150	40	40	100kN	CH-KAR/2	99,83 €
3	270	45	173	45	40	150kN	CH-KAR/3	221,01 €
4	310	50	200	50	50	200kN	CH-KAR/4	374,97 €
5	390	50	243	50	50	250kN	CH-KAR/5	361,73 €

Anschweißkugelpfanne

Technische Zeichnung

Ø-A mm	Ø-B mm	Ø-C mm	D mm	E mm	F mm	zulässige Traglast	Artikel-Nr.	Preis
44	75	24	46	70	5	80kN	CH-123/R	77,77 €
55	95	34	51	90	5	140kN	CH-124/R	106,03 €
66	115	34	60	90	5	220kN	CH-125/R	136,20 €
79	135	71	72	107	50	320kN	CH-126/R	195,72 €

Teleskopzylinder

Einfachwirkende Teleskopzylinder (Aufhängung H)

max. Betriebsdruck:

max. Hubgeschwindigkeit:

Temperaturbereich:

Einfachwirkende Teleskopzylinder (Aufhängung I)

max. Betriebsdruck:

max. Hubgeschwindigkeit:

Temperaturbereich:

Einfachwirkende Teleskopzylinder (Aufhängung B)

max. Betriebsdruck:

max. Hubgeschwindigkeit:

Temperaturbereich:

Einfachwirkende Teleskopzylinder mit Kugelgelenk (Aufhängung H)

max. Betriebsdruck:

max. Hubgeschwindigkeit:

Temperaturbereich:

Einfachwirkende Teleskopzylinder mit Kugelgelenk (Aufhängung I)

max. Betriebsdruck:

max. Hubgeschwindigkeit:

Temperaturbereich:

Einfachwirkende Teleskopzylinder mit Anschraubkugelpfanne

max. Betriebsdruck:

max. Hubgeschwindigkeit:

Temperaturbereich:

Dichtsätze für einfachwirkende Teleskopzylinder

Lagerbockpaar, schraubbar

Lagerbockpaar, schweißbar

Kardanring

Anschweißkugelpfanne

Einfachwirkende Teleskopzylinder
(Aufhängung H)

Einfachwirkende Teleskopzylinder
(Aufhängung I)

Einfachwirkende Teleskopzylinder
(Aufhängung B)
