Anschlussadapter für Hochdruckreinigung

Schlauchverbinder, kurze Ausführung, M22x1,5

Schlauchverbinder

Zum Verbinden von zwei Hochdruckschläuchen.

M22x1,5, lange Ausführung

M21x1,5, kurze Ausführung

Gewinde	passend für	Artikel-Nr.	Preis
kurz M22x1,5 Außengewinde	Kärcher	KR-SV1	2,57 €
lang M22x1,5 Außengewinde	Kärcher	KR-SV2	6,66 €
kurz M21x1,5 Außengewinde	WAP	KR-SV3	3,17 €

Schlauchverbinder

Zum Verbinden von zwei Hochdruckschläuchen.
- einerseits mit TR22 Außengewinde für Kärcher EasyLock
- andererseits mit M22x1,5 Außengewinde, passend für Kärcher
- Alternative zu Adpter Typ 1

M22x1,5 Außengewinde Schlauchverbinder, kurze Ausführung, M22x1,5

Menge	Anschluss links		Anschluss rechts		Artikel-Nr.	Preis
	TR22 Außengewinde für Kärcher EasyLock		M22x1,5 Außengewinde, passend für Kärcher		KR-SV4	21,87 €

Schlauchverbinder

Zum Verbinden von zwei Hochdruckschläuchen.
- beiderseits mit TR22 Außengewinde für Kärcher EasyLock
- Alternative zu Adpter Typ 9

Menge	Artikel-Nr.	Preis
	KR-SV5	25,09 €

Geräte-Anschlussadapter-Set Universal (13-teilig)

Dieses Adapter-Set ermöglicht das Anschließen eines Standard- Schlauches mit Überwurfmutter M22x1,5 an fast jeden Hochdruckreiniger.
Im Set enthalten sind:
- Einerseits Außengewinde M22x1,5 (für den Schlauchanschluss)
- Andererseits wechselbare Geräteanschlüsse (incl. aller benötigten Dichtringe): Überwurfmutter M16x1,5 + M18x1,5 + M21x1,5 + G1/4 + G3/8 + G1/2 Außengewinde M14x1,5 + G1/4A + G3/8A
Achtung: Die Adapter KR-AD2, KR-AD3 und KR-AD4 gehören nicht zum Set!

Menge	Artikel-Nr.	Preis
	KR-AD1	30,23 €

IG1/8, IG1/4, IG3/8, IG1/2 Handverschraubungen

Handverschraubungen

Werkstoff:

Messing, Überwurfmutter: kunststoffummantelt

HV22-IG1/4-6KT Handverschraubung

HV22-AG1/4, HV22-AG3/8, HV22-AG1/2 Handverschraubung

HV22-CEL12 Handverschraubung

HV21-IG1/8, HV21-IG1/4, HV21-IG3/8 Handverschraubung

HV21-AG1/4, HV21-AG3/8 Handverschraubung

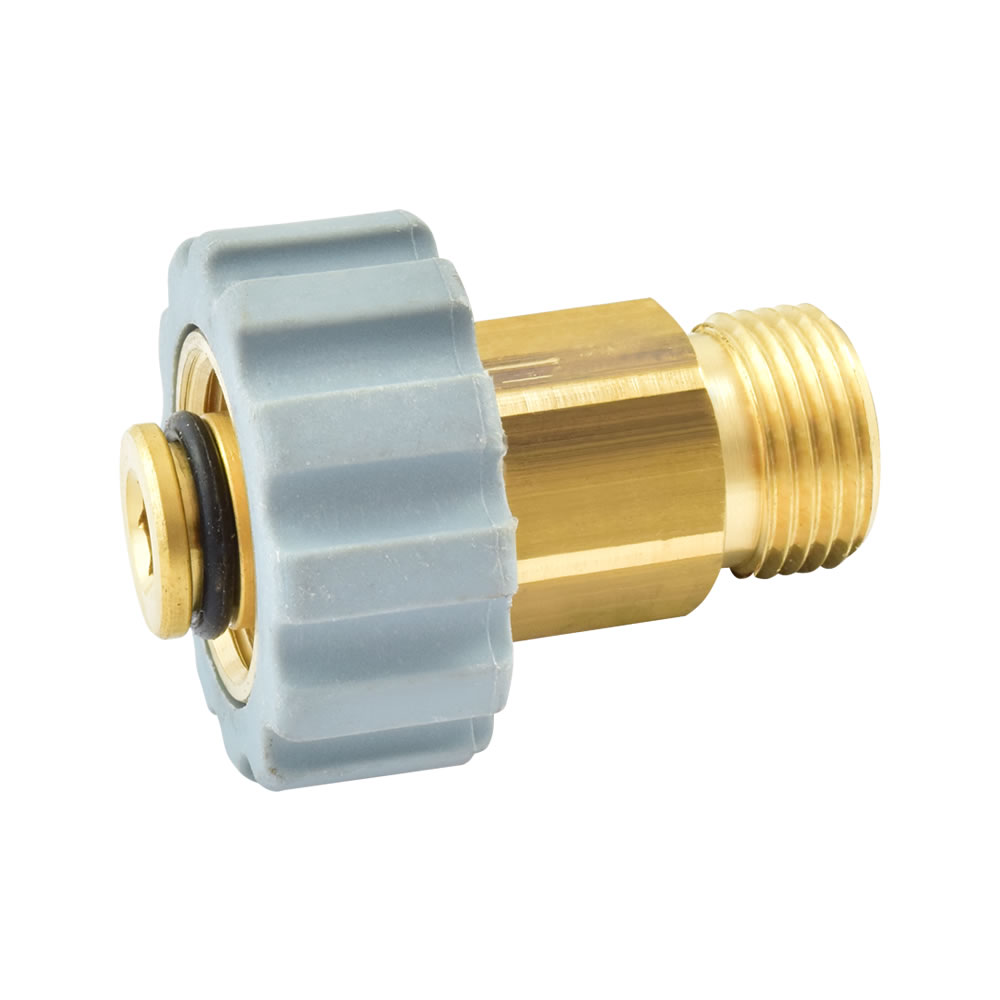

HV21-CEL12 Handverschraubung

HV1/2"-IG1/4 Handverschraubung

HV1/2"-SPEZIAL-AG3/8 Handverschraubung

Gewinde der Überwurfmutter	Gewinde der Gegenseite	Abbildung	Artikel-Nr.	Preis
M22x1,5	G1/8-Innen	1	KR-HV22-IG1/8	6,13 €
M22x1,5	G1/4-Innen	1	KR-HV22-IG1/4	5,24 €
M22x1,5 6-kant (verdrehgesichert)	G1/4-Innen	2	KR-HV22-IG1/4-6KT	7,26 €
M22x1,5	G3/8-Innen	1	KR-HV22-IG3/8	5,24 €
M22x1,5	G1/2-Innen	1	KR-HV22-IG1/2	7,99 €
M22x1,5	G1/4A-Außen	3	KR-HV22-AG1/4	5,24 €
M22x1,5	G3/8A-Außen	3	KR-HV22-AG3/8	5,24 €
M22x1,5	G1/2A-Außen	3	KR-HV22-AG1/2	6,72 €
M22x1,5	M18x1,5-AG (CEL12)	4	KR-HV22-CEL12	5,99 €
M21x1,5	G1/8-Innen	5	KR-HV21-IG1/8	6,21 €
M21x1,5	G1/4-Innen	5	KR-HV21-IG1/4	5,44 €
M21x1,5	G3/8-Innen	5	KR-HV21-IG3/8	5,44 €
M21x1,5	G1/4A-Außen	6	KR-HV21-AG1/4	5,44 €
M21x1,5	G3/8A-Außen	6	KR-HV21-AG3/8	5,65 €
M21x1,5	M18x1,5-AG (CEL12)	7	KR-HV21-CEL12	6,23 €
G1/2	G1/4-Innen	8	KR-HV1/2"-IG1/4	auf Anfrage
G1/2 mit Zapfen 11mm	G3/8A-Außen	9	KR-HV1/2"-SPEZIAL-AG3/8	auf Anfrage

Gegennippel

Werkstoff:

Messing

Außengewinde Schlauchanschluss	Gewinde der Gegenseite	Abbildung	Artikel-Nr.	Preis
M22x1,5	G1/8-Innen	1	KR-GN22-IG1/8	2,59 €
M22x1,5	G1/4-Innen	1	KR-GN22-IG1/4	2,12 €
M22x1,5 6-kant (verdrehgesichert)	G1/4-Innen	2	KR-GN22-IG1/4-6KT	3,78 €
M22x1,5	G3/8-Innen	1	KR-GN22-IG3/8	2,12 €
M22x1,5	G1/2-Innen	1	KR-GN22-IG1/2	5,07 €
M22x1,5	G1/4A-Außen	3	KR-GN22-AG1/4	2,12 €
M22x1,5	G3/8A-Außen	3	KR-GN22-AG3/8	2,12 €
M22x1,5	G1/2A-Außen	3	KR-GN22-AG1/2	2,35 €
M21x1,5	G1/8-Innen	1	KR-GN21-IG1/8	4,19 €
M21x1,5	G1/4-Innen	1	KR-GN21-IG1/4	2,61 €
M21x1,5	G3/8-Innen	1	KR-GN21-IG3/8	4,04 €
M21x1,5	G1/4A-Außen	3	KR-GN21-AG1/4	4,04 €
M21x1,5	G3/8A-Außen	3	KR-GN21-AG3/8	2,61 €

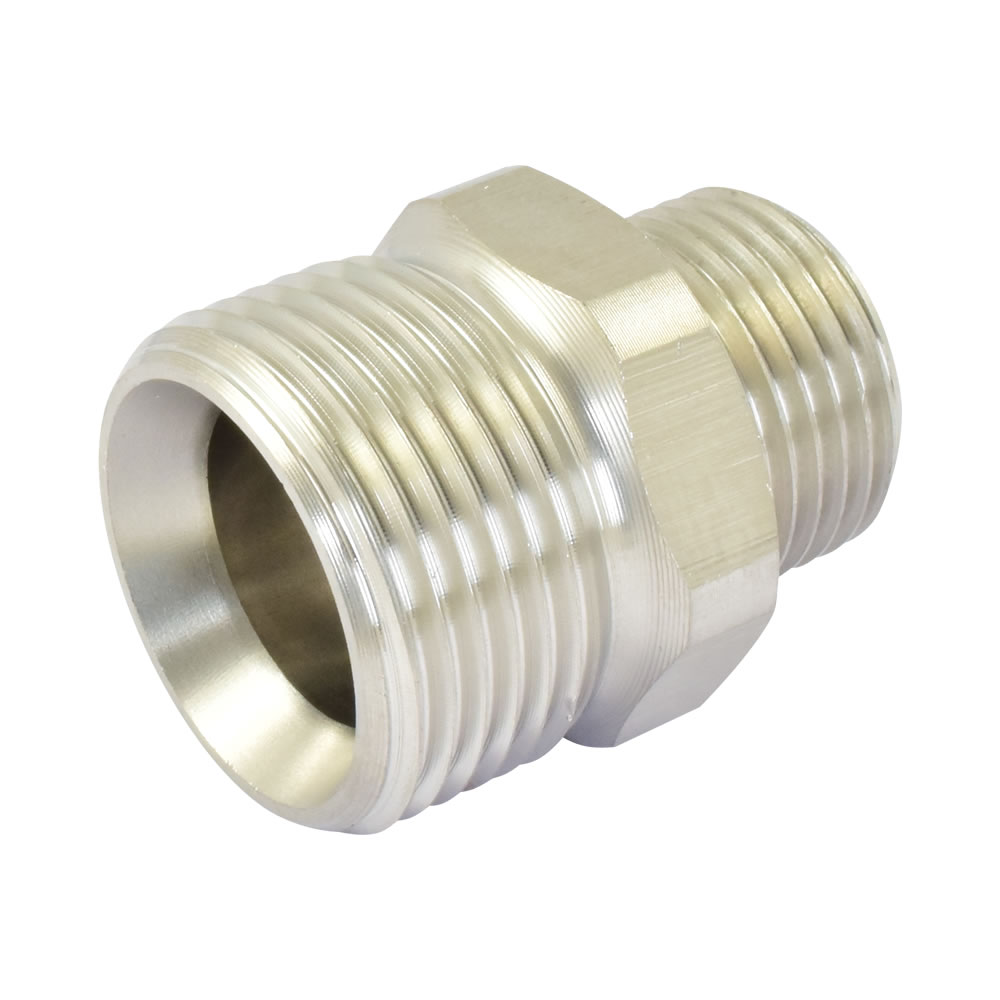

Gegennippel Edelstahl

Gegennippel

Werkstoff:

Edelstahl

Außengewinde Schlauchanschluss	Gewinde der Gegenseite	Artikel-Nr.	Preis
M22x1,5	G1/4A	KR-GN22-AG1/4/71	10,86 €
M22x1,5	G3/8A	KR-GN22-AG3/8/71	10,86 €
M22x1,5	G1/2A	KR-GN22-AG1/2/71	10,86 €

Muffe G1/4

Muffe

- beiderseits Innengewinde

Reduziermuffe G1/4 x G1/8

Menge	Innengewinde		Werkstoff		Artikel-Nr.	Preis
	G1/4"		Stahl, verzinkt		KR-MU1	1,12 €
	G1/4" x G1/8"		Messing		KR-MU2	2,96 €

Adapter für Kärcher KR-AD18

Adapter für Kärcher

KR-AD18

KR-AD19

KR-AD20

KR-AD21

KR-AD22

Anschluss links	Anschluss rechts	Artikel-Nr.	Preis
TR22IG für Easy!Lock Pistole	M22x1,5AG	KR-AD18	19,06 €
TR22IG für Easy!Lock Pistole	G3/8"AG	KR-AD19	17,01 €
TR22IG für Easy!Lock Pistole	G3/8"IG	KR-AD20	18,58 €
TR20IG für Easy!Lock Lanze	M18x1,5AG fld.	KR-AD21	14,55 €
TR20AG Easy!Lock Düsenaufnahme	G1/4"IG	KR-AD22	16,53 €

Geräte-Anschlussadapter (z. B. Kärcher® System 2000)

Dieser Adapter wird zum Verbinden eines Standard-Schlauches mit Überwurfmutter M22x1,5 an einen Hochdruckreiniger mit dem langen Außengewinde M22x1,5 mit Bund benötigt.
- Einerseits lange Überwurfmutter M22x1,5 (kunststoff- umspritzt)
- Andererseits Außengewinde M22x1,5 (für den Schlauchanschluss)

Menge	Anschluss links		Anschluss rechts		Artikel-Nr.	Preis
	Überwurfmutter M22x1,5		Außengewinde M22x1,5		KR-AD2	6,79 €

KR-AD9

Verbindungsadapter

AD8

KR-AD9

KR-AD10

KR-AD12

KR-AD13

KR-AD14

KR-AD15

KR-AD16

KR-AD17

KR-BJ9

Verbindung	Artikel-Nr.	Preis
Kärcher-Lanze (M22x1,5-AG) mit Kränzle-Pistole (M22x1,5-AG-6KT)	KR-AD8	5,63 €
Kränzle-Lanze (M22x1,5-IG) mit Kärcher-Pistole (M22x1,5-IG-6KT)	KR-AD9	11,90 €
Kränzle-Schlauch (M22x1,5-AG) mit WAP-Hochdruckreiniger (M21x1,5/M18x1,5)	KR-AD10	12,61 €
Wap-Schlauch (M21x1,5/M18x1,5-AG) mit Kärcher-Hochdruckreiniger (M22x1,5)	KR-AD12	11,73 €
PI1/PI2 (3/8"AG) auf PI10 (Steckmuffe 10mm)	KR-AD13	17,14 €
Kärcherpistole PI10 (Stecknippel 10mm) auf M22x1,5 AG	KR-AD14	6,89 €
Schlauch (M22x1,5 AG) mit Kärcherpistole PI10 (Stecknippel 10mm)	KR-AD15	17,03 €
Kärcherpistole PI11 (Stecknippel 11mm) mit M22x1,5 AG	KR-AD16	28,30 €
WAP-Lanze (M21x1,5-AG) mit Kränzle-Pistole (M22x1,5-AG-6KT)	KR-AD17	6,72 €
Quick-Connect (Stecknippel 8,8mm) mit M22x1,5 AG	KR-BJ9	14,90 €

KR-AD3 Geräte-Anschlussadapter (z. B. für WAP)

Geräte-Anschlussadapter (z. B. für WAP)

Dieser Adapter wird zum Verbinden eines Standard-Schlauches mit Überwurfmutter M21x1,5 oder M18x1,5 an einen Hochdruckreiniger mit Innengewinde benötigt.

KR-AD4 Geräte-Anschlussadapter

KR-AD6 Geräte-Anschlussadapter

KR-AD7 Geräte-Anschlussadapter

Gewinde schlauchseitig	Gewinde geräteseitig	D mm	Artikel-Nr.	Preis
AG M21x1,5 oder M18x1,5 (wechselbar)	M24x1,5 mit zusätzlichem IG M10x1	18	KR-AD3	16,19 €
AG M21x1,5 oder M18x1,5 (wechselbar)	M27x1,5 mit zusätzlichem IG M10x1	24	KR-AD4	22,16 €
IG G3/8	M24x1,5 mit zusätzlichem IG M10x1	18	KR-AD6	12,69 €
IG G3/8	M27x1,5 mit zusätzlichem IG M10x1	24	KR-AD7	18,66 €
