Startseite | Hydraulikkomponenten | Hydraulikzylinder | Teleskopzylinder | Einfachwirkender Teleskopzylinder, dreistufig, Hub 570mm

Einfachwirkender Teleskopzylinder, dreistufig, Hub 570mm

/hydraulik/thumbs/teleskopzylinder_aufh_b_klein.jpg

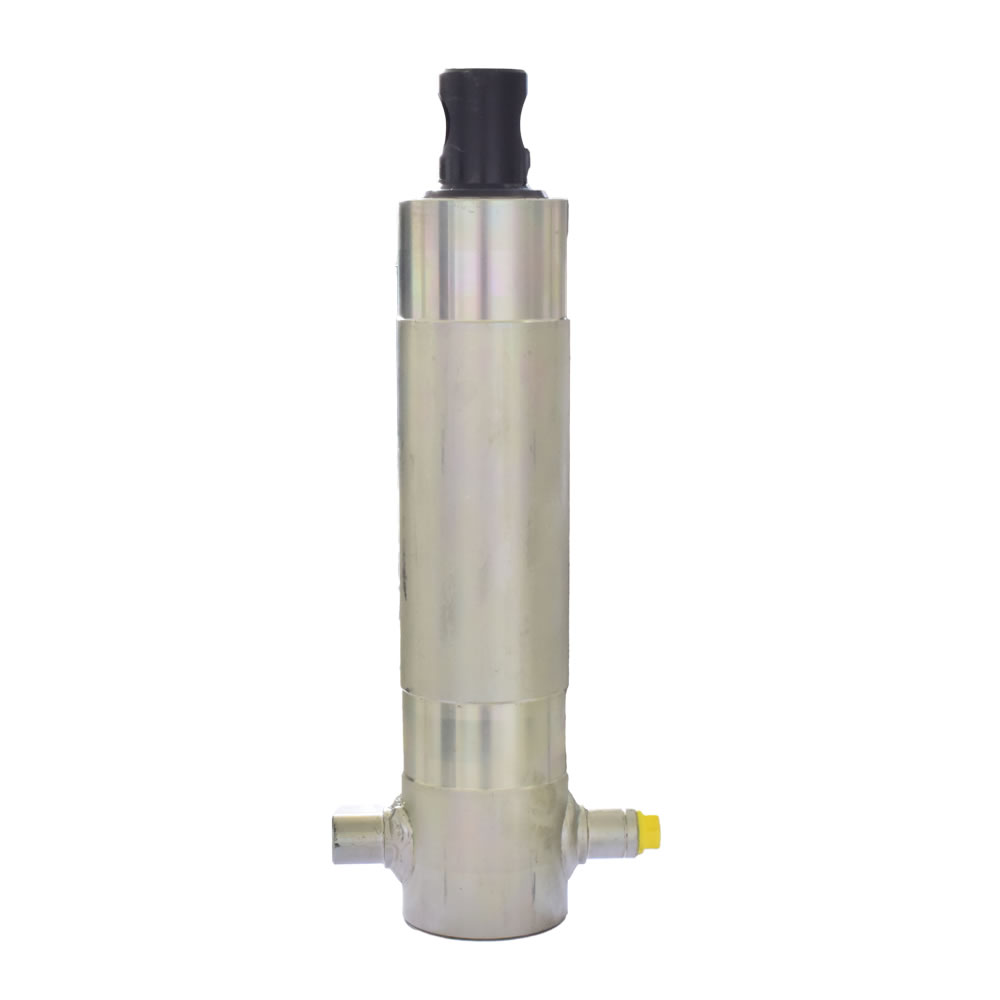

Teleskopzylinder

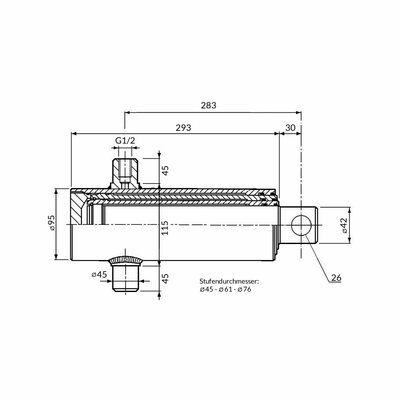

Teleskopzylinder - technische Zeichnung
245,73  €
Preis inkl. 19,00% Mwst.
Auf Lager - Kostenloser Versand innerhalb Deutschlands
Artikel-Nr.: CH-305/B
  • Qualitätsprodukt der Marke Chapel
  • Einfachwirkend
  • Dreistufig
  • Hub: 570mm
  • Druckkraft: 90,7kN

Einfachwirkender Teleskopzylinder, dreistufig, Hub 570mm

Dieser einfachwirkende Teleskopzylinder ist ein Qualitätsprodukt der Marke Chapel.
Die normale Funktion eines einfachwirkenden Teleskopzylinders besteht im Anheben eines Kippbehälters zur allmählichen Ausschüttung der Last auf seinem gesamten Hub unter Einhaltung der Gebrauchs- und Sicherheitsbestimmungen. Der Teleskopzylinder benötigt wegen seiner Stufenbauform eine geringere Einbaulänge als ein einfacher Hydraulikzylinder, bei gleichem Hub. Der Teleskopzylinder ist einfachwirkend und muss durch das Gewicht der Hublast eingefahren werden.

Eigenschaften

  • Hub: 570mm
  • dreistufig
  • Druckkraft 1. Stufe: 31,8kN
  • Druckkraft 2. Stufe: 58,4kN
  • Druckkraft 3. Stufe: 90,7kN
  • Max. Hubgeschwindigkeit: 0,2 m/s
  • Max. Betriebsdruck: 200 bar
  • Prüfdruck: 300 bar
  • Temperaturbereich: - 30 °C bis + 90 °C
  • Mineralisches Hydrauliköl
  • Passender Kardanring: CH-KAR/1

Abmessungen

  • Y(B): 283mm
  • 1. Stufe ST 1: 45mm
  • 2. Stufe ST 2: 61mm
  • 3. Stufe ST 3: 76mm
  • A: 95mm
  • C: 115mm
  • D: 26mm
  • E: 293mm
  • F: 42mm
  • K: 30mm
  • L: 45mm
  • Z: 45mm
  • G: G1/2
Hersteller: Chapel, Hersteller-Nr.: CH-305/B, EAN: 4051354171843
