Einfachwirkender Teleskopzylinder mit Kugelgelenk, vierstufig, Hub 1380mm

/hydraulik/thumbs/teleskopzylinder-kugelgelenk-auhaengung-h.jpg

429,72 €

Preis inkl. 16,00% Mwst.

Artikel-Nr.: CH-447R/H

Qualitätsprodukt der Marke Chapel
Einfachwirkend
Mit Stahl-Kugelgelenk
Vierstufig
Hub: 1380mm
Druckkraft: 179,8kN

Beschreibung

Einfachwirkender Teleskopzylinder mit Kugelgelenk, vierstufig, Hub 1380mm

Dieser einfachwirkende Teleskopzylinder mit Kugelgelenk ist ein Qualitätsprodukt der Marke Chapel.
Die normale Funktion eines einfachwirkenden Teleskopzylinders besteht im Anheben eines Kippbehälters zur allmählichen Ausschüttung der Last auf seinem gesamten Hub unter Einhaltung der Gebrauchs- und Sicherheitsbestimmungen. Der Teleskopzylinder benötigt wegen seiner Stufenbauform eine geringere Einbaulänge als ein einfacher Hydraulikzylinder, bei gleichem Hub. Der Teleskopzylinder ist einfachwirkend und muss durch das Gewicht der Hublast eingefahren werden. Das Kugelgelenk ermöglicht einen optimalen Einbau, selbst bei beschränkten Einbaumöglichkeiten.

Eigenschaften

Hub: 1380mm
vierstufig
Druckkraft 1. Stufe: 58,4kN
Druckkraft 2. Stufe: 90,7kN
Druckkraft 3. Stufe: 130,1kN
Druckkraft 4. Stufe: 179,8kN
Max. Hubgeschwindigkeit: 0,2 m/s
Max. Betriebsdruck: 200 bar
Prüfdruck: 300 bar
Temperaturbereich: - 30 °C bis + 90 °C
Mineralisches Hydrauliköl
Passender Kardanring: CH-KAR/2

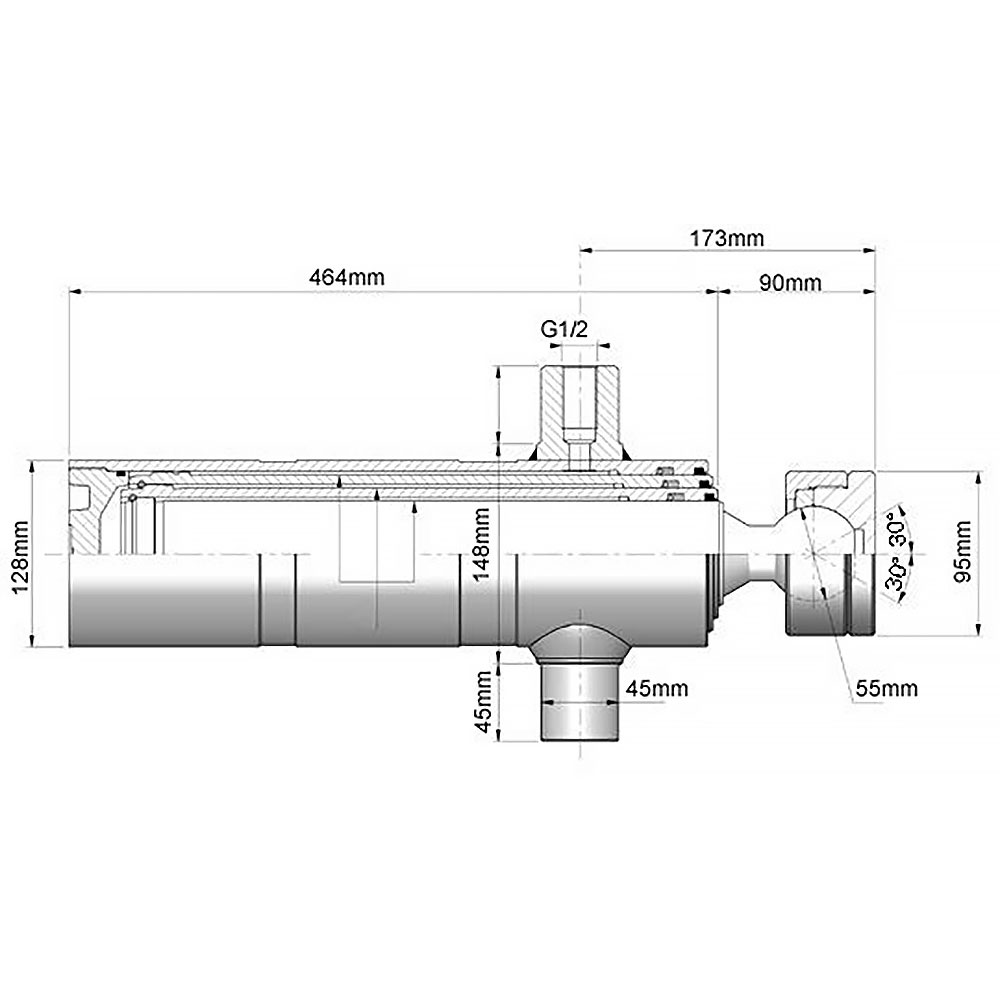

Abmessungen

Y(H): 173mm
1. Stufe ST 1: 61mm
2. Stufe ST 2: 76mm
3. Stufe ST 3: 91mm
4. Stufe ST 4: 107mm
A: 128mm
C: 148mm
D: 55mm
E: 464mm
F: 95mm
K: 90mm
L: 45mm
Z: 45mm
G: G1/2

Hersteller: Chapel, Hersteller-Nr.: CH-447R/H, EAN: 4051354035800
