Einfachwirkender Teleskopzylinder mit Kugelgelenk, zweistufig, Hub 795mm
Dieser einfachwirkende Teleskopzylinder mit Kugelgelenk ist ein Qualitätsprodukt der Marke Chapel.
Die normale Funktion eines einfachwirkenden Teleskopzylinders besteht im Anheben eines Kippbehälters
zur allmählichen Ausschüttung der Last auf seinem gesamten Hub unter Einhaltung der
Gebrauchs- und Sicherheitsbestimmungen. Der Teleskopzylinder benötigt wegen seiner Stufenbauform
eine geringere Einbaulänge als ein einfacher Hydraulikzylinder, bei gleichem Hub. Der Teleskopzylinder
ist einfachwirkend und muss durch das Gewicht der Hublast eingefahren werden. Das Kugelgelenk ermöglicht einen optimalen Einbau, selbst bei beschränkten Einbaumöglichkeiten.
Eigenschaften
- Hub: 795mm
- Zweistufig
- Druckkraft 1. Stufe: 58,4kN
- Druckkraft 2. Stufe: 90,7kN
- Max. Hubgeschwindigkeit: 0,2 m/s
- Max. Betriebsdruck: 200 bar
- Prüfdruck: 300 bar
- Temperaturbereich: - 30 °C bis + 90 °C
- Volumen: 3,3 l
- Mineralisches Hydrauliköl
- Passender Kardanring: CH-KAR/1

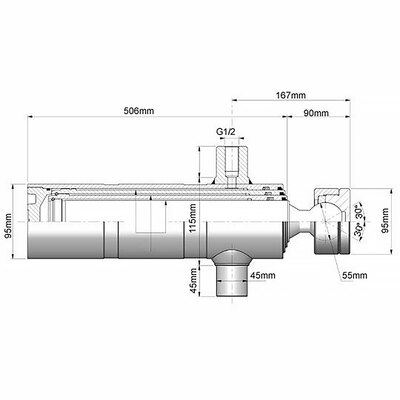

Abmessungen
- Y(H): 167mm
- 1. Stufe ST 1: 61mm
- 2. Stufe ST 2: 76mm
- A: 95mm
- C: 115mm
- D: 55mm
- E: 506mm
- F: 95mm
- K: 90mm
- L: 45mm
- Z: 45mm
- G: G1/2
Hersteller: Chapel, Hersteller-Nr.: 202RH, EAN: 4051354035121
