Einfachwirkender Teleskopzylinder mit Kugelgelenk, dreistufig, Hub 1060mm

Teleskopzylinder
Teleskopzylinder

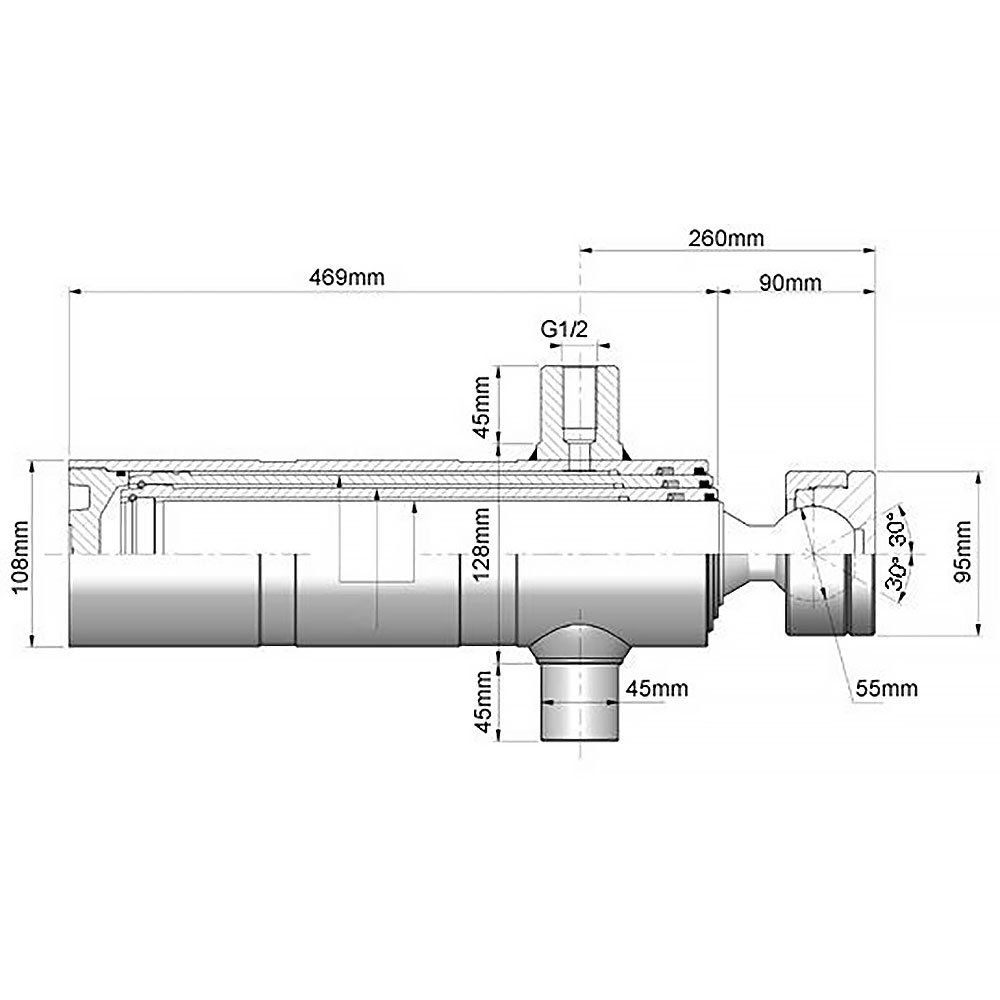

Teleskopzylinder - technische Zeichnung
406,54  €
Preis inkl. 19,00% Mwst.
Nicht auf Lager, verfügbar Mi. 22.02.2023 - Kostenloser Versand innerhalb Deutschlands
Artikel-Nr.: CH-308R/I
  • Qualitätsprodukt der Marke Chapel
  • Einfachwirkend
  • Mit Stahl-Kugelgelenk
  • Dreistufig
  • Hub: 1060mm
  • Druckkraft: 130,1kN

Einfachwirkender Teleskopzylinder mit Kugelgelenk, dreistufig, Hub 1060mm

Dieser einfachwirkende Teleskopzylinder mit Kugelgelenk ist ein Qualitätsprodukt der Marke Chapel.
Die normale Funktion eines einfachwirkenden Teleskopzylinders besteht im Anheben eines Kippbehälters zur allmählichen Ausschüttung der Last auf seinem gesamten Hub unter Einhaltung der Gebrauchs- und Sicherheitsbestimmungen. Der Teleskopzylinder benötigt wegen seiner Stufenbauform eine geringere Einbaulänge als ein einfacher Hydraulikzylinder, bei gleichem Hub. Der Teleskopzylinder ist einfachwirkend und muss durch das Gewicht der Hublast eingefahren werden. Das Kugelgelenk ermöglicht einen optimalen Einbau, selbst bei beschränkten Einbaumöglichkeiten.

Eigenschaften

  • Hub: 1060mm
  • dreistufig
  • Druckkraft 1. Stufe: 58,4kN
  • Druckkraft 2. Stufe: 90,7kN
  • Druckkraft 3. Stufe: 130,1kN
  • Max. Hubgeschwindigkeit: 0,2 m/s
  • Max. Betriebsdruck: 200 bar
  • Prüfdruck: 300 bar
  • Temperaturbereich: - 30 °C bis + 90 °C
  • Volumen: 5,5 l
  • Mineralisches Hydrauliköl
  • Passender Kardanring: CH-KAR/1

Abmessungen

  • Y(I): 260mm
  • 1. Stufe ST 1: 61mm
  • 2. Stufe ST 2: 76mm
  • 3. Stufe ST 3: 91mm
  • A: 108mm
  • C: 128mm
  • D: 55mm
  • E: 469mm
  • F: 95mm
  • K: 90mm
  • L: 45mm
  • Z: 45mm
  • G: G1/2
Hersteller: Chapel, Hersteller-Nr.: 308RI, EAN: 4051354169055
