Zahnradpumpe Plessey-Flansch & Zubehör

Zahnradpumpe, italienischer Plessey-Flansch

Zahnradpumpe (italienischer „Plessey“-Flansch), Baugröße 2

Ölanschluss über 4-Loch-Flansch, Typ WDS und F.

Zul. Druck im Sauganschluss:

min. 0,7 bar (absolut), max. 3 bar Der Antrieb soll über eine elastische Kupplung erfolgen. Es dürfen keine radialen oder axialen Kräfte auf die Pumpenwelle übertragen werden.

Vorderansicht - Technische Zeichnung

Seitenansicht - Technische Zeichnung

Zahnradpumpe (italienischer „Plessey“-Flansch)

Fördervolumen cm3/U	Drehzahl maximal U/min	Dauerdruck maximal bar	Fördermenge maximal l/min	Druck LK	Saug LK	Artikel-Nr.	Preis
4	3500	250	13,2	30 – M6	30 – M6	PU-ITA04R	236,93 €
6	3500	250	19,8	30 – M6	30 – M6	PU-ITA06R	236,93 €
8	3500	250	26,4	30 – M6	30 – M6	PU-ITA08R	236,93 €
11	3000	250	31,1	30 – M6	40 – M8	PU-ITA11R	236,93 €
14	2500	250	33,0	30 – M6	40 – M8	PU-ITA14R	255,70 €
17	2000	250	32,1	30 – M6	40 – M8	PU-ITA17R	255,70 €
20	2000	210	35,8	30 – M6	40 – M8	PU-ITA19R	291,97 €
23	2000	180	41,5	30 – M6	40 – M8	PU-ITA22R	291,97 €
26	2000	160	47,2	30 – M6	40 – M8	PU-ITA25R	291,97 €

Pumpenträger

- zum Verbinden von Zahnradpumpen mit Drehstrommotoren

Einpass-Durchmesser Pumpenseite:

36,47 mm

Lochbild:

71,4 x 96 mm

passend für Motor 1500 U/min	Flansch-Ø F mm	Lochkreis LK mm	Artikel-Nr.	Preis
0,25 – 0,37 kW	160	130	KT-PK160/04/03	51,18 €
0,55 – 1,5 kW	200	165	KT-PL200/02/03	55,01 €
2,2 – 4,0 kW	250	215	KT-PL250/01/03	91,40 €
5,5 – 7,5 kW	300	265	KT-PL300/01/02	123,68 €
11,0 – 15,0 kW	350	300	KT-PK350/01/05	184,67 €

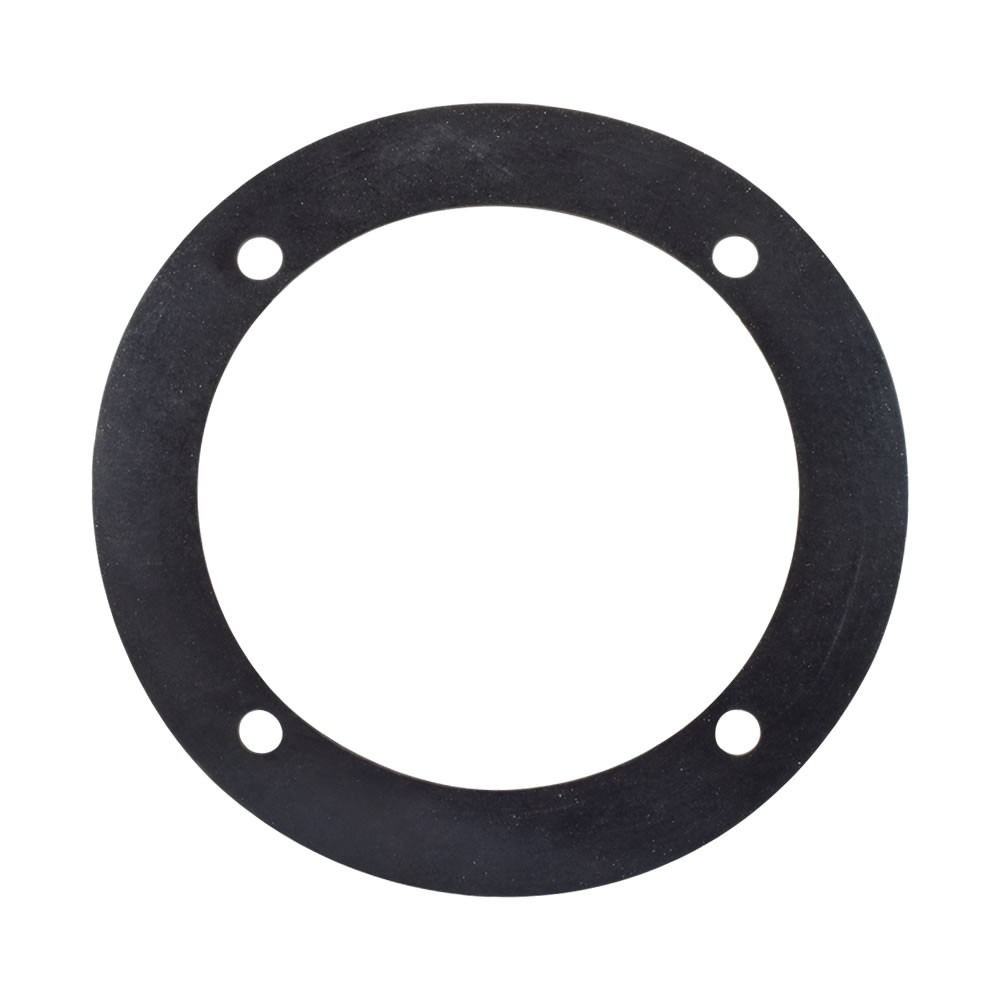

Dichtung

- wird zwischen Pumpenträger und Tankdeckel eingesetzt

Werkstoff:

NBR

passend für Motor 1500 U/min	Flansch-Ø F mm	Lochkreis LK mm	Artikel-Nr.	Preis
0,25 – 0,37 kW	160	130	KT-DP160	2,42 €
0,55 – 1,5 kW	200	165	KT-DP200	2,74 €
2,2 – 4,0 kW	250	215	KT-DP250	4,01 €
5,5 – 7,5 kW	300	265	KT-DP300	4,71 €
11,0 – 15,0 kW	350	300	KT-DP350	15,41 €

Rotexkupplung

- zum Verbinden der Pumpen- und der Motorwelle
- dämpft Schwingungen
- Pumpenseitig mit kegeliger Bohrung Ø 17,46 mm – 1:8
- 3-teilige Kupplung

Werkstoffe:

Kupplungshälften: Aluminium (ab 11 kW Stahl)
Zahnkranz: Polyurethan

Rotexkupplung

passend für Motor 1500 U/min	Bohrung in der Motornabe mm	Artikel-Nr.	Preis
0,25 – 0,37 kW	14	KT-R24/28.14-N/2A-ALU	44,14 €
0,55 – 0,75 kW	19	KT-R24/28.19-N/2A-ALU	43,77 €
1,1 – 1,5 kW	24	KT-R24/28.24-N/2A-ALU	37,33 €
2,2 – 4,0 kW	28	KT-R24/28.28-N/2A-ALU	48,21 €
5,5 – 7,5 kW	38	KT-R28/38.38-N/2A-ALU	47,31 €
11,0 – 15,0 kW	42	KT-R38/45.42-N/2A-ST	111,47 €

Ersatz-Zahnkranz (Kupplungsstern)

Werkstoff:

Polyurethan 92 Shore A

passend für Motor Kupplungsgröße	D [mm]	Artikel-Nr.	Preis
R19 und R19/24	40	KT-R19-ZK	4,80 €
R24 und R24/28	55	KT-R24-ZK	5,80 €
R28 und R28/38	65	KT-R28-ZK	4,75 €
R38 und R38/45	80	KT-R38-ZK	13,71 €
R42 und R42/55	95	KT-R42-ZK	19,64 €

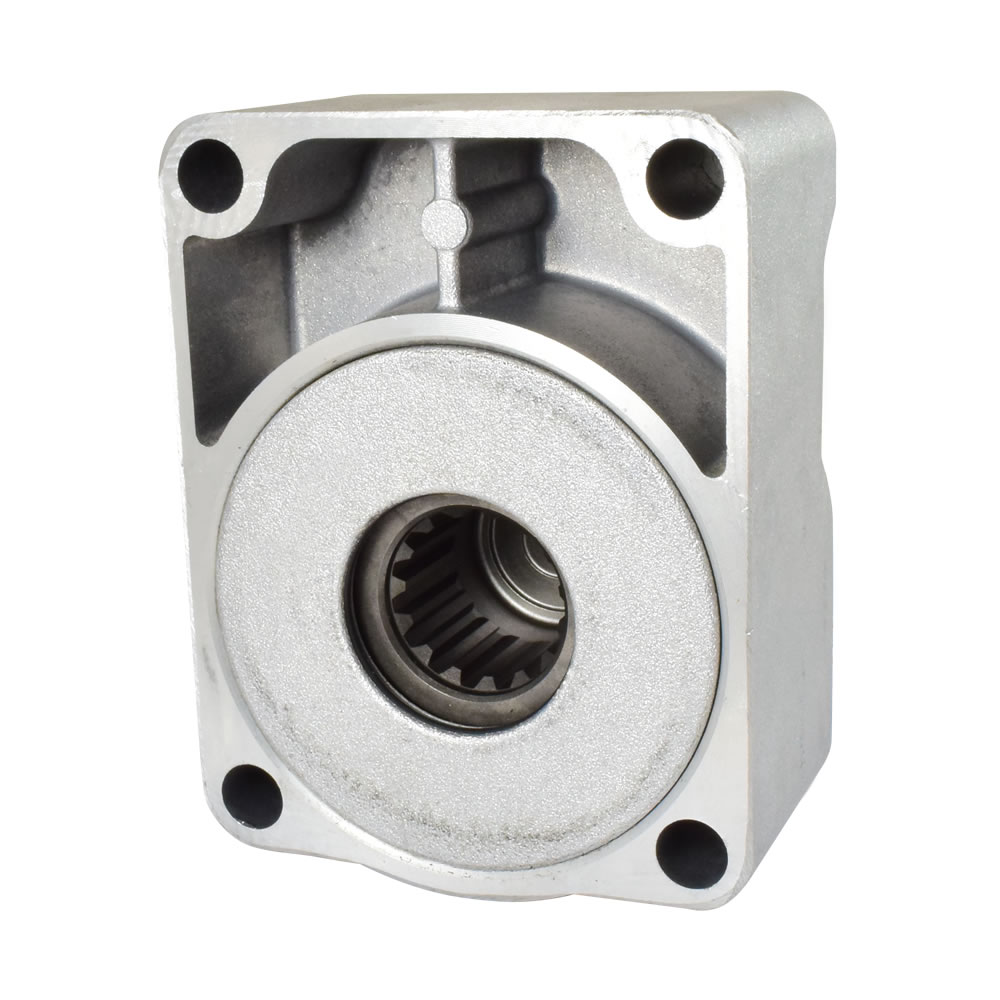

Vorsatzlager

Beim direkten Antrieb der Pumpen über Keilriemen, Zahnrad oder Kette ist der Einsatz eines Vorsatzlagers zur Aufnahme der Querkräfte erforderlich! Es wird direkt mit der Pumpe verbunden, der Antrieb erfolgt über eine verzahnte Kupplungshülse.

Ausgangswelle:

kegelig Ø 17,46 – 1/8

Zentrierflansch:

Ø 50,8

Schmierung:

Schmierfett nach DIN 51502

Lieferumfang:

Vorsatzlager, Zahn-Kupplungshülse, Flanschdichtung

Vorderansicht - Technische Zeichnung

Menge	Artikel-Nr.	Preis
	PU-ITA-Vorsatzlager	211,46 €

Flachdichtung für Zahnradpumpen

Menge	für Pumpen		D mm		LxB mm		Artikel-Nr.	Preis
	ital. Bauart Baugröße 2		36,5		114x89		PU-ITA-FLD2	4,38 €
