ORFS Verschraubungen

ORFS= O Ring Face Seal, 0-Ring Stirnabdichtung.
Diese Verschraubungen sind in Maschinen und Produkten amerikanischer Hersteller zu finden. Die ORFS -Verschraubung ist...

Gerade ORFS Einschraubverschraubung, zöllig

Gerade ORFS Einschraubverschraubung, UNF

Einstellbare ORFS Winkeleinschraubverschraubung

Gerade ORFS Einschraub-Schottverschraubung

Gerade ORFS Einschraubverschraubung, zöllig

Einschraubgewinde auf UNF - flachdichtend

Seitenansicht Gerade ORFS Einschraubverschraubung, zöllig

Isometrische Ansicht Gerade ORFS Einschraubverschraubung, zöllig

Einschraubgewinde G	Leitungsanschluss	U	Artikel-Nr.	Preis
G1/4A	04 (9/16-18)	9/16-18 UNF	ORFS-GE04/G1/4	4,20 €
G1/8A	04 (9/16-18)	9/16-18 UNF	ORFS-GE04/G1/8	3,77 €
G3/8A	06 (11/16-16)	11/16-16 UNF	ORFS-GE06/G1/4	4,82 €
G3/8A	06 (11/16-16)	11/16-16 UNF	ORFS-GE06/G3/8	5,61 €
G1/2A	08 (13/16-16)	13/16-16 UNF	ORFS-GE08/G1/2	6,35 €
G3/8A	08 (13/16-16)	13/16-16 UNF	ORFS-GE08/G3/8	5,87 €
G1/2A	10 (1-14)	1-14 UNF	ORFS-GE10/G1/2	7,64 €
G3/4A	12 (1 3/16-12)	1 3/16-12 UN	ORFS-GE12/G3/4	12,84 €
G1A	16 (1 7/16-12)	1 7/16-12 UN	ORFS-GE16/G1	16,35 €

Gerade ORFS Einschraubverschraubung, UNF

Einschraubgewinde UNF auf UNF flachdichtend

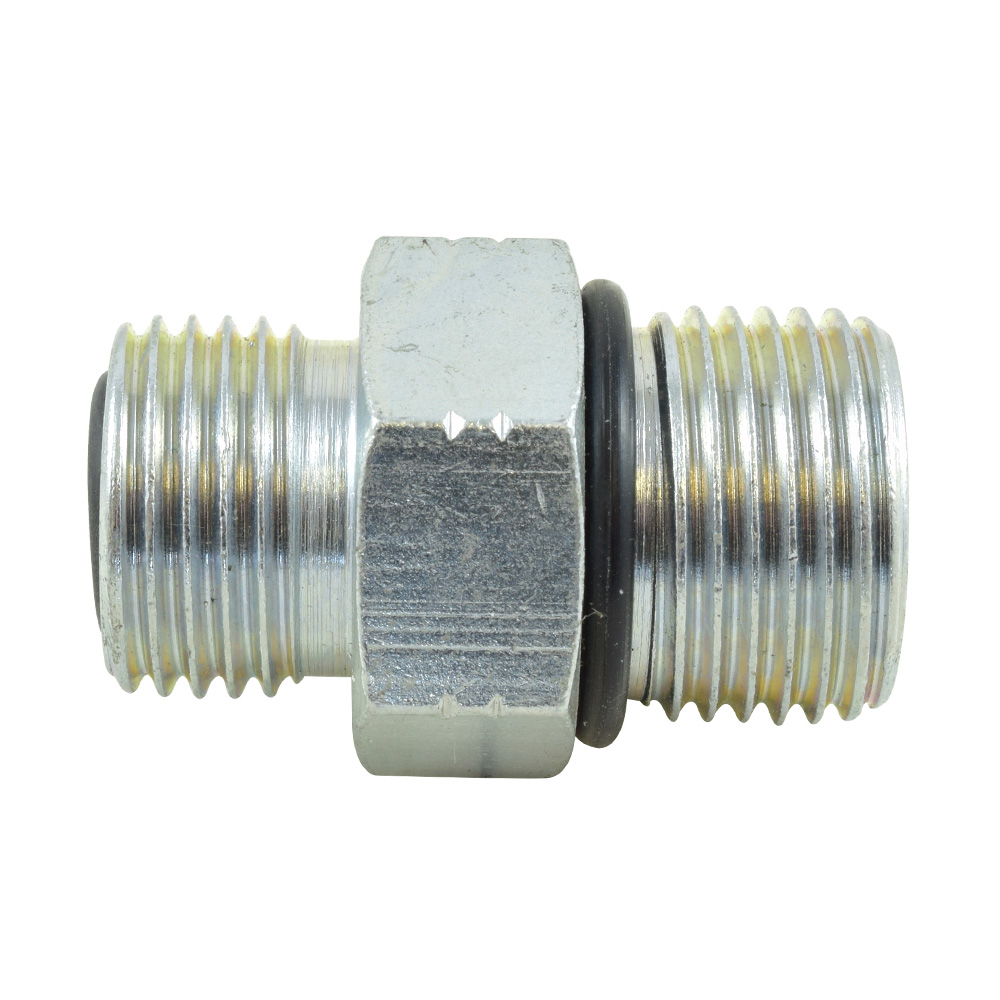

Seitenansicht Gerade ORFS Einschraubverschraubung, UNF

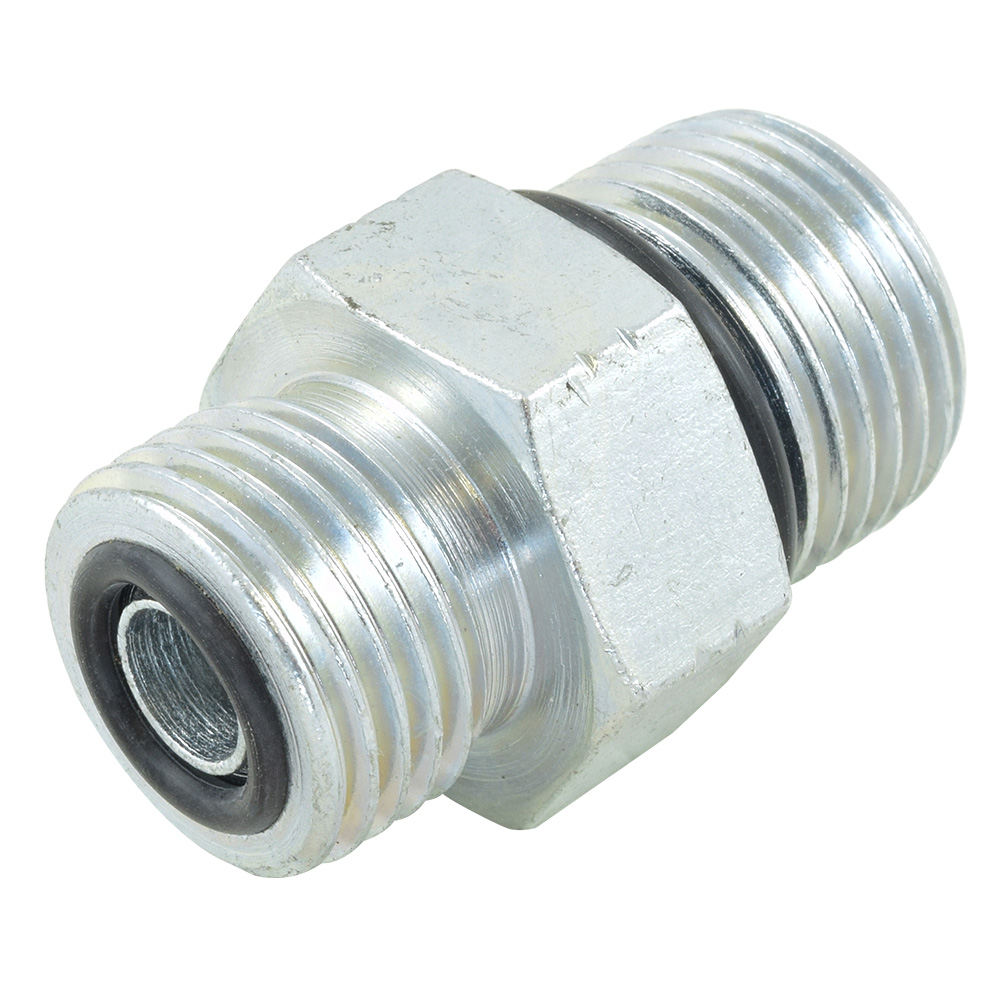

Isometrische Ansicht Gerade ORFS Einschraubverschraubung, UNF

Einschraubgewinde G	Leitungsanschluss	U	Artikel-Nr.	Preis
7/16-20 UNF	04 (9/16-18)	9/16-18 UNF	ORFS-GE04-7/16"-20UNF	3,43 €
3/4-16 UNF	06 (11/16-16)	11/16-16 UNF	ORFS-GE06-3/4"-16UNF	5,24 €
3/4-16 UNF	10 (1-14)	1-14 UNF	ORFS-GE10-3/4"-16UNF	7,63 €
1 1/16-12 UN	12 (1 3/16-12)	1 3/16-12 UNF	ORFS-GE12-1 1/16"-12UNF	8,77 €
7/8-14 UNF	12 (1 3/16-12)	1 3/16-12 UNF	ORFS-GE12-7/8"-14UNF	12,60 €

Einstellbare ORFS Winkeleinschraubverschraubung

Einschraubgewinde auf UNF flachdichtend

Seitenansicht Einstellbare ORFS Winkeleinschraubverschraubung

Einschraubgewinde G	Leitungsanschluss	U	Artikel-Nr.	Preis
9/16-18 UNF	04 (9/16-18)	9/16-18 UNF	ORFS-EWE04-9/16-18UNF	17,23 €
9/16-18 UNF	06 (11/16-16)	11/16-16 UNF	ORFS-EWE06-9/16-18UNF	14,92 €
G3/8A	06 (11/16-16)	11/16-16 UNF	ORFS-EWE06-G3/8A	14,76 €
M16x1,5	06 (11/16-16)	11/16-16 UNF	ORFS-EWE06-M16x1,5	13,17 €

Gerade ORFS Einschraub-Schottverschraubung

Einschraubgewinde auf UNF - flachdichtend

Seitenansicht Gerade ORFS Einschraub-Schottverschraubung

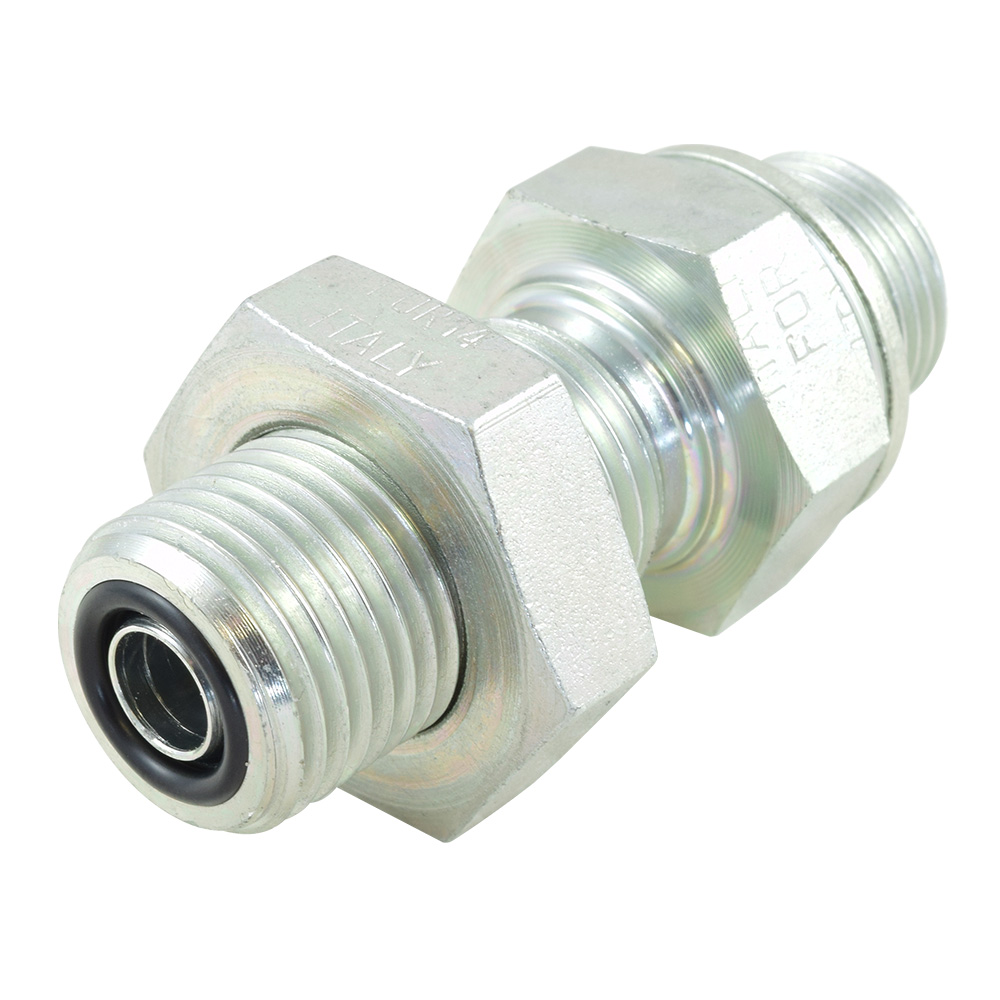

Isometrische Ansicht Gerade ORFS Einschraub-Schottverschraubung

Einschraubgewinde G	Leitungsanschluss	U	Artikel-Nr.	Preis
G3/8A	06 (11/16-16)	11/16-16 UNF	ORFS-GESV06-G3/8A	17,61 €
G1/2A	08 (13/16-16)	13/16-16 UNF	ORFS-GESV08-G1/2A	27,68 €
G1/2A	10 (1-14)	1-14 UNF	ORFS-GESV10-G1/2A	29,27 €

Gerade ORFS Schottverschraubung

O-Ring-Anschluss flachdichtend

Seitenansicht Gerade ORFS Schottverschraubung

Menge	Leitungsanschluss		U		Artikel-Nr.	Preis
	06 (11/16-16)		11/16-16 UNF		ORFS-SV06	14,15 €
	08 (13/16-16)		13/16-16 UNF		ORFS-SV08	16,34 €

ORFS T-Stück

O-Ring-flachdichtend

Seitenansicht ORFS T-Stück

Leitungsanschluss	U	Artikel-Nr.	Preis
04 (9/16-18)	9/16-18 UNF	ORFS-T04	17,26 €
06 (11/16-16)	11/16-16 UNF	ORFS-T06	19,08 €
08 (13/16-16)	13/16-16 UNF	ORFS-T08	15,86 €
10 (1-14)	1-14 UNF	ORFS-T10	31,25 €
12 (1 3/16-12)	1 3/16-12 UN	ORFS-T12	37,46 €

ORFS Winkel

O-Ring-flachdichtend

Seitenansicht ORFS Winkel

Menge	Leitungsanschluss		U		Artikel-Nr.	Preis
	06 (11/16-16)		11/16-16 UNF		ORFS-W06	14,69 €

ORFS Doppelnippel

O-Ring-flachdichtend

Seitenansicht ORFS Doppelnippel

Leitungsanschluss	U	Artikel-Nr.	Preis
04 (9/16-18)	9/16-18 UNF	ORFS-G04	3,50 €
06 (11/16-16)	11/16-16 UNF	ORFS-G06	3,74 €
08 (13/16-16)	13/16-16 UNF	ORFS-G08	5,72 €
10 (1-14)	1-14 UNF	ORFS-G10	7,22 €
12 (1 3/16-12)	1 3/16-12 UN	ORFS-G12	10,61 €
16 (1 7/16-12)	1 7/16-12 UN	ORFS-G16	15,07 €
20 (1 11/16-12)	1 11/16-12 UN	ORFS-G20	34,70 €

Gerades ORFS Rohrstück

flachdichtend

Isometrische Ansicht Gerades ORFS Rohrstück

Seitenansicht Gerades Rohrstück ORFS

Seitenansicht Gerades ORFS Rohrstück

Leitungsanschluss	U	Artikel-Nr.	Preis
04 (9/16-18)	9/16-18 UNF	ORFS-EVG04	8,47 €
06 (11/16-16)	11/16-16 UNF	ORFS-EVG06	10,93 €
08 (13/16-16)	13/16-16 UNF	ORFS-EVG08	15,85 €
10 (1-14)	1-14 UNF	ORFS-EVG10	20,35 €
12 (1 3/16-12)	1 3/16-12 UN	ORFS-EVG12	29,91 €
16 (1 7/16-12)	1 7/16-12 UN	ORFS-EVG16	54,79 €

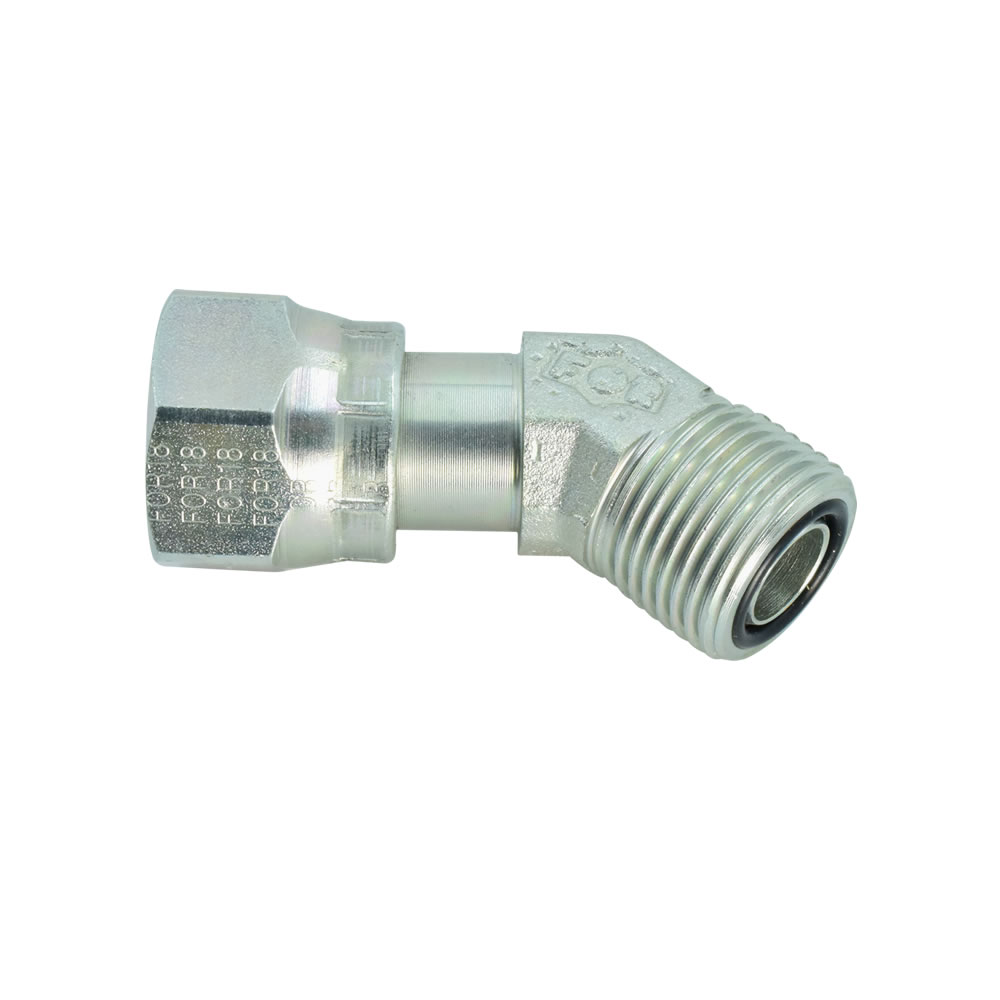

einstellbare ORFS W-Verschraubung

O-Ring-Anschluss flachdichtend

einstellbare ORFS W-Verschraubung

Seitenansicht einstellbare ORFS W-Verschraubung

Leitungsanschluss	U	Artikel-Nr.	Preis
04 (9/16-18)	9/16-18 UNF	ORFS-EVW04	11,53 €
06 (11/16-16)	11/16-16 UNF	ORFS-EVW06	13,15 €
08 (13/16-16)	13/16-16 UNF	ORFS-EVW08	14,69 €
10 (1-14)	1-14 UNF	ORFS-EVW10	25,03 €
12 (1 3/16-12)	1 3/16-12 UN	ORFS-EVW12	28,44 €
16 (1 7/16-12)	1 7/16-12 UN	ORFS-EVW16	31,67 €

einstellbare ORFS L-Verschraubung

O-Ring-Anschluß flachdichtend

Seitenansicht einstellbare ORFS L-Verschraubung

einstellbare ORFS L-Verschraubung

Leitungsanschluss	U	Artikel-Nr.	Preis
04 (9/16-18)	9/16-18 UNF	ORFS-EVL04	14,40 €
06 (11/16-16)	11/16-16 UNF	ORFS-EVL06	16,90 €
08 (13/16-16)	13/16-16 UNF	ORFS-EVL08	17,20 €
10 (1-14)	1-14 UNF	ORFS-EVL10	22,60 €

einstellbare ORFS T-Verschraubung

O-Ring-Anschluss flachdichtend

Seitenansicht einstellbare ORFS T-Verschraubung

Leitungsanschluss	U	Artikel-Nr.	Preis
06 (11/16-16)	11/16-16 UNF	ORFS-EVT06	23,93 €
08 (13/16-16)	13/16-16 UNF	ORFS-EVT08	21,03 €
10 (1-14)	1-14 UNF	ORFS-EVT10	37,18 €

Gerader ORFS Einschraubstutzen

Einschraubgewinde mit 60°-Senkung, flachdichtend

Seitenansicht Gerader ORFS Einschraubstutzen

Einschraubgewinde G	Leitungsanschluss	U	Artikel-Nr.	Preis
G3/8A	06 (11/16-16)	11/16-16 UNF	ORFS-EVGE06-G3/8"	10,47 €
G1/2A	08 (13/16-16)	13/16-16 UNF	ORFS-EVGE08-G1/2"	14,66 €
G3/8A	08 (13/16-16)	13/16-16 UNF	ORFS-EVGE08-G3/8"	13,15 €
G1/2A	10 (1-14)	1-14UNF	ORFS-EVGE10-G1/2"	16,47 €
G3/4A	12 (1 3/16-12)	13/16-16 UNF	ORFS-EVGE12-G3/4"	23,18 €

ORFS Reduzierstutzen

O-Ring-flachdichtend

Seitenansicht ORFS Reduzierstutzen

Menge	U1		Leitungsanschluss		U2		Artikel-Nr.	Preis
	11/16-16 UNF		06 (11/16-16)		13/16-16 UNF		ORFS-GR08/06	8,28 €
	1 3/16-12 UNF		12 (1 3/16-12)		1 7/16-12 UNF		ORFS-GR16/12	19,61 €

ORFS Gewindereduzierung

Seitenansicht ORFS Gewindereduzierung

ORFS Gewindereduzierung

IG	Leitungsanschluss	AG	Artikel-Nr.	Preis
11/16-16 UNF	06 (11/16-16)	9/16-18 UNF	ORFS-KOR06/04	7,92 €
13/16-16 UNF	08 (13/16-16)	9/16-18 UNF	ORFS-KOR08/04	13,16 €
13/16-16 UNF	08 (13/16-16)	11/16-16 UNF	ORFS-KOR08/06	12,74 €
1-14 UNF	10 (1-14)	11/16-16 UNF	ORFS-KOR10/06	15,97 €
1 3/16-12 UN	12 (1 3/16-12)	1-14 UNF	ORFS-KOR12/10	16,83 €

ORFS Rohrverschluss

flachdichtend

Detailbild ORFS Rohrverschluss

Leitungsanschluss	U	Artikel-Nr.	Preis
04 (9/16-18)	9/16-18 UNF	ORFS-ROV04	3,99 €
06 (11/16-16)	11/16-16 UNF	ORFS-ROV06	3,16 €
08 (13/16-16)	13/16-16 UNF	ORFS-ROV08	3,99 €
10 (1-14)	1-14 UNF	ORFS-ROV10	7,46 €
12 (1 3/16-12)	1 3/16-12 UN	ORFS-ROV12	9,13 €
16 (1 7/16-12)	1 7/16-12 UN	ORFS-ROV16	12,76 €
20 (1 11/16-12)	1 11/16-12 UN	ORFS-ROV20	22,50 €

ORFS Verschlusskappe

Seitenansicht ORFS Verschlusskappe

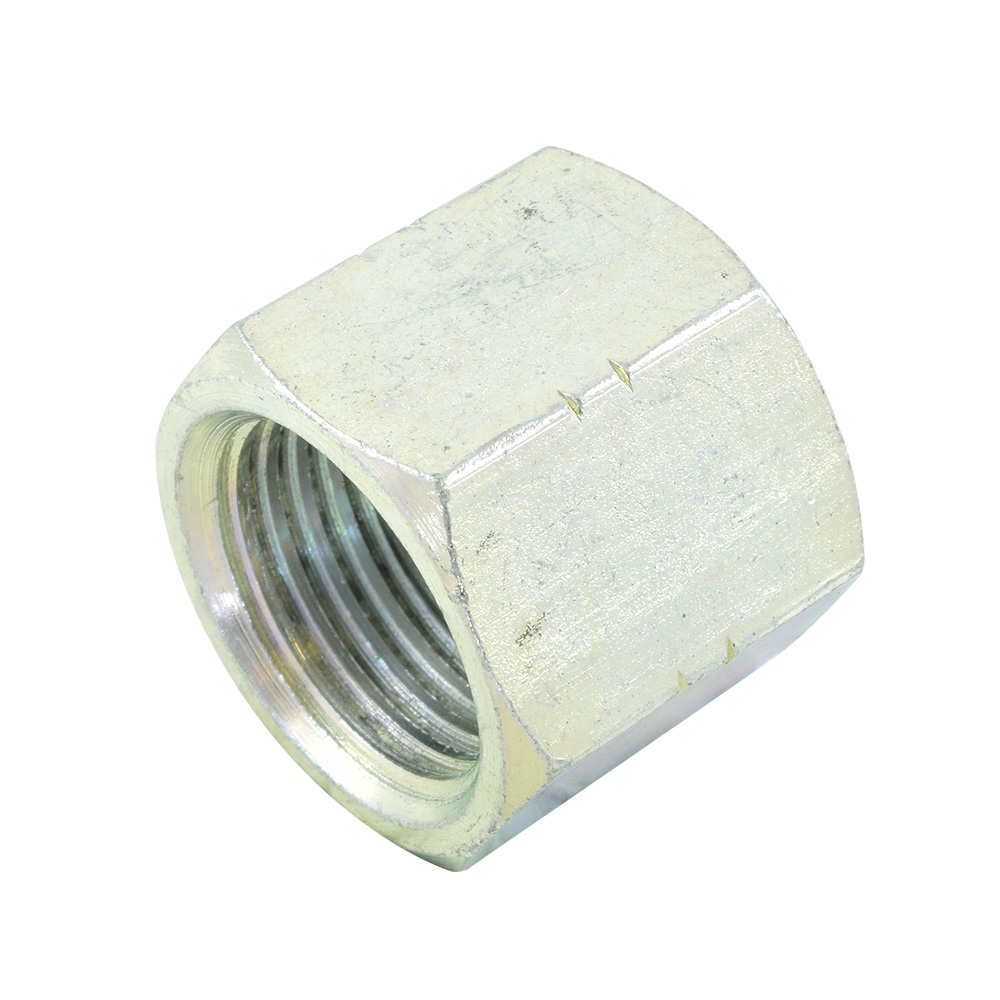

Detailbild ORFS Verschlusskappe

Leitungsanschluss	U	Artikel-Nr.	Preis
04 (9/16-18)	9/16-18 UNF	ORFS-VKA04	3,95 €
06 (11/16-16)	11/16-16 UNF	ORFS-VKA06	4,64 €
08 (13/16-16)	13/16-16 UNF	ORFS-VKA08	5,56 €
10 (1-14)	1-14 UNF	ORFS-VKA10	6,72 €
12 (1 3/16-12)	1 3/16-12 UN	ORFS-VKA12	12,31 €
16 (1 7/16-12)	1 7/16-12 UN	ORFS-VKA16	14,83 €
20 (1 11/16-12)	1 11/16-12 UN	ORFS-VKA20	28,12 €
25 (2-12)	2-12 UN	ORFS-VKA25	33,34 €

Ersatz-O-Ringe

Ersatz-O-Ringe für die Stirnabdichtung

nach DIN3770/3771 bzw. DIN ISO 3601

Werkstoff:

NBR 70 Shore A

passend für Leitungsanschluss U	Innen-Ø in mm	Schnurstärke in mm	Artikel-Nr.	Preis
04 (9/16"-18 UNF)	7,66	1,78	03770.007,66x1,78	0,24 €
06 (11/16"-16 UNF)	9,25	1,78	03770.009,25x1,78	0,24 €
08 (13/16"-16 UNF)	12,42	1,78	03770.012,42x1,78	0,24 €
10 (1"-14 UNF)	15,60	1,78	03770.015,60x1,78	0,26 €
12 (1 3/16"-12 UNF)	18,77	1,78	03770.018,77x1,78	0,30 €
16 (1 7/16"-12 UNF)	23,52	1,78	03770.023,52x1,78	0,33 €
20 (1 11/16"-12 UNF)	29,87	1,78	03770.029,87x1,78	0,38 €
24 (2"-12 UNF)	37,82	1,78	03770.037,82x1,78	0,48 €

...flachdichtend. Als Dichtung kommt ein stirnseitig eingefasster O-Ring zum Einsatz. Das Verschraubungsgewinde ist ein UNF Gewinde und zieht beide Teile, Überwurfmutter und Außengewinde, gegeneinander dicht.
