Steckkupplungen

Muffe mit Schottanschluss 37°-UNF Gewinde

Stecker mit Schottanschluss 37°-UNF Gewinde

Steckkupplung Typ: HK-A / Muffe

Außengewinde für Schneidring-Rohrverschraubung nach DIN 2353

Werkstoff:

Stahl, verzinkt

Dichtung:

NBR

Temperaturbereich:

-30° C bis +100°C

Rückansicht Steckkupplung Typ: HK-A / Muffe

Datenblatt Eigenschaften

Baugröße	Reihe Nenndruck	Rohr-AD	M	D1	Artikel-Nr.	Preis
2	L PN250	08	M14x1,5	31	HK-A2M-CEL08	20,75 €
2	L PN250	10	M16x1,5	31	HK-A2M-CEL10	20,75 €
3	L PN250	8	M14x1,5	38	HK-A3M-CEL08	13,38 €
3	L PN250	10	M16x1,5	38	HK-A3M-CEL10	9,38 €
3	L PN250	12	M18x1,5	38	HK-A3M-CEL12	9,38 €
3	L PN250	15	M22x1,5	38	HK-A3M-CEL15	9,38 €
3	L PN250	18	M26x1,5	38	HK-A3M-CEL18	13,38 €
3	S PN250	12	M20x1,5	38	HK-A3M-CES12	13,38 €
3	S PN250	16	M24x1,5	38	HK-A3M-CES16	13,38 €
4	L PN250	18	M26x1,5	46	HK-A4M-CEL18	60,95 €
4	L PN250	22	M30x2	46	HK-A4M-CEL22	83,66 €
6	L PN250	18	M26x1,5	50	HK-A6M-CEL18	54,96 €
6	L PN160	22	M30x2	50	HK-A6M-CEL22	54,96 €

Steckkupplung Typ: HK-A / Stecker

Außengewinde für Schneidring-Rohrverschraubung nach DIN 2353

Werkstoff:

Stahl, verzinkt

Dichtung:

NBR

Temperaturbereich:

-30° C bis +100°C

Rückansicht Steckkupplung Typ: HK-A / Stecker

Datenblatt Eigenschaften

Baugröße	Reihe Nenndruck	Rohr-AD	M	D2	Artikel-Nr.	Preis
2	L PN250	08	M14x1,5	17,2	HK-A2S-CEL08	11,10 €
2	L PN250	10	M16x1,5	17,2	HK-A2S-CEL10	11,10 €
3	L PN250	8	M14x1,5	20,5	HK-A3S-CEL08	6,60 €
3	L PN250	10	M16x1,5	20,5	HK-A3S-CEL10	4,00 €
3	L PN250	12	M18x1,5	20,5	HK-A3S-CEL12	4,00 €
3	L PN250	15	M22x1,5	20,5	HK-A3S-CEL15	4,00 €
3	L PN250	18	M26x1,5	20,5	HK-A3S-CEL18	6,60 €
3	S PN250	12	M20x1,5	20,5	HK-A3S-CES12	6,60 €
3	S PN250	16	M24x1,5	20,5	HK-A3S-CES16	6,60 €
4	L PN250	18	M26x1,5	29,0	HK-A4S-CEL18	30,98 €
6	L PN250	18	M26x1,5	34,3	HK-A6S-CEL18	32,29 €
6	L PN160	22	M30x2	34,3	HK-A6S-CEL22	32,29 €

Steckkupplung Typ: HK-A / Muffe

Schottanschluss für Schneidring-Rohrverschraubung nach DIN 2353

Werkstoff:

Stahl, verzinkt

Dichtung:

NBR

Temperaturbereich:

-30° C bis +100°C

Rückansicht Steckkupplung Typ: HK-A / Muffe

Baugröße	Reihe Nenndruck	Rohr-AD	M	D1	Artikel-Nr.	Preis
2	L PN250	8	M14x1,5	31	HK-A2M-CEL08-S	22,53 €
2	L PN250	10	M16x1,5	31	HK-A2M-CEL10-S	22,53 €
3	L PN250	08	M14x1,5	38	HK-A3M-CEL08-S	13,41 €
3	L PN250	10	M16x1,5	38	HK-A3M-CEL10-S	13,41 €
3	L PN250	12	M18x1,5	38	HK-A3M-CEL12-S	12,64 €
3	L PN250	15	M22x1,5	38	HK-A3M-CEL15-S	12,64 €
3	L PN250	18	M26x1,5	38	HK-A3M-CEL18-S	15,01 €
3	S PN250	10	M20x1,5	38	HK-A3M-CES10-S	15,01 €
3	S PN250	12	M20x1,5	38	HK-A3M-CES12-S	15,01 €
3	S PN250	16	M24x1,5	38	HK-A3M-CES16-S	15,01 €
4	L PN250	18	M26x1,5	46	HK-A4M-CEL18-S	94,60 €
4	L PN250	22	M30x2	46	HK-A4M-CEL22-S	94,60 €
6	L PN160	22	M30x2	50	HK-A6M-CEL22-S	61,85 €
6	L PN160	28	M36x2	50	HK-A6M-CEL28-S	61,85 €
6	S PN250	25	M36x2	50	HK-A6M-CES25-S	61,85 €

Steckkupplung Typ: HK-A / Stecker

Schottanschluss für Schneidring-Rohrverschraubung nach DIN 2353

Werkstoff:

Stahl, verzinkt

Dichtung:

NBR

Temperaturbereich:

-30° C bis +100°C

Rückansicht Steckkupplung Typ: HK-A / Stecker

Baugröße	Reihe Nenndruck	Rohr-AD	M	D2	Artikel-Nr.	Preis
2	L PN250	8	M14x1,5	17,2	HK-A2S-CEL08-S	12,87 €
2	L PN250	10	M16x1,5	17,2	HK-A2S-CEL10-S	12,87 €
3	L PN250	08	M14x1,5	20,5	HK-A3S-CEL08-S	6,24 €
3	L PN250	10	M16x1,5	20,5	HK-A3S-CEL10-S	6,60 €
3	L PN250	12	M18x1,5	20,5	HK-A3S-CEL12-S	5,88 €
3	L PN250	15	M22x1,5	20,5	HK-A3S-CEL15-S	5,88 €
3	S PN250	12	M20x1,5	20,5	HK-A3S-CES12-S	8,04 €
3	S PN250	16	M24x1,5	20,5	HK-A3S-CES16-S	8,04 €
3	L PN250	18	M26x1,5	20,5	HK-A3S-CEL18-S	9,01 €
4	L PN250	18	M26x1,5	29,0	HK-A4S-CEL18-S	33,02 €
6	L PN250	22	M30x2	34,3	HK-A6S-CEL22-S	39,20 €

Steckkupplung Typ: HK-A / Muffe

Innengewinde

Werkstoff:

Stahl, verzinkt

Dichtung:

NBR

Temperaturbereich:

-30° C bis +100°C

Rückansicht Steckkupplung Typ: HK-A / Muffe

Baugröße	Nenndruck	G	D1	Artikel-Nr.	Preis
1	PN250	G 1/4	26	HK-A1M-IG-G1/4	22,11 €
2	PN300	G 1/4	316	HK-A2M-IG-G1/4	20,75 €
2	PN300	G 3/8	31	HK-A2M-IG-G3/8	20,75 €
2	PN300	M16x1,5	31	HK-A2M-IG-M16x1,5	20,75 €
3	PN250	G 3/8	38	HK-A3M-IG-G3/8	13,21 €
3	PN250	G 1/2	38	HK-A3M-IG-G1/2	11,35 €
3	PN250	G 3/4	38	HK-A3M-IG-G3/4	25,26 €
3	PN250	M18x1,5	38	HK-A3M-IG-M18x1,5	13,38 €
3	PN250	M22x1,5	38	HK-A3M-IG-M22x1,5	13,38 €
3	PN250	3/4"-16UNF	38	HK-A3M-IG-3/4"UNF	15,52 €
3	PN250	7/8"-14UNF	38	HK-A3M-IG-7/8"UNF	25,19 €
4	PN250	G1/2	46	HK-A4M-IG-G1/2	55,51 €
4	PN250	G3/4	46	HK-A4M-IG-G3/4	53,18 €
4	PN250	M22x1,5	46	HK-A4M-IG-M22x1,5	51,28 €
6	PN250	G 3/4	50	HK-A6M-IG-G3/4	54,96 €
6	PN250	G 1	50	HK-A6M-IG-G1	54,96 €

Steckkupplung Typ: HK-A / Stecker

Innengewinde

Werkstoff:

Stahl, verzinkt

Dichtung:

NBR

Temperaturbereich:

-30° C bis +100°C

Rückansicht Steckkupplung Typ: HK-A / Stecker

Baugröße	Nenndruck	G	D2	Artikel-Nr.	Preis
1	PN250	G 1/4	12	HK-A1S-IG-G1/4	9,89 €
2	PN250	G 3/8	17,2	HK-A2S-IG-G3/8	11,10 €
2	PN250	M16x1,5	17,2	HK-A2S-IG-M16x1,5	11,10 €
3	PN250	G 3/8	20,5	HK-A3S-IG-G3/8	6,43 €
3	PN250	G 1/2	20,5	HK-A3S-IG-G1/2	4,64 €
3	PN250	G 3/4	20,5	HK-A3S-IG-G3/4	13,13 €
3	PN250	M18x1,5	20,5	HK-A3S-IG-M18x1,5	6,60 €
3	PN250	M22x1,5	20,5	HK-A3S-IG-M22x1,5	6,60 €
4	PN250	G1/2	29	HK-A4S-IG-G1/2	29,08 €
4	PN250	G3/4	29	HK-A4S-IG-G3/4	29,08 €
4	PN250	M22x1,5	29	HK-A4S-IG-M22x1,5	31,06 €
6	PN250	G 3/4	34,3	HK-A6S-IG-G3/4	32,29 €
6	PN250	G 1	34,3	HK-A6S-IG-G1	32,29 €

Steckkupplung Typ: HK-A / Muffe

Außengewinde zöllig BSP 60°

Werkstoff:

Stahl, verzinkt

Dichtung:

NBR

Temperaturbereich:

-30° C bis +100°C

Steckkupplung Typ: HK-A / Muffe

Baugröße	Reihe Nenndruck	G	D1	Artikel-Nr.	Preis
2	PN300	G1/4A	31	HK-A2M-AG-G1/4	20,75 €
2	PN300	G3/8A	31	HK-A2M-AG-G3/8	20,75 €
3	PN250	G3/8A	38	HK-A3M-AG-G3/8	12,70 €
3	PN250	G1/2A	38	HK-A3M-AG-G1/2	12,85 €
4	PN250	G3/4A	46	HK-A4M-AG-G3/4	83,66 €
6	PN225	G3/4A	50	HK-A6M-AG-G3/4	n. a.
6	PN225	G1A	50	HK-A6M-AG-G1	n. a.

Steckkupplung Typ: HK-A / Stecker

Außengewinde zöllig BSP 60°

Werkstoff:

Stahl, verzinkt

Dichtung:

NBR

Temperaturbereich:

-30° C bis +100°C

Steckkupplung Typ: HK-A / Stecker

Baugröße	Reihe Nenndruck	G	D2	Artikel-Nr.	Preis
2	PN300	G1/4A	17,2	HK-A2S-AG-G1/4	11,10 €
2	PN300	G3/8A	17,2	HK-A2S-AG-G3/8	11,10 €
3	PN250	G3/8A	20,5	HK-A3S-AG-G3/8	6,00 €
3	PN250	G1/2A	20,5	HK-A3S-AG-G1/2	6,15 €
4	PN250	G3/4A	29	HK-A4S-AG-G3/4	30,98 €
6	PN225	G3/4A	34,3	HK-A6S-AG-G3/4	n. a.
6	PN225	G1A	34,3	HK-A6S-AG-G1	n. a.

Steckkupplung Typ: HK-A / Muffe

Schottanschluss 37°-UNF Gewinde

Werkstoff:

Stahl, verzinkt

Dichtung:

NBR

Temperaturbereich:

-30° C bis +100°C

Steckkupplung Typ: HK-A / Muffe

Menge	Baugröße		Reihe Nenndruck		G		D1		Artikel-Nr.	Preis
	3		PN250		3/4"-16UNF		38		HK-A3M-TL12-S	23,58 €

Steckkupplung Typ: HK-A / Stecker

Schottanschluss 37°-UNF Gewinde

Werkstoff:

Stahl, verzinkt

Dichtung:

NBR

Temperaturbereich:

-30° C bis +100°C

Steckkupplung Typ: HK-A / Stecker

Menge	Baugröße		Reihe Nenndruck		G		D2		Artikel-Nr.	Preis
	3		PN250		3/4"-16UNF		20,5		HK-A3S-TL12-S	12,77 €

UDK-Stecker

Unter Druck kuppelbar!

Werkstoff:

Stahl, verzinkt

Dichtung:

NBR

Temperaturbereich:

-30° C bis +100°C

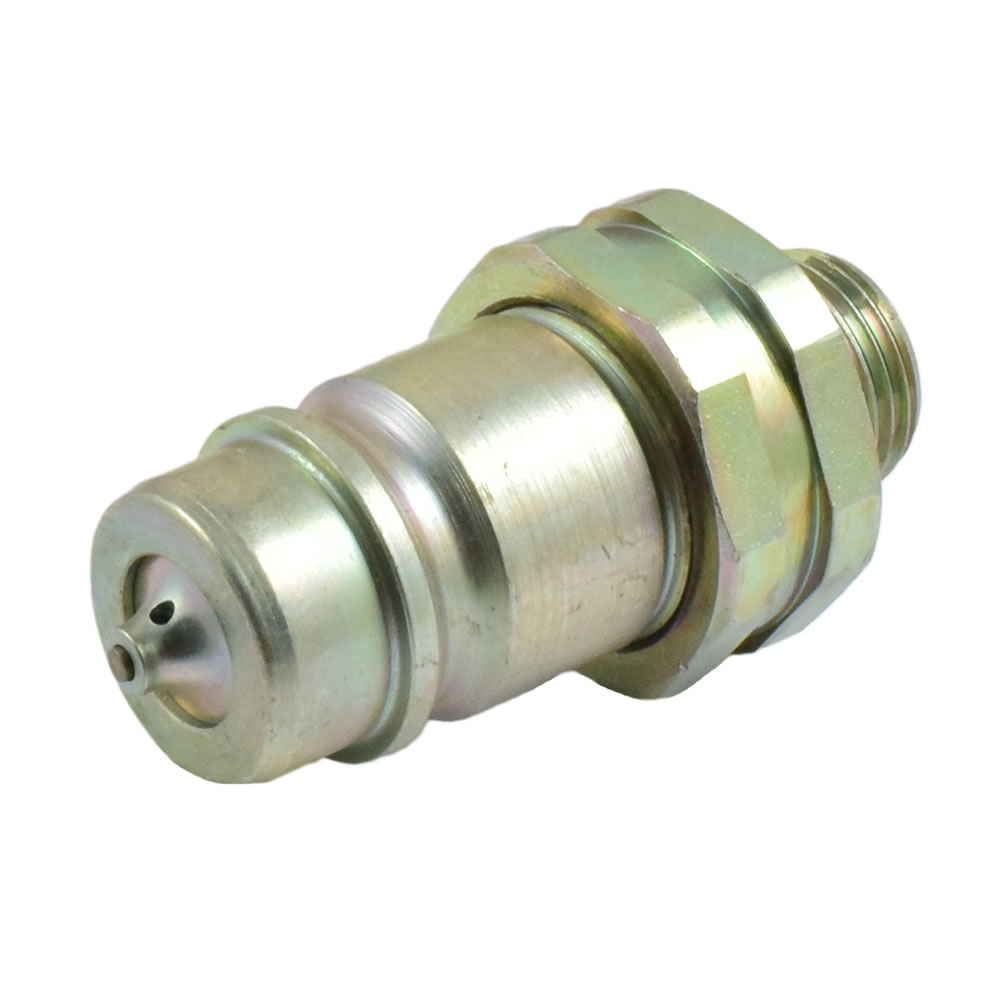

Rückansicht UDK-Stecker

Baugröße	Reihe Nenndruck	Rohr-AD	M	D2	Artikel-Nr.	Preis
3	L PN250	10	M16x1,5	20,5	HK-A3S-UDK-CEL10	10,88 €
3	L PN250	12	M18x1,5	20,5	HK-A3S-UDK-CEL12	10,88 €
3	L PN250	15	M22x1,5	20,5	HK-A3S-UDK-CEL15	10,26 €

UDK-Stecker

mit Innengewinde

Unter Druck kuppelbar!

Werkstoff:

Stahl, verzinkt

Dichtung:

NBR

Temperaturbereich:

-30° C bis +100°C

Rückansicht UDK-Stecker mit Innengewinde

Menge	Baugröße		Reihe Nenndruck		G		D2		Artikel-Nr.	Preis
	3		PN250		G 1/2		20,5		HK-A3S-UDK-IG-G1/2	9,44 €

UDK-Muffe

mit Innengewinde

Unter Druck kuppelbar!

Werkstoff:

Stahl, verzinkt

Dichtung:

NBR

Temperaturbereich:

-30° C bis +100°C

Rückansicht UDK-Muffe

Menge	Baugröße		Reihe Nenndruck		G		D1		Artikel-Nr.	Preis
	3		L PN250		G 1/2		38		HK-A3M-UDK-IG-G1/2	19,51 €

Muffe mit Schiebehülse

Die Muffe, mit einer Nase und Schiebehülse aus Zinkguss, erlaubt eine besonders raumsparende Montage. Dies ist dann von Vorteil, wenn Kupplungen auf engem Raum neben- oder übereinander montiert werden müssen.

Baugröße:

Innengewinde:

M22x1,5

Rückansicht Muffe mit Schiebehülse

Menge	Artikel-Nr.	Preis
	HK-A3M-ZN	16,49 €

Kupplungsmuffe Traktor-Heckhydraulik

Kupplungsmuffe - Traktor-Heckhydraulik

lange Ausführung
DN12
250bar
BG3

M22x1,5mm (15L) Schottanschluss Kupplungsmuffe - Traktor-Heckhydraulik

M22x1,5AG flachdichtend Kupplungsmuffe - Traktor-Heckhydraulik

Hohlschraube M22x1,5 Kupplungsmuffe - Traktor-Heckhydraulik 3/4"UNF + G1/2"

G1/2" Kupplungsmuffe - Traktor-Heckhydraulik CEL15

3/4"UNF Kupplungsmuffe - Traktor-Heckhydraulik M22x1,5AG

Gewinde	Artikel-Nr.	Preis
M22x1,5mm (15L) Schottanschluss	HK-P3M-CEL15-S	66,46 €
M22x1,5AG O-Ring-Abdichtung	HK-P3M-AG-M22x1,5	76,33 €
Hohlschraube M22x1,5	HK-P3M-HS-M22x1,5	66,46 €
G1/2"	HK-P3M-IG-G1/2	76,33 €
3/4"UNF	HK-P3M-IG-3/4"UNF	76,33 €

Passendes Zubehör

Staubstecker für Steckkupplungsmuffe Gr. 3

Staubstecker

für Kupplungsmuffen

passend zum Kupplungstyp: Steckkupplung HK-A

Staubstecker für Steckkupplungsmuffe Gr. 2

Staubstecker für Steckkupplungsmuffe Gr. 3

Staubstecker für Steckkupplungsmuffe Gr. 4

Steckkupplungsmuffe Gr. 3 mit Staubstecker

Baugröße	Farbe	Artikel-Nr.	Preis
1	ROT	HK-A1M-SS-ROT	2,54 €
2	ROT	HK-A2M-SS-ROT	1,41 €
3	ROT	HK-A3M-SS-ROT	0,87 €
3	BLAU	HK-A3M-SS-BLAU	0,87 €
3	GELB	HK-A3M-SS-GELB	0,87 €
3	GRÜN	HK-A3M-SS-GRÜN	0,87 €
3	SCHWARZ	HK-A3M-SS-SCHWARZ	0,87 €
4	ROT	HK-A4M-SS-ROT	2,59 €
6	ROT	HK-A6M-SS-ROT	3,01 €

Staubkappe

für Kupplungsstecker

passend zum Kupplungstyp: Steckkupplung HK-A

Staubkappe für Steckkupplungsstecker Gr. 2

Staubkappe für Steckkupplungsstecker Gr. 3

Staubkappe für Steckkupplungsstecker Gr. 4

Staubkappe für Steckkupplungsstecker Gr. 6

Steckkupplungsstecker Gr. 3 mit Staubkappe

Baugröße	Farbe	Artikel-Nr.	Preis
1	ROT	HK-A1S-SK-ROT	2,54 €
2	ROT	HK-A2S-SK-ROT	1,41 €
3	ROT	HK-A3S-SK-ROT	0,87 €
3	BLAU	HK-A3S-SK-BLAU	0,87 €
3	GELB	HK-A3S-SK-GELB	0,87 €
3	GRÜN	HK-A3S-SK-GRÜN	0,87 €
3	SCHWARZ	HK-A3S-SK-SCHWARZ	0,87 €
4	ROT	HK-A4S-SK-ROT	2,59 €
6	ROT	HK-A6S-SK-ROT	3,01 €
