Kraftstoffschläuche und Niederdruck

Kraftstoffschläuche und Ölschläuche verbinden Anlagenteile wie Pumpe, Motor, Filter und vieles mehr. Durch Gewebe- und Stahleinlagen und Ummantelungen sind sie für Niederdruckanwendungen einsetzbar. Mehr über Kraftstoffschläuche

Ringschraubstutzen metrisch mit 24° metrischem Außengewinde

Ringschraubstutzen zöllig mit 24° metrischem Außengewinde

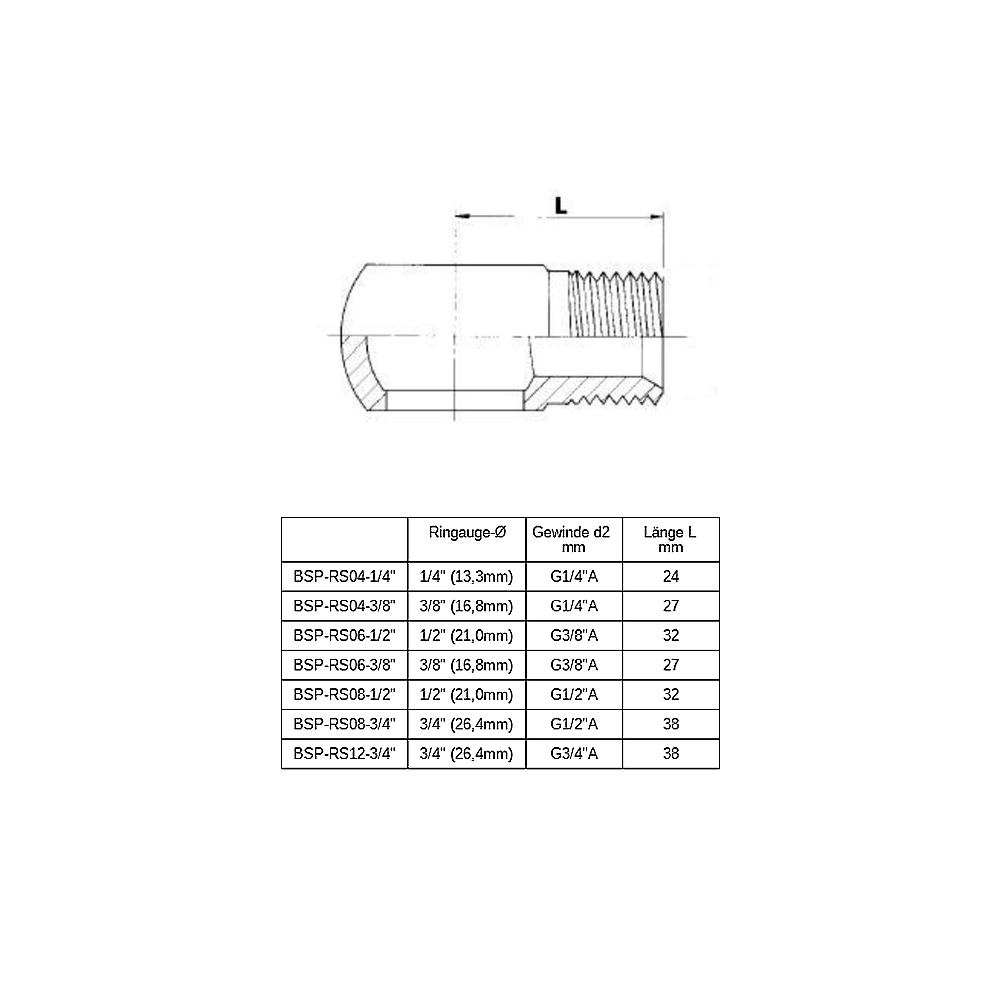

Ringschraubstutzen zöllig mit BSP 60° Außengewinde

Außengewindenippel mit Einschraubzapfen, zöllig

Außengewindenippel mit Einschraubzapfen, metrisch

Außengewindenippel mit Einschraubzapfen, NPT-Gewinde, kegelig

Kraftstoffschlauch Typ A

Kraftstoffschlauch, Ölschlauch Typ A

Werkstoff:

Niederdruckschlauch aus synthetischem Gummi ohne Einlage mit Umflechtung aus verzinktem Stahldraht.

Temperaturbereich:

-35°C bis +80°C

Anwendungsbereich:

Kraftstoffe, Heizöle (EL/L), Pflanzenöle (nicht geeignet für Rapsöl/Biodiesel), HFA, HFB, HFC, Polyalkylenglycol, Glycole, Schmiermittel, Kühlwasser, Druckluft, Terpentinöl, Kerosin.

Konfigurator	Größe	Innen-Ø mm	Außen-Ø mm	Betriebsdruck	passende Presshülse	Artikel-Nr.	Preis/m
konfigurieren	2	4,5	9,5	20 bar	ND-H10,5	ND-A02	4,20 €
konfigurieren	4	5,5	10,5	20 bar	ND-H12	ND-A04	4,90 €
konfigurieren	6	7,5	12,5	15 bar	ND-H13,5	ND-A06	5,37 €
konfigurieren	8	9,0	14,0	15 bar	ND-H15	ND-A08	6,18 €
konfigurieren	10	11,0	17,0	15 bar	ND-H19	ND-A10	9,12 €
konfigurieren	12	14,0	21,0	15 bar	ND-H24	ND-A12	13,03 €
	16	17,0	25,0	15 bar	Schlauchschelle	ND-A16	19,87 €

Kraftstoffschlauch, Ölschlauch Typ GC

Werkstoff:

Niederdruckschlauch aus synthetischem Gummi ohne Einlage mit aufgeheiztem Textilgeflecht.

Temperaturbereich:

-35°C bis +80°C

Betriebsdruck:

10 bar

Anwendungsbereich:

Kraftstoffe, Heizöle (EL/L), Pflanzenöle (nicht geeignet für Rapsöl/Biodiesel), HFA, HFB, HFC, Polyalkylenglycol, Glycole, Schmiermittel, Kühlwasser, Druckluft, Terpentinöl, Kerosin.

Konfigurator	Größe	Innen-Ø mm	Außen-Ø mm	passende Presshülse	Artikel-Nr.	Preis/m
	1	3,2	7,0	ND-H9	ND-GC01	5,72 €
	2	4,0	9,0	ND-H10,5	ND-GC01,5	5,96 €
konfigurieren	2	4,5	9,5	ND-H10,5	ND-GC02	5,99 €
	2	5,0	10,0	ND-H12	ND-GC03	6,18 €
konfigurieren	4	5,5	10,5	ND-H12	ND-GC04	6,23 €
	4	6,0	11,0	ND-H13,5	ND-GC05	7,83 €
	-	7,0	12,0	ND-H13,5	ND-GC05,5	7,93 €
konfigurieren	6	7,5	12,5	ND-H13,5	ND-GC06	7,96 €
	6	8,0	13,0	ND-H15	ND-GC07	9,59 €
konfigurieren	8	9,5	14,0	ND-H17	ND-GC08	9,68 €
konfigurieren	10	11,0	17,0	ND-H19	ND-GC10	11,69 €
konfigurieren	12	15,0	23,0	ND-H24	ND-GC12	18,91 €

Kraftstoffschlauch Typ GCA

Kraftstoffschlauch, Ölschlauch Typ GCA

Werkstoff:

Niederdruckschlauch aus synthetischem Gummi ohne Einlage mit aufgeheiztem Textilgeflecht und Umflechtung aus verzinktem Stahldraht.

Temperaturbereich:

-35°C bis +80°C

Anwendungsbereich:

Kraftstoffe, Heizöle (EL/L), Pflanzenöle (nicht geeignet für Rapsöl/Biodiesel), HFA, HFB, HFC, Polyalkylenglycol, Glycole, Schmiermittel, Kühlwasser, Druckluft, Terpentinöl, Kerosin.

Konfigurator	Größe	Innen-Ø mm	Außen-Ø mm	Betriebsdruck	passende Presshülse	Artikel-Nr.	Preis/m
konfigurieren	2	4,5	10,5	30 bar	ND-H12	ND-GCA02	14,13 €
konfigurieren	4	5,5	11,5	30 bar	ND-H13,5	ND-GCA04	14,32 €
konfigurieren	6	7,5	13,5	30 bar	ND-H15	ND-GCA06	15,61 €
konfigurieren	8	9,5	16,5	25 bar	ND-H17	ND-GCA08	18,04 €
konfigurieren	10	11,0	18,5	25 bar	ND-H20	ND-GCA10	23,72 €
konfigurieren	12	15,0	24,0	25 bar	ND-H24	ND-GCA12	28,08 €

Kraftstoffschlauch Typ OLN

Kraftstoffschlauch, Ölschlauch Typ OLN

Werkstoff:

Niederdruckschlauch aus synthetischem Gummi mit Textileinlage. Abriebfeste und ozonbeständige Gummiaußenschicht.

Temperaturbereich:

-40°C bis +125°C

Anwendungsbereich:

Kraftstoffe, Heizöle (EL/L), Pflanzenöle (nicht geeignet für Rapsöl/Biodiesel), HFA, HFB, HFC, Polyalkylenglycol, Glycole, Schmiermittel, Kühlwasser, Druckluft, Terpentinöl, Kerosin.

Konfigurator	Größe	Innen-Ø mm	Außen-Ø mm	Betriebsdruck	passende Presshülse	Artikel-Nr.	Preis/m
konfigurieren	2	4	10	25 bar	ND-H11	ND-OLN02	17,23 €
konfigurieren	4	6	12	25 bar	ND-H13,5	ND-OLN04	18,00 €
konfigurieren	6	8	14	25 bar	ND-H15	ND-OLN06	19,37 €
konfigurieren	8	9	15	25 bar	ND-H17	ND-OLN08	20,15 €
konfigurieren	10	11	18	20 bar	ND-H19	ND-OLN10	23,21 €
konfigurieren	12	13	22	20 bar	ND-H24	ND-OLN12	33,54 €
	16	16	25	15 bar	Schlauchschelle	ND-OLN16	40,83 €

Hochtemperatur-Ölschlauch Typ OLNS1

Werkstoff:

Niederdruckschlauch aus synthetischem Gummi mit Textileinlage. Abriebfeste und ozonbeständige Gummiaußenschicht.

Temperaturbereich:

-35°C bis +150°C

Anwendungsbereich:

Motorenöle, Kraftstoffe, Heizöle (EL/L), Pflanzenöle (nicht geeignet für Rapsöl/Biodiesel), HFA, HFB, HFC, Polyalkylenglycol, Glycole, Schmiermittel, Kühlwasser, Druckluft, Terpentinöl, Kerosin.

Konfigurator	Größe	Innen-Ø mm	Außen-Ø mm	Betriebsdruck	passende Presshülse	Artikel-Nr.	Preis/m
konfigurieren	4	6	12,5	40 bar	ND-H13,5	ND-HIGHTEMP-06	37,17 €
konfigurieren	6	8	14	35 bar	ND-H15	ND-HIGHTEMP-08	37,62 €
konfigurieren	8	10	16	30 bar	ND-H17	ND-HIGHTEMP-10	41,22 €
konfigurieren	10	12	19	25 bar	ND-H22	ND-HIGHTEMP-12	48,12 €

Rapsölschlauch, Biodieselschlauch Typ FPM

Werkstoff:

Schlauchinnenschicht aus FPM, Zwischenschicht aus ECO, eine Polyamid-Geflechteinlage, ECO-Außenschicht, ozon-, öl- und lichtrissbeständig.

Temperaturbereich:

-40°C bis +125°C

Anwendungsbereich:

Kraftstoffe, Rapsöl/Biodiesel.

Konfigurator	Größe	Innen-Ø mm	Außen-Ø mm	Betriebsdruck	passende Presshülse	Artikel-Nr.	Preis/m
konfigurieren	4	5,5	11,5	6 bar	ND-H13,5	ND-FPM04	28,34 €
konfigurieren	6	7,3	13,3	6 bar	ND-H15	ND-FPM06	35,21 €
konfigurieren	8	9,5	16,5	6 bar	ND-H17	ND-FPM08	40,24 €
konfigurieren	10	11,3	18	6 bar	ND-H19	ND-FPM10	47,14 €
konfigurieren	12	13	19	6 bar	ND-H22	ND-FPM12	48,49 €

AdBlue-Schlauch

AdBlue-Schlauch Typ ADB

Werkstoff:

Schlauch-Innen- und Außenschicht aus EPDM Gummi,eine Textilgeflechteinlage, Außendecke hitze-, alterungs- und witterungsbeständig

Temperaturbereich:

-40°C bis +120°C

Anwendungsbereich:

AdBlue Harnstofflösung als Kraftstoffzusatz

Konfigurator	Größe	Innen-Ø mm	Außen-Ø mm	Betriebsdruck	passende Presshülse	Artikel-Nr.	Preis/m
	1	3,2	9,2	6 bar	ND-H10,5	ND-ADB01	4,26 €
konfigurieren	2	4	10	6 bar	ND-H12	ND-ADB02	6,47 €
konfigurieren	4	6	12	6 bar	ND-H13,5	ND-ADB04	7,09 €
konfigurieren	6	8	14	6 bar	ND-H15	ND-ADB06	6,65 €
konfigurieren	8	10	17	6 bar	ND-H19	ND-ADB08	8,85 €

Schraubstock-Schlauchpresse

Dieses Presswerkzeug wird mittels eines Schraubstocks zusammen- gedrückt. Hierbei wird die Presshülse um den Schlauch derart verformt, dass eine feste Einbindung erreicht wird.

Zwei Auflageschienen verhindern ein Durchrutschen des Werkzeugs durch die Schraubstockbacken.

Mit diesem Presswerkzeug lassen sich Schläuche der Größen 4, 6, 8 und 10 verpressen.

Pressbereich 10-22mm

Detailansicht Schraubstock-Schlauchpresse

Menge	Artikel-Nr.	Preis
	ND-SSP	138,51 €

Presshülse

Werkstoff:

Stahl, verzinkt

Größe	Innen-Ø D1 mm	D2 mm	L mm	Artikel-Nr.	Preis
2	9	6,2	17	ND-H09	0,26 €
2	10,5	6,2	15	ND-H10,5	0,26 €
4	11,5	7,3	18	ND-H11	0,48 €
4	12	7,3	18	ND-H12	0,34 €
6	13,5	9,3	20	ND-H13,5	0,38 €
6	14,5	9,3	20	ND-H14	0,57 €
8	15	11,3	20	ND-H15	0,42 €
8	17	11,3	21	ND-H17	0,49 €
10	18	13,4	21	ND-H18	0,67 €
10	19	13,4	20	ND-H19	0,69 €
10	20	13,4	20	ND-H20	0,69 €
12	22	16,9	32	ND-H22	0,78 €
12	24,4	16,9	32	ND-H24	0,89 €

Dichtkopf DIN 3863

Für Gegenanschluss mit 24° oder 60° Aussenkung.

Werkstoff:

Stahl, verzinkt

Größe	für Schlauch Innen-Ø [mm]	Rohr-Ø	für Mutter	Artikel-Nr.	Preis
2	4 - 4,5	5-LL	M10x1 / G1/8"-28	ND-N02-05LL	1,40 €
2	4 - 4,5	6-L	ND-04-UG1/4	ND-N02-06L	1,98 €
4	5,5 - 6	6-L	ND-04-UG1/4	ND-N04-06L	1,15 €
4	5,5 - 6	8-L	M14x1,5 / G1/4"-19	ND-N04-08L	1,39 €
4	5,5 - 6	10-L	M16x1,5 / G3/8"-19	ND-N04-10L	2,48 €
6	7,5 - 8	8-L	M14x1,5 / G1/4"-19	ND-N06-08L	1,12 €
6	7,5 - 8	10-L	M16x1,5 / G3/8"-19	ND-N06-10L	1,34 €
8	9 - 10	10-L	M16x1,5 / G3/8"-19	ND-N08-10L	1,10 €
8	9 - 10	12-L	M18x1,5 / G1/2"-14	ND-N08-12L	2,99 €
10	11 - 12	12-L	M18x1,5 / G1/2"-14	ND-N10-12L	1,48 €
10	11 - 12	15-L	M22x1,5 / G5/8"-14	ND-N10-15L	5,94 €
12	13 - 14	15-L	M22x1,5 / G5/8"-14	ND-N12-15L	4,39 €

Überwurfmutter DIN 3870 B

Gewinde:

Metrisches Gewinde

Werkstoff:

Stahl, verzinkt

Größe	SW	Rohr-Ø	M	Artikel-Nr.	Preis
2	12	5-LL	M10x1	ND-UM10x1	0,57 €
4	14	6-L	M12x1,5	ND-UM12x1,5	0,50 €
6	17	8-L	M14x1,5	ND-UM14x1,5	0,53 €
8	19	10-L	M16x1,5	ND-UM16x1,5	0,59 €
10	22	12-L	M18x1,5	ND-UM18x1,5	0,85 €
12	27	15-L	M22x1,5	ND-UM22x1,5	1,42 €

Überwurfmutter zöllig

Gewinde:

Whitworth-Rohrgewinde

Werkstoff:

Stahl, verzinkt

Größe	SW	G	Artikel-Nr.	Preis
2	14	G1/8	ND-UG1/8	2,50 €
4	17	G1/4	ND-04-UG1/4	1,11 €
6	17	G1/4	ND-UG1/4	0,67 €
16	32	G3/4	ND-UG3/4	5,34 €
8	19	G3/8	ND-UG3/8	0,82 €
10	27	G1/2	ND-UG1/2	3,47 €
12	24	G1/2	ND-12-UG1/2	6,03 €
12	27	G5/8	ND-UG5/8	7,68 €

Bundnippel

Ausführung:

Flachdichtend

Werkstoff:

Stahl, verzinkt

Größe	für Schlauch Innen-Ø [mm]	Rohr-Ø	für Mutter	Artikel-Nr.	Preis
2	4 - 4,5	5-LL	M10x1 / G1/8"-28	ND-NF02	3,15 €
4	5,5 - 6	6-L	M12x1,5 / G1/4"-19	ND-NF04	2,43 €
6	7,5 - 8	8-L	M14x1,5 / G1/4"-19	ND-NF06	2,41 €
8	9 - 10	10-L	M16x1,5 / G3/8"-19	ND-NF08	2,49 €
10	11 - 12	12-L	M18x1,5 / G1/2"-14	ND-NF10	4,00 €
12	13 - 14	15-L	M22x1,5 / G5/8"-14	ND-NF12	4,15 €
12	13 - 14		G1/2"	ND-NF12-1/2	9,56 €
12	13 - 14		M26x1,5 / G3/4"-14	ND-NF12-16	2,96 €

Rohrbogen 90° metrisch mit 60°-Dichtkegel

Werkstoff:

Stahl, verzinkt

Konfigurator	Größe	für Schlauch Innen-Ø [mm]	M	für Rohr-Ø	Schenkellänge L [mm]	Artikel-Nr.	Preis
konfigurieren	2	4 - 4,5	M10x1	5-LL	24	ND-DKL90B02	21,20 €
konfigurieren	4	5,5 - 6	M12x1,5	6-L	29	ND-DKL90B04	10,40 €
konfigurieren	6	7,5- 8	M14x1,5	8-L	36	ND-DKL90B06	7,91 €
konfigurieren	8	9 - 10	M16x1,5	10-L	48	ND-DKL90B08	8,79 €
konfigurieren	10	11 - 12	M18x1,5	12-L	49	ND-DKL90B10	10,46 €
konfigurieren	12	13 - 14	M22x1,5	15-L	48	ND-DKL90B12	18,05 €

Rohrbogen 90° zöllig mit 60°-Dichtkegel

Werkstoff:

Stahl, verzinkt

Konfigurator	Größe	für Schlauch Innen-Ø [mm]	G	Schenkellänge L [mm]	Artikel-Nr.	Preis
konfigurieren	4	5,5 - 6	G1/4"	29	ND-DKR90B04	15,54 €
konfigurieren	6	7,5 - 8	G1/4"	36	ND-DKR90B06	19,20 €
konfigurieren	8	9 - 10	G3/8"	48	ND-DKR90B08	17,86 €
konfigurieren	10	11 - 12	G1/2"	49	ND-DKR90B10	20,01 €
konfigurieren	12	13 - 14	G1/2"	48	ND-DKR90B12	27,82 €

Rohrnippel

z.B. für Schneidringmontage

Werkstoff:

Stahl, verzinkt

Konfigurator	Größe	für Schlauch Innen-Ø [mm]	Rohr-Ø D [mm]	Rohrlänge L [mm]	Artikel-Nr.	Preis
	2	4 - 4,5	4	30	ND-BE02-04LL	2,35 €
konfigurieren	4	5,5 - 6	6	30	ND-BE04-06L	1,55 €
konfigurieren	6	7,5 - 8	8	42	ND-BE06-08L	1,96 €
konfigurieren	8	9 - 10	10	54	ND-BE08-10L	2,33 €
konfigurieren	10	11 - 12	12	55	ND-BE10-12L	2,42 €
konfigurieren	12	13 - 14	15	55	ND-BE12-15L	3,68 €

Rohrbogen

90° Rohrbogen

z.B. für Schneidringmontage

Werkstoff:

Stahl, verzinkt

Konfigurator	Größe	für Schlauch Innen-Ø [mm]	Rohr-Ø D [mm]	Schenkellänge L [mm]	Artikel-Nr.	Preis
konfigurieren	2	4 - 4,5	4	30	ND-RBE02-04LL	3,91 €
konfigurieren	4	5,5 - 6	6	30	ND-RBE04-06L	3,72 €
konfigurieren	6	7,5 - 8	8	42	ND-RBE06-08L	3,37 €
konfigurieren	8	9 - 10	10	54	ND-RBE08-10L	4,47 €
konfigurieren	10	11 - 12	12	55	ND-RBE10-12L	5,77 €
konfigurieren	12	13 - 14	15	55	ND-RBE12-15L	7,08 €

45° Rohrbogen

z.B. für Schneidringmontage

Werkstoff:

Stahl, verzinkt

Konfigurator	Größe	für Schlauch Innen-Ø [mm]	Rohr-Ø D [mm]	Schenkellänge L [mm]	Artikel-Nr.	Preis
konfigurieren	2	4 - 4,5	4	14	ND-45RB02-04LL	6,41 €
konfigurieren	4	5,5 - 6	6	17	ND-45RB04-06L	4,72 €
konfigurieren	6	7,5 - 8	8	21	ND-45RB06-08L	6,43 €
konfigurieren	8	9 - 10	10	26	ND-45RB08-10L	7,40 €
konfigurieren	10	11 - 12	12	29	ND-45RB10-12L	8,88 €
konfigurieren	12	13 - 14	15	35	ND-45RB12-15L	10,26 €

Ringnippel DIN 7642

Werkstoff:

Stahl, verzinkt

Konfigurator	Größe	für Schlauch Innen-Ø [mm]	D in mm	Höhe H in mm	Artikel-Nr.	Preis
konfigurieren	2	4 - 4,5	8	8	ND-RN02-08	2,11 €
konfigurieren	2	4 - 4,5	10	10	ND-RN02-10	4,26 €
konfigurieren	2	4 - 4,5	12	12	ND-RN02-12	8,68 €
	2	4 - 4,5	14	14	ND-RN02-14	9,76 €
konfigurieren	4	5,5 - 6	10	10	ND-RN04-10	3,20 €
konfigurieren	4	5,5 - 6	12	12	ND-RN04-12	3,35 €
konfigurieren	4	5,5 - 6	14	14	ND-RN04-14	4,52 €
konfigurieren	6	7,5 - 8	10	10	ND-RN06-10	3,72 €
konfigurieren	6	7,5 - 8	12	12	ND-RN06-12	3,29 €
konfigurieren	6	7,5 - 8	14	14	ND-RN06-14	3,75 €
konfigurieren	8	9 - 10	12	12	ND-RN08-12	3,99 €
konfigurieren	8	9 - 10	14	14	ND-RN08-14	4,07 €
konfigurieren	8	9 - 10	16	16	ND-RN08-16	7,80 €
konfigurieren	8	9 - 10	18	20	ND-RN08-18	13,03 €
konfigurieren	10	11 - 12	16	16	ND-RN10-16	7,53 €
konfigurieren	10	11 - 12	18	20	ND-RN10-18	11,56 €
konfigurieren	12	13 - 14	18	20	ND-RN12-18	11,04 €

Doppelringnippel

Werkstoff:

Stahl, verzinkt

Größe	für Schlauch Innen-Ø [mm]	D in mm	Höhe H in mm	Artikel-Nr.	Preis
2	4 - 4,5	8	8	ND-DRN02-08	3,92 €
4	5,5 - 6	10	10	ND-DRN04-10	9,67 €
6	7,5 - 8	12	12	ND-DRN06-12	10,84 €
8	9 - 10	14	14	ND-DRN08-14	10,65 €
10	11 - 12	16	16	ND-DRN10-16	44,43 €

90°-Bogen Ringnippel "Hoch"

Werkstoff:

Stahl, verzinkt

Konfigurator	Größe	für Schlauch Innen-Ø [mm]	Ringauge-Ø D [mm]	Schenkellänge L [mm]	Artikel-Nr.	Preis
konfigurieren	2	4 - 4,5	8	27	ND-RNH02-08	50,19 €
konfigurieren	4	5,5 - 6	10	35	ND-RNH04-10	29,66 €
konfigurieren	6	7,5 - 8	12	42	ND-RNH06-12	15,41 €
konfigurieren	8	9 - 10	14	56	ND-RNH08-14	18,88 €

90°-Bogen Ringnippel "Flach"

Werkstoff:

Stahl, verzinkt

Konfigurator	Größe	für Schlauch Innen-Ø [mm]	Ringauge-Ø D [mm]	Schenkellänge L [mm]	Artikel-Nr.	Preis
konfigurieren	2	4 - 4,5	8	27	ND-RNF02-08	20,24 €
konfigurieren	6	7,5 - 8	12	42	ND-RNF06-12	18,72 €
konfigurieren	8	9 - 10	14	56	ND-RNF08-14	21,47 €

Ringschraubstutzen metrisch

Ringschraubstutzen metrisch mit 24° metrischem Außengewinde

Werkstoff:

Stahl, verzinkt

Ansicht von unten Ringschraubstutzen metrisch

Detailansicht Ringschraubstutzen metrisch

Seitenansicht Ringschraubstutzen metrisch

Ringauge-Ø	Gewinde G	Rohranschluss	Länge L	Höhe H	Artikel-Nr.	Preis
10mm	M12x1,5	6-L	21 mm	10 mm	PE-RS 6-PL-10	9,05 €
12mm	M12x1,5	6-L		12 mm	PE-RS 6-PL-12	9,98 €
12mm	M14x1,5	8-L	24 mm	12 mm	PE-RS 8-PL-12	8,95 €
14mm	M14x1,5	8-L	25 mm	14 mm	PE-RS 8-PL-14	9,61 €
14mm	M16x1,5	10-L	26 mm	14 mm	PE-RS10-PL-14	10,06 €
16mm	M18x1,5	12-L	30 mm	16 mm	PE-RS12-PL-16	10,86 €
18mm	M22x1,5	15-L	54 mm	18 mm	PE-RS15-PL-18	51,01 €
22mm	M22x1,5	15-L	54 mm	25 mm	PE-RS15-PL-22	69,96 €

Ringschraubstutzen zöllig

Ringschraubstutzen zöllig mit 24° metrischem Außengewinde

Werkstoff:

Stahl, verzinkt

Ansicht von unten Ringschraubstutzen zöllig

Detailansicht Ringschraubstutzen zöllig

Seitenansicht Ringschraubstutzen zöllig

Ringauge-Ø	Gewinde G	Rohranschluss	Länge L	Höhe H	Artikel-Nr.	Preis
1/4" (13,3mm)	M12x1,5	6-L	25mm	14mm	PE-RS 6-PL-1/4"	9,31 €
1/4" (13,3mm)	M14x1,5	8-L	25mm	14mm	PE-RS 8-PL-1/4"	9,31 €
1/4" (13,3mm)	M16x1,5	10-L	26mm	14mm	PE-RS10-PL-1/4"	9,49 €
3/8" (16,8mm)	M16x1,5	10-L	27mm	17mm	PE-RS10-PL-3/8"	10,55 €
3/8" (16,8mm)	M18x1,5	12-L	32mm	17mm	PE-RS12-PL-3/8"	11,57 €
1/2" (21,0mm)	M18x1,5	12-L	40mm	25mm	PE-RS12-PL-1/2"	19,26 €
1/2" (21,0mm)	M22x1,5	15-L	32mm	25mm	PE-RS15-PL-1/2"	23,85 €

Ringschraubstutzen

Ringschraubstutzen zöllig mit BSP 60° Außengewinde

Werkstoff:

Stahl, verzinkt

Ansicht von unten Ringschraubstutzen zöllig mit 60° Aussenkung

Detailansicht Ringschraubstutzen zöllig mit 60° Aussenkung

Datenblatt

Betriebsdruck	Ringauge-Ø	Gewinde G	Länge L	Höhe H	Artikel-Nr.	Preis
250 bar	1/4" (13,3mm)	G1/4A"	25mm	14mm	BSP-RS04-1/4"	7,22 €
280 bar	3/8" (16,8mm)	G1/4A"	28mm	18mm	BSP-RS04-3/8"	9,35 €
250 bar	1/2" (21,0mm)	G3/8A"	30mm	22mm	BSP-RS06-1/2"	15,69 €
250 bar	3/8" (16,8mm)	G3/8A"	28mm	18mm	BSP-RS06-3/8"	7,94 €
250 bar	1/2" (21,0mm)	G1/2A"	33mm	22mm	BSP-RS08-1/2"	14,06 €
210 bar	3/4" (26,4mm)	G1/2A"	45mm	30mm	BSP-RS08-3/4"	19,12 €
210 bar	3/4" (26,4mm)	G3/4A"	33mm	30mm	BSP-RS12-3/4"	33,80 €

Ringschraubstutzen DIN7641

metrisches Gewinde, Abdichtung durch 60°-Aussenkung

Werkstoff:

Stahl, verzinkt

Detailansicht Ringschraubstutzen DIN7641

Ringauge-Ø	Gewinde G	Länge L	Höhe H ca.	Artikel-Nr.	Preis
10 mm	M12x1,5	24 mm	10 mm	ND-RS04-10	11,26 €
12 mm	M14x1,5	27 mm	12 mm	ND-RS06-12	13,32 €
14 mm	M14x1,5	28 mm	14 mm	ND-RS06-14	14,00 €
14 mm	M16x1,5	29 mm	14 mm	ND-RS08-14	13,15 €
16 mm	M18x1,5	31 mm	16 mm	ND-RS10-16	21,06 €
18 mm	M22x1,5	33 mm	20 mm	ND-RS12-18	23,67 €

Ringlötstück

Ringlötstück DIN7642

Werkstoff:

Stahl, blank

Draufsicht Ringlötstück DIN7642

Ringauge-Ø D2 [mm]	Lötanschluss Rohr-Ø D1 [mm]	Länge L [mm]	Artikel-Nr.	Preis
8	4	14	ND-RL02-08	3,43 €
10	6	16	ND-RL04-10	2,56 €
12	8	18	ND-RL06-12	2,61 €
14	8	20	ND-RL06-14	3,70 €
14	10	20	ND-RL08-14	5,03 €
16	12	22	ND-RL10-16	4,58 €
18	12	22	ND-RL10-18	8,73 €
18	15	24	ND-RL12-18	18,72 €

Lötdichtkopf

Werkstoff:

Stahl, blank

NW	für Rohr	Artikel-Nr.	Preis
4	6 mm	ND-LD04-06	1,13 €
6	8 mm	ND-LD06-08	2,38 €
8	10 mm	ND-LD08-10	1,96 €
10	12 mm	ND-LD10-12	2,16 €
12	15 mm	ND-LD12-15	2,63 €
16	18 mm	ND-LD16-18	2,77 €
20	22 mm	ND-LD20-22	5,05 €
25	28 mm	ND-LD25-28	10,82 €

Hohlschraube DIN 7643 metrisch

Hohlschraube DIN 7643, metrisch

Gewinde:

Metrisches Gewinde

Werkstoff:

Stahl, verzinkt

Druck:

max. 25bar

Hinweis: Hier finden Sie: Hochdruck-Hohlschrauben

M	L in mm	Artikel-Nr.	Preis
M 6x1	17	ND-HS-M 6x1	1,83 €
M 8x1	17	ND-HS-M 8x1	1,02 €
M 8x1,25	17	ND-HS-M 8x1,25	1,62 €
M10x1	19	ND-HS-M10x1	1,75 €
M10x1,5	19	ND-HS-M10x1,5	2,15 €
M12x1,5	24	ND-HS-M12x1,5	1,83 €
M12x1,25	24	ND-HS-M12x1,25	3,16 €
M14x1,5	26	ND-HS-M14x1,5	1,98 €
M16x1,5	28	ND-HS-M16x1,5	2,71 €
M18x1,5	32	ND-HS-M18x1,5	3,93 €
M22x1,5	39	ND-HS-M22x1,5	6,51 €
M26x1,5	45	ND-HS-M26x1,5	7,86 €
M30x1,5	51	ND-HS-M30x1,5	15,45 €

Hohlschraube DIN 7643 whitworth

Hohlschraube DIN 7643, whitworth

Gewinde:

Whitworth-Rohrgewinde

Werkstoff:

Stahl, verzinkt

Druck:

max. 25bar

Hinweis: Hier finden Sie: Hochdruck-Hohlschrauben

M	L in mm	Artikel-Nr.	Preis
G1/8A	19	ND-HS-G1/8A	3,27 €
G1/4A	26	ND-HS-G1/4A	3,75 €
G3/8A	28	ND-HS-G3/8A	5,06 €
G1/2A	39	ND-HS-G1/2A	15,88 €

Doppelhohlschraube metrisch

Doppelhohlschraube, metrisch

Gewinde:

Metrisches Gewinde

Werkstoff:

Stahl, verzinkt

Druck:

max. 25bar

Hinweis: Hier finden Sie Hochdruck-Doppelhohlschrauben

M	L in mm	Artikel-Nr.	Preis
M 8x1	28	ND-DHS-M 8x1	2,60 €
M10x1	31	ND-DHS-M10x1	2,60 €
M12x1,5	39	ND-DHS-M12x1,5	3,61 €
M14x1,5	43	ND-DHS-M14x1,5	3,80 €
M16x1,5	46	ND-DHS-M16x1,5	4,96 €
M18x1,5	54	ND-DHS-M18x1,5	7,59 €

Doppelhohlschraube zöllig

Doppelhohlschraube, zöllig

Gewinde:

Zölliges Gewinde

Werkstoff:

Stahl, verzinkt

Druck:

max. 25bar

Hinweis: Hier finden Sie Hochdruck-Doppelhohlschrauben

M	L in mm	Artikel-Nr.	Preis
G1/8A	31	ND-DHS-G1/8A	13,10 €
G1/4A	42	ND-DHS-G1/4A	10,21 €
G3/8A	46	ND-DHS-G3/8A	10,84 €
G1/2A	63	ND-DHS-G1/2A	27,52 €

Außengewindenippel CEL mit 24°-Konus

Werkstoff:

Stahl, verzinkt

Konfigurator	Größe	für Schlauch Innen-Ø [mm]	M	für Rohr-∅	SW	Artikel-Nr.	Preis
	2	4 - 4,5	M8x1	4-LL	9	ND-CE-02-04LL	3,29 €
	2	4 - 4,5	M10x1	5-LL	11	ND-CE-02-05LL	6,02 €
konfigurieren	4	5,5 - 6	M12x1,5	6-L	12	ND-CE-04-06L	3,16 €
konfigurieren	6	7,5 - 8	M14x1,5	8-L	14	ND-CE-06-08L	2,39 €
konfigurieren	8	9 - 10	M16x1,5	10-L	17	ND-CE-08-10L	2,79 €
konfigurieren	10	11 - 12	M18x1,5	12-L	19	ND-CE-10-12L	5,72 €
konfigurieren	12	13 - 14	M22x1,5	15-L	22	ND-CE-12-15L	7,61 €

Außengewindenippel BSP mit 60°-Konus

Werkstoff:

Stahl, verzinkt

Konfigurator	Größe	für Schlauch Innen-Ø [mm]	G	SW	Artikel-Nr.	Preis
konfigurieren	4	5,5 - 6	G1/8"	13	ND-BSP04-G1/8A	10,39 €
konfigurieren	6	7,5 - 8	G1/4"	17	ND-BSP06-G1/4A	7,53 €
konfigurieren	8	9 - 10	G3/8"	19	ND-BSP08-G3/8A	12,45 €
konfigurieren	12	13 - 14	G1/2"	24	ND-BSP12-G1/2A	20,30 €

Außengewindenippel mit Einschraubzapfen zöllig

Außengewindenippel mit Einschraubzapfen, zöllig

Einschraubzapfen nach DIN3852 Form A

Werkstoff:

Stahl, verzinkt

Konfigurator	Größe	für Schlauch Innen-Ø [mm]	G	L [mm]	Artikel-Nr.	Preis
konfigurieren	2	4 - 4,5	G1/8A	8	ND-AGR02-G1/8A	4,69 €
konfigurieren	4	5,5 - 6	G1/8A	8	ND-AGR04-G1/8A	4,22 €
konfigurieren	4	5,5 - 6	G1/4A	12	ND-AGR04-G1/4A	5,04 €
konfigurieren	6	7,5 - 8	G1/4A	12	ND-AGR06-G1/4A	4,01 €
konfigurieren	8	9 - 10	G1/4A	12	ND-AGR08-G1/4A	5,12 €
konfigurieren	8	9 - 10	G3/8A	12	ND-AGR08-G3/8A	6,21 €
konfigurieren	10	11 - 12	G3/8A	12	ND-AGR10-G3/8A	6,71 €
konfigurieren	10	11 - 12	G1/2A	12	ND-AGR10-G1/2A	9,12 €

Außengewindenippel mit Einschraubzapfen, metrisch

Einschraubzapfen nach DIN3852 Form A

Werkstoff:

Stahl, verzinkt

Konfigurator	Größe	für Schlauch Innen-Ø [mm]	G	L [mm]	Artikel-Nr.	Preis
konfigurieren	2	4 - 4,5	M10x1	8	ND-AG02-M10x1	4,19 €
konfigurieren	4	5,5 - 6	M12x1,5	12	ND-AG04-M12x1,5	6,46 €
konfigurieren	6	7,5 - 8	M12x1,5	12	ND-AG06-M12x1,5	5,05 €
konfigurieren	6	7,5 - 8	M14x1,5	12	ND-AG06-M14x1,5	5,93 €
konfigurieren	8	9 - 10	M16x1,5	12	ND-AG08-M16x1,5	7,76 €
konfigurieren	10	11 - 12	M18x1,5	12	ND-AG10-M18x1,5	5,73 €
konfigurieren	12	13 - 14	M22x1,5	12	ND-AG12-M22x1,5	9,61 €
konfigurieren	12	13 - 14	M26x1,5	12	ND-AG12-M26x1,5	9,01 €

Außengewindenippel mit Einschraubzapfen, metrisch

Außengewindenippel mit Einschraubzapfen, NPT-Gewinde, kegelig

Einschraubzapfen nach DIN3852 Form A

Werkstoff:

Stahl, verzinkt

Konfigurator	Größe	für Schlauch Innen-Ø [mm]	G	L [mm]	SW	Artikel-Nr.	Preis
konfigurieren	4	5,5 - 6	1/8"-27NPT	10	13	ND-AGN04-1/8"NPT	6,33 €
konfigurieren	6	7,5 - 8	1/4"-18NPT	14	17	ND-AGN06-1/4"NPT	7,29 €
konfigurieren	10	11 - 12	3/8"-18NPT	14	19	ND-AGN10-3/8"NPT	11,43 €
konfigurieren	12	13 - 14	1/2"-14NPT	19	24	ND-AGN12-1/2"NPT	45,08 €

Dieselschläuche bestehen aus Schlauch und Armaturen. Sie werden durch Verpressen mit einer Hülse oder mit einer Schelle verbunden. Benzinschläuche werden auf die gleiche Weise hergestellt. Dieselschläuche sind auch als Heizölschläuche geeignet. Die Auswahl reicht von textil- oder stahlumflochtenem bis hin zu ölbeständigem Obergummi mit Textilgeflechteinlagen bis in hohe Temperaturbereiche.

Andere Bezeichnungen sind: Silberschlauch, Spritschlauch, Stahlflexschlauch etc.
