Steckverschraubungen

Steckverschraubungen verbinden Polyurethan- und Polyamidschläuche durch einen innenliegenden Klemmring und eine O-Ring Abdichtung. Steck Schraubverbindungen, auch Push-In Verbindung genannt, gibt es...

Winkel-Einschraubverschraubung, einstellbar

Pneumatikschlauch (Polyamidschlauch), Rolle

Gerade Einschraubverschraubung

- Pneumatikverschraubung für Kunststoffschlauch
- PUSH-IN Schnellsteck-Verbindung
- zylindrisches Gewinde mit Dichtring

Größe 15 Gerade Einschraubverschraubung aus Kunststoff

PUSH-IN-Ø [mm]	G	Werkstoff	Artikel-Nr.	Preis
4	M5	Messing, vernickelt	PI-GE04-M5	2,09 €
4	G1/8A	Messing, vernickelt	PI-GE04-G1/8A	2,15 €
6	M5	Messing, vernickelt	PI-GE06-M5	2,31 €
6	G1/8A	Messing, vernickelt	PI-GE06-G1/8A	2,45 €
6	G1/4A	Messing, vernickelt	PI-GE06-G1/4A	2,74 €
8	G1/8A	Messing, vernickelt	PI-GE08-G1/8A	2,67 €
8	G1/4A	Messing, vernickelt	PI-GE08-G1/4A	3,12 €
8	G3/8A	Messing, vernickelt	PI-GE08-G3/8A	3,55 €
10	G1/8A	Messing, vernickelt	PI-GE10-G1/8A	3,20 €
10	G1/4A	Messing, vernickelt	PI-GE10-G1/4A	3,45 €
10	G3/8A	Messing, vernickelt	PI-GE10-G3/8A	3,92 €
10	G1/2A	Messing, vernickelt	PI-GE10-G1/2A	5,53 €
12	G3/8A	Messing, vernickelt	PI-GE12-G3/8A	4,72 €
12	G1/2A	Messing, vernickelt	PI-GE12-G1/2A	5,63 €
15	G1/2A	Kunststoff	PI-GE15-G1/2A	9,90 €

Gerader Durchgangsverbinder

- Pneumatikverschraubung für Kunststoffschlauch
- PUSH-IN Schnellsteck-Verbindung

Werkstoff:

Messing, vernickelt

PUSH-IN-Ø [mm]	Artikel-Nr.	Preis
4	PI-G04	3,71 €
5	PI-G05	5,30 €
6	PI-G06	4,34 €
8	PI-G08	4,87 €
10	PI-G10	5,39 €
12	PI-G12	7,66 €
15	PI-G15	7,06 €

Winkelverbinder

- Pneumatikverschraubung für Kunststoffschlauch
- PUSH-IN Schnellsteck-Verbindung

Werkstoff:

Messing, vernickelt

PUSH-IN-Ø [mm]	Artikel-Nr.	Preis
4	PI-W04	3,86 €
6	PI-W06	4,21 €
8	PI-W08	5,02 €
10	PI-W10	6,05 €
12	PI-W12	7,39 €

T-Verbinder

- Pneumatikverschraubung für Kunststoffschlauch
- PUSH-IN Schnellsteck-Verbindung

Werkstoff:

Messing, vernickelt

PUSH-IN-Ø [mm]	Artikel-Nr.	Preis
4	PI-T04	5,47 €
6	PI-T06	5,82 €
8	PI-T08	7,02 €
10	PI-T10	8,77 €
12	PI-T12	11,27 €
15	PI-T15	12,63 €

Y-Verbinder

- Pneumatikverschraubung für Kunststoffschlauch
- PUSH-IN Schnellsteck-Verbindung

Werkstoff:

Polyamid

PUSH-IN-Ø [mm]	Artikel-Nr.	Preis
4	PI-Y04	4,26 €
6	PI-Y06	5,24 €
8	PI-Y08	6,27 €

Winkel-Schwenkverschraubung

- Pneumatikverschraubung für Kunststoffschlauch
- PUSH-IN Schnellsteck-Verbindung

Werkstoff:

Messing, vernickelt

PUSH-IN-Ø [mm]	G	Artikel-Nr.	Preis
4	G1/8A	PI-WH04-G1/8A	6,99 €
5	G1/8A	PI-WH05-G1/8A	6,07 €
6	G1/8A	PI-WH06-G1/8A	8,96 €
6	G1/4A	PI-WH06-G1/4A	8,97 €
8	G1/8A	PI-WH08-G1/8A	9,87 €
8	G1/4A	PI-WH08-G1/4A	9,52 €
10	G1/4A	PI-WH10-G1/4A	14,92 €
10	G3/8A	PI-WH10-G3/8A	17,78 €

Drosselrückschlagventil

- Pneumatikverschraubung für Kunststoffschlauch
- PUSH-IN Schnellsteck-Verbindung
- Ablauf gedrosselt

Werkstoff:

Messing, vernickelt

Anwendungsbeispiel Drosselrückschlagventil

PUSH-IN-Ø [mm]	G	Artikel-Nr.	Preis
4	M5	PI-DRVA04-M5	17,29 €
6	G1/8A	PI-DRVA06-G1/8A	16,50 €
6	G1/4A	PI-DRVA06-G1/4A	17,22 €
8	G1/4A	PI-DRVA08-G1/4A	18,25 €
10	G3/8A	PI-DRVA10-G3/8A	30,61 €

Winkel-Einschraubverschraubung

Winkel-Einschraubverschraubung, einstellbar

- Pneumatikverschraubung für Kunststoffschlauch
- PUSH-IN Schnellsteck-Verbindung
- zylindrisches Gewinde mit Dichtring

Werkstoff:

Messing, vernickelt

PUSH-IN-Ø [mm]	G	Artikel-Nr.	Preis
4	G1/4A	PI-EWE04-G1/4A	4,72 €
4	G1/8A	PI-EWE04-G1/8A	4,72 €
4	M5	PI-EWE04-M5	4,28 €
6	G1/8A	PI-EWE06-G1/8A	4,72 €
6	G1/4A	PI-EWE06-G1/4A	4,87 €
8	G1/8A	PI-EWE08-G1/8A	5,09 €
8	G1/4A	PI-EWE08-G1/4A	5,02 €
10	G1/4A	PI-EWE10-G1/4A	6,41 €
10	G3/8A	PI-EWE10-G3/8A	7,08 €

T-Einschraubverschraubung, einstellbar

- Pneumatikverschraubung für Kunststoffschlauch
- PUSH-IN Schnellsteck-Verbindung
- zylindrisches Gewinde mit Dichtring

Werkstoff:

Messing, vernickelt

PUSH-IN-Ø [mm]	G	Artikel-Nr.	Preis
6	G1/8A	PI-ETE06-G1/8A	7,39 €
6	G1/4A	PI-ETE06-G1/4A	7,45 €
8	G1/8A	PI-ETE08-G1/8A	7,45 €
8	G1/4A	PI-ETE08-G1/4A	6,88 €

Gerade Aufschraubverschraubung

- Pneumatikverschraubung für Kunststoffschlauch
- PUSH-IN Schnellsteck-Verbindung

Werkstoff:

Messing, vernickelt

PUSH-IN-Ø [mm]	G	Artikel-Nr.	Preis
6	G1/4	PI-GAI06-G1/4	3,86 €
6	G1/8	PI-GAI06-G1/8	3,12 €
8	G1/8	PI-GAI08-G1/8	3,45 €
8	G1/4	PI-GAI08-G1/4	3,55 €

Reduzierung

- Pneumatikverschraubung für Kunststoffschlauch
- PUSH-IN Schnellsteck-Verbindung

Werkstoff:

Messing, vernickelt

PUSH-IN-Ø [mm]	D [mm]	Artikel-Nr.	Preis
4	6	PI-KOR06/04	2,84 €
6	8	PI-KOR08/06	3,31 €
6	10	PI-KOR10/06	3,45 €
8	10	PI-KOR10/08	5,22 €

Verschlussstopfen

- PUSH-IN Schnellsteck-Verbindung

Werkstoff:

Messing, vernickelt

Detailansicht Verschlussstopfen

Seitenansicht Verschlussstopfen

PUSH-IN-Ø [mm]	Artikel-Nr.	Preis
4	PI-VKA04	1,18 €
6	PI-VKA06	0,98 €
8	PI-VKA08	1,12 €
10	PI-VKA10	1,55 €

Drosselrückschlagventil

Werkstoff:

Polyamid/ Messing, vernickelt

PUSH-IN-Ø [mm]	Artikel-Nr.	Preis
4	PI-DRV04	17,56 €
6	PI-DRV06	17,56 €
8	PI-DRV08	21,94 €
10	PI-DRV10	25,17 €

Kugelhahn mit Push-In-Anschluss

Werkstoff:

Polyamid/ Messing, vernickelt

PUSH-IN-Ø [mm]	Artikel-Nr.	Preis
6	PI-KH06	11,32 €
8	PI-KH08	11,32 €
10	PI-KH10	15,22 €
12	PI-KH12	16,30 €

Rückschlagventil

Werkstoff:

Polyamid/ Messing, vernickelt

PUSH-IN-Ø [mm]	Artikel-Nr.	Preis
4	PI-RÜV04	15,52 €
6	PI-RÜV06	17,43 €
8	PI-RÜV08	20,96 €
10	PI-RÜV10	47,14 €

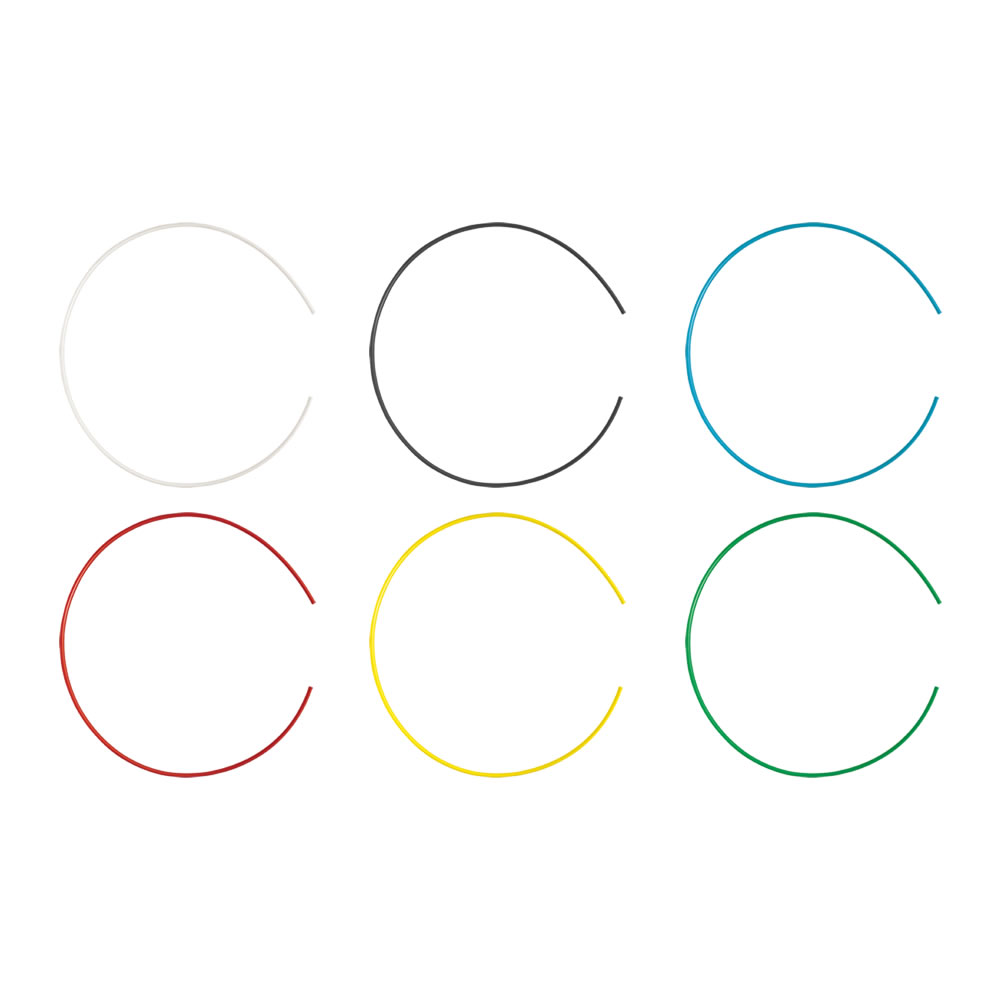

Pneumatikschlauch (Polyamidschlauch)

- außentoleriert
- halbstarr, gut verlegbar und knickstabil
- gute chemische Beständigkeit

Temperaturbereich:

-40 °C bis +90 °C

Bei Abnahme einer Rolle (25m) erhalten Sie 10% Rabatt!

Außen-Ø	Innen-Ø	max. Druck	Artikel-Nr.	Preis/m
4 mm	2 mm	44 bar	IS-PA04-NA	1,13 €
5 mm	3 mm	30 bar	IS-PA05-NA	1,18 €
6 mm	4 mm	26 bar	IS-PA06-NA	1,49 €
8 mm	6 mm	19 bar	IS-PA08-NA	2,16 €
10 mm	8 mm	15 bar	IS-PA10-NA	2,84 €
12 mm	9 mm	19 bar	IS-PA12-NA	3,45 €
15 mm	12 mm	15 bar	IS-PA15-SW	5,04 €

Pneumatikschlauch (Polyamidschlauch)

Pneumatikschlauch (Polyamidschlauch), Rolle

Bei Abnahme einer Rolle erhalten Sie 10% Rabatt gegenüber dem Meterpreis.

Länge	Außen-Ø	Innen-Ø	max. Druck	Artikel-Nr.	Preis
25m	4 mm	2 mm	44 bar	IS-PA04-NA-RO	25,33 € (1,01 € / m)
25m	5 mm	3 mm	30 bar	IS-PA05-NA-RO	26,53 € (1,06 € / m)
25m	6 mm	4 mm	26 bar	IS-PA06-NA-RO	33,53 € (1,34 € / m)
25m	8 mm	6 mm	19 bar	IS-PA08-NA-RO	48,73 € (1,95 € / m)
25m	10 mm	8 mm	15 bar	IS-PA10-NA-RO	63,92 € (2,56 € / m)
25m	12 mm	9 mm	19 bar	IS-PA12-NA-RO	77,66 € (3,11 € / m)
25m	15 mm	12 mm	15 bar	IS-PA15-SW-RO	113,36 € (4,53 € / m)

Pneumatikschlauch (Polyurenthanschlauch)

- außentoleriert
- besonders flexibel, knick- und abriebfest, kleiner Biegeradius
- sehr gute Kälteflexibilität und Rückstelleigenschaften
- Beständigkeit gegen aliphatische Kohlenwasserstoffe und die meisten Schmierstoffe
- Alterungsbeständigkeit in Sauerstoff und Ozon

Temperaturbereich:

-35 °C bis +60 °C

Farbe:

blau

Bei Abnahme einer Rolle (50m) erhalten Sie 10% Rabatt!

Außen-Ø	Innen-Ø	max. Druck	Artikel-Nr.	Preis/Einheit
4 mm	2,5 mm	13 bar	IS-PU04-BL	0,75 €
6 mm	4 mm	14 bar	IS-PU06-BL	1,16 €
8 mm	5 mm	16 bar	IS-PU08-BL	1,67 €
10 mm	6,5 mm	11 bar	IS-PU10-BL	2,51 €

Schlauchschneider

- zum rechtwinkligen Abschneiden von Polyamid- und Polyurethanschläuchen

- für Schlauchaußendurchmesser 0-14mm

Menge	Schneidbereich		Artikel-Nr.	Preis
	0-14mm		DZ-SAS	9,42 €

Einsteckhülse (Verstärkungshülse)

- zur Verstärkung für Kunststoffrohre bei Verwendung von Schneidring- oder Klemmringverschraubungen

Werkstoff:

Messing

für Rohr-Außen-Ø	für Rohr-Innen-Ø	Artikel-Nr.	Preis
4 mm	2 mm	DZ-E04/02	0,18 €
6 mm	4 mm	DZ-E06/04	0,18 €
8 mm	6 mm	DZ-E08/06	0,27 €
10 mm	8 mm	DZ-E10/08	0,32 €
12 mm	9 mm	DZ-E12/09	0,45 €
12 mm	10 mm	DZ-E12/10	0,48 €
15 mm	12 mm	DZ-E15/12	0,60 €

Klemmring

für Messingverschraubungen

Werkstoff:

Messing

für Rohr-Außen-Ø	Artikel-Nr.	Preis
4 mm	DZ-KR04	0,26 €
5 mm	DZ-KR05	0,29 €
6 mm	DZ-KR06	0,31 €
8 mm	DZ-KR08	0,46 €
10 mm	DZ-KR10	0,55 €
12 mm	DZ-KR12	0,67 €

Schlauchklemmleiste

Werkstoff:

Kunststoff

für Rohr-/Schlauch-Außen-Ø	Klemmenanzahl	Artikel-Nr.	Preis
6 mm	10	DZ-KL06-10	1,19 €
8 mm	10	DZ-KL08-10	1,52 €
10 mm	6	DZ-KL10-06	1,83 €
12 mm	6	DZ-KL12-06	2,38 €

Schlauchbündelspirale

Farbe:

schwarz

Bandbreite:

8 mm

Bündelbereich:

8 - 40 mm

Menge	Artikel-Nr.	Preis
	DZ-SBS	1,61 €

Kabelbinder/Schlauchbinder

Werkstoff:

Polyamid 6.6

Temperaturbereich:

-30 °C bis 100 °C

Farbe:

schwarz

Bandlänge [mm]	Bandbreite [mm]	Bindebereich [mm]	Artikel-Nr.	Preis
92	2,4	2 - 16	KB-092	0,15 €
140	3,6	3 - 29	KB-140	0,19 €
186	4,8	4 - 45	KB-186	0,27 €
360	4,8	6 - 102	KB-360	0,45 €

als Verbinder von zwei oder mehreren Schläuchen und als Einschraubanschluss mit metrischem und zölligem Gewinde.
Die Verbindung wird durch das Eindrücken des Schlauches bis zum Anschlag hergestellt und durch Ziehen am Schlauch arretiert. Das Lösen erfolgt durch Eindrücken des Druckrings. Der Schlauch sollte unbeschädigt und sauber ( 90° zum Schlauch ) abgeschnitten sein.
