Industrieventile (CETOP5) Nenngröße 10

Mehrfachanschlussplatte mit Druckbegrenzungsventil

4/3-Wegeventil (Industrieventil)

4/3-Wegeventil, direkt gesteuert, Nenngröße 10 (Symbol E)

Ein direktgesteuertes 4/3-Wegeventil (Industrieventil).

Kenngrößen

Max. Druck für Anschlüsse P-A-B: 315 bar.
Max. Druck für Anschluss T: 210 bar.
Max. Durchfluss: 100 l/min.

Lieferumfang

Ventil, Magnetspule, Magnetstecker Zum Betrieb wird eine Anschlussplatte benötigt.

Schaltplan

Technische Daten

Spannung	Artikel-Nr.	Preis
12V DC	IV-10-4/3-E-12V	350,08 €
24V DC	IV-10-4/3-E-24V	350,08 €
230V AC	IV-10-4/3-E-230V	361,81 €

4/3-Wegeventil (Industrieventil)

4/3-Wegeventil, direkt gesteuert, Nenngröße 10 (Symbol G)

Ein direktgesteuertes 4/3-Wegeventil (Industrieventil).

Kenngrößen

Max. Druck für Anschlüsse P-A-B: 315 bar.
Max. Druck für Anschluss T: 210 bar.
Max. Durchfluss: 100 l/min.

Lieferumfang

Ventil, Magnetspule, Magnetstecker Zum Betrieb wird eine Anschlussplatte benötigt.

Schaltplan

Technische Daten

Spannung	Artikel-Nr.	Preis
12V DC	IV-10-4/3-G-12V	350,08 €
24V DC	IV-10-4/3-G-24V	350,08 €
230V AC	IV-10-4/3-G-230V	361,81 €

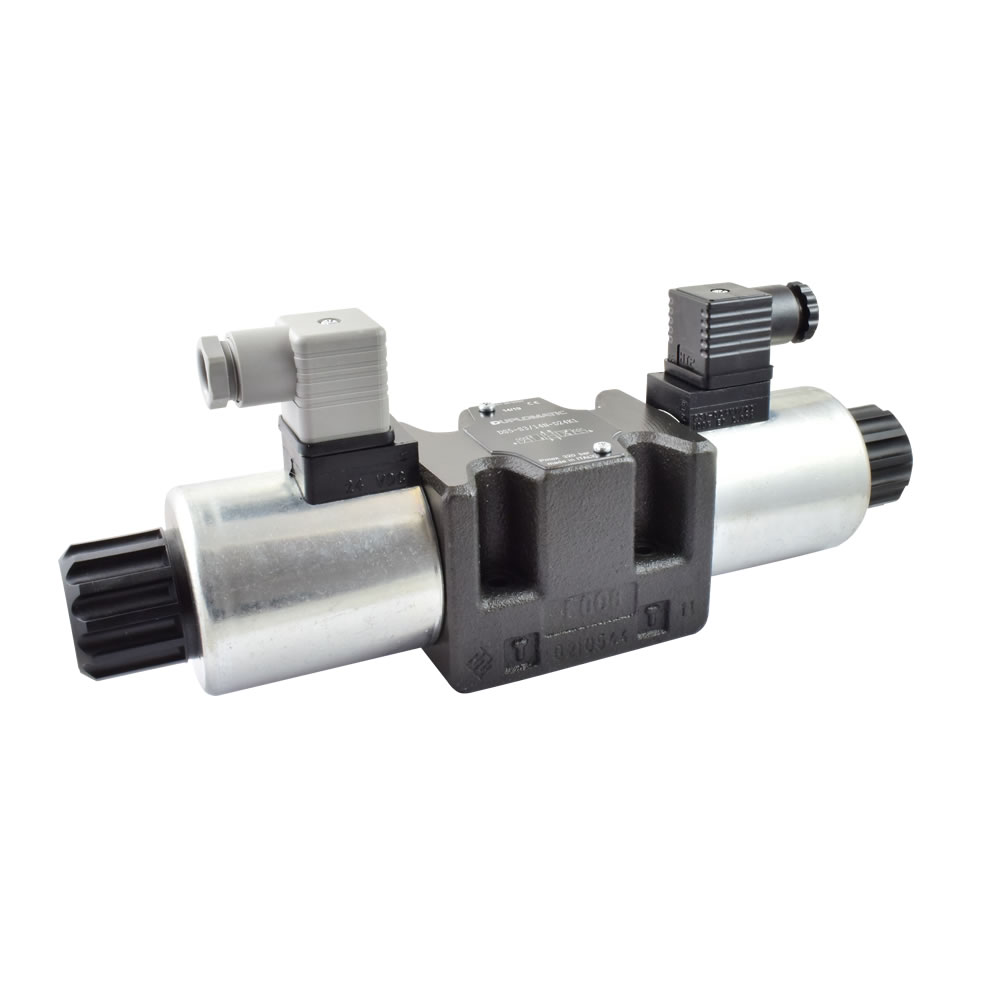

4/3-Wegeventil (Industrieventil)

4/3-Wegeventil, direkt gesteuert, Nenngröße 10 (Symbol J)

Ein direktgesteuertes 4/3-Wegeventil (Industrieventil).

Kenngrößen

Max. Druck für Anschlüsse P-A-B: 315 bar.
Max. Druck für Anschluss T: 210 bar.
Max. Durchfluss: 100 l/min.

Lieferumfang

Ventil, Magnetspule, Magnetstecker Zum Betrieb wird eine Anschlussplatte benötigt.

Schaltplan

Technische Daten

Spannung	Artikel-Nr.	Preis
12V DC	IV-10-4/3-J-12V	350,08 €
24V DC	IV-10-4/3-J-24V	350,08 €
230V AC	IV-10-4/3-J-230V	361,81 €

4/3-Wegeventil (Industrieventil)

4/3-Wegeventil, direkt gesteuert, Nenngröße 10 (Symbol H)

Ein direktgesteuertes 4/3-Wegeventil (Industrieventil).

Kenngrößen

Max. Druck für Anschlüsse P-A-B: 315 bar.
Max. Druck für Anschluss T: 210 bar.
Max. Durchfluss: 100 l/min.

Lieferumfang

Ventil, Magnetspule, Magnetstecker Zum Betrieb wird eine Anschlussplatte benötigt.

Schaltplan

Technische Daten

Spannung	Artikel-Nr.	Preis
12V DC	IV-10-4/3-H-12V	350,08 €
24V DC	IV-10-4/3-H-24V	350,08 €
230V AC	IV-10-4/3-H-230V	361,81 €

4/2-Wegeventil (Industrieventil)

4/2-Wegeventil, direkt gesteuert, Nenngröße 10 (Symbol H)

Ein direktgesteuertes 4/2-Wegeventil (Industrieventil).

Kenngrößen

Max. Druck für Anschlüsse P-A-B: 315 bar.
Max. Druck für Anschluss T: 210 bar.
Max. Durchfluss: 100 l/min.

Lieferumfang

Ventil, Magnetspule, Magnetstecker Zum Betrieb wird eine Anschlussplatte benötigt.

Schaltplan IV-10-4/2-H

Technische Daten

Spannung	Artikel-Nr.	Preis
12V DC	IV-10-4/2-H-12V	299,41 €
24V DC	IV-10-4/2-H-24V	299,41 €
230V AC	IV-10-4/2-H-230V	311,16 €

4/2-Wegeventil (Industrieventil)

4/2-Wegeventil, direkt gesteuert, Nenngröße 10 (Symbol D)

Ein direktgesteuertes 4/2-Wegeventil (Industrieventil).

Kenngrößen

Max. Druck für Anschlüsse P-A-B: 315 bar.
Max. Druck für Anschluss T: 210 bar.
Max. Durchfluss: 100 l/min.

Lieferumfang

Ventil, Magnetspule, Magnetstecker Zum Betrieb wird eine Anschlussplatte benötigt.

Schaltplan

Technische Daten

Spannung	Artikel-Nr.	Preis
12V DC	IV-10-4/2-D-12V	299,41 €
24V DC	IV-10-4/2-D-24V	299,41 €
230V AC	IV-10-4/2-D-230V	311,16 €

Ersatz-Magnetspule

Ersatzspule passend zu unseren Industriventilen der Nenngröße 10. Für die Anwendung mit 230V AC wird die 205V Gleichstromspule mit einem vorgeschaltetem Gleichrichter verwendet.

Den passenden Gleichrichter finden Sie hier: Magnetstecker mit Brückengleichrichter

Spannung	Artikel-Nr.	Preis
12V DC	IV-10-MS012	67,40 €
24V DC	IV-10-MS024	67,40 €
205V DC	IV-10-MS205	67,40 €

Magnetstecker, 2-polig + PE

DIN 43650

Rückansicht Magnetstecker, 2-polig + PE

Menge	Farbe		Artikel-Nr.	Preis
	grau		HI-MS2-GR	2,40 €
	schwarz		HI-MS2-SW	2,40 €

Magnetstecker mit Leuchtdiode

DIN 43650
transparent
15 - 30 V

Rückansicht Magnetstecker mit Leuchtdiode

Menge	Artikel-Nr.	Preis
	HI-MS2-LED	13,42 €

Magnetstecker mit Brückengleichrichter

DIN 43650
schwarz
Mit Brückengleichrichter für den Betrieb von Gleichstrommagneten mit Wechselstrom.

Rückansicht Magnetstecker mit Brückengleichrichter

Menge	Artikel-Nr.	Preis
	HI-MS2-SW-GB	13,42 €

Drosselrückschlagventil

Drosselrückschlagventil, Nenngröße 10

Einstellbares Zwischenplatten-Drosselrückschlagventil für die Drosselung in eine Richtung und freien Durchfluss in die Gegenrichtung (Ablaufdrossel). Diese Zwischenplatte kann einfach unter alle Ventile der Nenngröße 10 eingebaut werden, indem längere Schrauben verwendet werden.

Kenngrößen:

Max. Druck: 350 bar.
Max. Durchfluss: 100 l/min.

Rückansicht Drosselrückschlagventil IV-10-DRÜV.

Schaltplan IV-10-DRÜV.

Technische Daten

Menge	Artikel-Nr.	Preis
	IV-10-DRÜV	262,62 €

Hydraulisch entsperrbares Rückschlagventil

Hydraulisch entsperrbares Rückschlagventil, Nenngröße 10

Dient dem leckölfreien Halten von Lasten an Hydraulikzylindern. Die Ventilsitze werden beim gewollten Betätigen der Zylinder selbstständig durch den Öldruck angesteuert. Dieses Ventil kann einfach unter alle Ventile der Nenngröße 10 eingebaut werden, indem längere Schrauben verwendet werden.

Kenngrößen:

Max. Druck: 315 bar.
Max. Durchfluss: 100 l/min.

Schaltplan IV-10-EDRV

Technische Daten

Menge	Artikel-Nr.	Preis
	IV-10-EDRV	243,36 €

Druckminderventil

Druckminderventil, vorgesteuert, Nenngröße 10

Das Ventil mindert den höheren Betriebsdruck auf einen einstellbaren, niedrigeren Druck an den beiden Verbraucheranschlüssen A und B.

Kenngrößen:

Max. Druck: 315 bar.
Max. Durchfluss: 100 l/min.

Schaltplan Druckminderventil

Technische Daten

Menge	Artikel-Nr.	Preis
	IV-10-DMVP-320	369,21 €

Anschlussplatte

Anschlussplatte, Nenngröße 10

Gewinde A, B, P, T:

G1/2

Rückansicht Anschlussplatte NG 10

Flanschabmessungen nach ISO 4401, Nenngröße 10 (CETOP 5).

Datenblatt

Menge	Artikel-Nr.	Preis
	IV-10-AP-G1/2	112,46 €

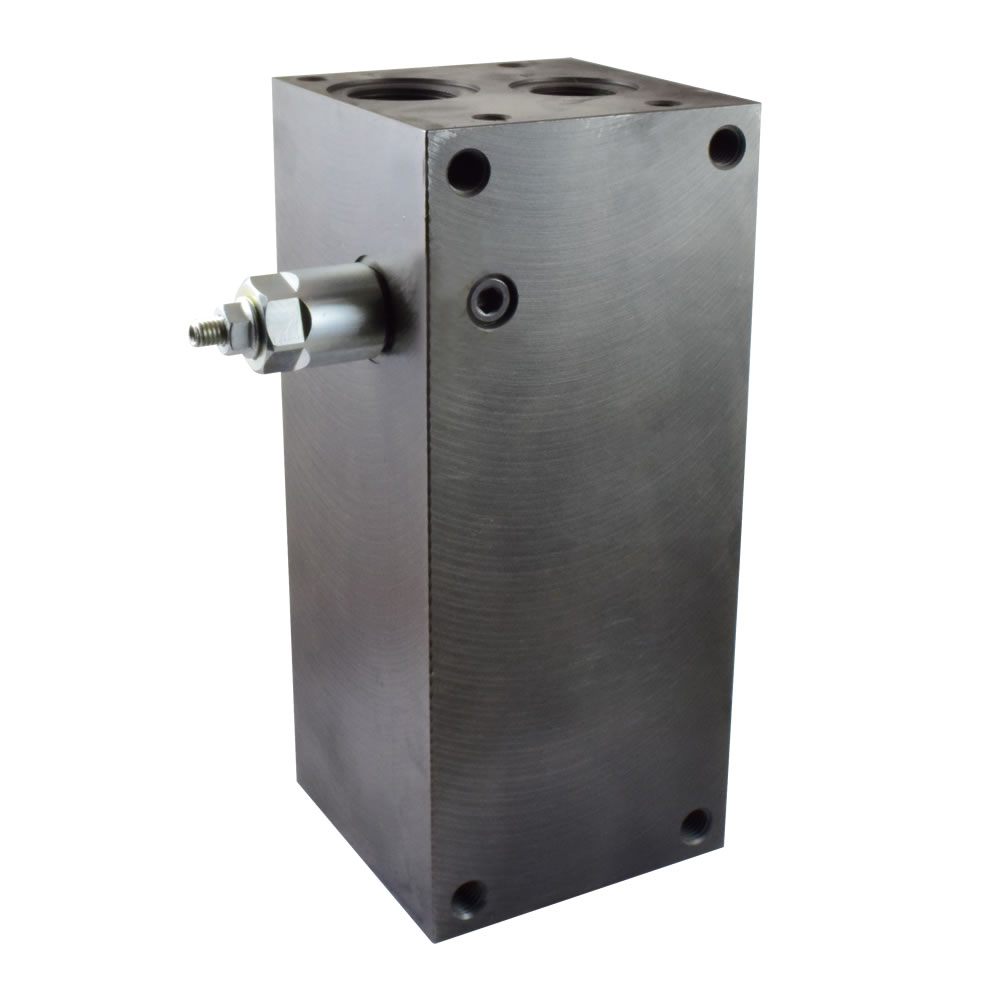

Mehrfachanschlussplatte mit Druckbegrenzungsventil

Mehrfachanschlussplatte mit Druckbegrenzungsventil, Nenngröße 10

Druckbegrenzungsventil einstellbar 30 - 315 bar.

Gewinde A, B:

G1/2

Gewinde P:

G3/4

Gewinde T:

Rückansicht Mehrfachanschlussplatte mit Druckbegrenzungsventil NG 10

Seitenansicht Mehrfachanschlussplatte mit Druckbegrenzungsventil NG 10

Ansicht von unten Mehrfachanschlussplatte mit Druckbegrenzungsventil NG 10

Flanschabmessungen nach ISO 4401, Nenngröße 10 (CETOP 5).

Sektionen	Artikel-Nr.	Preis
1	IV-10-MAPDB-01	297,26 €
2	IV-10-MAPDB-02	399,01 €
3	IV-10-MAPDB-03	507,89 €
4	IV-10-MAPDB-04	625,70 €
5	IV-10-MAPDB-05	743,51 €
6	IV-10-MAPDB-06	868,46 €

Mehrfachanschlussplatte

Mehrfachanschlussplatte, Nenngröße 10

Gewinde A, B:

G1/2

Gewinde P:

G3/4

Gewinde T:

Rückansicht Mehrfachanschlussplatte NG 10

Seitenansicht Mehrfachanschlussplatte NG 10

Ansicht von unten Mehrfachanschlussplatte NG 10

Flanschabmessungen nach ISO 4401, Nenngröße 10 (CETOP 5).

Datenblatt

Sektionen	Artikel-Nr.	Preis
1	IV-10-MAP-01	151,72 €
2	IV-10-MAP-02	253,47 €
3	IV-10-MAP-03	304,50 €
4	IV-10-MAP-04	476,60 €
5	IV-10-MAP-05	596,19 €
6	IV-10-MAP-06	767,55 €

Abdeckplatte NG 10

- Zum Verschließen unbenutzter Sektionen an Anschlussplatten

- Lieferumfang: Schrauben und O-Ringe

Details Abdeckplatte NG 10 mit Zubehör

Menge	Artikel-Nr.	Preis
	IV-10-DP	60,04 €

Befestigungsschraube

Befestigungsschraube für Ventile NG10

Zylinderschrauben (Innensechskantschrauben) nach DIN 912.
Zur Befestigung eines Ventils oder einer Platte werden vier Schrauben benötigt.

empfohlenes Anziehdrehmoment: 15,5 Nm

Befestigung für	Länge	Artikel-Nr.	Preis
Ventil	40 mm	00912.M 6x 40	0,18 €
Ventil + Zwischenplatte	90 mm	00912.M 6x 90	0,84 €
Ventil + 2 Zwischenplatten	140 mm	00912.M 6x140-10.9	3,97 €

Flanschdichtungen für Ventile NG10

Ersatzdichtungen als O-Ring oder rechteckig

Menge	Art		Abmessungen		Werkstoff		Artikel-Nr.	Preis
	O-Ring		9,25 x 1,78 mm		NBR70		03770.012,00x2,00	0,24 €
	Rechteckig		13,00x1,60x2,00 mm		NBR90		03770.R013,00x1,60x2,00-NBR90	2,67 €
