Druckluftbremsen, Kupplungskopf

Prüfverschraubung für Druckluftbremsanlagen mit Außengewinde

Prüfverschraubung für Druckluftbremsanlagen mit Innengewinde

Kupplungskopf für Anhänger DIN 74342, gelb (Bremsleitung)

- Kupplungskopf für Zweikreisbremsanlage

- Innengewinde

Kupplungskopf DIN 74342 gelb, geschlossen

Menge	Gewinde		Artikel-Nr.	Preis
	M16 x 1,5		BR-KK-GE-M16x1,5	9,80 €
	M22 x 1,5		BR-KK-GE-M22x1,5	9,80 €

Kupplungskopf für Anhänger DIN 74342, rot (Vorratsleitung)

- Kupplungskopf für Zweikreisbremsanlage

- Innengewinde

Kupplungskopf DIN 74342 rot, geschlossen

Menge	Gewinde		Artikel-Nr.	Preis
	M16 x 1,5		BR-KK-RT-M16x1,5	9,80 €
	M22 x 1,5		BR-KK-RT-M22x1,5	9,80 €

Kupplungskopf für Zugmaschine DIN 74254, gelb (Bremsleitung)

- Kupplungskopf für Zweikreisbremsanlage

- Innengewinde

Durch ein zusätzliches Ventil im Kupplungskopf wird das Entweichen der Luft bei abgekuppelter Bremsleitung verhindert.

Kupplungskopf DIN 74254 gelb, geschlossen

Menge	Gewinde		Artikel-Nr.	Preis
	M16 x 1,5		BR-KKV-GE-M16x1,5	20,88 €
	M22 x 1,5		BR-KKV-GE-M22x1,5	20,88 €

Kupplungskopf für Zugmaschine DIN 74254, rot (Vorratsleitung)

- Kupplungskopf für Zweikreisbremsanlage

- Innengewinde

Durch ein zusätzliches Ventil im Kupplungskopf wird das Entweichen der Luft bei abgekuppelter Bremsleitung verhindert.

Kupplungskopf DIN 74254 rot, geschlossen

Menge	Gewinde		Artikel-Nr.	Preis
	M16 x 1,5		BR-KKV-RT-M16x1,5	20,88 €
	M22 x 1,5		BR-KKV-RT-M22x1,5	20,88 €

Kupplungskopf mit Druckluftkupplung

Entnehmen Sie Druckluft direkt aus dem Bremssystem Ihres Traktors/ LKWs

Anwendungsbeispiel:

- zum Befüllen von Reifen
- zum Betrieb von Druckluftwerkzeugen

Kupplungskopf mit Druckluftkupplung, geschlossen

Menge	Artikel-Nr.	Preis
	BR-KK-DK	19,65 €

Ersatz-Gummidichtung für Anhänger-Kupplungskopf

für Kupplungskopf (Zweikreisbremsanlage)

Menge	Artikel-Nr.	Preis
	BR-DI-KK-GE/RT	1,21 €

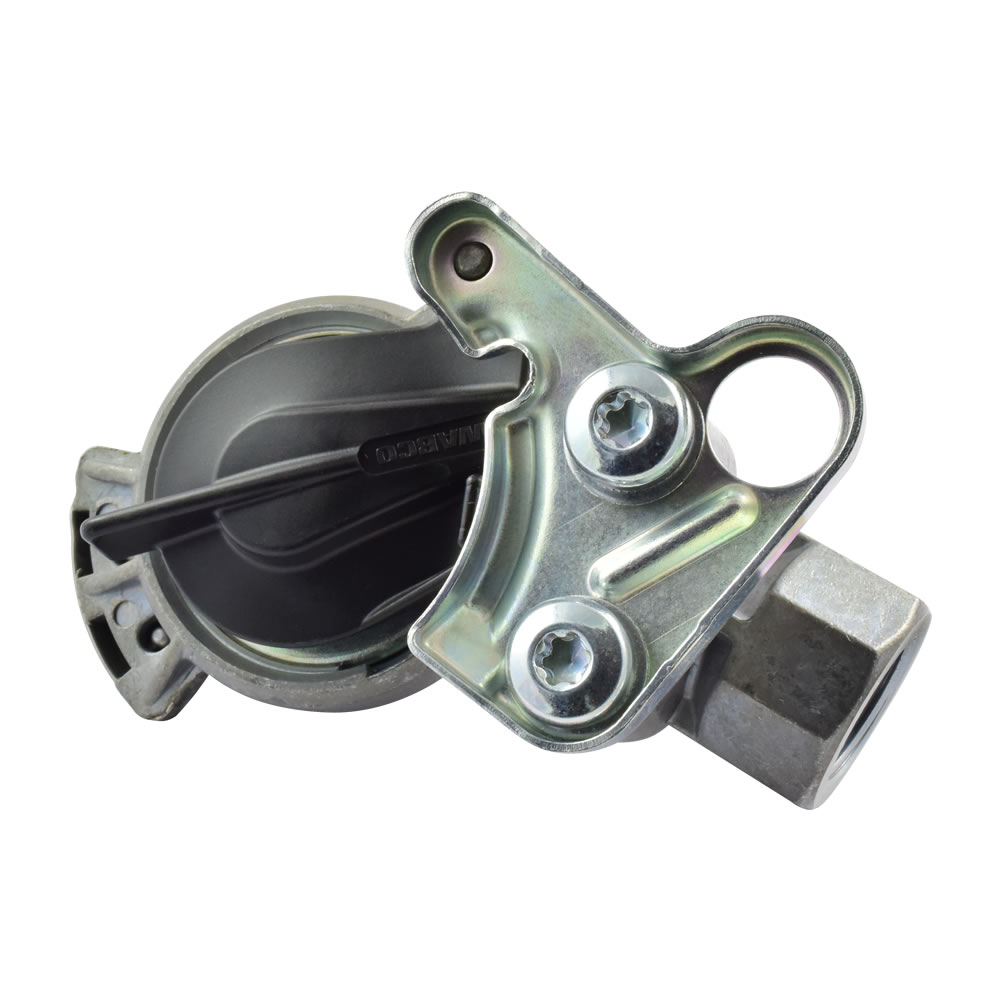

Kupplungskopf für Anhänger, schwarz

- Kupplungskopf für Einkreisbremsanlage

- Innengewinde

Kupplungskopf schwarz,für Anhänger, geschlossen

Menge	Gewinde		Artikel-Nr.	Preis
	M22 x 1,5		BR-KK-SW-M22x1,5	83,47 €

Kupplungskopf für Zugmaschine, schwarz

- Kupplungskopf für Einkreisbremsanlage

- Innengewinde

Durch ein zusätzliches Ventil im Kupplungskopf wird das Entweichen der Luft bei abgekuppelter Bremsleitung verhindert.

Kupplungskopf schwarz, für Zugmaschine, geschlossen

Menge	Gewinde		Artikel-Nr.	Preis
	M22 x 1,5		BR-KKV-SW-M22x1,5	64,26 €

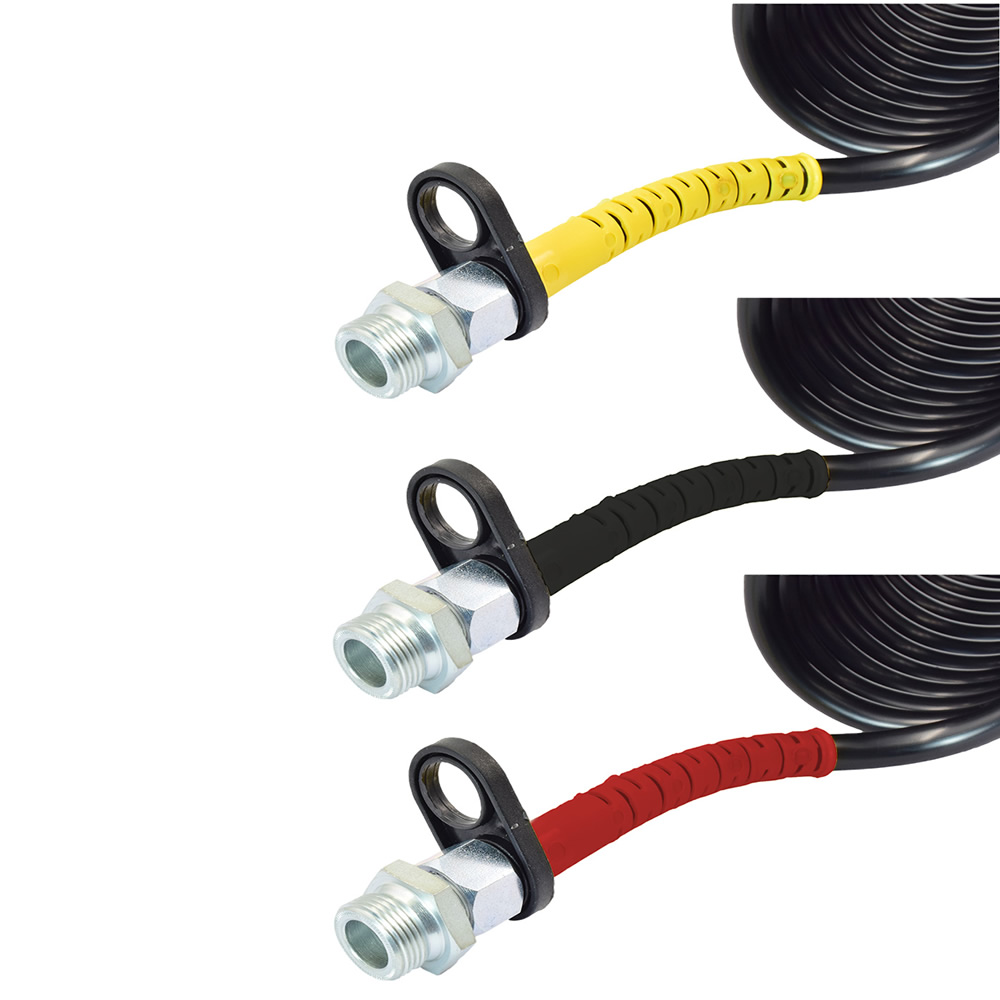

Schlauchwendel DIN 74323

- Schlauchwendel für Druckluft
- beiderseits Außengewinde M22 x 1,5

gestreckte Länge:

6m (19 Windungen)

Schlauchwendel DIN 74323

Menge	Farbe		Artikel-Nr.	Preis
			BR-SW-GE-M22x1,5	39,02 €

Luftdruckbremsschlauch DIN 74310

Betriebsdruck:

10 bar

Platzdruck:

25 bar

Temperaturbereich:

-40 °C bis +70 °C

Werkstoffe:

Innenseele und Außendecke: EPDM, schwarz

Beim Kauf einer Rolle (40m) erhalten Sie 10% Rabatt!
Dieses Angebot finden Sie unterhalb.

Länge in m	Innen-Ø		Wanddicke		Außen-Ø		Artikel-Nr.	Preis/m
	11 mm		3,5 mm		18 mm		IS-BREMS-DN11	4,61 €
	13 mm		6,0 mm		25 mm		IS-BREMS-DN13	6,75 €

Luftdruckbremsschlauchrolle DIN 74310

Länge:

40m

Betriebsdruck:

10 bar

Platzdruck:

25 bar

Temperaturbereich:

-40 °C bis +70 °C

Werkstoffe:

Innenseele und Außendecke: EPDM, schwarz

Beim Kauf einer Rolle (40m) erhalten Sie 10% Rabatt gegenüber dem Meterpreis!

Anzahl der Rollen	Innen-Ø		Wanddicke		Außen-Ø		Artikel-Nr.	Preis
	11 mm		3,5 mm		18 mm		IS-BREMS-DN11-RO	165,95 € (4,15 € / m)
	13 mm		6,0 mm		25 mm		IS-BREMS-DN13-RO	243,14 € (6,08 € / m)

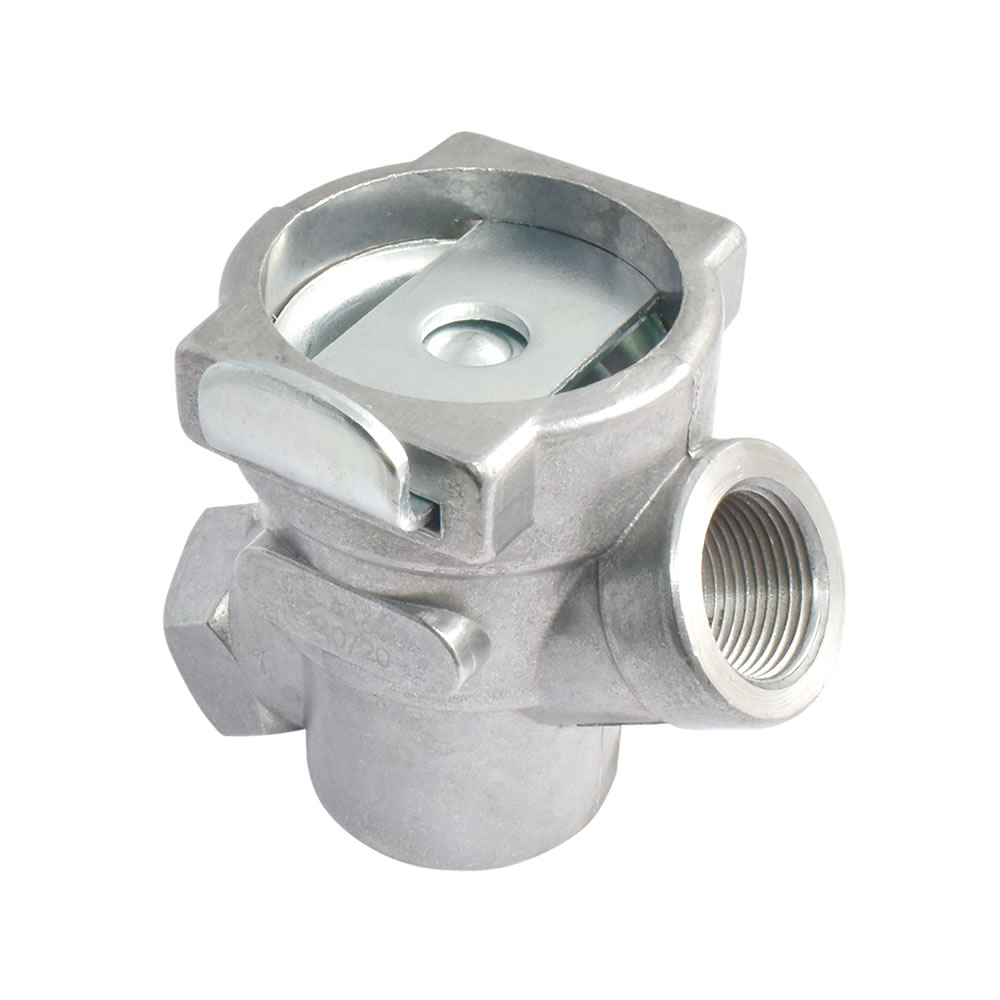

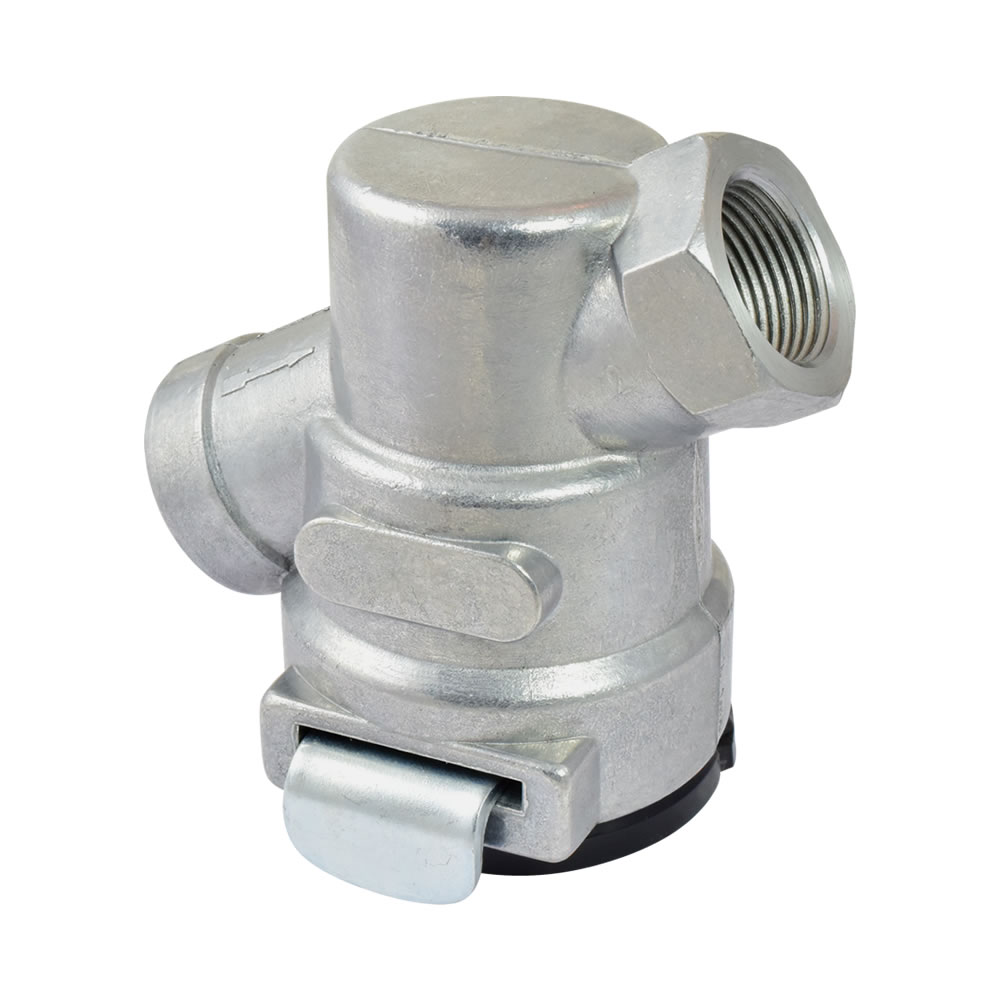

Luftfilter

Der Luftfilter wird vorzugsweise in eine Rohrleitung zwischen Kupplungskopf und Bremskraftregler eingebaut. In dieser neuen Bauform muss beim Einbau des Filters nicht auf die Stellung des Filters geachtet werden.

- beiderseits Innengewinde M22 x 1,5

Detailansicht Luftfilter

Menge	Artikel-Nr.	Preis
	BR-LF-M22x1,5	18,24 €

Absperrhahn mit Entlüftung DIN 74293

Der Absperrhahn wird vorzugsweise in Zweikreisbremsanlagen unmittelbar am Kupplungskopf der Vorratsleitung (rot) eingebaut. Er findet im Allgemeinen Verwendung in Druckluftanlagen oder auch stationären Systemen, in welchen ein Teil der Leitung entlüftbar sein muss. Er kann in einer beliebigen Stellung in die Leitung eingebaut werden.

- beiderseits Innengewinde M22 x 1,5

Temperaturbereich:

-40 °C bis +80 °C

max. Betriebsdruck:

8,5 bar

Menge	Artikel-Nr.	Preis
	BR-AH-M22x1,5	40,64 €

Schlauchstutzen DIN 74304

- Form B

D	M	Artikel-Nr.	Preis
11 mm	M16 x 1,5	BR-SST-M16x1,5-11mm	2,61 €
13 mm	M16 x 1,5	BR-SST-M16x1,5-13mm	3,74 €
11 mm	M22 x 1,5	BR-SST-M22x1,5-11mm	4,11 €
13 mm	M22 x 1,5	BR-SST-M22x1,5-13mm	3,55 €
13 mm	M26 x 1,5	BR-SST-M26x1,5-13mm	11,25 €

Schlauchstutzen DIN 74304

- Form A

Menge	D		Artikel-Nr.	Preis
	11 mm		BR-SST-11mm	2,49 €
	13 mm		BR-SST-13mm	1,94 €

Überwurfmutter DIN 7606

passend für: Schlauchstutzen Form A

Menge	Gewinde		Artikel-Nr.	Preis
	M22 x 1,5		BR-UM-SST-M22x1,5	1,02 €

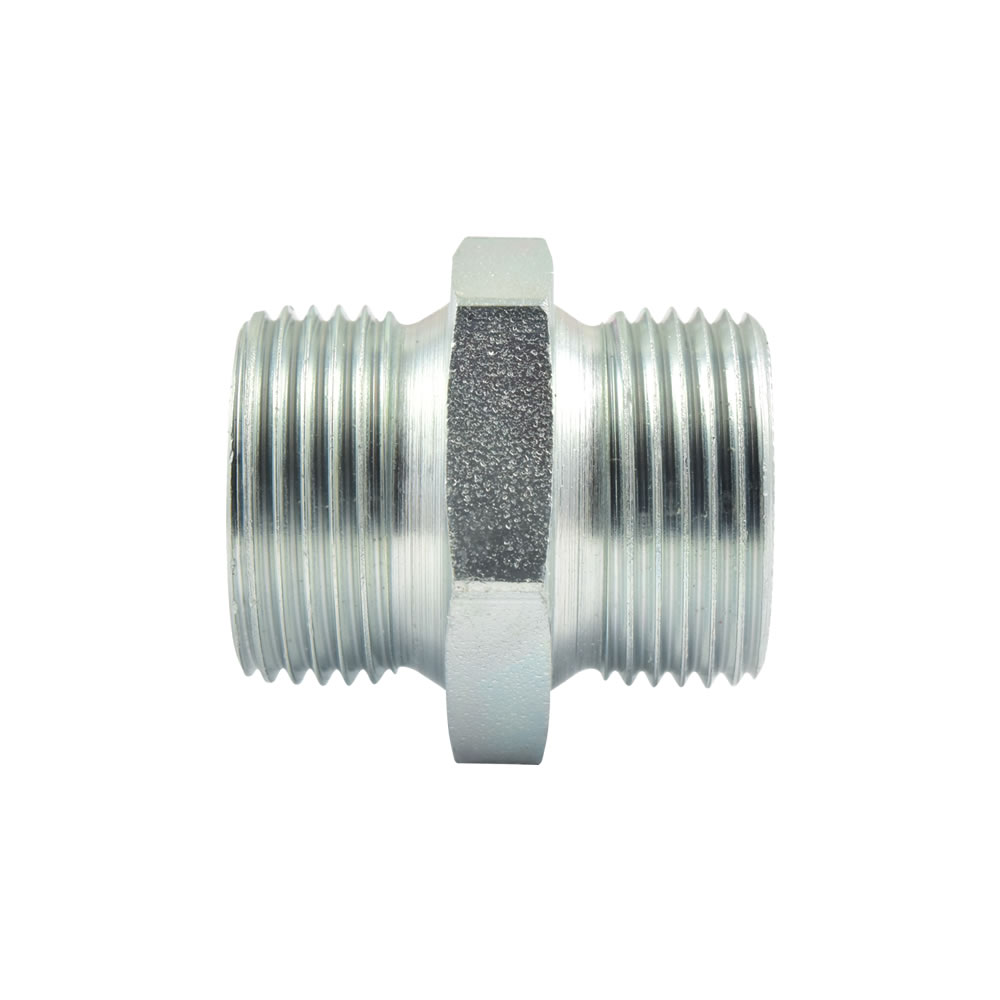

Doppelnippel DIN74298

- flachdichtend

Gewinde	Artikel-Nr.	Preis
M12 x 1,5	BR-G-M12x1,5	1,65 €
M22 x 1,5	BR-G-M22x1,5	2,08 €
M26 x 1,5	BR-G-M26x1,5	5,33 €

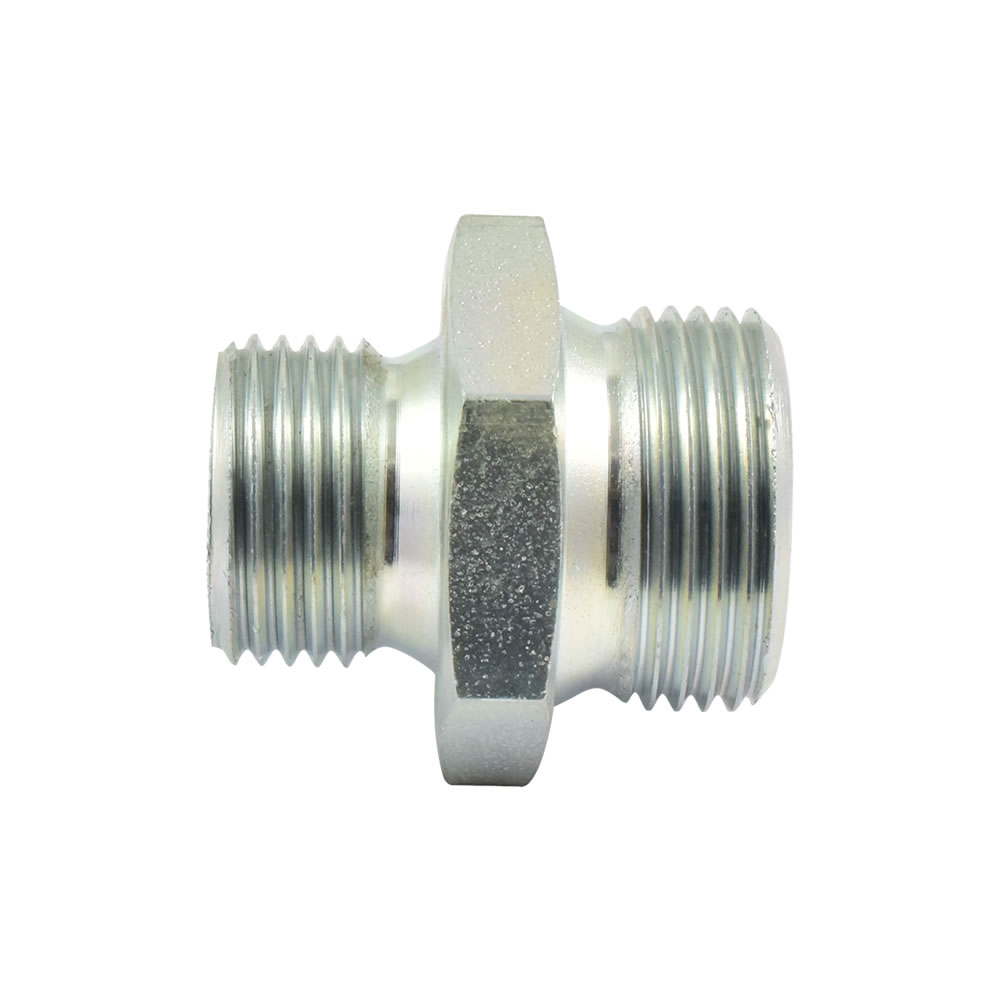

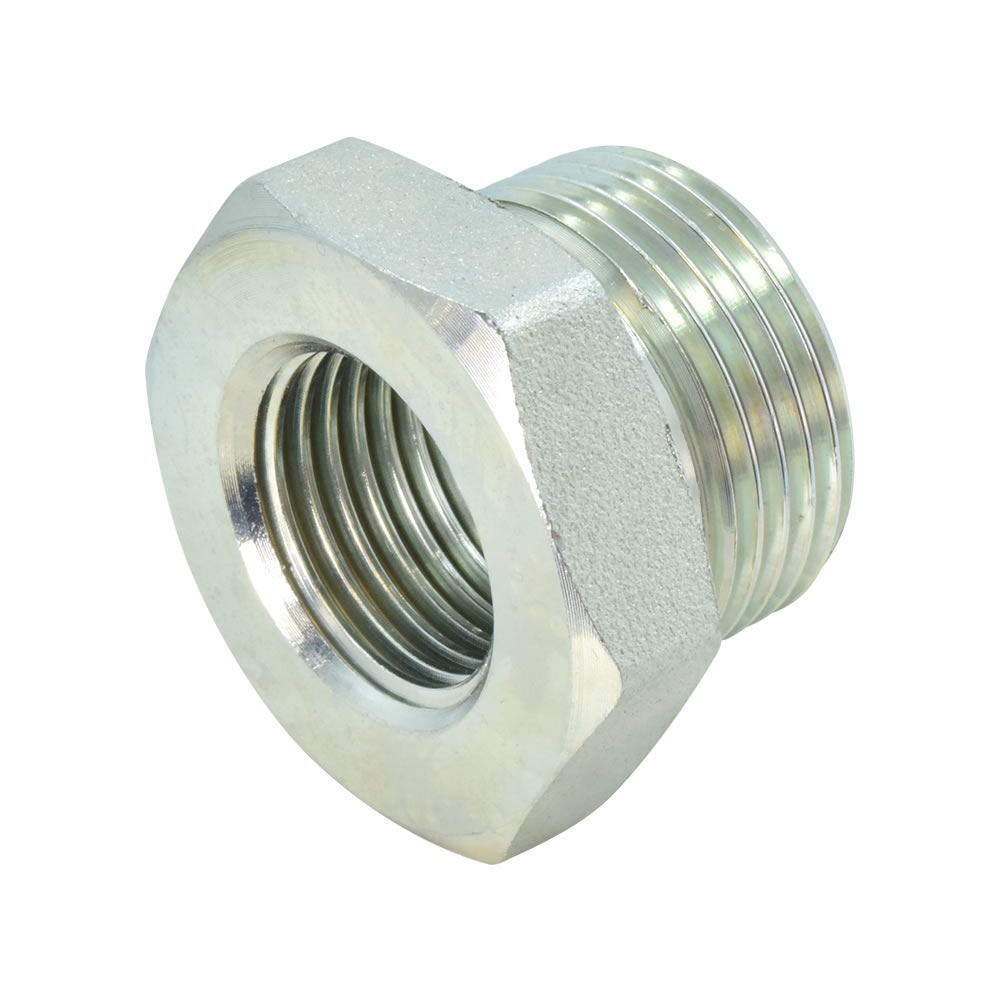

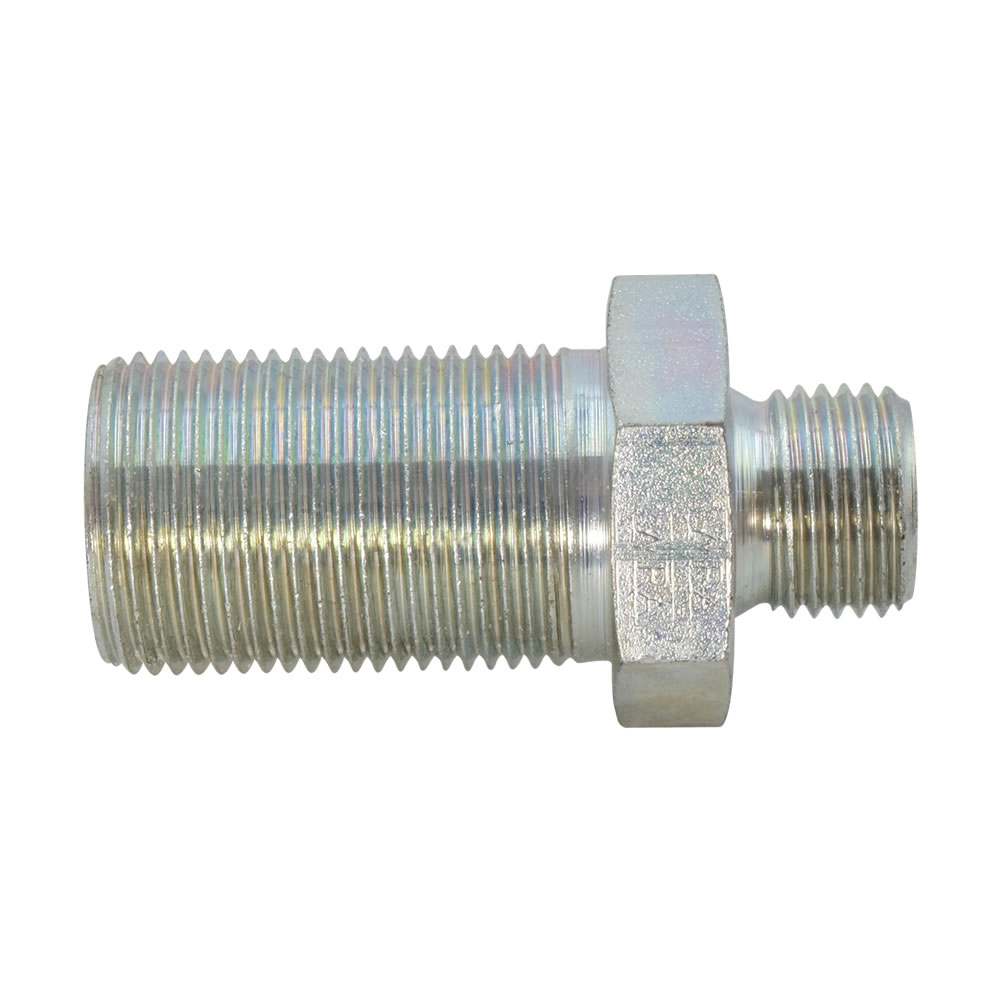

Reduziernippel DIN 74299

- flachdichtend

M1	M2	Artikel-Nr.	Preis
M22 x 1,5	M16 x 1,5	BR-GR-M22x1,5/M16x1,5	4,34 €
M22 x 1,5	M18 x 1,6	BR-GR-M22x1,5/M18x1,5	8,25 €
M26 x 1,5	M22 x 1,5	BR-GR-M26x1,5/M22x1,5	4,26 €

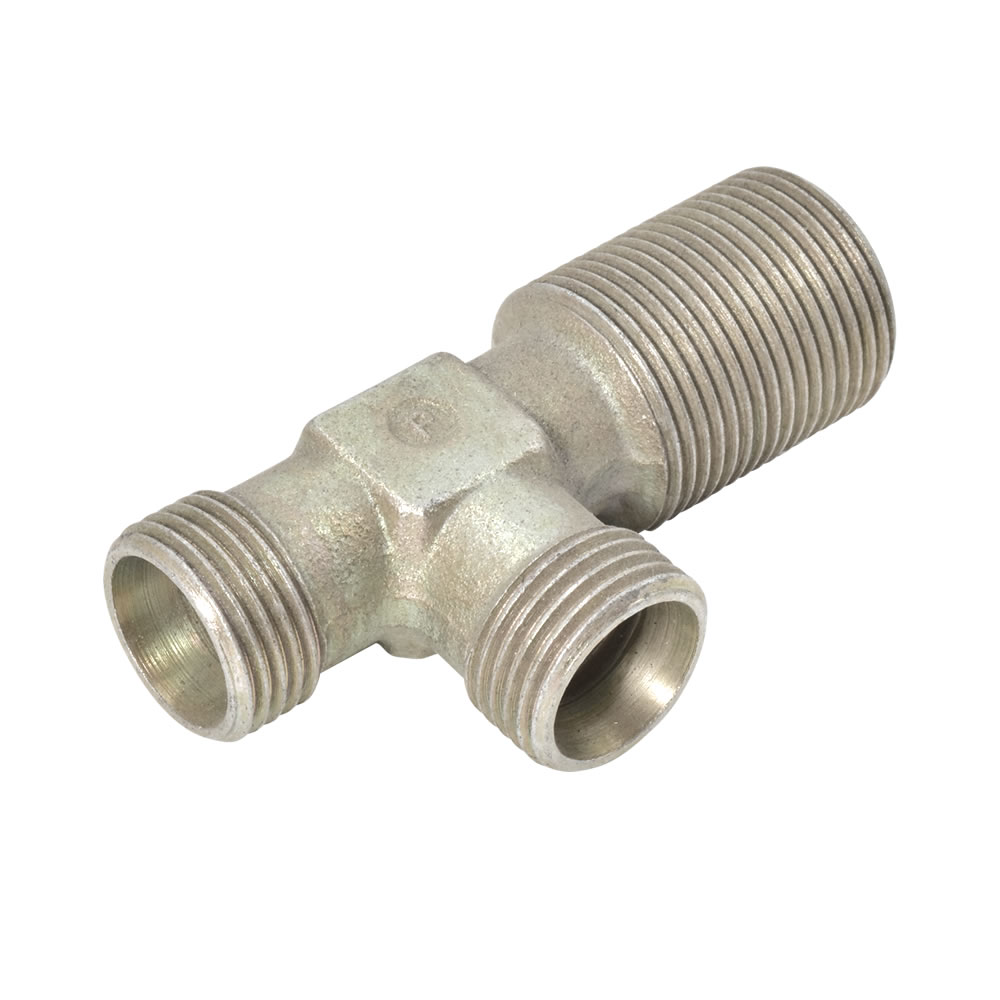

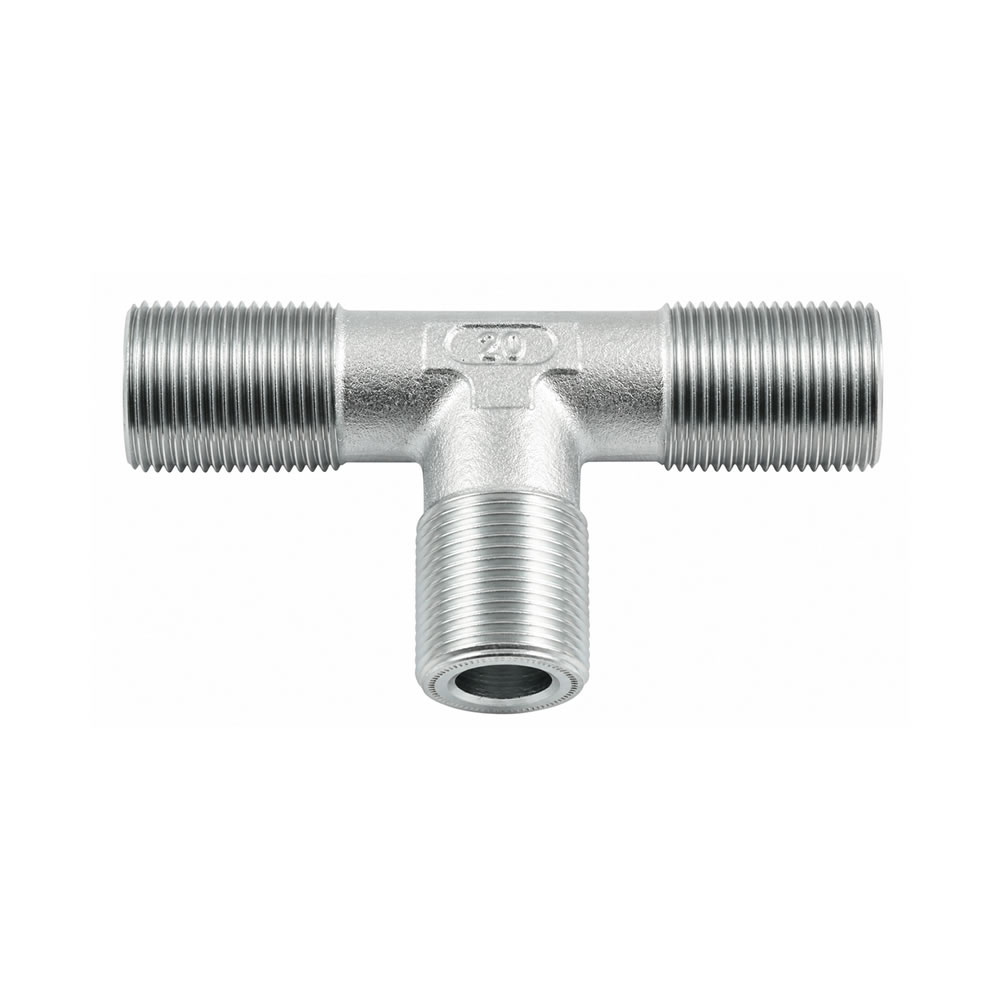

T-Stück DIN 74302

- flachdichtend

Menge	Gewinde		Artikel-Nr.	Preis
	M22 x 1,5		BR-T-M22x1,5	11,90 €

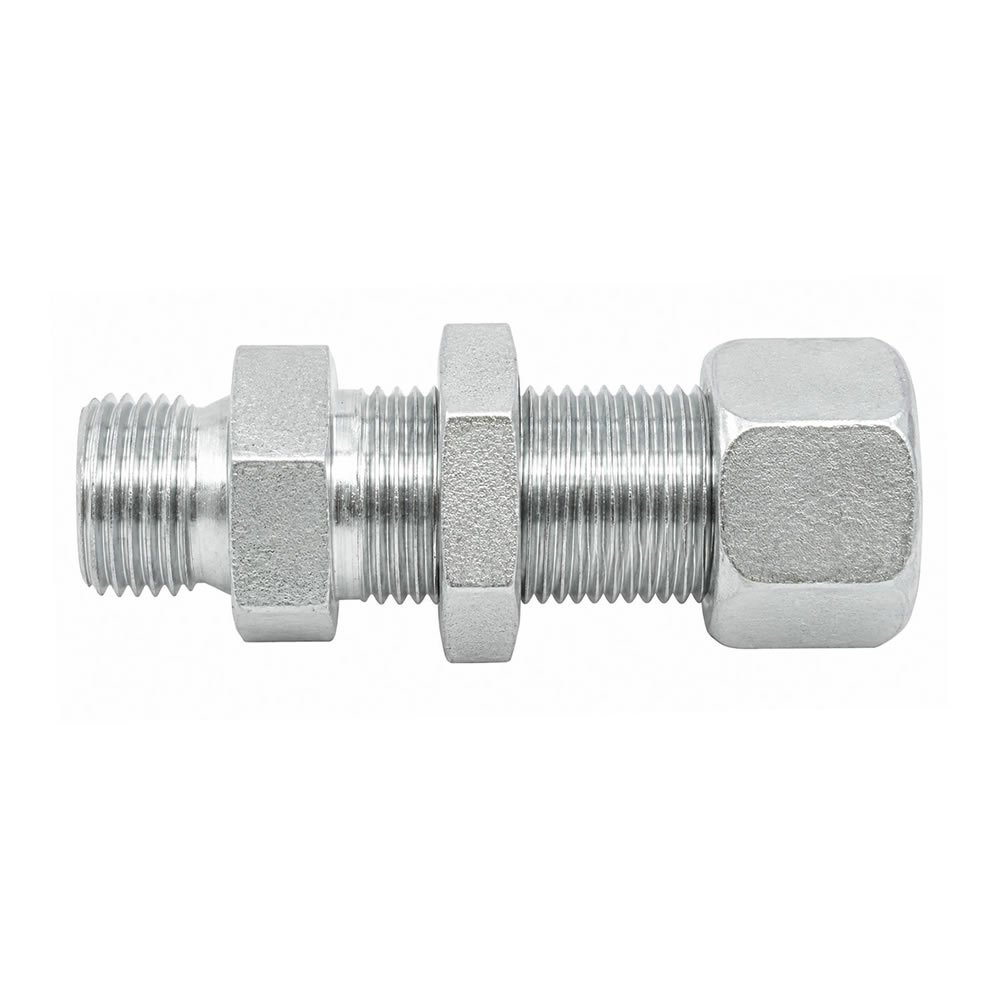

Gerade Schottverschraubung DIN 74299

- flachdichtend
- mit Gegenmutter

Menge	Gewinde		Artikel-Nr.	Preis
	M22 x 1,5		BR-SV-M22x1,5	4,41 €

Bremsringsatz

bestehend aus:

Druckring und O-Ring

für Gewinde	Artikel-Nr.	Preis
M12 x 1,5	BR-BREMSRING-M12	0,84 €
M16 x 1,5	BR-BREMSRING-M16	0,70 €
M18 x 1,5	BR-BREMSRING-M18	1,13 €
M22 x 1,5	BR-BREMSRING-M22	0,83 €

Vulkanfiber-Dichtring DIN 74297

Menge	für Gewinde		Abmessungen		Artikel-Nr.	Preis
	M22 x 1,5		12x19x1,5mm		BR-DICHTRING-12x19x1,5-VF	0,26 €
	M26 x 1,5		15x23x1,5mm		BR-DICHTRING-15x23x1,5-VF	0,31 €

Druckring DIN 74297

für Rohr Außen-Dm.	Artikel-Nr.	Preis
10mm	BR-DRUCKRING-10	1,24 €
15mm	BR-DRUCKRING-15	1,13 €
16mm	BR-DRUCKRING-16	1,19 €
18mm	BR-DRUCKRING-18	1,66 €

Montageanleitung Druckring

Stutzen (Siehe oben)

Dichtring (z.B. BR-DICHTRING-12x19x1,5-VF)

Druckring (z.B. BR-DRUCKRING-15)

Schneidring (z.B. PE-DPR15-L)

Überwurfmutter (z.B. BR-UM-M22x1,5-15)

Rohr (z.B. 02391.1515verz.)

Überwurfmutter DIN 74297

- lange Ausführung zur Verwendung mit Druckringen

für Rohr Außen-Dm.	Gewinde	L	Artikel-Nr.	Preis
10mm	M18 x 1,5	26mm	BR-UM-M18x1,5-10	3,16 €
15mm	M22 x 1,5	26mm	BR-UM-M22x1,5-15	1,42 €
16mm	M22 x 1,5	26mm	BR-UM-M22x1,5-16	2,18 €
18mm	M26 x 1,5	26mm	BR-UM-M26x1,5-18	3,21 €

Wasserablassventil

- zum manuellen Ablassen von Kondenswasser aus dem Druckluftkessel

Detailansicht Schlauchstutzen mit Überwurfmutter

Menge	für Gewinde		Artikel-Nr.	Preis
	M22 x 1,5		BR-WAV-M22x1,5	3,27 €

Prüfverschraubung für Druckluftbremsanlagen

- mit Außengewinde
- Prüfanschluss: M16x1,5
- Werkstoff: Messing
- mit Gummiabdeckkappe

Gewinde	Artikel-Nr.	Preis
M12 x 1,5	BR-PRG-GE-M12x1,5	7,29 €
M16 x 1,5	BR-PRG-GE-M16x1,5	7,61 €
M22 x 1,5	BR-PRG-GE-M22x1,5	8,66 €

Prüfverschraubung für Druckluftbremsanlagen

- mit Innengewinde
- Prüfanschluss: M16x1,5
- Werkstoff: Messing
- mit Gummiabdeckkappe

Gewinde	Artikel-Nr.	Preis
M12 x 1,5	BR-PRG-GAI-M12x1,5	6,66 €
M16 x 1,5	BR-PRG-GAI-M16x1,5	8,04 €
M22 x 1,5	BR-PRG-GAI-M22x1,5	11,84 €

Prüfverschraubung für Druckluftbremsanlagen

Schutzkappe

- für Prüfanschluss: M16x1,5
- Gummi

Menge	Artikel-Nr.	Preis
	BR-PRG-SK	1,14 €
