Rückschlag-, Einschraub- und Wechselventile,
Rohrbruchsicherungen

Rückschlagventil, Typ RHD
Edelstahl Rückschlagventil, Typ RHD
Einschraub-Rückschlagventil, Typ RHV
Einschraub-Rückschlagventil, Typ RHZ
Edelstahl Einschraub-Rückschlagventil, Typ RHZ
Rückschlagventil mit Innengewinde, Typ RHDI
Wechselventil, Typ WV
Entsperrbares Doppelrückschlagventil
Entsperrbares Doppelrückschlagventil
Entsperrbares Rückschlagventil VBPSE
Entsperrbares Rückschlagventil VBPSE
Entsperrbares Doppelrückschlagventil
Hydraulisch entsperrbares Rückschlagventil 15l/min
Hydraulisch entsperrbares Rückschlagventil 30l/min
Entsperrbares Rückschlagventil VUPSL
Schlauch-/Rohrbruchsicherung, 2x Innengewinde
Schlauch-/Rohrbruchsicherung, Innen-/Außengewinde
  • Pfeil links
  • Pfeil rechts
Rückschlagventil, Typ RHD
Rückschlagventil, Typ RHD

Rückschlagventil, Typ RHD

Werkstoff:

Stahl, verzinkt, Dichtung: NBR

Kenngrößen:

Öffnungsdruck: 1 bar
Menge
Reihe Nenndruck
Filter
Rohr-AD
Filter
Nennweite
Filter
SW1
Filter
SW2
Filter
Artikel-Nr.
Preis

L PB250 6 mm 3,5 mm 17 14 PE-RHD 6-PL 11,08 €
L PB250 8 mm 5,5 mm 19 17 PE-RHD 8-PL 17,86 €
L PB250 10 mm 7,5 mm 24 19 PE-RHD10-PL 14,17 €
L PB250 12 mm 9,5 mm 30 22 PE-RHD12-PL 20,82 €
L PB250 15 mm 11,5 mm 32 27 PE-RHD15-PL 27,37 €
L PB250 18 mm 14,0 mm 36 32 PE-RHD18-PL 30,64 €
L PB160 22 mm 18,0 mm 46 36 PE-RHD22-PL 48,39 €
L PB100 28 mm 23,0 mm 55 41 PE-RHD28-PL 68,40 €
S PB400 6 mm 3,5 mm 19 17 PE-RHD 6-PS 14,83 €
S PB400 8 mm 3,5 mm 19 19 PE-RHD 8-PS 15,38 €
S PB400 10 mm 5,5 mm 24 22 PE-RHD10-PS 18,52 €
S PB400 12 mm 7,5 mm 27 24 PE-RHD12-PS 19,51 €
S PB400 16 mm 11,5 mm 36 30 PE-RHD16-PS 31,16 €
S PB400 20 mm 15,0 mm 46 36 PE-RHD20-PS 49,76 €
S PB250 25 mm 19,0 mm 50 46 PE-RHD25-PS 61,25 €

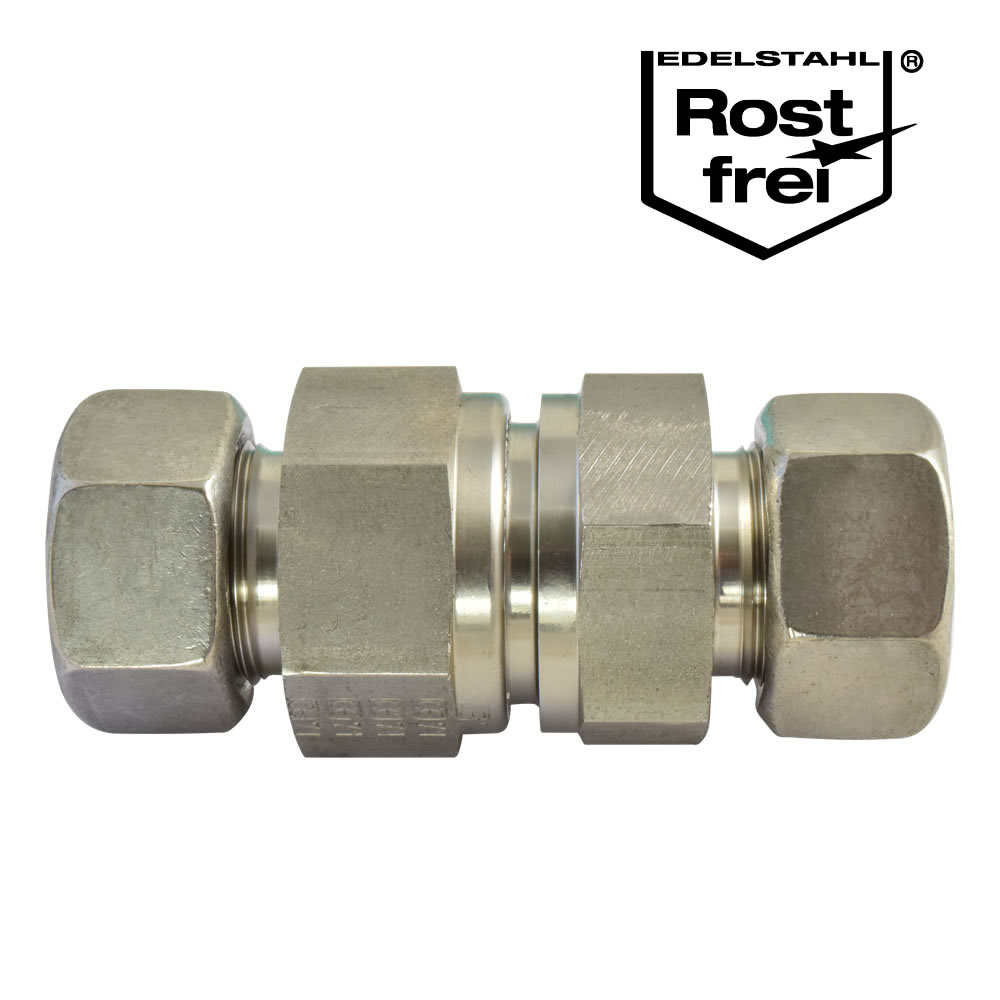

Edelstahl Rückschlagventil, Typ RHD
Edelstahl Rückschlagventil, Typ RHD

Edelstahl Rückschlagventil, Typ RHD

Werkstoff:

Edelstahl 1.4571, Dichtung: FKM

Kenngrößen:

Öffnungsdruck: 1 bar
Menge
Reihe Nenndruck
Filter
Rohr-AD
Filter
Nennweite
Filter
SW1
Filter
SW2
Filter
Artikel-Nr.
Preis

L PB250 10 mm 7,5 mm 24 19 VA-RHD10-PL 83,62 €
L PB250 12 mm 9,5 mm 30 22 VA-RHD12-PL 94,34 €
L PB250 18 mm 14,0 mm 36 32 VA-RHD18-PL 243,39 €
Einschraubbares Rückschlagventil, Typ RHV
Einschraubbares Rückschlagventil, Typ RHV

Einschraubbares Rückschlagventil, Typ RHV

Strömung vom Einschraubzapfen

Werkstoff:

Stahl, verzinkt, Dichtung: NBR

Kenngrößen:

Öffnungsdruck: 1 bar
Einschraubzapfen: Whitworth-Rohrgewinde
Menge
Reihe
Nenndruck
Filter
Rohr-AD
Filter
Nennweite
Filter
Gewinde
i
Filter
SW1
Filter
SW2
Filter
Artikel-Nr.
Preis

L PB250 10 mm 7,5 mm G1/4A 12 mm 24 19 PE-RHV10-PLR-ED 14,37 €
L PB250 12 mm 9,5 mm G3/8A 12 mm 30 22 PE-RHV12-PLR-ED 17,71 €
L PB250 15 mm 11,5 mm G1/2A 14 mm 32 27 PE-RHV15-PLR-ED 22,13 €
L PB160 18 mm 14,0 mm G1/2A 14 mm 36 32 PE-RHV18-PLR-ED 30,42 €
Einschraubbares Rückschlagventil, Typ RHZ
Einschraubbares Rückschlagventil, Typ RHZ

Einschraubbares Rückschlagventil, Typ RHZ

Strömung zum Einschraubzapfen

Werkstoff:

Stahl, verzinkt, Dichtung: NBR

Kenngrößen:

Öffnungsdruck: 1 bar
Einschraubzapfen: Whitworth-Rohrgewinde
Menge
Reihe
Nenndruck
Filter
Rohr-AD
Filter
Nennweite
Filter
Gewinde
i
Filter
SW1
Filter
SW2
Filter
Artikel-Nr.
Preis

L PB250 10 mm 7,5 mm G1/4A 12 mm 24 19 PE-RHZ10-PLR-ED 14,37 €
L PB250 12 mm 9,5 mm G3/8A 12 mm 30 22 PE-RHZ12-PLR-ED 17,71 €
L PB250 15 mm 11,5 mm G1/2A 14 mm 32 27 PE-RHZ15-PLR-ED 22,13 €
L PB160 18 mm 14,0 mm G1/2A 14 mm 36 32 PE-RHZ18-PLR-ED 30,42 €
Edelstahl Einschraub-Rückschlagventil, Typ RHZ
Edelstahl Einschraub-Rückschlagventil, Typ RHZ

Edelstahl Einschraub-Rückschlagventil, Typ RHZ

Strömung zum Einschraubzapfen

Werkstoff:

Edelstahl 1.4571, Dichtung: FKM

Kenngrößen:

Öffnungsdruck: 1 bar
Einschraubzapfen: Whitworth-Rohrgewinde

Lieferumfang:

Ohne Überwurfmutter, ohne Schneidring
Isometrische Ansicht Edelstahl Einschraub-Rückschlagventil, Typ RHZ
vergrößern Isometrische Ansicht Edelstahl Einschraub-Rückschlagventil, Typ RHZ
Menge
Reihe
Nenndruck
Filter
Rohr-AD
Filter
Nennweite
Filter
Gewinde
SW1
Filter
Artikel-Nr.
Preis

L PB250 6 mm 3,5 mm G1/8A 17 VA-XRHZ 6-LR-ED 60,09 €
L PB250 8 mm 5,5 mm G1/4A 19 VA-XRHZ 8-LR-ED 64,15 €
L PB250 10 mm 7,5 mm G1/4A 24 VA-XRHZ10-LR-ED 98,29 €
L PB250 12 mm 9,5 mm G3/8A 30 VA-XRHZ12-LR-ED 103,96 €
L PB250 15 mm 11,5 mm G1/2A 32 VA-XRHZ15-LR-ED 118,67 €
Rückschlagventil mit Innengewinde, Typ RHDI
Rückschlagventil mit Innengewinde, Typ RHDI

Rückschlagventil mit Innengewinde, Typ RHDI

Werkstoff:

Stahl, verzinkt, Dichtung: NBR

Kenngrößen:

Öffnungsdruck: 1 bar
Menge
Nenndruck
bar
Filter
Innengewinde G
NW
Filter
Länge L
Filter
Artikel-Nr.
Preis

400 G1/8" 3,5mm 42,5mm PE-RHDI-G1/8" 21,82 €
400 G1/4" 3,5mm 51,0mm PE-RHDI-G1/4" 20,13 €
315 G3/8" 7,5mm 60,0mm PE-RHDI-G3/8" 29,50 €
250 G1/2" 11,5mm 72,0mm PE-RHDI-G1/2" 32,83 €
250 G3/4" 15mm 84,0mm PE-RHDI-G3/4" 49,73 €
250 G1" 19mm 95,0mm PE-RHDI-G1" 67,42 €

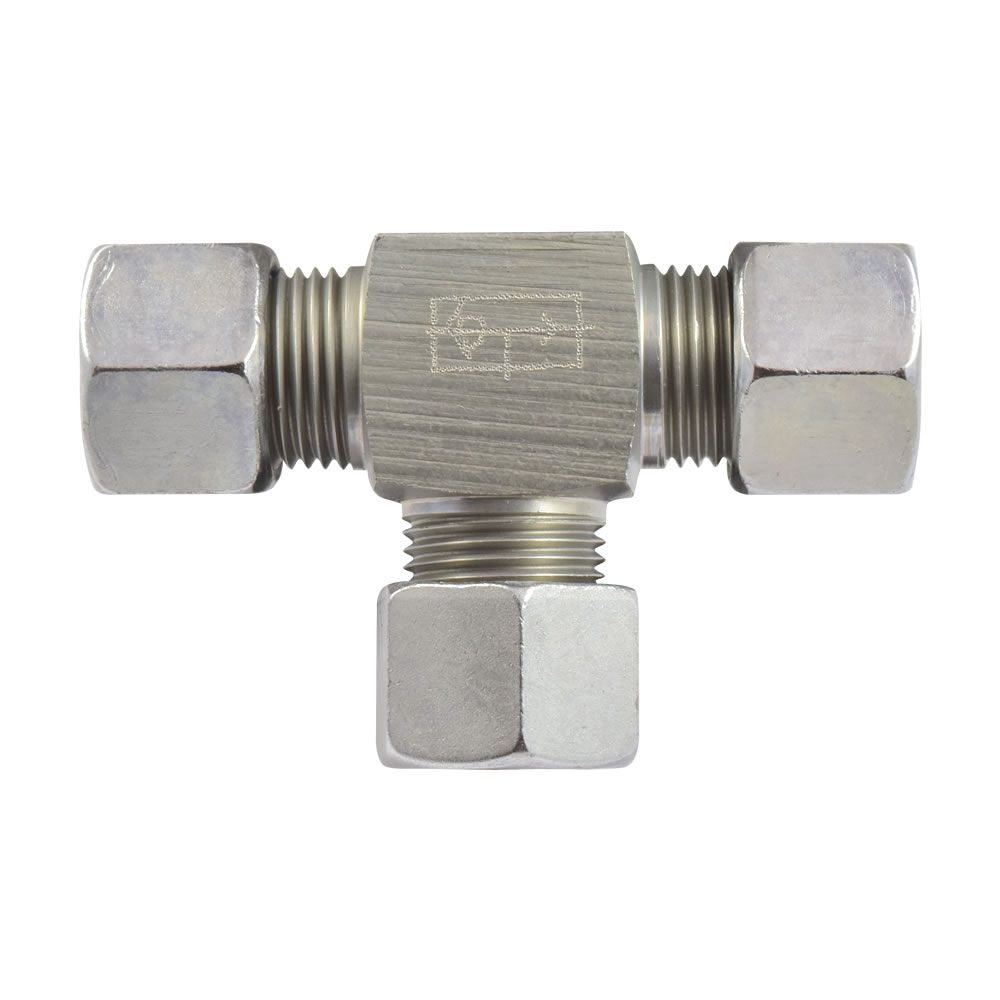

Wechselventil, Typ WV
Wechselventil, Typ WV

Wechselventil, Typ WV

Werkstoff:

Stahl, verzinkt
Menge
Reihe Nenndruck
Filter
Rohr-AD
Filter
Nennweite
Filter
SW1
Filter
Artikel-Nr.
Preis

L PB250 10 mm 6,0 mm 19 PE-WV10-PL 59,96 €
L PB250 12 mm 7,5 mm 22 PE-WV12-PL 68,12 €
Entsperrbares Doppelrückschlagventil G3/8 + G1/4
Entsperrbares Doppelrückschlagventil G3/8 + G1/4

Entsperrbares Doppelrückschlagventil

Dieses Ventil dient zum leckölfreien Halten von Lasten an Hydraulikzylindern. Die Ventilsitze werden beim gewollten Betätigen der Zylinder selbsttätig durch den Öldruck aufgesteuert.

Gehäuse:

Aluminium

Kenngrößen:

Leckagefreie Sitzausführung
Max. Druck: 350 bar
G1/2 + G3/4 Entsperrbares Doppelrückschlagventil
vergrößern G1/2 + G3/4 Entsperrbares Doppelrückschlagventil
Schaltsymbol OC-EDRV
vergrößern Schaltsymbol OC-EDRV
Menge
Durchfluss
Filter
Anschlüsse
Aufsteuer-
verhältnis
Filter
Öffnungsdruck
Filter
Artikel-Nr.
Preis

20 l/min G1/4 5,5:1 4 bar OC-EDRV-G1/450,34 €Mehr Informationen
35 l/min G3/8 5,5:1 3 bar OC-EDRV-G3/850,34 €Mehr Informationen
35 l/min G1/2 2,8:1 1 bar OC-EDRV-G1/2118,85 €Mehr Informationen
65 l/min G3/4 4:1 1,5 bar OC-EDRV-G3/4279,39 €Mehr Informationen
Entsperrbares Rückschlagventil 1/4 und 3/8
Entsperrbares Rückschlagventil 1/4 und 3/8

Entsperrbares Rückschlagventil VBPSE

Dieses Ventil dient zum leckölfreien Halten von Lasten an Hydraulikzylindern. Der Ventilsitz wird beim gewollten Betätigen des Zylinders selbsttätig durch den Öldruck aufgesteuert.

Gehäuse:

Aluminium

Kenngrößen:

Leckagefreie Sitzausführung

Max. Druck:

350 bar
Entsperrbares Rückschlagventil VBPSE
vergrößern Entsperrbares Rückschlagventil VBPSE
Datenbl. 1/4 Entsperrbares Rückschlagventil VBPSE
Datenbl. 1/4 Entsperrbares Rückschlagventil VBPSE
Datenbl. 3/8 Entsperrbares Rückschlagventil VBPSE
Datenbl. 3/8 Entsperrbares Rückschlagventil VBPSE
Datenbl. 1/2  Entsperrbares Rückschlagventil VBPSE
Datenbl. 1/2 Entsperrbares Rückschlagventil VBPSE
Schaltsymbol OC-ERV-G3/8
vergrößern Schaltsymbol OC-ERV-G3/8
Menge
Max.
Durchfluss
Filter
für Rohrleitungs-
einbau
Aufsteuer-
verhältnis
Filter
Artikel-Nr.
Preis

10 l/min G1/4 4:1 OC-ERV-G1/476,70 €Mehr Informationen
35 l/min G3/8 5,5:1 OC-ERV-G3/847,33 €Mehr Informationen
35 l/min G1/2 2,8:1 OC-ERV-G1/298,70 €Mehr Informationen
Entsperrbares Rückschlagventil 1/4 und 3/8
Entsperrbares Rückschlagventil 1/4 und 3/8

Entsperrbares Doppelrückschlagventil

Dieses Ventil dient zum leckölfreien Halten von Lasten an Hydraulikzylindern. Die Ventilsitze werden beim gewollten Betätigen der Zylinder selbsttätig durch den Öldruck aufgesteuert.

Gehäuse:

Stahl

Kenngrößen:

Leckagefreie Sitzausführung
Entsperrbares Rückschlagventil 1/2
vergrößern Entsperrbares Rückschlagventil 1/2
Schaltsymbol CH-ARDPNU
vergrößern Schaltsymbol CH-ARDPNU
Menge
Anschlussgewinde
Filter
Abgänge
Filter
Artikel-Nr.
Preis

G1/4 10-L CH-ARDPNU4 55,60 €
G3/8 12-L CH-ARDPNU6 57,30 €
Hydraulisch entsperrbares Rückschlagventil 15l/min
Hydraulisch entsperrbares Rückschlagventil 15l/min

Hydraulisch entsperrbares Rückschlagventil 15l/min

Zum direkten Anbau an Hydraulikzylinder.

Hat die Funktion einer Rohrbruchsicherung, verhindert das Abwandern von Lasten und spannt den Druck ein.

- mit Hohlschraube G3/8A
- Durchfluss: 15l/min
- mit Stahlsitz
- ohne Entlastung
- Aufsteuerverhältnis: 3:1
- Zulässiger Betriebsdruck: 350 bar

Draufsicht Hydraulisch entsperrbares Rückschlagventil 15l/min
vergrößern Draufsicht Hydraulisch entsperrbares Rückschlagventil 15l/min
Ansicht von unten Hydraulisch entsperrbares Rückschlagventil 15l/min
vergrößern Ansicht von unten Hydraulisch entsperrbares Rückschlagventil 15l/min
Seitenansicht Hydraulisch entsperrbares Rückschlagventil 15l/min
vergrößern Seitenansicht Hydraulisch entsperrbares Rückschlagventil 15l/min
Detailansicht Hydraulisch entsperrbares Rückschlagventil 15l/min
vergrößern Detailansicht Hydraulisch entsperrbares Rückschlagventil 15l/min
Datenblatt
Datenblatt
Technische Zeichnung
Technische Zeichnung
Menge
Artikel-Nr.
Preis

SUN-A410-01J-G01107,16 €Mehr Informationen
Hydraulisch entsperrbares Rückschlagventil 30l/min
Hydraulisch entsperrbares Rückschlagventil 30l/min

Hydraulisch entsperrbares Rückschlagventil 30l/min

Zum direkten Anbau an Hydraulikzylinder.

Hat die Funktion einer Rohrbruchsicherung, verhindert das Abwandern von Lasten und spannt den Druck ein.

- mit Hohlschraube G3/8A
- Durchfluss: 30l/min
- mit Stahlsitz
- ohne Entlastung
- Aufsteuerverhältnis: 3:1
- Zulässiger Betriebsdruck: 350 bar

Draufsicht Hydraulisch entsperrbares Rückschlagventil 30l/min
vergrößern Draufsicht Hydraulisch entsperrbares Rückschlagventil 30l/min

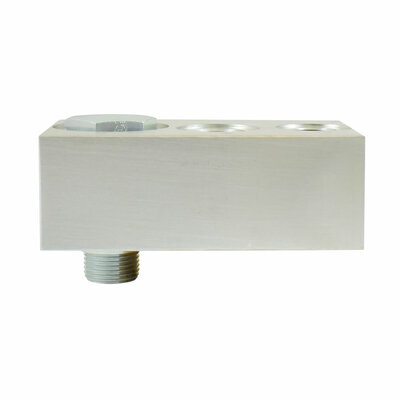

Seitenansicht Hydraulisch entsperrbares Rückschlagventil 30l/min
vergrößern Seitenansicht Hydraulisch entsperrbares Rückschlagventil 30l/min
Ansicht von unten Hydraulisch entsperrbares Rückschlagventil 30l/min
vergrößern Ansicht von unten Hydraulisch entsperrbares Rückschlagventil 30l/min
Rückansicht Hydraulisch entsperrbares Rückschlagventil 30l/min
vergrößern Rückansicht Hydraulisch entsperrbares Rückschlagventil 30l/min
Datenblatt
Datenblatt
Menge
Artikel-Nr.
Preis

SUN-A511-16V-G01138,00 €Mehr Informationen
Entsperrbares Rückschlagventil
Entsperrbares Rückschlagventil

Entsperrbares Rückschlagventil VUPSL

Dieses Rückschlagventil wird hauptsächlich genutzt, um den Hydraulikzylinder in einer bestimmten Position zu halten. Das einfachwirkende, entsperrbare Rückschlagventil gewährt freien Durchfluss in einer Richtung und ermöglicht den Rückfluss nur bei anstehendem Druck am Vorsteuerkolben.

Werkstoff:

Stahl, verzinkt
Seitenansicht Entsperrbares Rückschlagventil VUPSL
vergrößern Seitenansicht Entsperrbares Rückschlagventil VUPSL
Schaltsymbol Entsperrbares Rückschlagventil VUPSL
vergrößern Schaltsymbol Entsperrbares Rückschlagventil VUPSL
Maße Entsperrbares Rückschlagventil VUPSL
vergrößern Maße Entsperrbares Rückschlagventil VUPSL
Maße und Schaltsymbol
Maße und Schaltsymbol
Menge
Max.
Durchfluss
Filter
Max.
Druck
Filter
für Rohrleitungs-
einbau
Aufsteuer-
verhältnis
Filter
Artikel-Nr.
Preis

15 l/min 320bar G1/4 1:9,5 CA-VUPSL-1/462,45 €Mehr Informationen
35 l/min 320bar G3/8 1:6 CA-VUPSL-3/865,10 €Mehr Informationen
45 l/min 300bar G1/2 1:4,3 CA-VUPSL-1/274,11 €Mehr Informationen
80 l/min 250bar G3/4 1:4,4 CA-VUPSL-3/4109,06 €Mehr Informationen

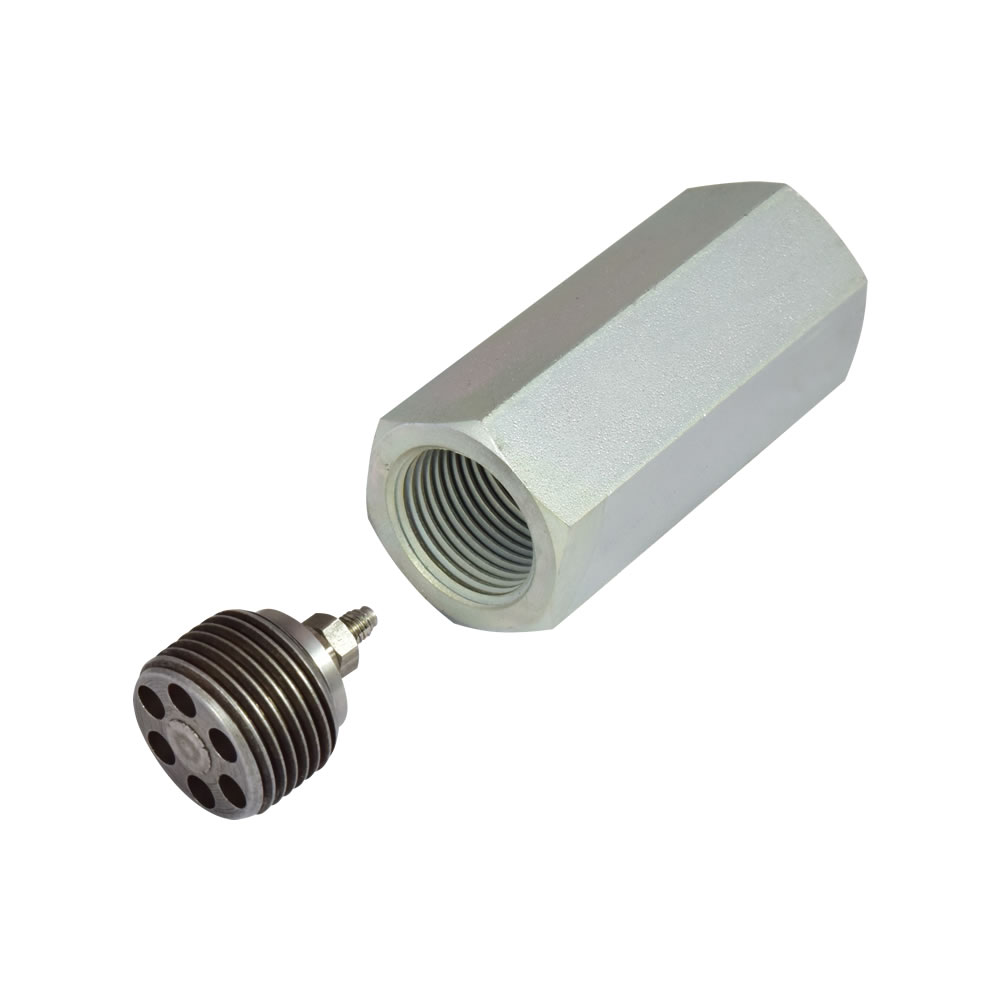

Schlauch-/Rohrbruchsicherung, zweimal Innengewinde
Schlauch-/Rohrbruchsicherung, zweimal Innengewinde

Schlauch-/Rohrbruchsicherung, zweimal Innengewinde

Das Ventil erlaubt einen eingestellten Durchfluss vom Verbraucher zum Rücklauf. Wird der durch die Einstellung bestimmte Durchfluss überschritten, schließt das Ventil und der Verbraucher wird blockiert.

Einbau:

Das Ventil sollte so nahe wie möglich am Verbraucher installiert werden, damit im Rohrbruchfall die maximale Sicherheit gegeben ist. In der Regel ist die Rohrbruchsicherung auf den 1,5-fachen Wert des normalen Volumenstroms einzustellen. Rohrbruchsicherungen sind von der Berufsgenossenschaft für z. B. Frontlader vorgeschrieben.
Datenblatt Rohrbruchsicherung
Datenblatt Rohrbruchsicherung
Menge
G
Nenndurchfluss
Filter
SW
Filter
L
Filter
Artikel-Nr.
Preis

G1/4 25 l/min 19 48 mm OC-IRBS-G1/4 37,38 €
G3/8 50 l/min 22 52 mm OC-IRBS-G3/8 44,13 €
G1/2 80 l/min 27 62 mm OC-IRBS-G1/2 43,96 €
G3/4 150 l/min 36 70 mm OC-IRBS-G3/4 56,18 €
Schlauch-/Rohrbruchsicherung, Innen- und Außengewinde
Schlauch-/Rohrbruchsicherung, Innen- und Außengewinde

Schlauch-/Rohrbruchsicherung, Innen- und Außengewinde

Das Ventil erlaubt einen eingestellten Durchfluss vom Verbraucher zum Rücklauf. Wird der durch die Einstellung bestimmte Durchfluss überschritten, schließt das Ventil und der Verbraucher wird blockiert.

Einbau:

Das Ventil sollte so nahe wie möglich am Verbraucher installiert werden, damit im Rohrbruchfall die maximale Sicherheit gegeben ist. In der Regel ist die Rohrbruchsicherung auf den 1,5-fachen Wert des normalen Volumenstroms einzustellen. Rohrbruchsicherungen sind von der Berufsgenossenschaft für z. B. Frontlader vorgeschrieben.
Datenblatt Rohrbruchsicherung
Datenblatt Rohrbruchsicherung
Menge
G
Nenndurchfluss
Filter
SW
Filter
L
Filter
Artikel-Nr.
Preis

G1/4 25 l/min 19 40 mm OC-ARBS-G1/4 29,25 €
G3/8 50 l/min 22 43 mm OC-ARBS-G3/8 32,65 €
G1/2 80 l/min 27 56 mm OC-ARBS-G1/2 36,82 €
G3/4 150 l/min 36 59 mm OC-ARBS-G3/4 52,03 €
© 1998 - 2024 Hytec-Hydraulik OHG. Alle Rechte vorbehalten. Alle Preise beinhalten, wenn nicht anders beschrieben, die gesetzliche MwSt. zzgl. Versandkosten.
Shop powered by Hyreka GmbH.
nach oben
