Drosselventile, Stromregler und Stromteilventile

Drosselventil
Drosselrückschlagventil
2-Wege-Stromregler mit Rückschlagventil, kompensiert
2-Wege-Stromregler
3-Wege-Stromregler, kompensiert
3-Wege-Stromregler, doppelt kompensiert
Stromteilventil, doppelt wirkend
Stromteiler (doppeltwirkend) für kleine Volumenströme
Zahnradstromteiler 2-fach
Zahnradstromteiler 4-fach
  • Pfeil links
  • Pfeil rechts
Drosselventil
Drosselventil

Drosselventil

Das Drosselventil ist für Mineralöl und Luft geeignet. Das Drosselventil kann in beliebiger Lage eingebaut werden.

Kenngrößen:

Max. Betriebsdruck: 350 bar.
Temperaturbereich: -30 °C bis 100 °C.

Passende Kontermuttern zum Schalttafeleinbau finden Sie
hier: LA-SM..
Technische Zeichnung Drosselventil HE-DV
vergrößern Technische Zeichnung Drosselventil HE-DV
Schaltsymbol Drosselventil HE-DV
vergrößern Schaltsymbol Drosselventil HE-DV
Datenblatt Drosselventil HE-DV
Datenblatt Drosselventil HE-DV
Menge
Nennweite
Filter
G
Länge
Filter
Schottgewinde
Filter
Artikel-Nr.
Preis

6 G1/8 38 mm PG7 HE-DV-G1/8 29,27 €
8 G1/4 48 mm PG11 HE-DV-G1/423,70 €Mehr Informationen
10 G3/8 58 mm PG11 HE-DV-G3/828,00 €Mehr Informationen
12 G1/2 68 mm PG16 HE-DV-G1/235,45 €Mehr Informationen
16 G3/4 78 mm PG16 HE-DV-G3/447,08 €Mehr Informationen
Drosselrückschlagventil
Drosselrückschlagventil

Drosselrückschlagventil

Das Drosselrückschlagventil ist für Mineralöl und Luft geeignet. Das Drosselrückschlagventil kann in beliebiger Lage eingebaut werden.

Kenngrößen:

Max. Betriebsdruck: 350 bar.
Temperaturbereich: -30 °C bis 100 °C.

Passende Kontermuttern zum Schalttafeleinbau finden Sie
hier: LA-SM..
Technische Zeichnung Drosselrückschlagventil HE-DRV
vergrößern Technische Zeichnung Drosselrückschlagventil HE-DRV
Schaltsymbol Drosselrückschlagventil HE-DRV
vergrößern Schaltsymbol Drosselrückschlagventil HE-DRV
Datenblatt Drosselrückschlagventil HE-DRV
Datenblatt Drosselrückschlagventil HE-DRV
Menge
Nennweite
Filter
G
Länge
Filter
Schottgewinde
Filter
Artikel-Nr.
Preis

6 G1/8 45 mm PG7 HE-DRV-G1/8 45,24 €
8 G1/4 55 mm PG11 HE-DRV-G1/429,29 €Mehr Informationen
10 G3/8 65 mm PG11 HE-DRV-G3/832,11 €Mehr Informationen
12 G1/2 73 mm PG16 HE-DRV-G1/242,62 €Mehr Informationen
16 G3/4 88 mm PG16 HE-DRV-G3/452,46 €Mehr Informationen
2-Wege-Stromregler mit Rückschlagventil, kompensiert
2-Wege-Stromregler mit Rückschlagventil, kompensiert

2-Wege-Stromregler mit Rückschlagventil, kompensiert

Der Stromregler ermöglicht es, einen Volumenstrom von E nach R weitgehend unabhängig von Viskositäts- und Druckschwankungen konstant zu halten.
In der entgegengesetzten Richtung von R nach E garantiert das Rückschlagventil freien Durchfluss.

Kenngrößen:

Max. Betriebsdruck: 210 bar.
Schaltsymbol 2-Wege-Stromregler mit Rückschlagventil, kompensiert
vergrößern Schaltsymbol 2-Wege-Stromregler mit Rückschlagventil, kompensiert
Datenblatt
Datenblatt
Menge
Anschlüsse
max. Durchfluss
Filter
Artikel-Nr.
Preis

G3/8 30 l/min OC-2SRV-G3/8-H-RÜV219,26 €Mehr Informationen
G1/2 55 l/min OC-2SRV-G1/2-H-RÜV221,68 €Mehr Informationen
G3/4 90 l/min OC-2SRV-G3/4-H-RÜV279,13 €Mehr Informationen
2-Wege-Stromregler
2-Wege-Stromregler

2-Wege-Stromregler

- Druck kompensiert
- für Rohrleitungseinbau
- mit Umgehungsrückschlagventil

Kenngrößen:

Max. Betriebsdruck: 250 bar
Temperaturbereich: -20°C ... +80°C
Schaltzeichen 2-Wege-Stromregler
vergrößern Schaltzeichen 2-Wege-Stromregler
Rückansicht 2-Wege-Stromregler
vergrößern Rückansicht 2-Wege-Stromregler
Seitenansicht 2-Wege-Stromregler
vergrößern Seitenansicht 2-Wege-Stromregler
Menge
Anschlüsse
max. Durchfluss
Filter
L
Filter
Artikel-Nr.
Preis

G1/4" 10 l/min 87,5 mm HE-2SRV-G1/4 105,67 €
G3/8" 18 l/min 87,5 mm HE-2SRV-G3/8 98,03 €
G1/2" 33 l/min 107,5 mm HE-2SRV-G1/2 124,95 €
3-Wege-Stromregler, kompensiert
3-Wege-Stromregler, kompensiert

3-Wege-Stromregler, kompensiert

Der Stromregler ermöglicht die Bereitstellung eines vorwählbaren Konstantvolumenstroms am Anschluss R. Der Konstantvolumenstrom ist weitgehend unabhängig vom Lastdruck und der Eingangsmenge. Der überschüssige Differenzstrom wird zum Anschluss T abgeleitet und ist nicht belastbar.

Anwendungsgebiet:

Zulaufregelung

Kenngrößen:

Max. Betriebsdruck: 210 bar.
Schaltsymbol 3-Wege-Stromregler, kompensiert
vergrößern Schaltsymbol 3-Wege-Stromregler, kompensiert
Datenblatt 3-Wege-Stromregler, kompensiert
Datenblatt 3-Wege-Stromregler, kompensiert
Menge
Anschlüsse
max. Eingangsmenge
Filter
max. geregelte Ausgangsmenge
Filter
Artikel-Nr.
Preis

G3/8 55 l/min 30 l/min OC-3SRV-G3/8-H188,54 €Mehr Informationen
G1/2 90 l/min 55 l/min OC-3SRV-G1/2-H191,61 €Mehr Informationen
G3/4 150 l/min 90 l/min OC-3SRV-G3/4-H248,71 €Mehr Informationen
3-Wege-Stromregler, doppelt kompensiert
3-Wege-Stromregler, doppelt kompensiert

3-Wege-Stromregler, doppelt kompensiert

Der Stromregler ist für die Versorgung zweier getrennter Hydraulik-Kreisläufe mittels einer Hydraulikpumpe geeignet. Am Anschluss P ist die Abnahme eines einstellbaren Vorzugsölstroms (Prioritätsölstrom) möglich, während am Anschluss B jeweils nur die Differenzmenge (E minus P) zur Verfügung steht.
Der Anschluss B wird erst mit Öl versorgt, wenn der Bedarf am Konstantstromanschluss P gedeckt ist.
Beide Ausgänge B und P sind durch Verbraucher belastbar.

Kenngrößen:

Max. Betriebsdruck: 210 bar.
Schaltsymbol 3-Wege-Stromregler, doppelt kompensiert
vergrößern Schaltsymbol 3-Wege-Stromregler, doppelt kompensiert
Datenblatt 3-Wege-Stromregler, doppelt kompensiert
Datenblatt 3-Wege-Stromregler, doppelt kompensiert
Menge
Anschlüsse
max. Eingangsmenge
Filter
max. geregelte Ausgangsmenge
Filter
Artikel-Nr.
Preis

G3/8 55 l/min 30 l/min OC-3SRVD-G3/8-H224,29 €Mehr Informationen
G1/2 90 l/min 55 l/min OC-3SRVD-G1/2-H227,68 €Mehr Informationen
G3/4 150 l/min 90 l/min OC-3SRVD-G3/4-H336,17 €Mehr Informationen
Stromteilventil, doppelt wirkend
Stromteilventil, doppelt wirkend

Stromteilventil, doppeltwirkend

Dieses Stromteilventil teilt den eingehenden Ölstrom (V) in zwei gleich große abgehende Teilströme (C1 und C2) auf, unabhängig vom Lastdruck. Bei Änderung der Durchflussrichtung des Ölstroms werden die Teilströme (C1 und C2) wieder im gleichen Verhältnis addiert.

Kenngrößen:

Teilverhältnis: 1:1
Max. Betriebsdruck: 210 bar.
Schaltsymbol Stromteilventil, doppeltwirkend
vergrößern Schaltsymbol Stromteilventil, doppeltwirkend
Datenblatt Stromteilventil, doppeltwirkend
Datenblatt Stromteilventil, doppeltwirkend
Menge
Anschluss V
Anschlüsse C1 und C2
Filter
Eingangsmenge
Filter
Artikel-Nr.
Preis

G3/8 G3/8 2,8 bis 5,8 l/min OC-STVD-G3/8-005211,88 €Mehr Informationen
G1/2 G3/8 6,5 bis 11 l/min OC-STVD-G1/2-011211,88 €Mehr Informationen
G1/2 G3/8 13 bis 22 l/min OC-STVD-G1/2-022257,30 €Mehr Informationen
G1/2 G3/8 25 bis 38 l/min OC-STVD-G1/2-038211,88 €Mehr Informationen
G1 G3/4 28 bis 55 l/min OC-STVD-G1-055345,45 €Mehr Informationen
G1 G3/4 56 bis 95 l/min OC-STVD-G1-095345,45 €Mehr Informationen
G1 G3/4 90 bis 150 l/min OC-STVD-G1-150345,45 €Mehr Informationen
Stromteiler doppeltwirkend
Stromteiler doppeltwirkend

Stromteiler (doppeltwirkend) für kleine Volumenströme

Stromteiler werden verwendet um einen Eingangsvolumenstrom in zwei gleiche Volumenströme aufzuteilen. Sie können hierbei zum Teilen und/oder Sammeln des Volumenstroms verwendet werden. Die Ventile werden zum Gleichlauf zweier mechanisch nicht miteinander verbundenen Verbraucher verwendet. Die Ventile arbeiten unabhängig vom Lastdruck und Eingangsolumenstrom. Um einen Ungleichlauf der Hydaulikzylinder entgegenzuwirken, ist es unbedingt erforderlich die Zylinder in Ihrer Endlage auszugleichen. Anderenfalls addieren sich mit jedem Aus- und Einfahren die Teilungsfehler.

Merkmale:


- Durchfluss: 1 - 3 l/min
- Betriebsdruck: 250bar
- Spitzendruck. 300bar
- Teilgenauigkeit: 3%
Isometrische Ansicht Stromteiler doppeltwirkend
vergrößern Isometrische Ansicht Stromteiler doppeltwirkend
Schaltzeichen Stromteiler doppeltwirkend
vergrößern Schaltzeichen Stromteiler doppeltwirkend
Maße Stromteiler doppeltwirkend
vergrößern Maße Stromteiler doppeltwirkend
Datenblatt Stromteiler doppeltwirkend
Datenblatt Stromteiler doppeltwirkend
Menge
Anschlussgewinde
Artikel-Nr.
Preis

G3/8 OC-STVD-VEQ8 244,43 €
PW-PR207S Zahnradstromteiler 2-fach
PW-PR207S Zahnradstromteiler 2-fach

Zahnradstromteiler 2-fach

Mit Zahnrad-Stromteilern lassen sich Volumenströme von 2 bis 400 Litern pro Minute in 2 bis maximal 12 gleiche oder proportionale Ströme aufteilen. Durch die spezielle Konstruktion kann größtenteils auf zusätzliche Druckbegrenzungsventile verzichtet werden. Zudem können Stromteiler auch als Druckübersetzer einzelner Hydraulikkreisläufe eingesetzt werden. Das Haupteinsatzgebiet von Stromteilern liegt darin, den Gleichlauf mehrerer Zylinder oder die Versorgung mehrerer Verbraucher zu gewährleisten.

Merkmale:

- Max. 210 bar
- Hochdruck-Serie 240 bar auf Anfrage lieferbar
- Geringer Anlaufdruck bzw. Druckverlust
- Druckabsicherungen für jede Stromteilerserie lieferbar, auch mit Nachsaugeventilen (auf Anfrage)
- Lange Lebensdauer durch Nadellager und keinen Axialausgleich
- Einfache Integration in komplette Systeme
- Kurze Lieferzeit durch umfassende Lagerhaltung
- Umfassend getestet auf eigenem Prüfstand
Eigenschaften
Eigenschaften
Technische Zeichnung
Technische Zeichnung
PW-PR207S Seitenansicht
vergrößern PW-PR207S Seitenansicht
PW-PR207S Frontansicht
vergrößern PW-PR207S Frontansicht
PW-PR207S Rückansicht
vergrößern PW-PR207S Rückansicht
PW-PR207S Seitenansicht
vergrößern PW-PR207S Seitenansicht

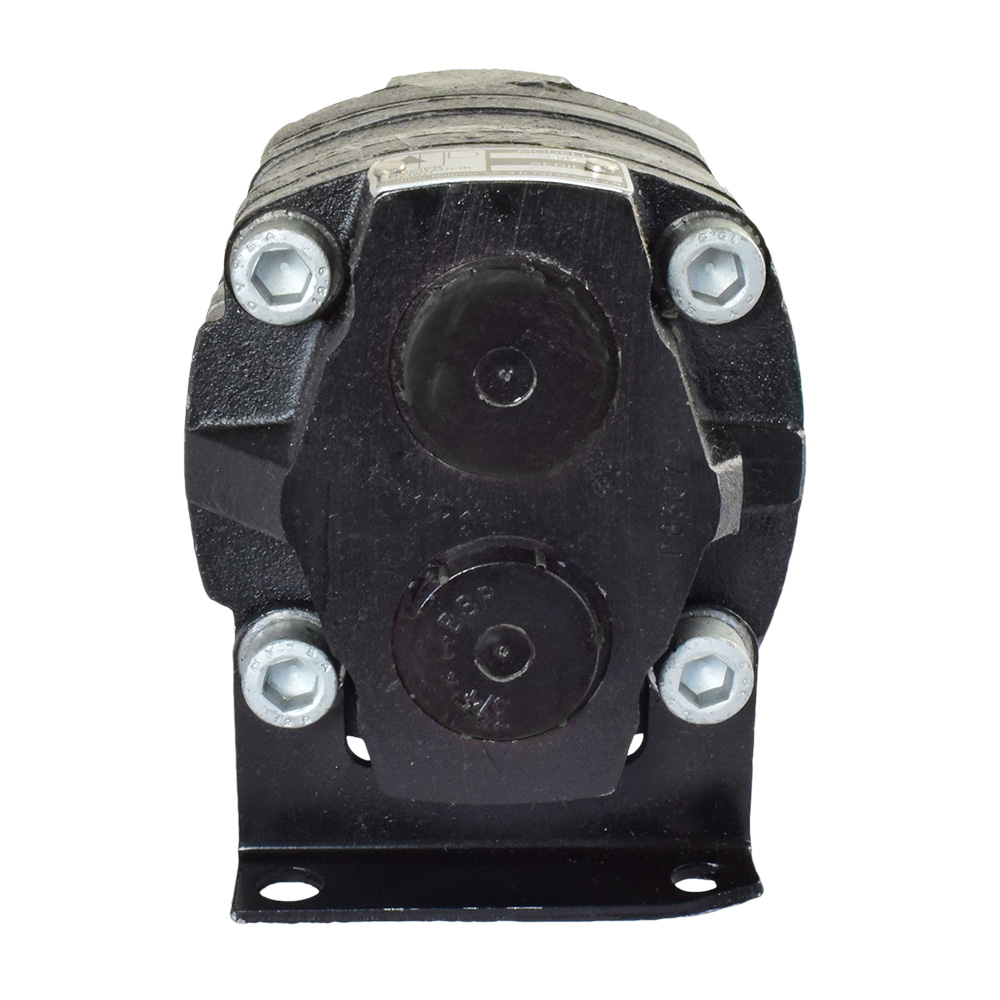

PW-PR307S Frontansicht
vergrößern PW-PR307S Frontansicht
PW-PR307S Rückansicht
vergrößern PW-PR307S Rückansicht
PW-PR307S Draufsicht
vergrößern PW-PR307S Draufsicht
Menge
Q max
Filter
p max
Filter
Verdrängung
Filter
IN/Out
Artikel-Nr.
Preis

40l/min 210bar 2x 5,6ccm/U G3/8 PW-PR207S 712,90 €
80l/min 210bar 2x 11,7ccm/U G3/4" / G1/2" PW-PR307S 844,90 €
Zahnradstromteiler 4-fach
Zahnradstromteiler 4-fach

Zahnradstromteiler 4-fach

Mit Zahnrad-Stromteilern lassen sich Volumenströme von 2 bis 400 Litern pro Minute in 2 bis maximal 12 gleiche oder proportionale Ströme aufteilen. Durch die spezielle Konstruktion kann größtenteils auf zusätzliche Druckbegrenzungsventile verzichtet werden. Zudem können Stromteiler auch als Druckübersetzer einzelner Hydraulikkreisläufe eingesetzt werden. Das Haupteinsatzgebiet von Stromteilern liegt darin, den Gleichlauf mehrerer Zylinder oder die Versorgung mehrerer Verbraucher zu gewährleisten.

Merkmale:

- Max. 210 bar
- Hochdruck-Serie 240 bar auf Anfrage lieferbar
- Geringer Anlaufdruck bzw. Druckverlust
- Druckabsicherungen für jede Stromteilerserie lieferbar, auch mit Nachsaugeventilen (auf Anfrage)
- Lange Lebensdauer durch Nadellager und keinen Axialausgleich
- Einfache Integration in komplette Systeme
- Kurze Lieferzeit durch umfassende Lagerhaltung
- Umfassend getestet auf eigenem Prüfstand
Eigenschaften
Eigenschaften
Technische Zeichnung
Technische Zeichnung
Seitenansicht Zahnradstromteiler 4-fach
vergrößern Seitenansicht Zahnradstromteiler 4-fach
Frontansicht Zahnradstromteiler 4-fach
vergrößern Frontansicht Zahnradstromteiler 4-fach
Seitenansicht Zahnradstromteiler 4-fach
vergrößern Seitenansicht Zahnradstromteiler 4-fach
Rückansicht Zahnradstromteiler 4-fach
vergrößern Rückansicht Zahnradstromteiler 4-fach
Draufsicht Zahnradstromteiler 4-fach
vergrößern Draufsicht Zahnradstromteiler 4-fach
Ansicht von unten Zahnradstromteiler 4-fach
vergrößern Ansicht von unten Zahnradstromteiler 4-fach

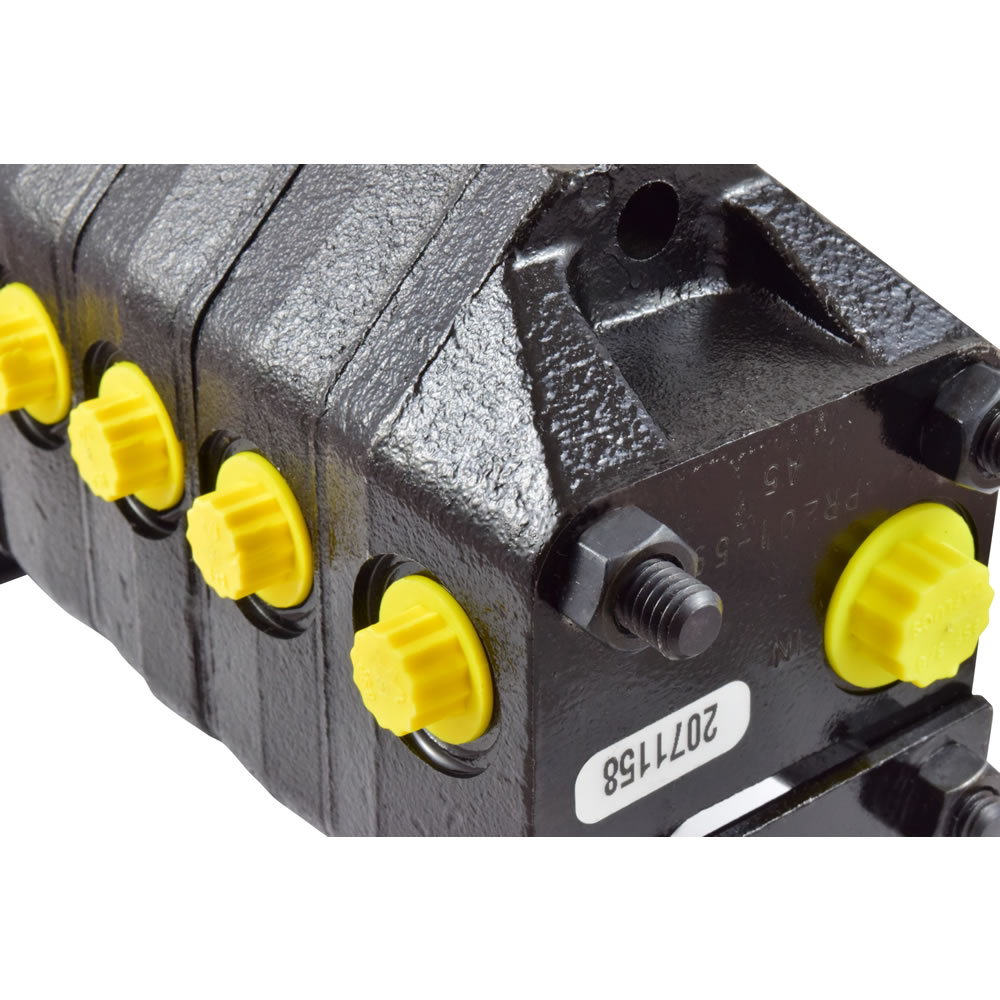

Detailansicht Zahnradstromteiler 4-fach
vergrößern Detailansicht Zahnradstromteiler 4-fach
Detailansicht Zahnradstromteiler 4-fach
vergrößern Detailansicht Zahnradstromteiler 4-fach
Menge
Q max
Filter
p max
Filter
Verdrängung
Filter
IN/Out
Artikel-Nr.
Preis

15l/min 210bar 4x 1,1ccm/U G3/8" / G1/4" PW-PR201-59-B 1.018,87 €
