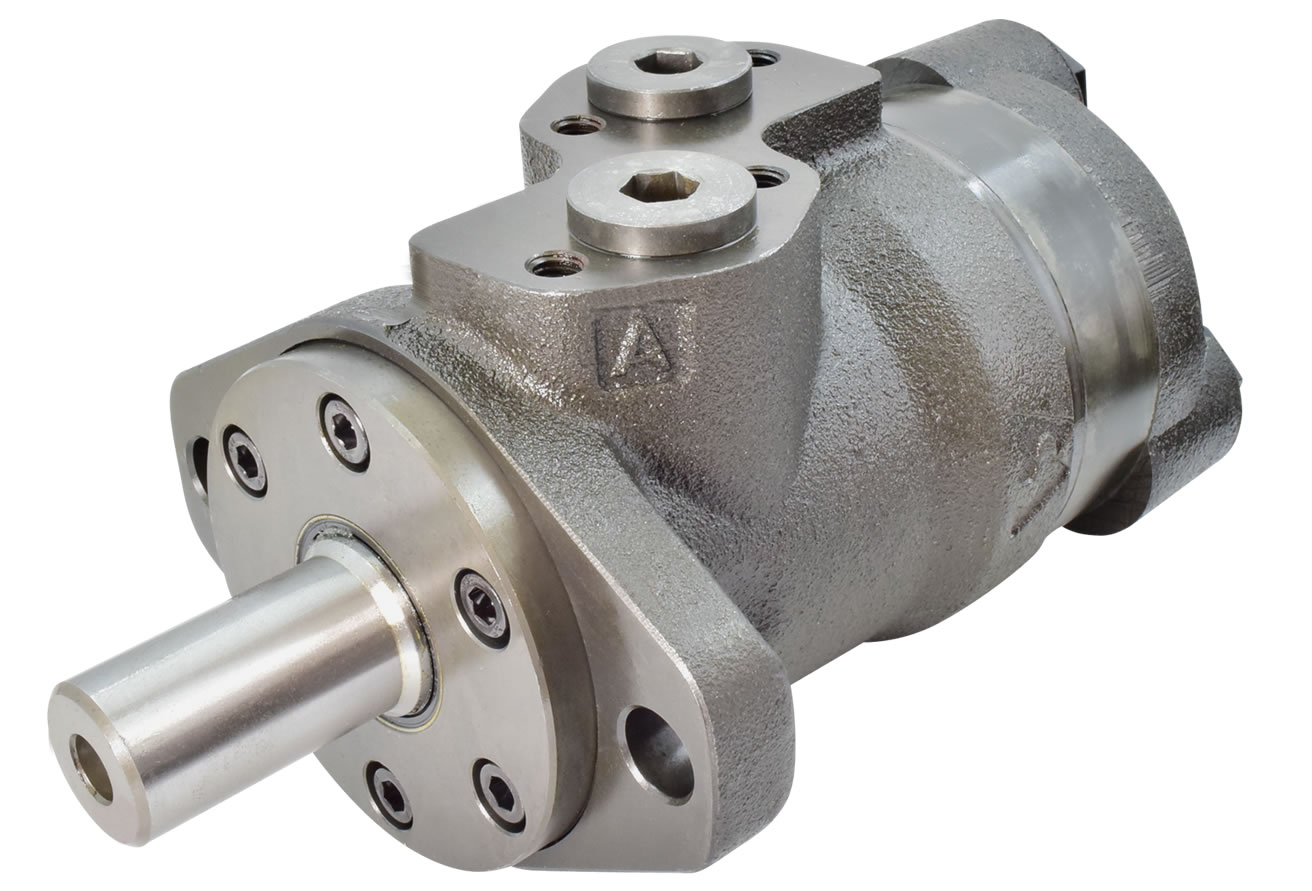

Langsamlaufender Hydraulikmotor (Zahnringmotor) Typ: OMP
Langsamlaufender Hydraulikmotor (Zahnringmotor) Typ: OMP
- Welle 25mm mit Passfeder
- mit hohem Drehmoment
- Anschlussgewinde G 1/2”
- Leckölanschluss G 1/4” (bei Drücken über 10 bar in der Rücklaufleitung erforderlich)
- gleichförmiger Lauf bei niedrigen Drehzahlen (ab ca. 10 U/min)
- Antriebswelle radial und axial belastbar
- für beidseitige Drehrichtung geeignet
- austauschbar mit OMP und OMR Motoren
Hydraulikmotor (Zahnringmotor)
Langsamlaufender Hydraulikmotor (Zahnringmotor) Typ: OMP
- Welle SAE 6B
- mit hohem Drehmoment
- Anschlussgewinde G 1/2”
- Leckölanschluss G 1/4” (bei Drücken über 10 bar in der Rücklaufleitung erforderlich)
- Eingangsdruck: 140 bar (kurzzeitig bis 175 bar)
- gleichförmiger Lauf bei niedrigen Drehzahlen (ab ca. 10 U/min)
- Antriebswelle radial und axial belastbar
- für beidseitige Drehrichtung geeignet
- austauschbar mit OMP und OMR Motoren
Hydraulische Zapfwelle Typ: OMS
Hydraulische Zapfwelle Typ: OMS
- Welle mit Zapfwellenprofil 13/8” (Ø 34,9 mm)
- mit hohem Drehmoment
- für beidseitige Drehrichtung
- Anschluss G1/2”
- Leckölanschluss G1/4” (bei Drücken über 10 bar in der Rücklaufleitung erforderlich)
- Eingangsdruck 210 bar (kurzzeitig bis 250 bar)
- gleichförmiger Lauf bei niedrigen Drehzahlen (ab ca. 10 U/min)
- Welle radial und axial belastbar
Langsamlaufender Hydraulikmotor Typ: OMS
Langsamlaufender Hydraulikmotor Typ: OMS
- Welle 32mm mit Passfeder
- mit hohem Drehmoment
- für beidseitige Drehrichtung
- Anschluss G1/2”
- Leckölanschluss G1/4” (bei Drücken über 10 bar in der Rücklaufleitung erforderlich)
- Eingangsdruck 210 bar (kurzzeitig bis 250 bar)
- gleichförmiger Lauf bei niedrigen Drehzahlen (ab ca. 10 U/min)
- Welle radial und axial belastbar
Langsamlaufender Hydraulikmotor (Zahnringmotor) Typ: MM
Langsamlaufender Hydraulikmotor (Zahnringmotor) Typ: MM
- Welle mit 16mm Passfeder
- mit hohem Drehmoment
- Anschlussgewinde G 3/8" hinten
- Leckölanschluss G 1/8" (bei Drücken über 10 bar in der Rücklaufleitung erforderlich)
- Eingangsdruck: 140 bar (kurzzeitig bis 175 bar)
- gleichförmiger Lauf bei niedrigen Drehzahlen (ab ca. 10 U/min)
- für beidseitige Drehrichtung geeignet
- austauschbar mit OMM Motoren

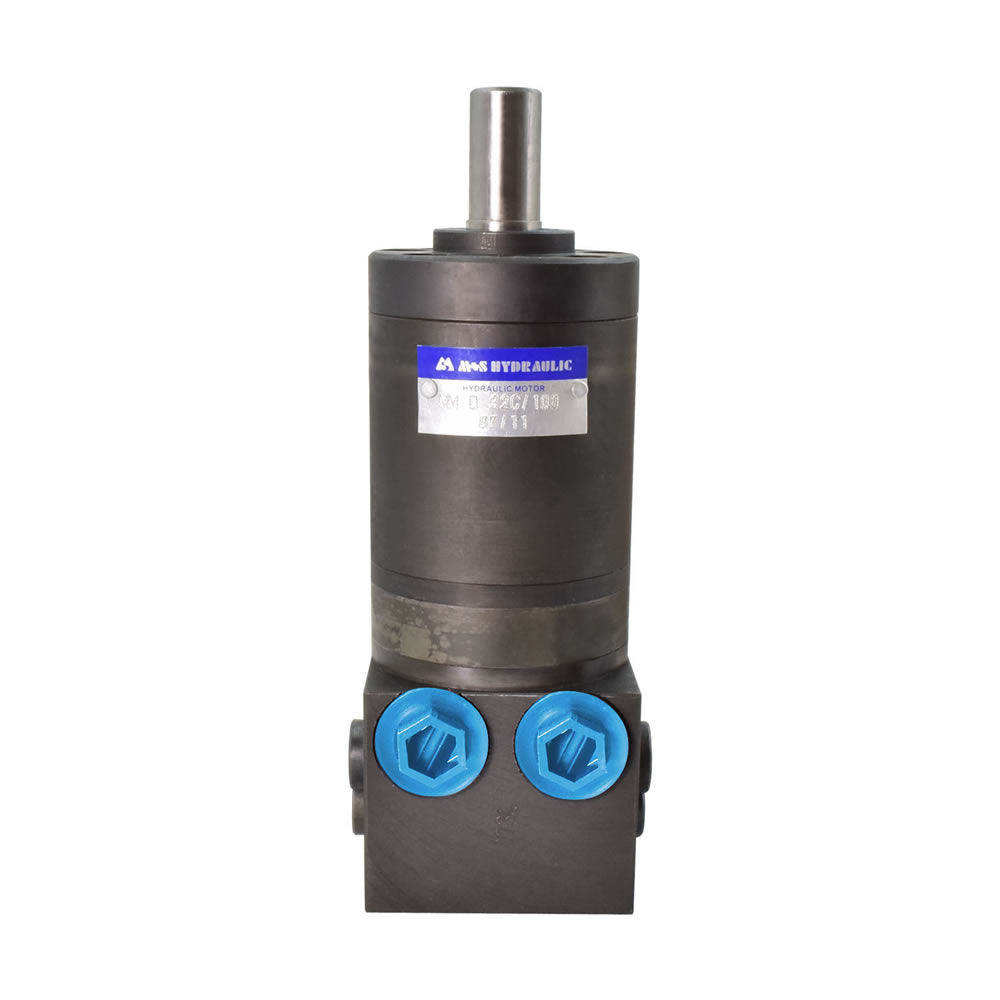

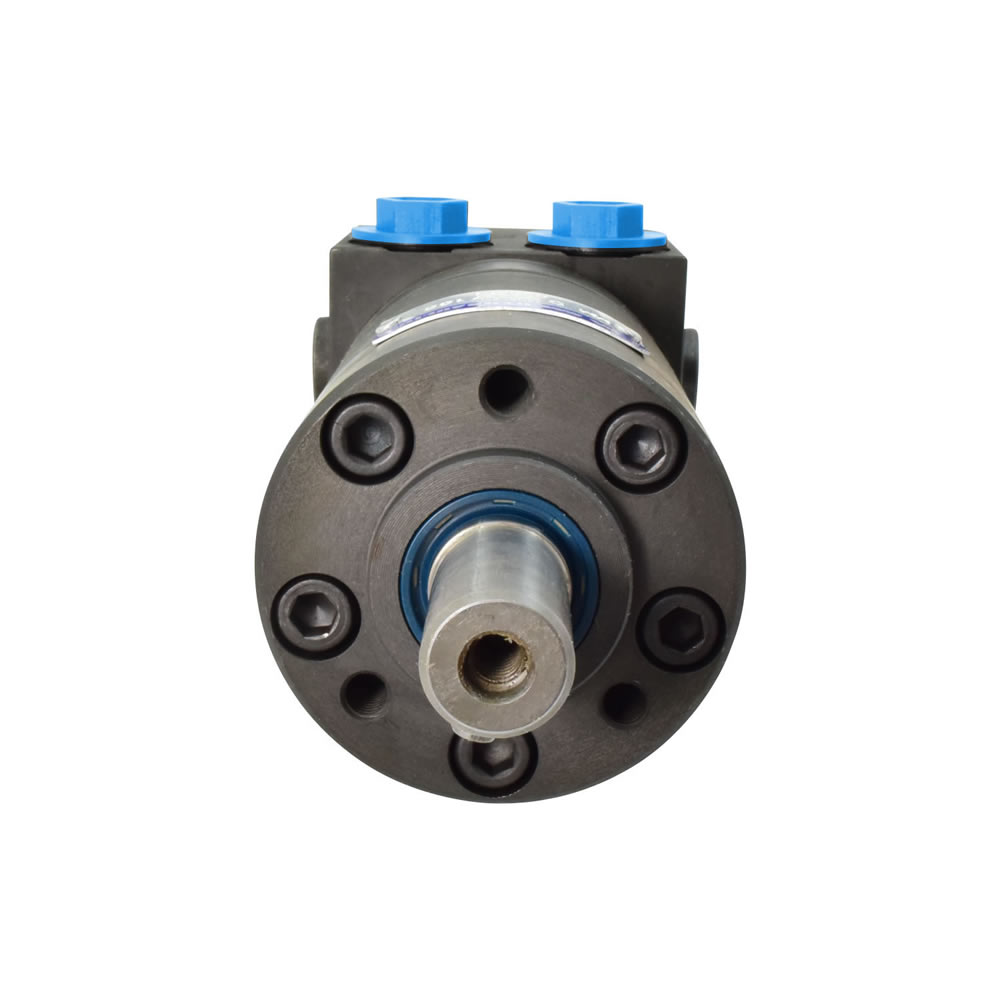

Langsamlaufender Hydraulikmotor (Zahnringmotor) Typ: MM - seitlich
Langsamlaufender Hydraulikmotor (Zahnringmotor) Typ: MM - seitlich
- Welle mit 16mm Passfeder
- mit hohem Drehmoment
- Anschlussgewinde G 3/8" seitlich
- Leckölanschluss G 1/8" (bei Drücken über 10 bar in der Rücklaufleitung erforderlich)
- Eingangsdruck: 140 bar (kurzzeitig bis 175 bar)
- gleichförmiger Lauf bei niedrigen Drehzahlen (ab ca. 10 U/min)
- für beidseitige Drehrichtung geeignet
- austauschbar mit OMM Motoren
Hydraulikmotor (Planetenmotor)
Hydraulikmotor (Planetenmotor) Typ: OMVW
- Welle mit 50mm Passfeder
- mit hohem Drehmoment
- Anschlussgewinde G 1”
- Leckölanschluss G 1/4" (bei Drücken über 10 bar in der Rücklaufleitung erforderlich)
- Schluckvolumen wählbar von 315 cm3/U – 800 cm3/U
- Eingangsdruck: 210 bar
- Antriebswelle radial und axial belastbar
- Radflansch 4-Loch
- internes Rückschlagventil
- für beidseitige Drehrichtung geeignet
- ideal für enge Bauräume
Zahnradmotor
Zahnradmotor
schnelllaufender Motor, z. B. für Gebläse
- Ölanschluss über 4-Loch-Flansch, Vorlauf LK 35, Rücklauf LK 40
- zulässiger Druck im Motorausgang: 5 bar
- der Abtrieb sollte über eine elastische Kupplung erfolgen
- es dürfen keine radialen oder axialen Kräfte auf die Motorwelle übertragen werden
Doppeldruckbegrenzungsventil
Doppeldruckbegrenzungsventil, gegenseitige Ölableitung
Dieses Ventil wird direkt auf einen Hydraulikmotor
Typ: OM geflanscht und dient zum Schutz der Motoren gegen Überdruck (in der Regel max. 175 bar).
Einsatz:
Zur Drehmomentbegrenzung der Motoren. (Rechts- und Linkslauf
können getrennt eingestellt werden)
Doppeldruckbegrenzungsventil Schockventil
Doppeldruckbegrenzungsventil Schockventil
Dieses Ventil wird direkt auf einen Hydraulikmotor
Typ: OMS geflanscht
p=80...250bar
Qmax=60l/min
Kontermutter
G1/2-Innen
Vielkeilwelle mit Zapfwellenprofil
Vielkeilwelle mit Zapfwellenprofil
Zum Aufstecken auf die zylindrische Welle (Ø 25 mm) an einem Hydraulikmotor.
- einerseits Bohrung 25 mm mit Passfedernut
- andererseits Zapfwellenprofil 1 3/8"
Muffe mit Zapfwellenprofil
Muffe mit Zapfwellenprofil
Zum Aufstecken auf die zylindrische Welle (Ø 25 mm) an einem Hydraulikmotor.
- einerseits Bohrung 25 mm mit Passfedernut
- andererseits Zapfwellenmuffe 1 3/8"
Zapfwellenmuffe
Zapfwellenmuffe
- durchgehendes Zapfwellenprofil 1 3/8"
- L = 150 mm
Rotexkupplung
Rotexkupplung passend für langsamlaufende Hydraulikmotoren
- zum Verbinden von Wellen
- dämpft Schwingungen
- 3-teilige Kupplung
Werkstoffe:
Kupplungshälften: Stahl
Zahnkranz: Polyurethan T-PUR 64 Shore D für hohe Drehmomente
Anschweißhalter
Anschweißhalter
- für OMP- und OMR-Motoren
- 6 vorgebohrte Löcher
- Abmessungen: 200 x 120 x 5mm
- Zentral-Bohrung: 82,6mm
- Lochabstand: 106,4mm
- Material: Baustahl
2-Loch-Flansch für OMM-Motoren
2-Loch-Flansch für OMM-Motoren
- wird mit 3 Schrauben (M6x 14) auf den Motor montiert
BU-DI für BU-OM...-ZYL, MP...CD, MP...C, MP...SH
Dichtsätze für Motoren
Wellendichtring
Wellendichtring
28,56x42x5,5mm
Motor eine gleichbleibende Drehbewegung. Das meist hohe Drehmoment ist vom Druck abhängig.
Bei Hydraulikmotoren mit niedriger Drehzahl spricht man von Langsamläufern, bei höherer Drehzahl von Schnelläufern.
Der langsamlaufende Hydraulikmotor (Zahnringmotor, Gerotormotor, Torquemotor) vom Typ OM zeichnet sich durch sein
hohes Drehmoment aus.
Mit einer Leistungsabgabe von bis zu
10 kW und einer Drehzahl von bis zu
800 U/min ist er ideal für Landmaschinen, Förderbänder,
Werkzeugmaschinen, etc. geeignet. Die Antriebswelle ist radial und axial belastbar. Die Möglichkeit, den Hydraulikmotor
in
beide Richtungen drehen zu lassen, bietet eine hohe Flexibilität in der Anwendung. Er ist mit den weit verbreiteten OMP und OMR Motoren austauschbar.
Hydraulikmotoren lassen sich durch
Drossel- und Stromregelventile in der Drehzahl und durch
Druckbegrenzungsventile in der Kraft regeln.
