Seite 3 von 3: zurück123

Anschlussplatten und Zubehör für Ventile NG6

4/2-Wegeventil, (Symbol H)
4/2-Wegeventil, (Symbol D)
4/3-Wegeventil, (Symbol J)
4/3-Wegeventil, (Symbol G)
4/3-Wegeventil, (Symbol E)
4/3-Wegeventil, (Symbol H)
Ersatz-Magnetspule
Drosselrückschlagventil
Hydr. entsperrbares Rückschlagventil
3-Wege-Druckminderventil, direkt gesteuert
Anschlussplatte mit Druckbegrenzungsventil
Anschlussplatte
Anschlussplatte
Mehrfachanschlussplatte mit Druckbegrenzungsventil
Mehrfachanschlussplatte
Abdeckplatte NG 6
Befestigungsschrauben
Flanschdichtungen für Ventile NG6
  • Pfeil links
  • Pfeil rechts
Anschlussplatte mit Druckbegrenzungsventil
Anschlussplatte mit Druckbegrenzungsventil

Anschlussplatte mit Druckbegrenzungsventil, Nenngröße 6

Druckbegrenzungsventil einstellbar 50 - 250 bar

Gewinde A, B, P, T:

G3/8

Messanschluss:

G1/4
Anschlussplatte mit Druckbegrenzungsventil
vergrößern Anschlus...
Anschlussplatte mit Druckbegrenzungsventil
vergrößern Anschlus...
Flanschabmessungen nach ISO 4401, Nenngröße 6 (CETOP).
vergrößern Flanscha...
Datenblatt
Datenblatt...
Menge
Artikel-Nr.
Preis

IV-06-APDB-G3/8146,37 €Mehr Informationen
Anschlussplatte
Anschlussplatte

Anschlussplatte, Nenngröße 6

Gewinde A, B, P, T:

G3/8
Anschlussplatte, seitlich
vergrößern Anschlus...
Anschlussplatte Rückseite (hier IV-06-AP-G3/8-SEITLICH)
vergrößern Anschlus...
Flanschabmessungen nach ISO 4401, Nenngröße 6 (CETOP).
vergrößern Flanscha...
Menge
Artikel-Nr.
Preis

IV-06-AP-G3/858,77 €Mehr Informationen
IV-06-AP-G3/8-SEITLICH61,75 €Mehr Informationen
Gr. 4 Mehrfachanschlussplatte mit Druckbegrenzungsventil
Gr. 4 Mehrfachanschlussplatte mit Druckbegrenzungsventil

Mehrfachanschlussplatte mit Druckbegrenzungsventil, Nenngröße 6

Druckbegrenzungsventil einstellbar 30 - 315 bar.

Gewinde A, B:

G3/8

Gewinde P, T:

G1/2
Flanschabmessungen nach ISO 4401, Nenngröße 6 (CETOP).
vergrößern Flanscha...
Gr. 4 Mehrfachanschlussplatte
vergrößern Gr. 4 Me...
Gr. 4 Mehrfachanschlussplatte
vergrößern Gr. 4 Me...
Datenblatt Eigenschaften
Datenblatt E...
Menge
Sektionen
Filter
Artikel-Nr.
Preis

1 IV-06-MAPDB-01193,44 €Mehr Informationen
2 IV-06-MAPDB-02222,09 €Mehr Informationen
3 IV-06-MAPDB-03252,27 €Mehr Informationen
4 IV-06-MAPDB-04290,34 €Mehr Informationen
5 IV-06-MAPDB-05333,67 €Mehr Informationen
6 IV-06-MAPDB-06380,23 €Mehr Informationen

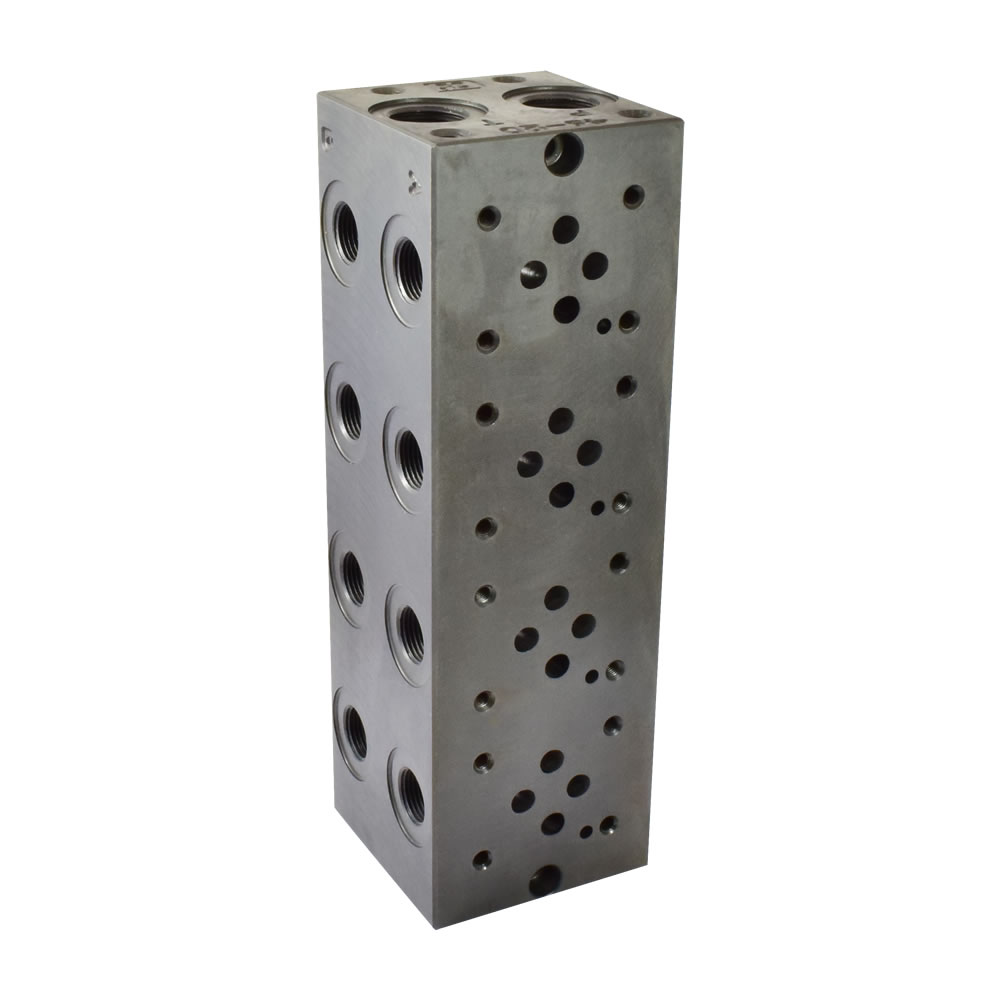

Mehrfachanschlussplatte
Mehrfachanschlussplatte

Mehrfachanschlussplatte, Nenngröße 6

Gewinde A, B:

G3/8

Gewinde P, T:

G1/2
Mehrfachanschlussplatte
vergrößern Mehrfach...
Mehrfachanschlussplatte
vergrößern Mehrfach...
Mehrfachanschlussplatte
vergrößern Mehrfach...
Mehrfachanschlussplatte
vergrößern Mehrfach...
Flanschabmessungen nach ISO 4401, Nenngröße 6 (CETOP).
vergrößern Flanscha...
Datenblatt Eigenschaften
Datenblatt E...
Menge
Sektionen
Filter
Artikel-Nr.
Preis

1 IV-06-MAP-01137,84 €Mehr Informationen
2 IV-06-MAP-02159,29 €Mehr Informationen
3 IV-06-MAP-03220,25 €Mehr Informationen
4 IV-06-MAP-04253,61 €Mehr Informationen
5 IV-06-MAP-05307,92 €Mehr Informationen
6 IV-06-MAP-06350,93 €Mehr Informationen
7 IV-06-MAP-07406,19 €Mehr Informationen
8 IV-06-MAP-08458,48 €Mehr Informationen
Abdeckplatte NG 6
Abdeckplatte NG 6

Abdeckplatte NG 6

- Zum Verschließen unbenutzter Sektionen an Anschlussplatten

- Lieferumfang: Schrauben und O-Ringe
Abdeckplatte NG 6 mit Zubehör
vergrößern Abdeckpl...
Menge
Artikel-Nr.
Preis

IV-06-DP 36,45 €
Befestigungsschraube M 5x 30
Befestigungsschraube M 5x 30

Befestigungsschraube für Ventile NG6

Zylinderschrauben (Inbusschrauben) nach DIN 912.
Zur Befestigung eines Ventils oder einer Platte werden vier Schrauben benötigt.


empfohlenes Anziehdrehmoment: 7 Nm
Befestigungsschraube M 5x 70
vergrößern Befestig...
Befestigungsschraube M 5x 110-12.9
vergrößern Befestig...
Menge
Befestigung für
Filter
Länge
Filter
Artikel-Nr.
Preis

Ventil 30 mm 00912.M 5x 300,15 €Mehr Informationen
Ventil + Zwischenplatte 70 mm 00912.M 5x 700,69 €Mehr Informationen
Ventil + 2 Zwischenplatten 110 mm 00912.M 5x110-12.92,00 €Mehr Informationen
Flanschdichtungen für Ventile NG6
Flanschdichtungen für Ventile NG6

Flanschdichtungen für Ventile NG6

Ersatzdichtungen als O-Ring oder rechteckig
Menge
Art
Filter
Abmessungen
Filter
Werkstoff
Filter
Artikel-Nr.
Preis

O-Ring 9,25 x 1,78 mm NBR70 03770.009,25x1,780,22 €Mehr Informationen
Rechteckig 9,81x1,50x1,78 mm NBR90 03770.R009,81x1,50x1,78-NBR902,40 €Mehr Informationen
Seite 3 von 3: zurück123
