Sitzventil, Schieberventil und Hub-Senkventil

Unsere Sitzventile sind in vier Typen zur Unterscheidung der Schaltfunktion eingeteilt. Für Ventile vom Typ AC ist der Durchfluss von A nach B bei unbestromter Magnetspule gesperrt (stromlos geschlossen). Ventile vom Typ AO sind stromlos offen und das Pendant zu Typ AC. Für Ventile vom Typ NC ist der Durchfluss von A nach B und von B nach A bei unbestromter Magnetspule gesperrt. Ventile vom Typ NO sind stromlos offen und das Pendant zu Typ NC.

Ventile mit Nennweite 6 gestatten einen Durchfluss von maximal 40 l/min und besitzen Anschlussgewinde G3/8". Ventile der Nennweite 10 gestatten einen maximalen Durchfluss von 70 l/min und besitzen Anschlussgewinde G1/2".

2/2-Wege, Nenngröße 6 (Typ AC)

2/2-Wege, Nenngröße 6 (Typ AO)

2/2-Wege, Nenngröße 6 (Typ NC)

2/2-Wege, Nenngröße 6 (Typ NO)

2/2-Wege, Nenngröße 10 (Typ AC)

2/2-Wege, Nenngröße 10 (Typ AO)

2/2-Wege, Nenngröße 10 (Typ NC)

2/2-Wege, Nenngröße 10 (Typ NO)

3/2-Wege, Schieberventil, Nenngröße 4

2/2-Wege-Magnetsitzventil

2/2-Wege-Magnetsitzventil

2/2-Wege-Magnetsitzventil

Ersatz-Magnetspule Typ D36

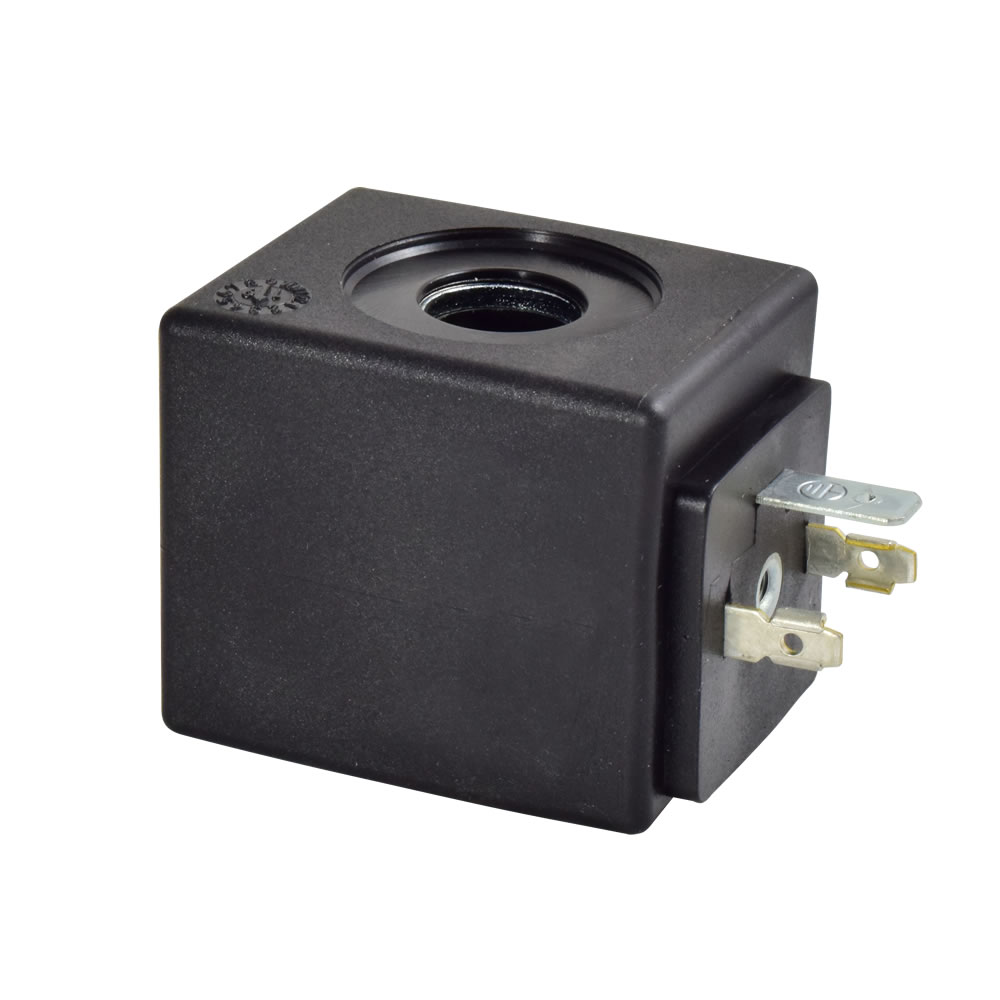

Ersatz-Magnetspule Typ S8H

Ersatz-Magnetspule Typ S3

2/2-Wege, Nenngröße 6 (Typ AC)

2/2-Wege, Nenngröße 6 (Typ AO)

2/2-Wege, Nenngröße 6 (Typ NC)

2/2-Wege, Nenngröße 6 (Typ NO)

2/2-Wege, Nenngröße 10 (Typ AC)

2/2-Wege, Nenngröße 10 (Typ AO)

2/2-Wege, Nenngröße 10 (Typ NC)

2/2-Wege, Nenngröße 10 (Typ NO)

3/2-Wege, Schieberventil, Nenngröße 4

Hub-Senkventil

2/2-Wege-Magnetsitzventil

2/2-Wege-Magnetsitzventil

2/2-Wege-Magnetsitzventil

Ersatz-Magnetspule Typ D36

Ersatz-Magnetspule Typ S8H

Ersatz-Magnetspule Typ S3

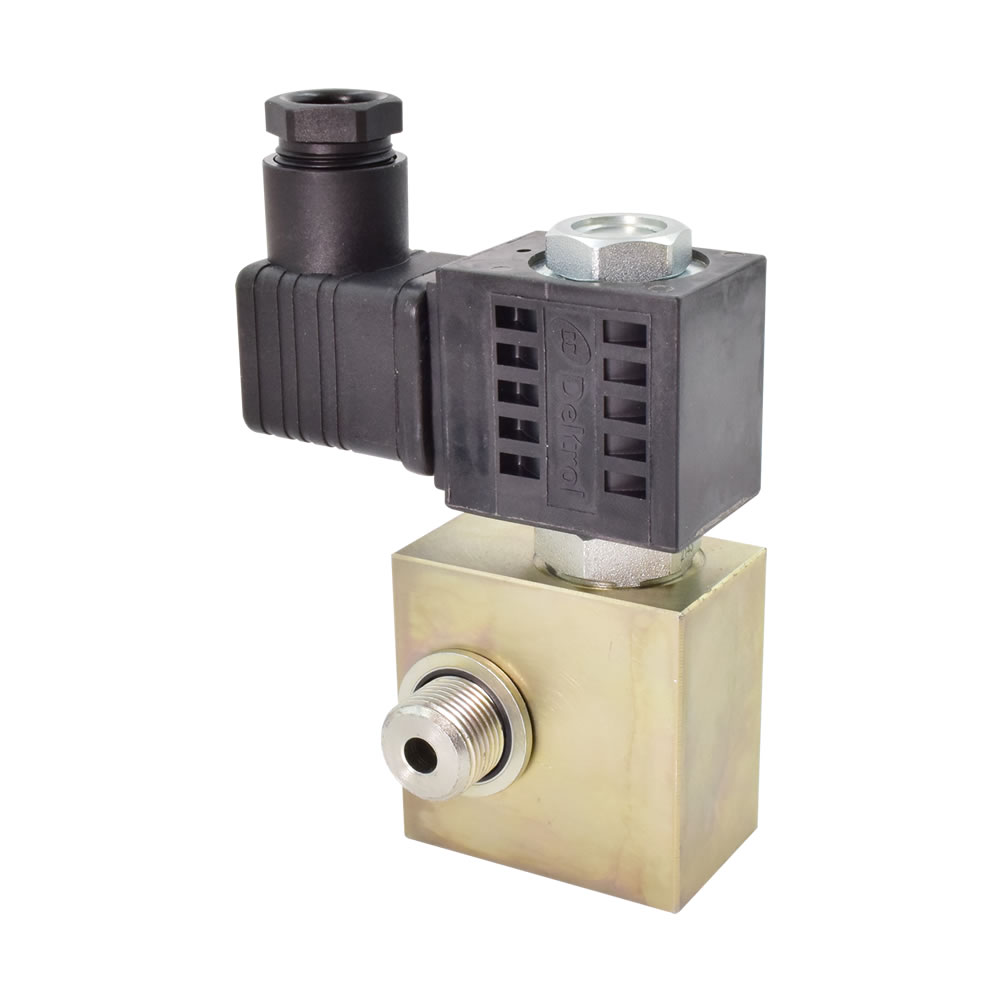

2/2-Wege-Sitzventil, Nenngröße 6 (Typ AC)

2/2-Wege-Sitzventil, Nenngröße 6 (Typ AC)

2/2-Wege-Sitzventil, Nenngröße 6 (Typ AC)

Vorgesteuertes 2/2-Wege-Sitzventil (Magnetventil) im Aluminiumgehäuse, mit Notablass.
Leckagefreie Sitzausführung, geringe Durchflusswiderstände, kurze Schaltzeit.

Schaltfunktion:

Stromlos A -> B gesperrt, bestromt offen.

Kenngrößen:

Max. Durchfluss: 40 l/min
Anschlussgewinde: G3/8"
Max. Arbeitsdruck: 250 bar

Lieferumfang:

2/2-Wege-Sitzventil, Magnetspule, Magnetstecker

Schaltplan 2/2-Wege-Sitzventil

vergrößern

Schaltplan 2/2-Wege-Sitzventil

Seitenansicht 2/2-Wege-Sitzventil, Nenngröße 6 (Typ AC)

vergrößern

Seitenansicht 2/2-Wege-Sitzventil, Nenngröße 6 (Typ AC)

Technische Daten 12 V, 24 V

Technische Daten 12 V, 24 V

Technische Daten 230 V

Technische Daten 230 V

Menge	Spannung		Schaltfunktion		Durchflussrichtung		Artikel-Nr.	Preis
	12V DC		stromlos gesperrt		einseitig absperrend		VE-2/2-G3/8-AC-12V	164,26 €
	24V DC		stromlos gesperrt		einseitig absperrend		VE-2/2-G3/8-AC-24V	164,26 €
	230V AC		stromlos gesperrt		einseitig absperrend		VE-2/2-G3/8-AC-230V	180,58 €

2/2-Wege-Sitzventil, Nenngröße 6 (Typ AO)

2/2-Wege-Sitzventil, Nenngröße 6 (Typ AO)

2/2-Wege-Sitzventil, Nenngröße 6 (Typ AO)

Vorgesteuertes 2/2-Wege-Sitzventil (Magnetventil) im Aluminiumgehäuse, mit Notablass.
Leckagefreie Sitzausführung, geringe Durchflusswiderstände, kurze Schaltzeit.

Schaltfunktion:

Stromlos offen, bestromt A -> B gesperrt.

Kenngrößen:

Max. Durchfluss: 40 l/min
Anschlussgewinde: G3/8"
Max. Arbeitsdruck: 250 bar

Lieferumfang:

2/2-Wege-Sitzventil, Magnetspule, Magnetstecker

Schaltplan 2/2-Wege-Sitzventil

vergrößern

Schaltplan 2/2-Wege-Sitzventil

Seitenansicht 2/2-Wege-Sitzventil, Nenngröße 6 (Typ AO)

vergrößern

Seitenansicht 2/2-Wege-Sitzventil, Nenngröße 6 (Typ AO)

Technische Daten 12 V, 24 V

Technische Daten 12 V, 24 V

Technische Daten 230 V

Technische Daten 230 V

Menge	Spannung		Schaltfunktion		Durchflussrichtung		Artikel-Nr.	Preis
	12V DC		stromlos offen		einseitig absperrend		VE-2/2-G3/8-AO-12V	175,08 €
	24V DC		stromlos offen		einseitig absperrend		VE-2/2-G3/8-AO-24V	175,08 €
	230V AC		stromlos offen		einseitig absperrend		VE-2/2-G3/8-AO-230V	191,86 €

2/2-Wege-Sitzventil, Nenngröße 6 (Typ NC)

2/2-Wege-Sitzventil, Nenngröße 6 (Typ NC)

2/2-Wege-Sitzventil, Nenngröße 6 (Typ NC)

Vorgesteuertes 2/2-Wege-Sitzventil (Magnetventil) im Aluminiumgehäuse, mit Notablass.
Leckagefreie Sitzausführung, geringe Durchflusswiderstände, kurze Schaltzeit.

Schaltfunktion:

Stromlos gesperrt, bestromt offen.

Kenngrößen:

Max. Durchfluss: 40 l/min
Anschlussgewinde: G3/8"
Max. Arbeitsdruck: 250 bar

Lieferumfang:

2/2-Wege-Sitzventil, Magnetspule, Magnetstecker

Schaltplan 2/2-Wege-Sitzventil

vergrößern

Schaltplan 2/2-Wege-Sitzventil

Seitenansicht 2/2-Wege-Sitzventil, Nenngröße 6 (Typ NC)

vergrößern

Seitenansicht 2/2-Wege-Sitzventil, Nenngröße 6 (Typ NC)

Technische Daten 12 V, 24 V

Technische Daten 12 V, 24 V

Technische Daten 230 V

Technische Daten 230 V

Menge	Spannung		Schaltfunktion		Durchflussrichtung		Artikel-Nr.	Preis
	12V DC		stromlos gesperrt		beidseitig absperrend		VE-2/2-G3/8-NC-12V	200,83 €
	24V DC		stromlos gesperrt		beidseitig absperrend		VE-2/2-G3/8-NC-24V	200,83 €
	230V AC		stromlos gesperrt		beidseitig absperrend		VE-2/2-G3/8-NC-230V	217,14 €

2/2-Wege-Sitzventil, Nenngröße 6 (Typ NO)

2/2-Wege-Sitzventil, Nenngröße 6 (Typ NO)

2/2-Wege-Sitzventil, Nenngröße 6 (Typ NO)

Vorgesteuertes 2/2-Wege-Sitzventil (Magnetventil) im Aluminiumgehäuse, mit Notablass.
Leckagefreie Sitzausführung, geringe Durchflusswiderstände, kurze Schaltzeit.

Schaltfunktion:

Stromlos offen, bestromt gesperrt.

Kenngrößen:

Max. Durchfluss: 40 l/min
Anschlussgewinde: G3/8"
Max. Arbeitsdruck: 250 bar

Lieferumfang:

2/2-Wege-Sitzventil, Magnetspule, Magnetstecker

Schaltplan 2/2-Wege-Sitzventil

vergrößern

Schaltplan 2/2-Wege-Sitzventil

Seitenansicht 2/2-Wege-Sitzventil, Nenngröße 6 (Typ NO)

vergrößern

Seitenansicht 2/2-Wege-Sitzventil, Nenngröße 6 (Typ NO)

Technische Daten 12 V, 24 V

Technische Daten 12 V, 24 V

Technische Daten 230 V

Technische Daten 230 V

Menge	Spannung		Schaltfunktion		Durchflussrichtung		Artikel-Nr.	Preis
	12V DC		stromlos offen		beidseitig absperrend		VE-2/2-G3/8-NO-12V	212,11 €
	24V DC		stromlos offen		beidseitig absperrend		VE-2/2-G3/8-NO-24V	212,11 €
	230V AC		stromlos offen		beidseitig absperrend		VE-2/2-G3/8-NO-230V	228,44 €

2/2-Wege-Sitzventil, Nenngröße 10 (Typ AC)

2/2-Wege-Sitzventil, Nenngröße 10 (Typ AC)

2/2-Wege-Sitzventil, Nenngröße 10 (Typ AC)

Vorgesteuertes 2/2-Wege-Sitzventil (Magnetventil) im Aluminiumgehäuse, mit Notablass.
Leckagefreie Sitzausführung, geringe Durchflusswiderstände, kurze Schaltzeit.

Schaltfunktion:

Stromlos A -> B gesperrt, bestromt offen.

Kenngrößen:

Max. Durchfluss: 70 l/min
Anschlussgewinde: G1/2"
Max. Arbeitsdruck: 250 bar

Lieferumfang:

2/2-Wege-Sitzventil, Magnetspule, Magnetstecker

Schaltplan 2/2-Wege-Sitzventil

vergrößern

Schaltplan 2/2-Wege-Sitzventil

Seitenansicht 2/2-Wege-Sitzventil, Nenngröße 10 (Typ AC)

vergrößern

Seitenansicht 2/2-Wege-Sitzventil, Nenngröße 10 (Typ AC)

Technische Daten 12 V, 24 V

Technische Daten 12 V, 24 V

Technische Daten 230 V

Technische Daten 230 V

Menge	Spannung		Schaltfunktion		Durchflussrichtung		Artikel-Nr.	Preis
	12V DC		stromlos gesperrt		einseitig absperrend		VE-2/2-G1/2-AC-12V	195,34 €
	24V DC		stromlos gesperrt		einseitig absperrend		VE-2/2-G1/2-AC-24V	195,34 €
	230V AC		stromlos gesperrt		einseitig absperrend		VE-2/2-G1/2-AC-230V	211,66 €

2/2-Wege-Sitzventil, Nenngröße 10 (Typ AO)

2/2-Wege-Sitzventil, Nenngröße 10 (Typ AO)

2/2-Wege-Sitzventil, Nenngröße 10 (Typ AO)

Vorgesteuertes 2/2-Wege-Sitzventil (Magnetventil) im Aluminiumgehäuse, mit Notablass.
Leckagefreie Sitzausführung, geringe Durchflusswiderstände, kurze Schaltzeit.

Schaltfunktion:

Stromlos offen, bestromt A -> B gesperrt.

Kenngrößen:

Max. Durchfluss: 70 l/min
Anschlussgewinde: G1/2"
Max. Arbeitsdruck: 250 bar

Lieferumfang:

2/2-Wege-Sitzventil, Magnetspule, Magnetstecker

Schaltplan 2/2-Wege-Sitzventil

vergrößern

Schaltplan 2/2-Wege-Sitzventil

Seitenansicht 2/2-Wege-Sitzventil, Nenngröße 10 (Typ AO)

vergrößern

Seitenansicht 2/2-Wege-Sitzventil, Nenngröße 10 (Typ AO)

Technische Daten 12 V, 24 V

Technische Daten 12 V, 24 V

Technische Daten 230 V

Technische Daten 230 V

Menge	Spannung		Schaltfunktion		Durchflussrichtung		Artikel-Nr.	Preis
	12V DC		stromlos offen		einseitig absperrend		VE-2/2-G1/2-AO-12V	206,55 €
	24V DC		stromlos offen		einseitig absperrend		VE-2/2-G1/2-AO-24V	206,55 €
	230V AC		stromlos offen		einseitig absperrend		VE-2/2-G1/2-AO-230V	222,87 €

2/2-Wege-Sitzventil, Nenngröße 10 (Typ NC)

2/2-Wege-Sitzventil, Nenngröße 10 (Typ NC)

2/2-Wege-Sitzventil, Nenngröße 10 (Typ NC)

Vorgesteuertes 2/2-Wege-Sitzventil (Magnetventil) im Aluminiumgehäuse, mit Notablass.
Leckagefreie Sitzausführung, geringe Durchflusswiderstände, kurze Schaltzeit.

Schaltfunktion:

Stromlos gesperrt, bestromt offen.

Kenngrößen:

Max. Durchfluss: 70 l/min
Anschlussgewinde: G1/2"
Max. Arbeitsdruck: 250 bar

Lieferumfang:

2/2-Wege-Sitzventil, Magnetspule, Magnetstecker

Schaltplan 2/2-Wege-Sitzventil

vergrößern

Schaltplan 2/2-Wege-Sitzventil

Seitenansicht 2/2-Wege-Sitzventil, Nenngröße 10 (Typ NC)

vergrößern

Seitenansicht 2/2-Wege-Sitzventil, Nenngröße 10 (Typ NC)

Technische Daten 12 V, 24 V

Technische Daten 12 V, 24 V

Technische Daten 230 V

Technische Daten 230 V

Menge	Spannung		Schaltfunktion		Durchflussrichtung		Artikel-Nr.	Preis
	12V DC		stromlos gesperrt		beidseitig absperrend		VE-2/2-G1/2-NC-12V	231,48 €
	24V DC		stromlos gesperrt		beidseitig absperrend		VE-2/2-G1/2-NC-24V	231,48 €
	230V AC		stromlos gesperrt		beidseitig absperrend		VE-2/2-G1/2-NC-230V	247,79 €

2/2-Wege-Sitzventil, Nenngröße 10 (Typ NO)

2/2-Wege-Sitzventil, Nenngröße 10 (Typ NO)

2/2-Wege-Sitzventil, Nenngröße 10 (Typ NO)

Vorgesteuertes 2/2-Wege-Sitzventil (Magnetventil) im Aluminiumgehäuse, mit Notablass.
Leckagefreie Sitzausführung, geringe Durchflusswiderstände, kurze Schaltzeit.

Schaltfunktion:

Stromlos offen, bestromt gesperrt.

Kenngrößen:

Max. Durchfluss: 70 l/min
Anschlussgewinde: G1/2"
Max. Arbeitsdruck: 250 bar

Lieferumfang:

2/2-Wege-Sitzventil, Magnetspule, Magnetstecker

Schaltplan 2/2-Wege-Sitzventil

vergrößern

Schaltplan 2/2-Wege-Sitzventil

Seitenansicht 2/2-Wege-Sitzventil, Nenngröße 10 (Typ NO)

vergrößern

Seitenansicht 2/2-Wege-Sitzventil, Nenngröße 10 (Typ NO)

Technische Daten 12 V, 24 V

Technische Daten 12 V, 24 V

Technische Daten 230 V

Technische Daten 230 V

Menge	Spannung		Schaltfunktion		Durchflussrichtung		Artikel-Nr.	Preis
	12V DC		stromlos offen		beidseitig absperrend		VE-2/2-G1/2-NO-12V	242,39 €
	24V DC		stromlos offen		beidseitig absperrend		VE-2/2-G1/2-NO-24V	242,39 €
	230V AC		stromlos offen		beidseitig absperrend		VE-2/2-G1/2-NO-230V	258,70 €

3/2-Wege-Schieberventil, Nenngröße 4

3/2-Wege-Schieberventil, Nenngröße 4

3/2-Wege-Schieberventil, Nenngröße 4

Direkt gesteuertes 3/2-Wege-Schieberventil (Magnetventil) im Aluminiumgehäuse.
Leckage: max. 40 cm³/min bei 210 bar.

Schaltfunktion:

Stromlos 2 <- -> 3 offen. Bestromt 2 <- -> 1 offen.

Anwendung:

Dieses Ventil eignet sich zur Steuerung von einfach wirkenden Zylindern.

Kenngrößen:

Max. Durchfluss: 10 l/min
Anschlussgewinde: G3/8"
Max. Arbeitsdruck: 210 bar

Lieferumfang:

3/2-Wege-Schieberventil, Magnetspule, Magnetstecker

Seitenansicht 3/2-Wege-Schieberventil, Nenngröße 4

vergrößern

Seitenansicht 3/2-Wege-Schieberventil, Nenngröße 4

Schaltplan VE-3/2-G3/8

vergrößern

Schaltplan VE-3/2-G3/8

Technische Daten 12 V, 24 V

Technische Daten 12 V, 24 V

Technische Daten 230 V

Technische Daten 230 V

Menge	Spannung		Artikel-Nr.	Preis
	12V DC		VE-3/2-G3/8-12V	192,90 €
	24V DC		VE-3/2-G3/8-24V	192,90 €
	230V AC		VE-3/2-G3/8-230V	209,21 €

Hub-Senkventil

Hub-Senkventil

Hub-Senkventil

Typische Anwendungsfälle sind hydraulische Hebebühnen und Hubtische mit einfach wirkenden Zylindern und elektrisch betriebener Pumpe.

Funktionsbeschreibung:

Durch Einschalten der Pumpe fährt der Zylinder aus. Wird die Pumpe abgeschaltet, so wird der Zylinder leckagefrei in seiner Position gehalten. Wird das Magnetventil bestromt, so senkt sich der Zylinder durch Eigengewicht ab, die Senkgeschwindigkeit kann über die integrierte Senkdrossel eingestellt werden. Das Druckbegrenzungsventil schützt Pumpe und Verbraucher vor Überlastung.

Kenngrößen:

Max. Durchfluss: 25 l/min
Anschlussgewinde: G3/8"
Max. Arbeitsdruck: 250 bar

Seitenansicht Hub-Senkventil

vergrößern

Seitenansicht Hub-Senkventil

Anschlüsse Hub-Senkventil

vergrößern

Anschlüsse Hub-Senkventil

Schaltplan Hub-Senkventil

vergrößern

Schaltplan Hub-Senkventil

Technische Daten 12 V, 24 V

Technische Daten 12 V, 24 V

Technische Daten 230 V

Technische Daten 230 V

Menge	Spannung		Artikel-Nr.	Preis
	12V DC		OC-HSV-G3/8-NC-12V	424,52 €
	24V DC		OC-HSV-G3/8-NC-24V	424,52 €
	230V AC		OC-HSV-G3/8-NC-230V	439,90 €

2/2-Wege-Magnetsitzventil

2/2-Wege-Magnetsitzventil

2/2-Wege-Magnetsitzventil

Kenngrößen:

stromlos geschlossen
Max. Durchfluss: 50 l/min
Anschlussgewinde: G3/8"

Rückansicht 2/2-Wege-Magnetsitzventil

vergrößern

Rückansicht 2/2-Wege-Magnetsitzventil

mit Hirschmannstecker 2/2-Wege-Magnetsitzventil

vergrößern

mit Hirschmannstecker 2/2-Wege-Magnetsitzventil

mit Hirschmannstecker 2/2-Wege-Magnetsitzventil Rückansicht

vergrößern

mit Hirschmannstecker 2/2-Wege-Magnetsitzventil Rückansicht

Schaltplan 2/2-Wege-Magnetsitzventil

vergrößern

Schaltplan 2/2-Wege-Magnetsitzventil

Maße 2/2-Wege-Magnetsitzventil

vergrößern

Maße 2/2-Wege-Magnetsitzventil

Menge	Spannung		Anschluss		Artikel-Nr.	Preis
	12V DC		2-poliger SPX-Stecker		CH-ES38-12V	86,94 €
	24V DC		2-poliger SPX-Stecker		CH-ES38-24V	95,41 €
	12V DC		Hirschmannstecker		CH-ES38-12V-HI	95,41 €
	24V DC		Hirschmannstecker		CH-ES38-24V-HI	95,41 €
	230V AC		Hirschmannstecker		CH-ES38-230V-HI	95,41 €

Ersatz-Magnetspule Typ D36

Ersatz-Magnetspule Typ D36

Ersatz-Magnetspule Typ D36

- aktuelle Version

Die Ersatzspule ist passend zu unseren Sitzventilen, Hub-Senkventil und Schieberventil. Für die Anwendung mit 230V AC wird die 205V Gleichstromspule mit einem vorgeschalteten Gleichrichter verwendet.

Menge	Spannung		Vergleichsnummer		Artikel-Nr.	Preis
	12V DC		R901393412, OD02360130OB00		OC-MS012-D36	25,88 €
	24V DC		R901393577, OD02360130OC00		OC-MS024-D36	25,88 €
	48V DC		R901394117, OD02360130OD00		OC-MS048-D36	25,88 €
	110V DC		R901394229, OD02360130OU00		OC-MS110-D36	36,25 €
	205V DC		R901394231, OD02360130AH00		OC-MS205-D36	25,88 €

Ersatz-Magnetspule Typ S8H

Ersatz-Magnetspule Typ S8H

Ersatz-Magnetspule Typ S8H

- Einsatz von 2003 bis ca. 2020

Technische Daten

Technische Daten

Menge	Spannung		Vergleichsnummer		Artikel-Nr.	Preis
	12V DC		R901090821, OD02170130OB00		OC-MS012-S8H	28,24 €
	24V DC		R901083065, OD02170130OC00		OC-MS024-S8H	28,24 €
	205V DC		R934004894, OD02170130OZ00		OC-MS205-S8H	38,75 €

Ersatz-Magnetspule Typ S3

Ersatz-Magnetspule Typ S3

Ersatz-Magnetspule Typ S3

- Einsatz bis ca. 2003

Menge	Spannung		Vergleichsnummer		Artikel-Nr.	Preis
	12V DC		OD02030130OB00		OC-MS012-ALT	37,85 €
	24V DC		OD02030130OC00		OC-MS024-ALT	37,85 €

Kundenhotline (Festnetz):

+49 (0) 5351 - 523 520

Mo.-Do. 07:30 - 16:30 Uhr

Fr. 07:30 - 16:00 Uhr

Fax (kostenlos):

+49 (0) 800 - 498 326 4

E-Mail:

info@hytec-hydraulik.de

Hilfe & Service

Ihre Hytec-Hydraulik Vorteile

Schneller Versand, meist am selben Tag
Versandkostenfrei ab 150 EUR (innerhalb DE)
Lieferung auf Rechnung (abhängig vom Wert)
Einmonatiges Rückgaberecht
Über 30 Jahre Erfahrung
Kompetente telefonische Beratung

Hytec-Hydraulik Bewertungen

Flexible Zahlung

Zahlungsarten

© 1998 - 2025 Hytec-Hydraulik OHG. Alle Rechte vorbehalten. Alle Preise beinhalten, wenn nicht anders beschrieben, die gesetzliche MwSt. zzgl. Versandkosten.
Shop powered by Hyreka GmbH.

nach oben
